Высокая герметичность, простота использования делают быстроразъемные соединения одними из наиболее востребованных фитингов в различных отраслях промышленности. Они применяются для подключения различного рода оборудования, начиная с ручных пневматических инструментов и заканчивая гидравликой сельскохозяйственной техники.
Основная задача БРС – обеспечить герметичное соединение и минимизировать потери рабочей среды при разъединении. В зависимости от области применения и параметров транспортируемой жидкости или газа они делятся на несколько категорий. Наиболее распространены гидравлические и пневматические БРС.

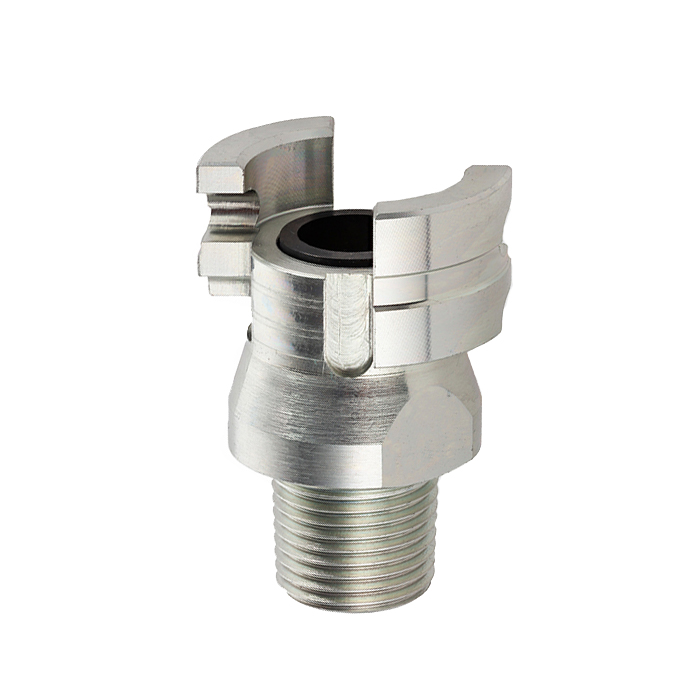

Конструкция быстроразъемных соединений
БСР представлены различными модификациями, которые отличаются конструкцией и назначением. Однако они обязательно включают два основных компонента:
- Ниппель. Часть соединения, выполненная в виде цилиндра с внешними уплотнительными элементами. Он вставляется в розетку и обеспечивает герметичное соединение. Ниппель может быть оснащен клапанами, предотвращающими утечку рабочей среды при разъединении.
- Розетка. Ответная часть БРС, в которую вставляется ниппель. Розетка оснащена механизмами фиксации для надежного соединения с ниппелем. Здесь также предусмотрены уплотнители, материал которых соответствует параметрам транспортируемой среды. В некоторых моделях имеются встроенные обратные клапаны для автоматического перекрытия потока при разъединении.
Принцип работы БРС основан на механическом замыкании ниппеля и розетки, что обеспечивает герметичное и надежное соединение. Для соединения двух компонентов обычно требуется просто вставить детали вдруг в друга до щелчка. Разъединение происходит при нажатии на специальные защелки или воротник розетки, что освобождает ниппель без каких либо усилий или необходимости задействования инструментов.
Характеристики быстроразъемных соединений
Прежде чем купить конкретный тип быстросъемных соединений, учитывайте следующие характеристики:
- Тип соединения. Быстроразъемные соединения в основном подключаются с помощью внутренней или наружной резьбы (NPTF, BSPT, BSP или UNF), однако также доступны варианты, предназначенные для подключения под рукав.
- Материал изготовления. БРС производятся из различных материалов, таких как латунь, легированная и нержавеющая сталь разных марок. Материал выбирается в зависимости от условий эксплуатации и рабочей среды.
- Максимальное рабочее давление. Это один из ключевых параметров для выбора БРС, который определяет способность соединения выдерживать давление рабочей среды и может достигать 1000 бар.
- Пропускная способность. Определяет объем жидкости или газа, который может пройти через соединение за единицу времени, и зависит от диаметра проходного отверстия и конструкции.
Не последнее значение имеет стандарт, согласно которому изготовлена конкретная модель быстроразъемного соединения.
|
Тип соединения |
Серия |
Применение |
|
Гидравлические |
A (ISO 7241-A) |
Универсальные соединения для промышленности и строительной сферы. |
|
|
B (ISO 7241-B) |
Широко применяются в сельскохозяйственном оборудовании и лесной промышленности. |
|
|
C (ISO 16028, Flat face) |
Соединения с плоскими торцевыми поверхностями для минимизации потерь жидкости. Часто используется в горнодобывающей промышленности, железнодорожном оборудовании и других сферах. |
|
|
M (ISO 5675) |
Для тракторов и сельскохозяйственной техники. |
|
|
T (ISO 14540) |
Для тяжелых условий эксплуатации. |
|
|
E (VEP) |
Соединения с функцией компенсации давления. Выдерживают высокие вибрации, поэтому часто устанавливаются на тяжелой технике и в гидравлическом оборудовании. |
|
|
G (WS) |
Для сложных условий и агрессивных сред. |
|
|
L (TGW) |
Легкие соединения для ограниченного пространства. Применимы в сельскохозяйственной сфере и универсальном промышленном оборудовании. |
|
|
W |
Для работы с высоковязкими жидкостями. |
|
|
I (CVE) |
С улучшенной герметичностью для высоконапорных систем. Широко применяется в автомобильной технике: прицепы, автобусы, дорожно-строительная и сельскохозяйственная техника. |
|
|
N (CVV, ISO 14541) |
Надежные соединения для высоких давлений и температур, способны выдерживать высокие импульсные нагрузки. |
|
Пневматические |
D (ISO 6150-B) |
Для систем сжатого воздуха и пневмоинструментов. |
|
|
P (Thor) |
Пневматические соединения с высокой пропускной способностью и износостойкостью. |
Преимущества быстроразъемных соединений
БРС позволяют быстро соединять и разъединять трубопроводы без дополнительных инструментов, что существенно ускоряет и упрощает монтажные работы. При этом конструкция устройств обеспечивает высокую герметичность, что предотвращает утечки и потерю рабочей среды.
Большое разнообразие типов и размеров быстроразъемных соединений позволяет выбрать тот, который лучше подходит под конкретные условия эксплуатации. Кроме этого, благодаря быстрому монтажу и демонтажу БРС, снижается время простоев оборудования при проведении технического обслуживания или ремонта.
