181 руб. 136 руб./м
10
310 руб. 233 руб./м
10
1 295 руб. 971 руб./м
10
328 руб. 246 руб./м
10
Вопросы и ответы
Основное отличие — наличие усиленного армирования и возможности выдерживать высокие давления, а также повышенная термостойкость.
Маркировка включает тип, класс по стандарту, рабочее давление и диаметр.
Оплетка обеспечивает защиту от внешних воздействий и жесткость, навивка — увеличивает сопротивление изгибам и расширяет диапазон нагрузок.
Уделяйте внимание максимальной рабочей нагрузке, выбирая вариант с запасом в 1,5–2 раза.
Используются различные типы: BSP, JIC, ORFS, DKO, фланцы SAE. Подбираются в зависимости от назначения и требований системы.
Да, мы изготовим изделия любой длины, с контролем качества и сертификацией.
Наименьший радиус изгиба представлен в компактных сериях стандарта EN853 1SC и 2SC. Самый маленький радиус изгиба у рукавов наименьшего диаметра 1/4 дюйма и составляет 75 мм.
Термопласты — легкие и стойкие к высоким температурам. Тефлон — устойчив к химическим веществам, нагреву и обладает низким коэффициентом трения.

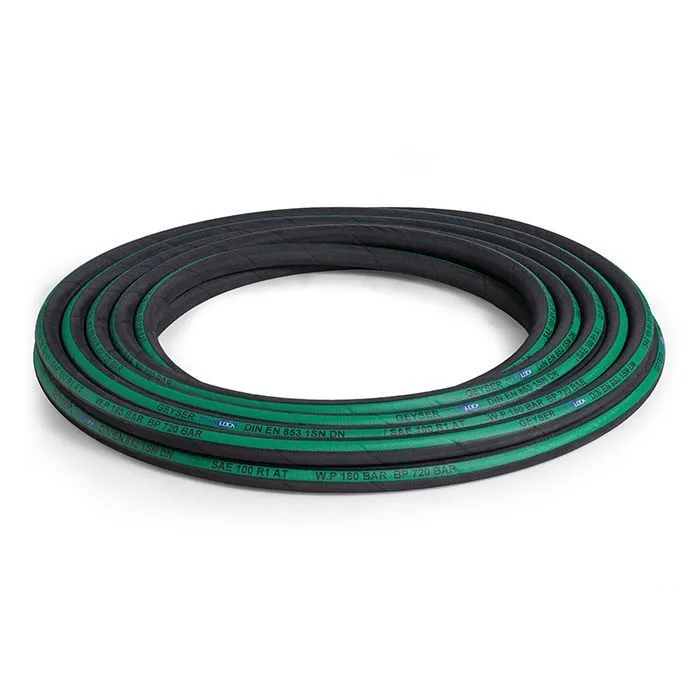

Что такое рукав высокого давления (РВД)
Рукав высокого давления — это особый вид шланга для передачи рабочей жидкости под сильным давлением в гидросистемах различного назначения. В отличие от обычных шлангов, он имеет усиленную конструкцию: корд из металлической оплетки или навивки, который позволяет выдерживать экстремальные давления. Это обеспечивает надежность, долговечность и безопасность работы в условиях высокой нагрузки.
Область применения шлангов высокого давления обширна. Их используют в различных видах спецтехники, в гидравлических системах станков, прессов, в грузоподъемном оборудовании.
Виды РВД и стандарты
Рукава высокого давления по типу подразделяются на гидравлические, масляные, навивочные, оплеточные, морозостойкие. Особенности шлангов с разным типом армирования:

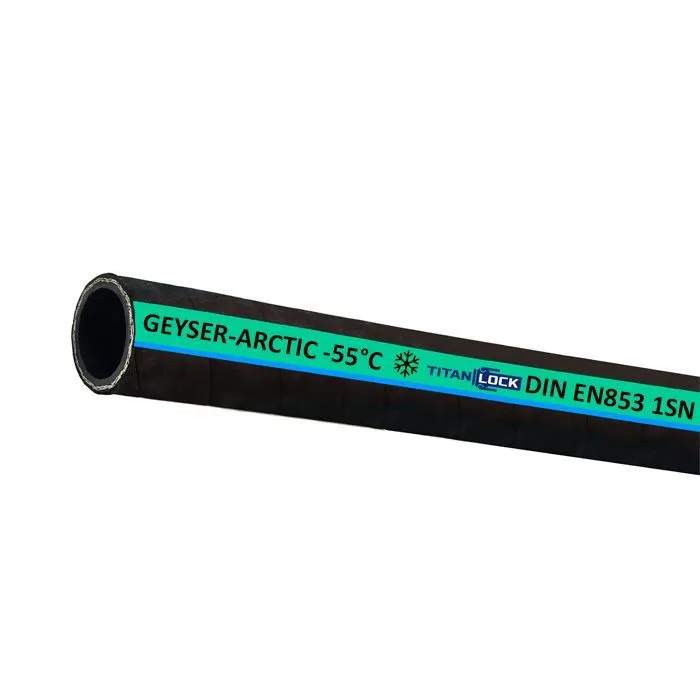

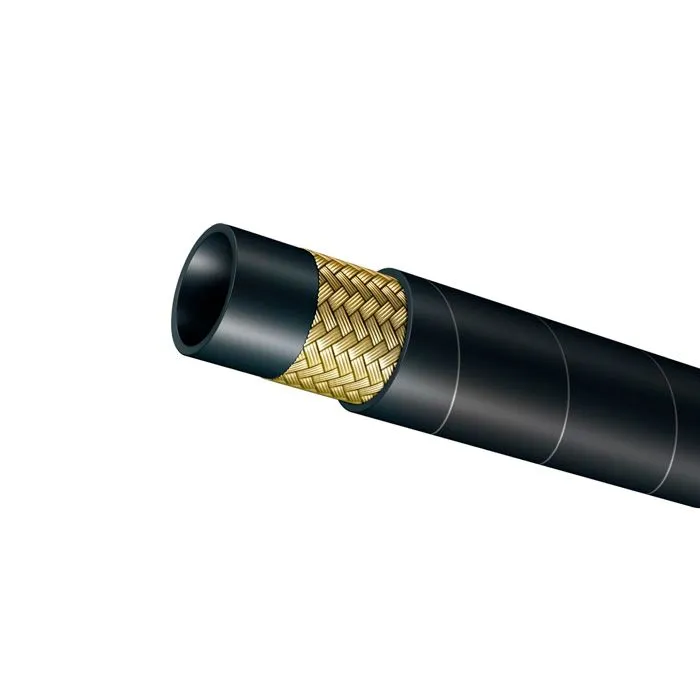

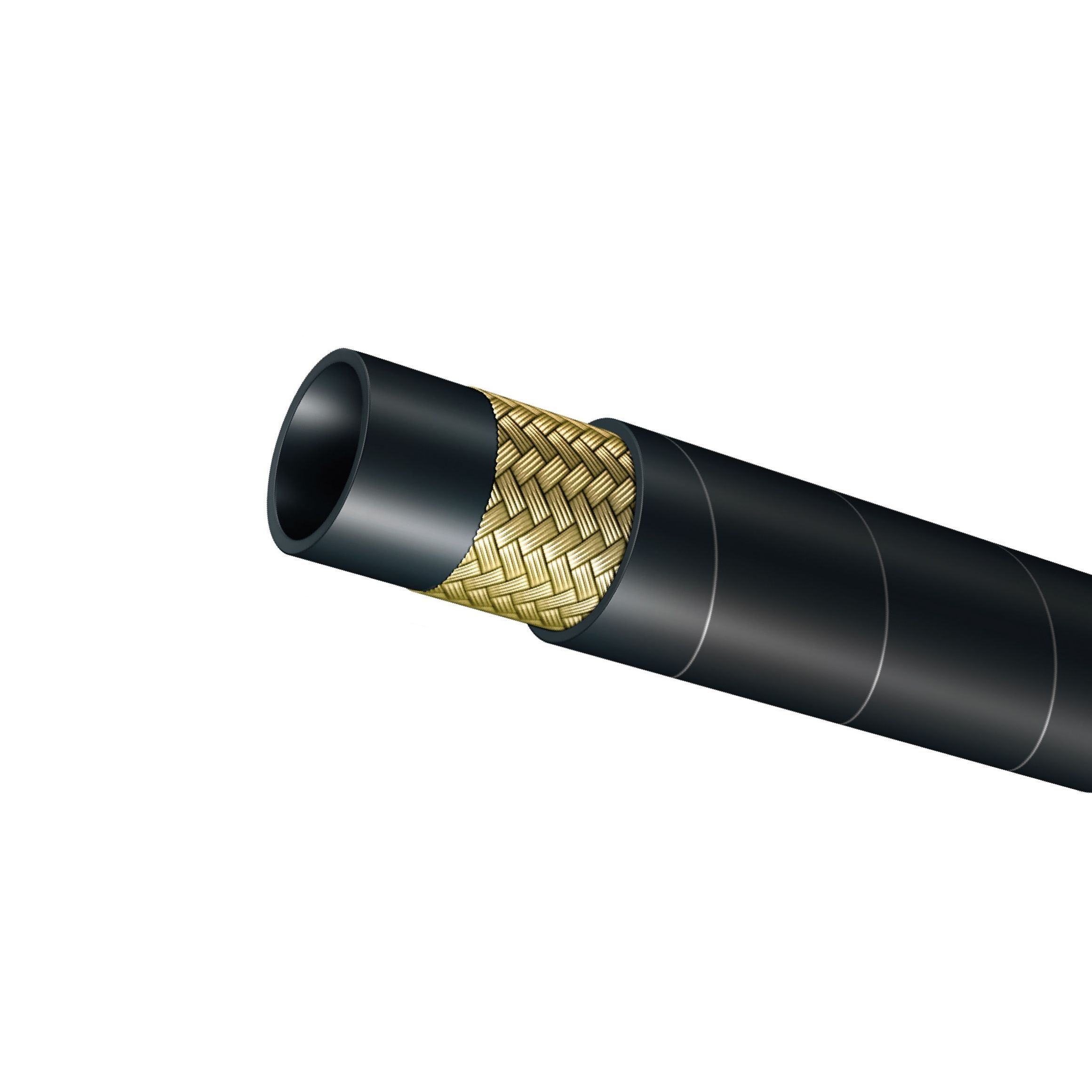

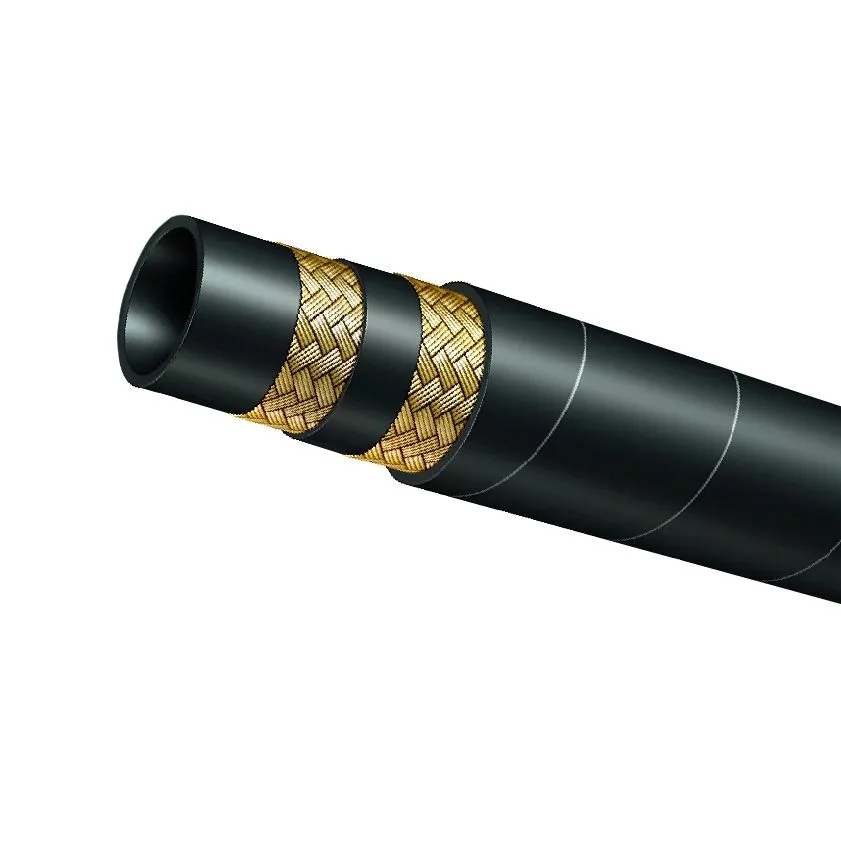

- с оплеткой 1SN/2SN и 1SC/2SC (компактные серии) — классические армированные изделия с металлической оплеткой, подходят для средних нагрузок;
- с навивкой 4SH/4SP — усиленные за счет дополнительных слоев навивки, обладают повышенной прочностью и сопротивляемостью изгибам;
- термопластиковые — из гибких пластиковых материалов, выдерживают высокие температуры и химические воздействия;

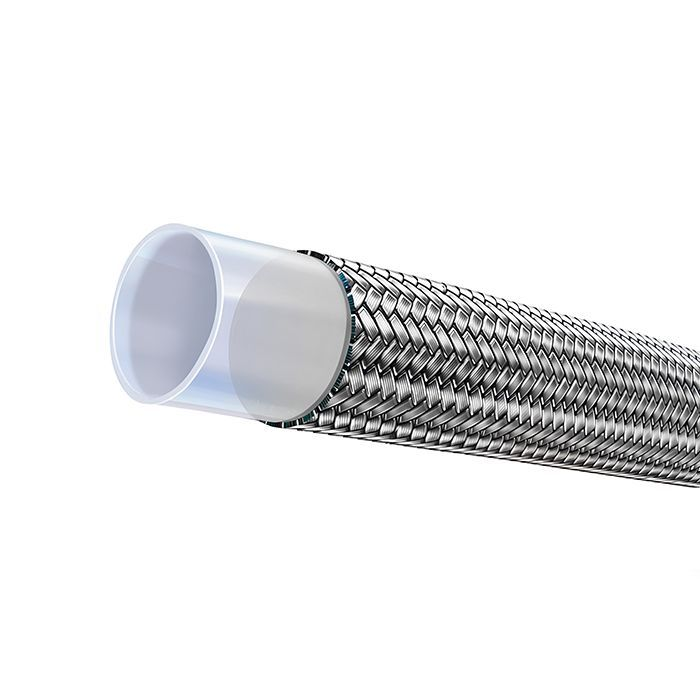

- тефлоновые (PTFE) — выполнены из тефлона, устойчивы к агрессивным веществам и отлично подходят для химической и пищевой промышленности.
Стандарты на такие изделия регулируются международными организациями и включают EN 853, EN 856, SAE 100. Обычно маркировка указывает типоразмер в дюймах и номинальный размер по внутреннему диаметру — DN. Это важно для правильного подбора и совместимости с фитингами.
| Тип РВД | Класс по EN/SAE | Рабочее давление, бар | Область применения |

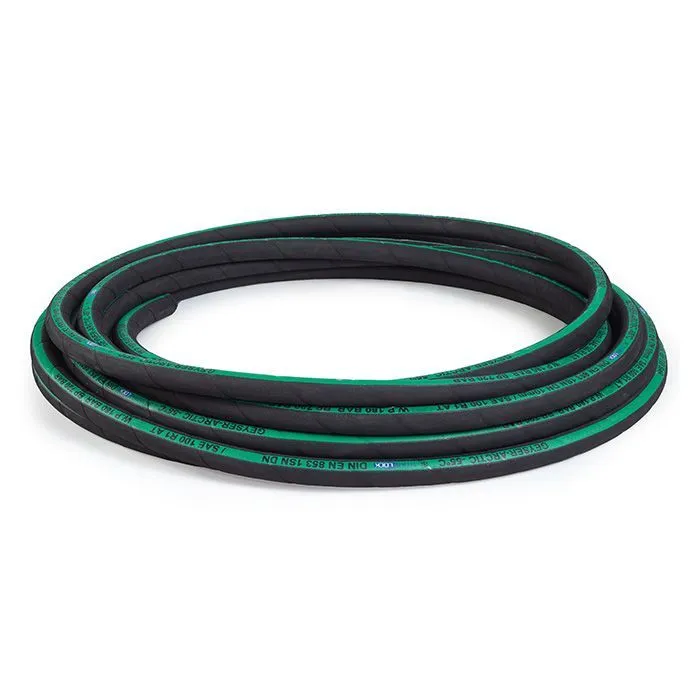

| 1SN | EN 853 1SN | 40–250 | Общие гидросистемы |

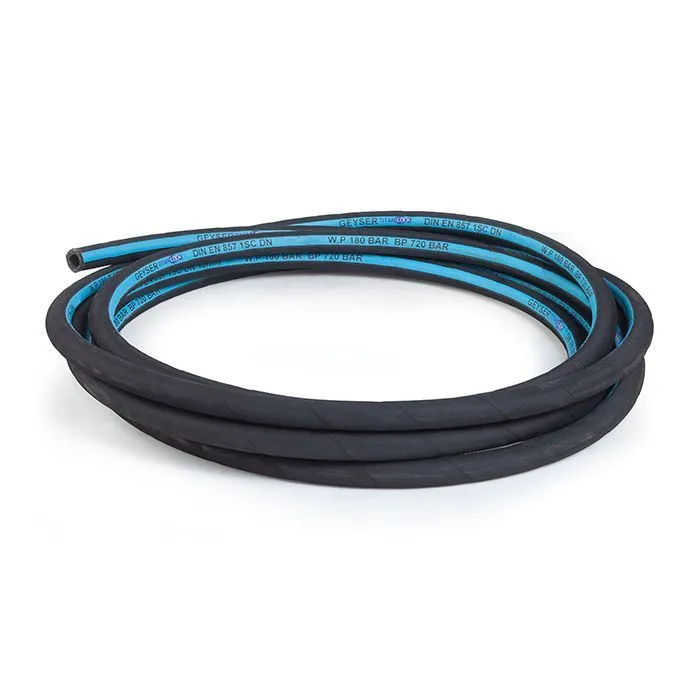

| 1SC | EN 857 1SC | 88–225 | Гидросистемы сельхозмашин и дорожно-строительной техники; стесненные условия монтажа |

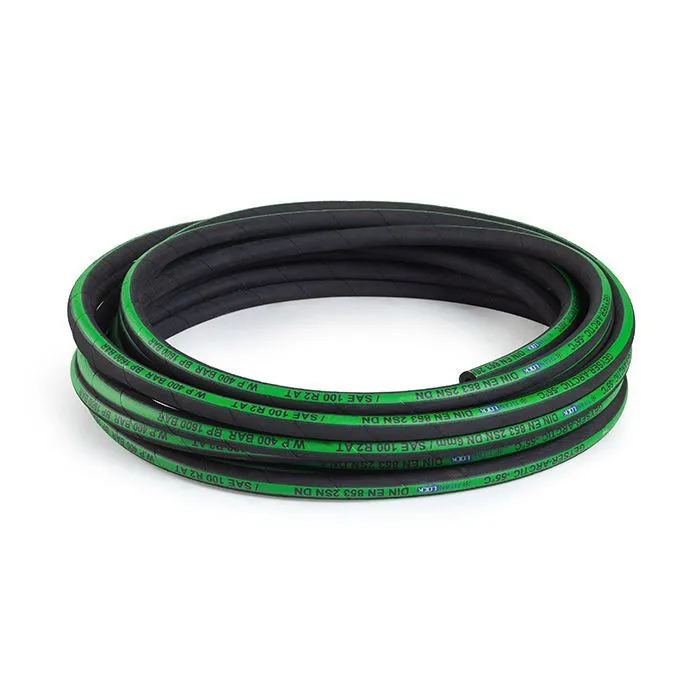

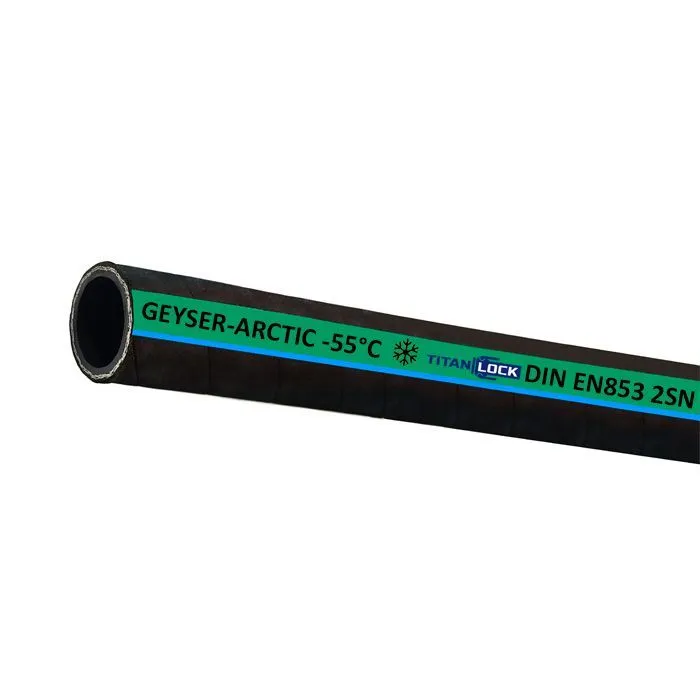

| 2SN | EN 853 2SN | 80–415 | Машиностроение, станки |

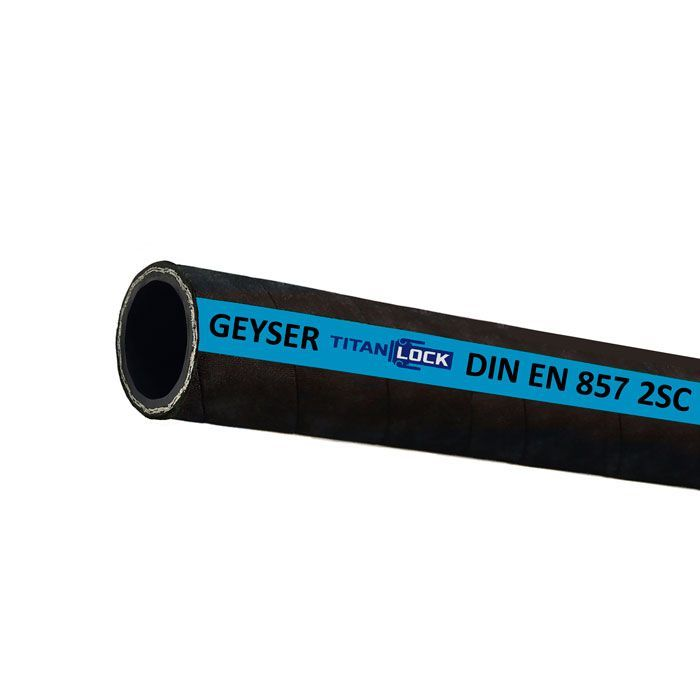

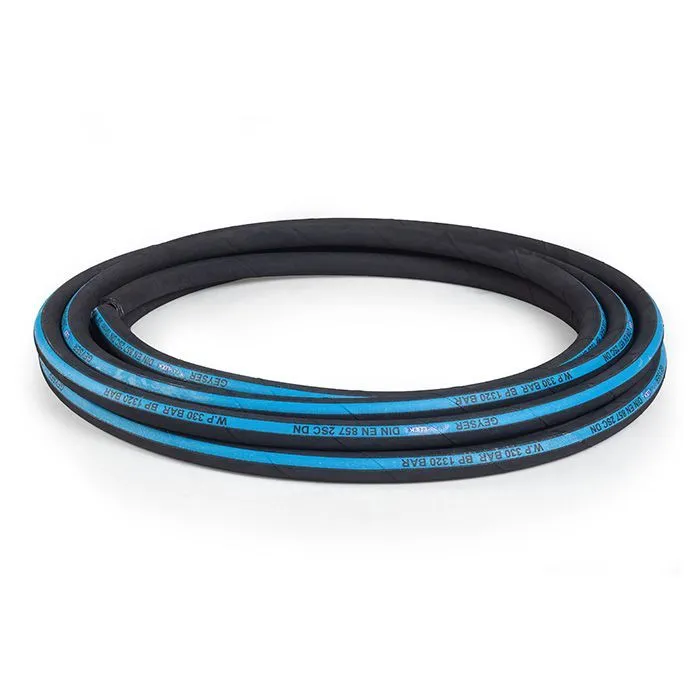

| 2SC | EN 857 2SC | 165–400 | Гидросистемы высокого давления сельхозмашин, дорожно-строительной и горнодобывающей техники |
| 4SH | EN 856 4SH | 165–445 | Тяжелые условия, тяжелая техника |
| 4SP | EN 856 4SP | 250–420 | Высоконапорные линии, спецтехника |

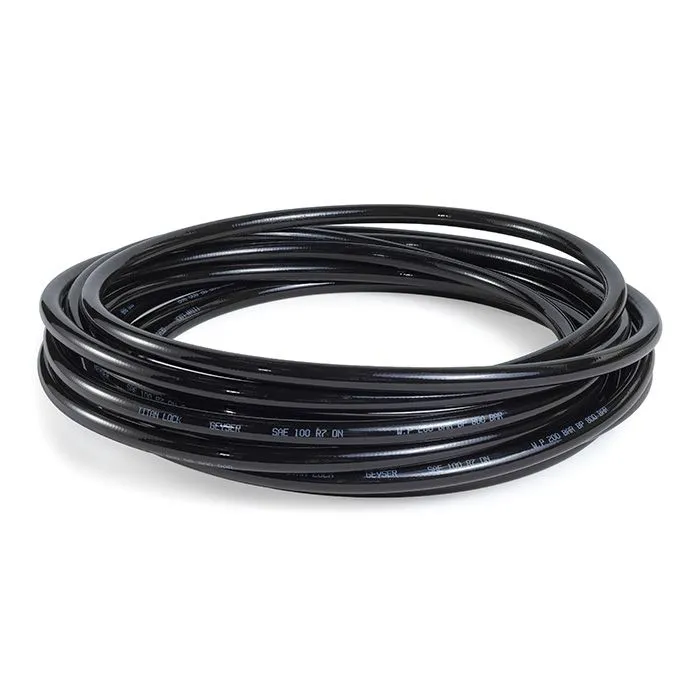

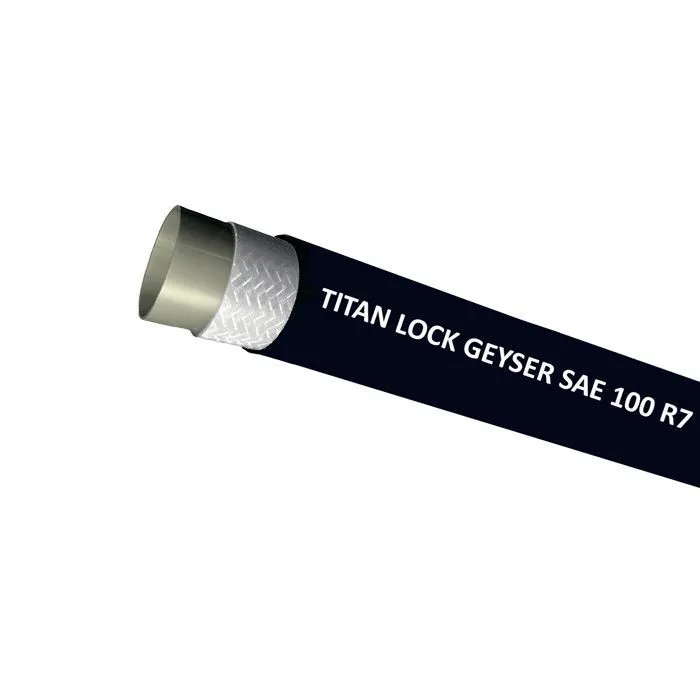

| R7 | SAE R7 | 17–210 | Химическое производство, теплообменники |

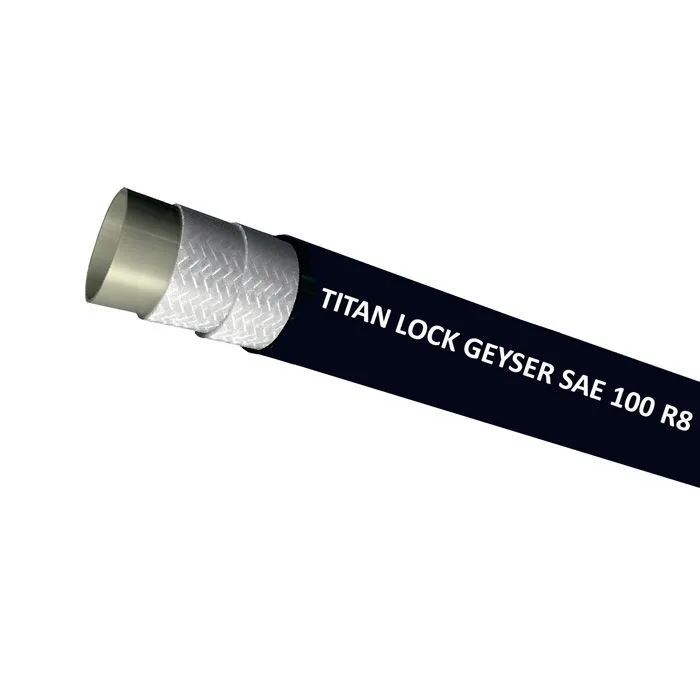

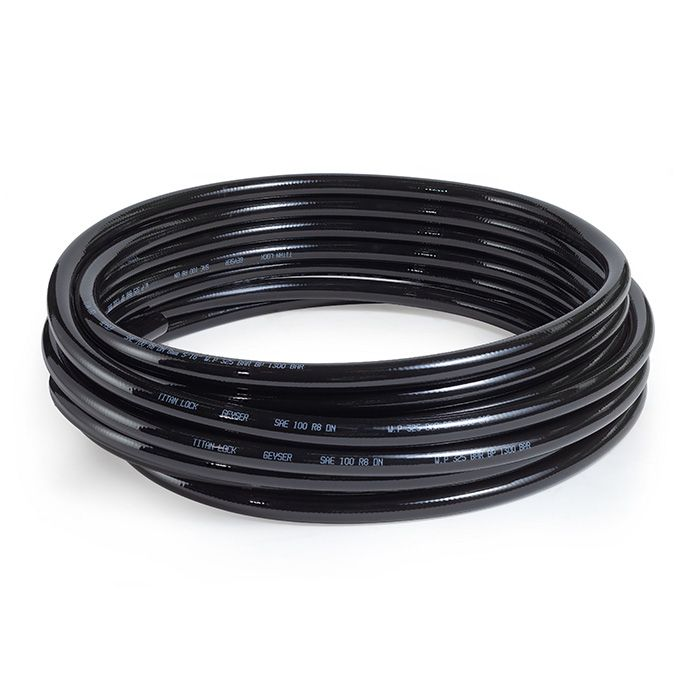

| R8 | SAE 100 R8 | до 325 | Системы безвоздушной окраски — малые диаметры, высокое давление, химстойкость |
| R13 | SAE 100 R13 | 350–420 | Мобильная гидравлика, сельское хозяйство, строительная, горнодобывающая и нефтегазодобывающая техника |
| R14 | SAE R14 | 56–150 | Химические реагенты, пищевая промышленность |
| R15 | SAE 100 R15 | 350–420 | Критические узлы гидросистем: мобильная гидравлика, строительная, горнодобывающая и нефтегазодобывающая техника |
Применение РВД
Шланги высокого давления используются для промышленного оборудования, маслобензостойких линий, химической и пищевой промышленности.
РВД применяются в гидросистемах спецтехники:
- экскаваторов;
- погрузчиков;
- бульдозеров;
- кранов;
- самосвалов;
- тракторов;
- лесозаготовительной техники.
Для подвижных узлов и стесненных условий монтажа используются РВД с малым радиусом изгиба — так называемые компактные серии 1SC/2SC. Они отличаются высокой гибкостью и способностью повторно изгибаться без потери характеристик.
Шланги высокого давления для спецтехники предназначены для эксплуатации в условиях повышенной температуры, агрессивных сред и специфических требований профильных отраслей. Для стабильной работы в условиях воздействия масел, топлива, СОЖ применяются масляные и маслобензостойкие исполнения.
Как выбрать РВД
Выбор модели зависит от множества факторов. Вот ключевые моменты, которые нужно учитывать:
- Рабочее давление — выбирайте шланг с запасом по максимальному давлению системы, обычно в 1,5–2 раз.
- Внутренний диаметр (DN или дюймы) — размер фитингов должен соответствовать требуемой пропускной способности.
- Температурный режим среды — убедитесь, что изделие выдержит заявленные температуры эксплуатации.
- Химическая совместимость — важно подобрать материал, устойчивый к веществам, с которыми будет контактировать шланг.
- Минимальный радиус изгиба — для подвижных узлов и сложной геометрии трассы выбирайте гибкие РВД с малым радиусом изгиба.
- Тип фитингов — выберите подходящие по типоразмеру и типу присоединения (BSP, JIC, ORFS, DKO, фланцы SAE).
- Длина — изделия могут поставляться как стандартной, так и нестандартной длины под заказ с обжимом / опрессовкой.
- Простота монтажа и обслуживания — внимание к качеству фитингов, маркировке и упаковке.
Обратите внимание, что правильный подбор способствует увеличению срока службы изделия и повышению безопасности работы гидросистем.
Опрессовка и комплектация под ключ
Компания Titan Lock предлагает услугу обжима РВД с фитингами на собственном оборудовании. Это гарантирует соответствие высоким стандартам и исключает вероятность ошибок при сборке. Мы также готовы выполнить изделия нестандартной длины по индивидуальному заказу. Контроль качества осуществляется по строгим стандартам EN и ГОСТ, что обеспечивает долговечность и надежность каждой партии.
Корпоративные клиенты и производственные предприятия могут заказать РВД в сборе, полностью подготовленные к монтажу, — это ускоряет процессы и сокращает расходы на последующую настройку и проверку.
