Рукава высокого давления 32 мм
Вопросы и ответы
РВД 32 мм по внутреннему диаметру — это 1¼ дюйма, по условному проходу DN32. Все три обозначения относятся к одному типоразмеру.
Для DN32 применяют фитинги для РВД под крупный проход: резьбовые BSP, фланцы SAE (четырехболтовые на высокое давление), JIC и метрические DKO.

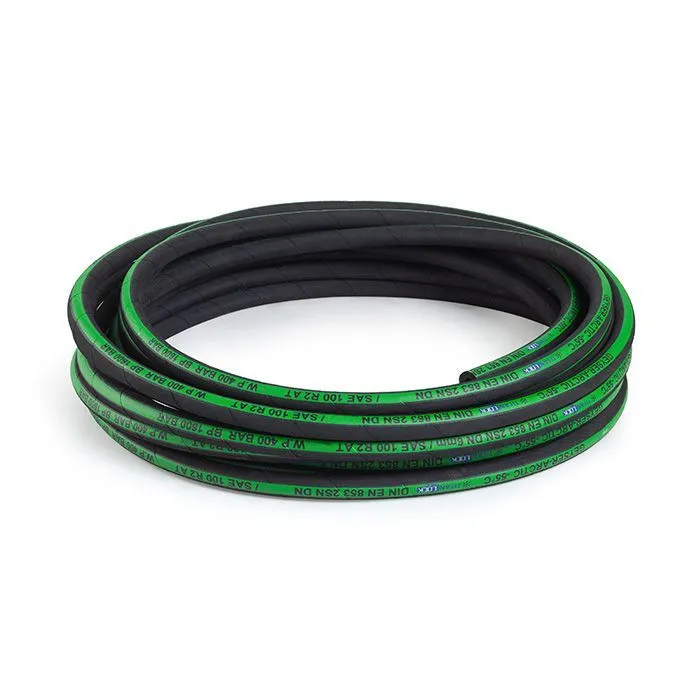

РВД 32 мм (DN32 / 1¼") — рукав высокого давления для тяжелой техники: экскаваторов, кранов, горнодобывающего и карьерного оборудования. Это крупный типоразмер с большим расходом рабочей жидкости и высокой нагрузкой на контур.
Применение в тяжелой гидравлике
Рукав высокого давления 32 мм ставят на силовые контуры тяжелых машин и стационарного оборудования:
- — гусеничных и колесных экскаваторов, фронтальных погрузчиков;
- — башенных и автомобильных кранов;
- — горнодобывающей и карьерной техники, буровых установок;
- — гидравлических прессов и металлургического оборудования;
- — напорных линий станций с большим расходом масла.
Для задач, где требуется больший расход или иные посадочные размеры подойдут смежные модели, например, РВД 50 мм.
Типы силового каркаса и стандарты

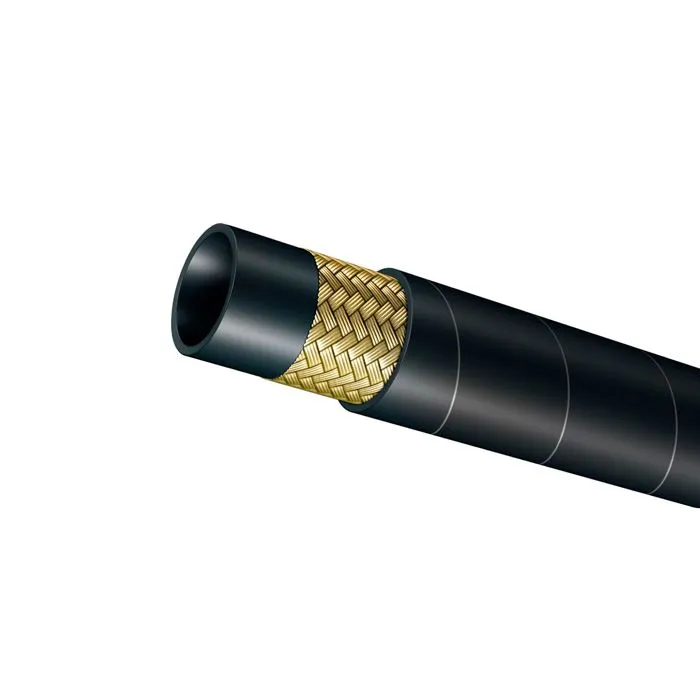

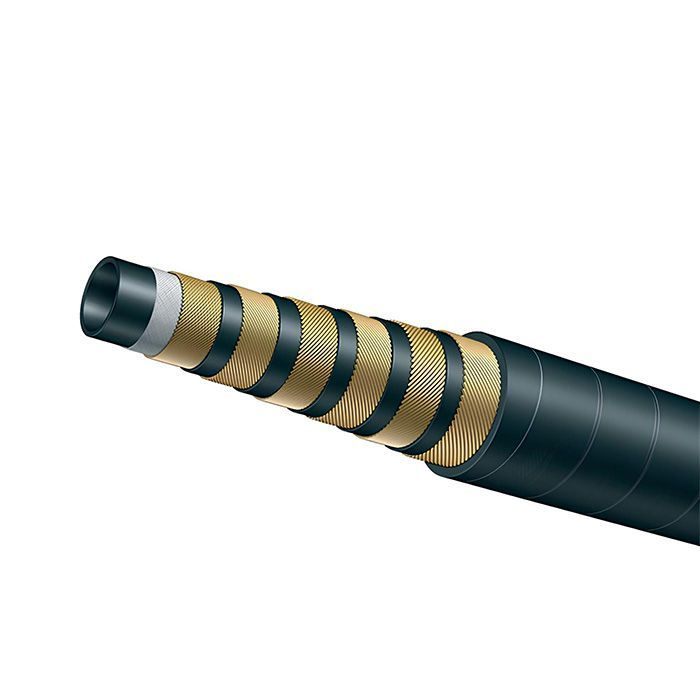

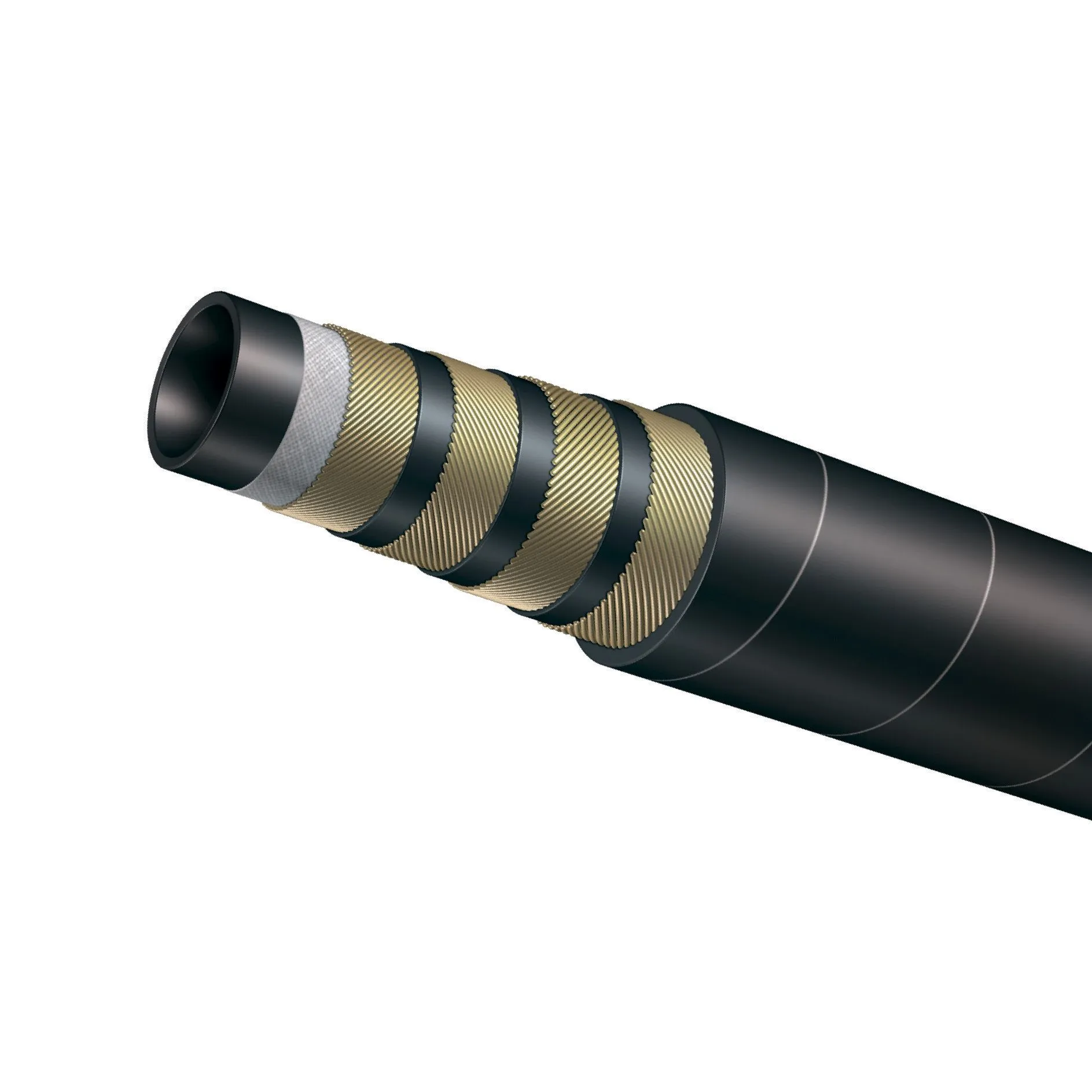

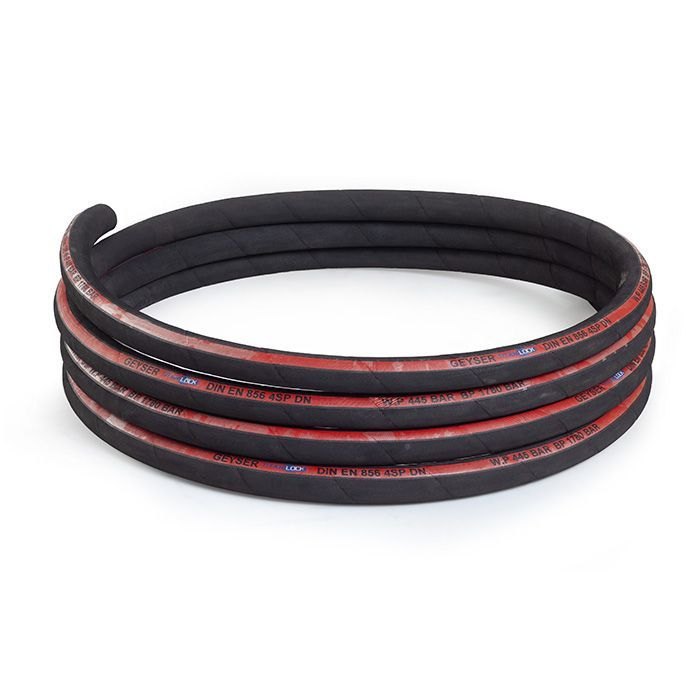

РВД DN32 различаются по конструкции силового каркаса: однооплеточный 1SN, двухоплеточный 2SN, спиральная навивка 4SH и R15. Конструкции соответствуют EN 853 и EN ISO 3862 (спиральные серии — EN 856).
| Класс | Стандарт | Раб. давление, DN32 | Тип нагрузки / применение |

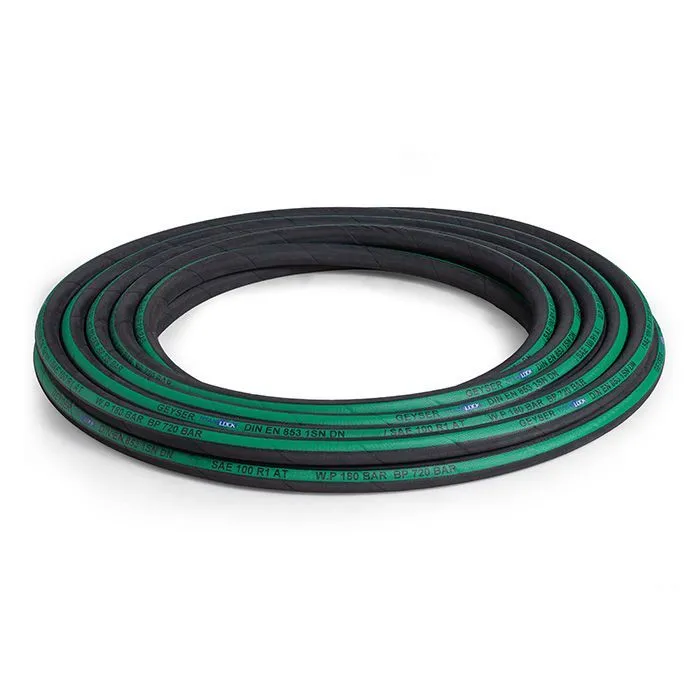

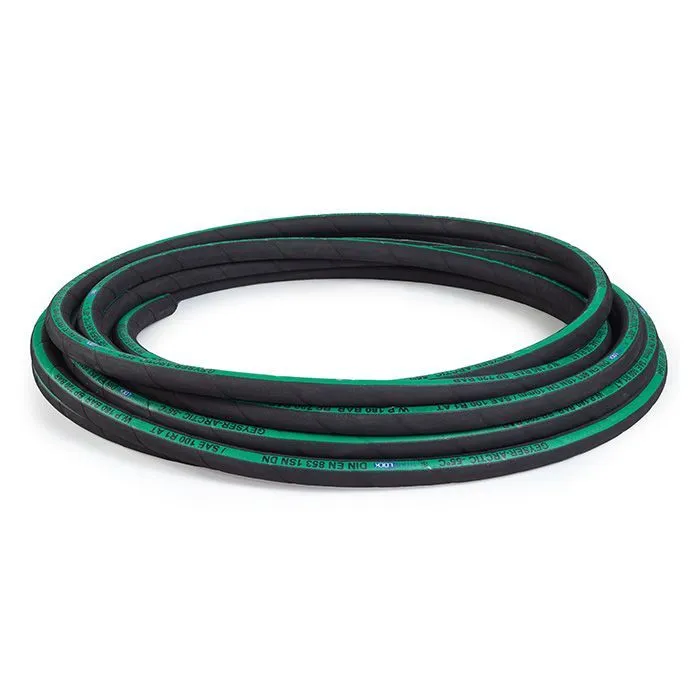

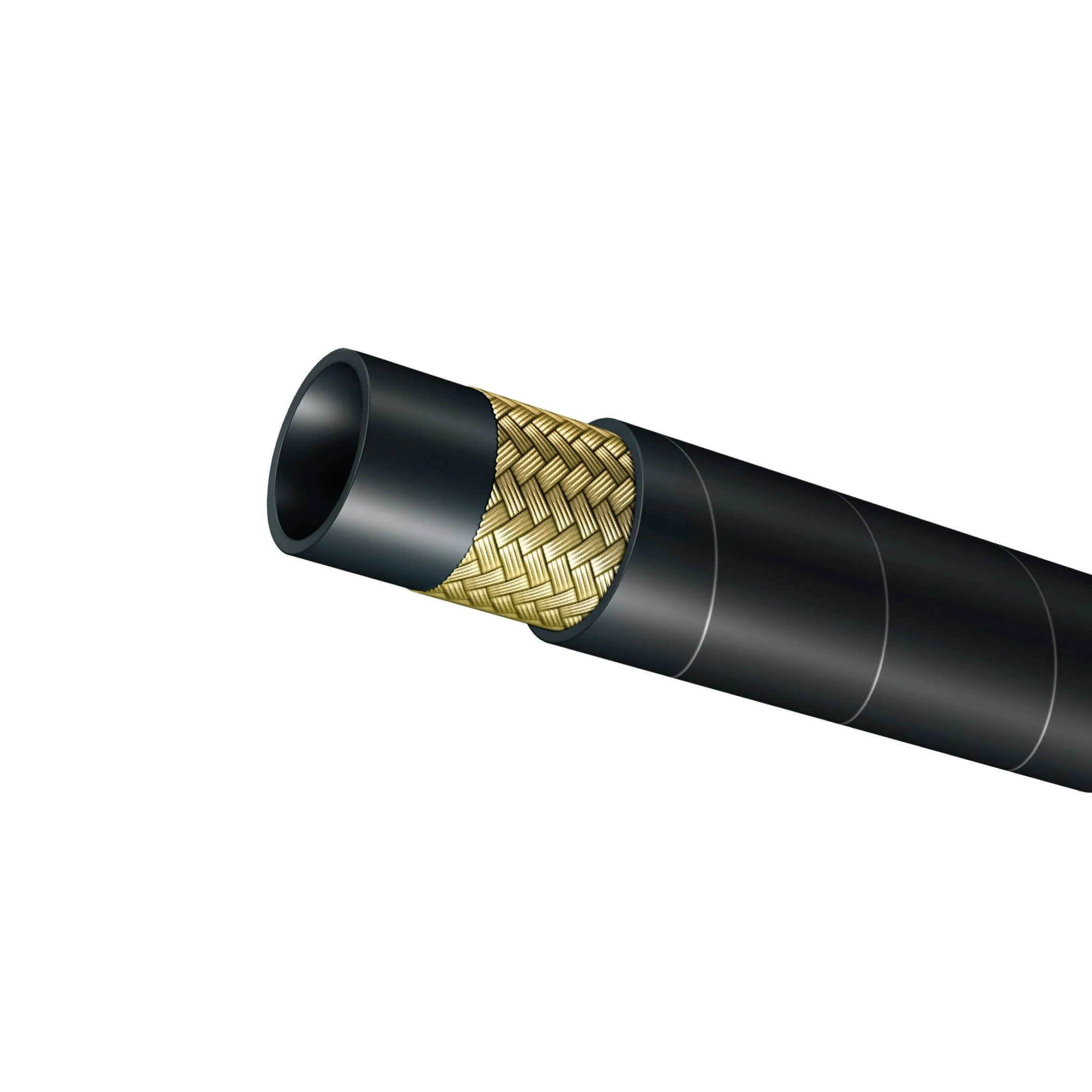

| 1SN | EN 853 1SN | до 70 | легкие напорные линии, возвратные контуры |

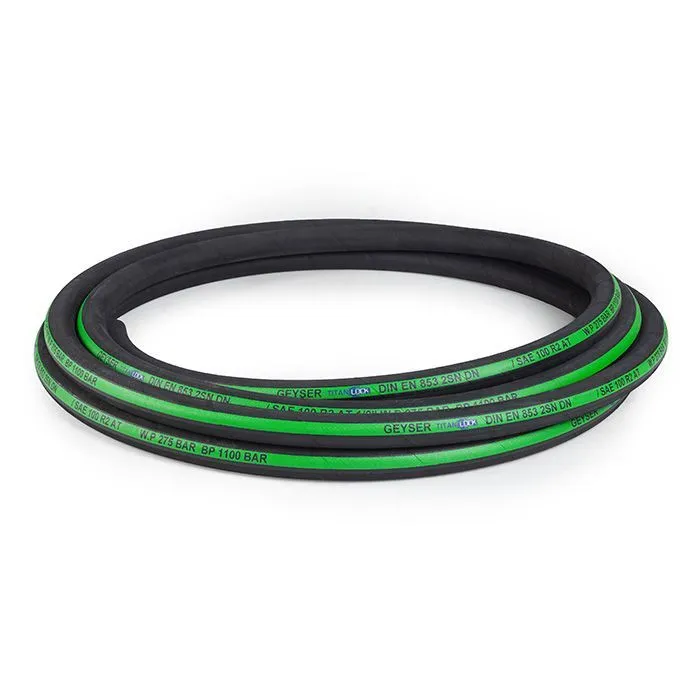

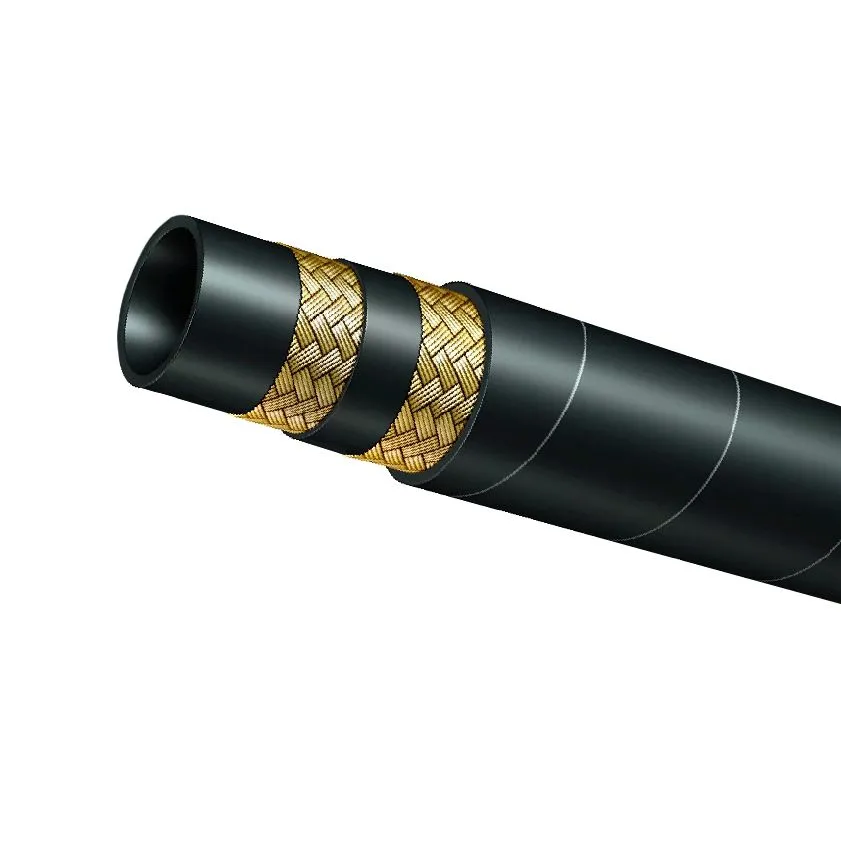

| 2SN | EN 853 2SN | до 130 | общегидравлические системы средних давлений |

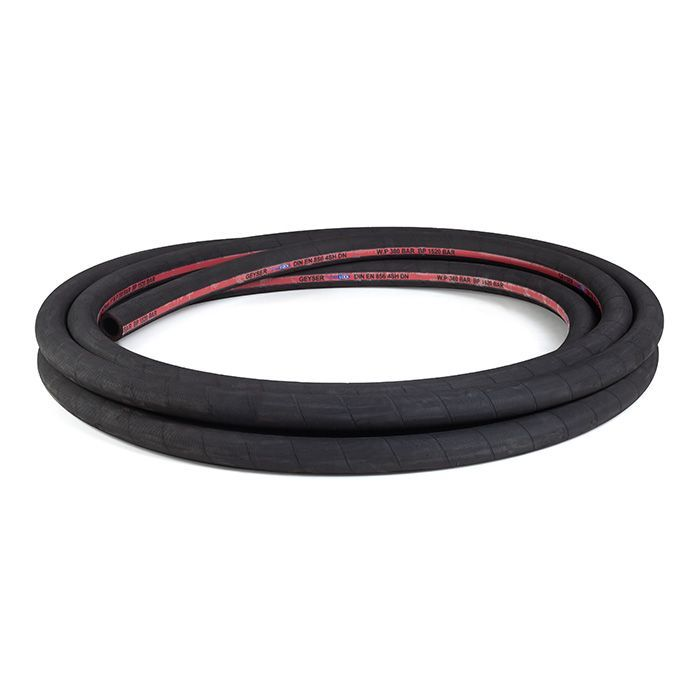

| 4SH | EN 856 4SH | до 290 | тяжелая техника, ударные и пульсирующие нагрузки |
| R15 | SAE 100 R15 / EN 856 | до ~420 бар | высоконагруженный гидропривод, экстремальные режимы |
