Изготовление от 1 штуки
Давление до 1080 Бар
Широкий ассортимент комплектующих в наличии
Проверка герметичности
РВД в сборе с фитингами на заказ

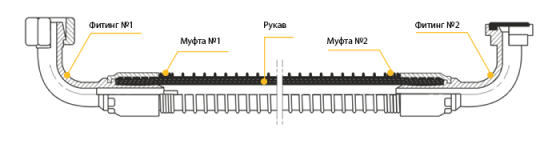

РВД в сборе с фитингами — это готовый рукав высокого давления нужной длины с фитингами на обоих концах. После обжима изделие проверяют под давлением на производстве. В отличие от отдельных комплектующих, такой шланг РВД с фитингом уже готов к установке и не требует дополнительной сборки.
При изготовлении подбирают совместимые рукав и фитинги, выполняют обжим и контролируют его диаметр. Готовые РВД используют в гидравлических системах спецтехники, грузового транспорта, станков и промышленного оборудования.
Почему выбирают нас
Как рассчитать и заказать РВД в сборе
Данные для расчета РВД можно передать тремя способами: заполнить калькулятор РВД на странице, прислать фотографию старого изделия с читаемой маркировкой или предоставить образец. Для расчета необходимо указать:
- внутренний диаметр — от 6 до 51 мм;
- тип рукава — 1SC, 1SN, 2SC, 2SN, 4SH, 4SP, R7, R8, R13, R14 или R15;
- рабочее давление;
- общую длину изделия;
- тип, способ присоединения и угол каждого фитинга.
Длину измеряют от одного торца фитинга до другого, включая обе заделки. Если измерить только гибкую часть, готовое изделие окажется короче необходимого. Размер муфты и параметры обжима специалисты определяют по таблице обжима РВД с учетом типа рукава и серии фитинга.
Если вы хотите купить РВД в сборе, но самостоятельно определить параметры не получается, пришлите фотографию старого изделия с читаемой маркировкой или предоставьте образец.
чтобы получить расчёт

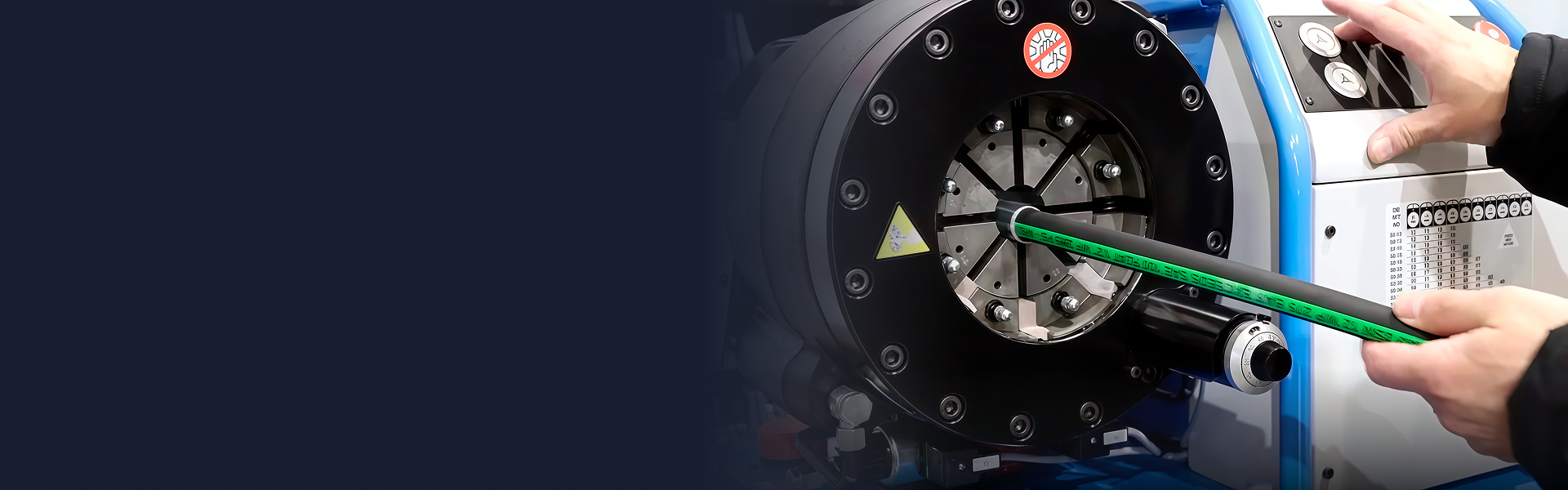

Обжим РВД
Обжим РВД — это закрепление фитинга на рукаве с помощью специального пресса. Муфту помещают в матрицу и равномерно сжимают до диаметра, указанного в технической документации. Для каждого типа рукавов в сборе РВД используют свои настройки оборудования.
Слишком слабый обжим может привести к срыву фитинга под давлением, а чрезмерный — повредить внутренний слой и армирование рукава. Поэтому после сборки диаметр обжима проверяют на каждом конце изделия. Это позволяет убедиться, что муфта зафиксирована правильно и соединение соответствует заданным параметрам.
Особенно важен точный контроль при изготовлении усиленных исполнений типов 2SN, 4SP и 4SH. Готовый гидравлический рукав с фитингами осматривают, проверяют положение муфт и соответствие фитингов спецификации.
Опрессовка и контроль качества
Опрессовка шлангов высокого давления проводится на специальном стенде после сборки. Их испытывают под давлением, значение которого подбирают с учетом его типа и рабочих характеристик. Во время проверки контролируют:
- герметичность соединений;
- положение муфт и отсутствие смещений;
- форму рукава и угол установки фитингов;
- стабильность давления.
Каждая партия готовых изделий проходит контроль. Если во время опрессовки гидравлических шлангов обнаруживают утечку, деформацию или другой дефект, изделие не допускают к отгрузке.
Опрессовка рукавов высокого давления проводится только для изделий собственного изготовления — как для новых заказов, так и для рукавов, собранных у нас взамен вышедших из строя. Изделия сторонней сборки на испытание не принимаются, поскольку параметры их обжима не подтверждены.
Процесс изготовления РВД
Изготавливаем РВД для
Часто задаваемые вопросы
Да, конечно. Мы получим ваш образец и подберём все необходимые параметры рукава и фитингов самостоятельно.
РВД в сборе — это готовое к установке изделие: фитинги уже закреплены на рукаве, а соединения проверены после обжима. Отдельные комплектующие еще нужно правильно подобрать и собрать с помощью пресса и подходящих матриц.
Для сборки шланга РВД с фитингом требуется специальное оборудование и точное соблюдение параметров обжима. Готовый РВД в сборе с фитингами уже прошел необходимый контроль, поэтому его можно сразу устанавливать на технику.
Мы предлагаем любые виды фитингов. Большой ассортимент фитингов в наличии, а любые другие типы доступны под заказ.
Да, работаем.
Длину РВД измеряют от торца одного фитинга до торца другого, включая заделки. Если учитывать только гибкую часть, готовый рукав в сборе РВД получится короче необходимого. Длину рукава с угловыми фитингами определяют по центру отвода, при этом указывают угол — 45 или 90°.
Если старый рукав поврежден, измерьте расстояние между точками подключения с учетом изгибов и движения техники. Полученные параметры внесите в калькулятор РВД или передайте менеджеру.
Да, опрессовка рукавов высокого давления входит в производственный цикл. Готовые изделия испытывают на специальном стенде, чтобы проверить герметичность соединений, положение муфт и стабильность давления. Проводится проверка под давлением. Рукава, не прошедшие контроль, к отгрузке не допускаются.
Опрессовка шлангов высокого давления как отдельная услуга для рукавов сторонней сборки не выполняется: подтвердить параметры обжима, выполненного не на нашем производстве, невозможно. Если рукав вышел из строя, изготовим и испытаем аналог по его параметрам.
Стоимость рассчитывается индивидуально и зависит от диаметра рукава, типа фитингов, параметров испытания и количества изделий в партии. Цена на обжим РВД определяется отдельно с учетом характеристик комплектующих и числа соединений.
Чтобы узнать, сколько стоит опрессовать РВД, передайте менеджеру параметры изделия или готовую спецификацию. Расчет выполняется бесплатно. Для повторного заказа можно использовать ранее сохраненные данные.
Нет, с рукавами со стороны мы не работаем. Обжим и опрессовка рукавов высокого давления выполняются только для изделий, изготовленных у нас: так мы отвечаем за подбор фитингов, параметры обжима и результат испытаний.
Если нужен рукав на замену — сообщите менеджеру тип и диаметр, количество оплеток и присоединительные размеры фитингов (можно по фото или образцу). Изготовим аналог, опрессуем и передадим с результатами испытаний.
