РВД 1SN
Вопросы и ответы
Чем отличается шланг 1SN высокого давления от 2SN?
У него одна оплетка и средние давления, у 2SN — две оплетки и более высокий рабочий диапазон.
Для каких рабочих жидкостей подходит 1SN гидравлический?
Для минеральных гидравлических масел; камера из NBR обеспечивает маслостойкость.
Можно ли использовать модель на подвижных соединениях?
Да, при соблюдении минимального радиуса изгиба и рабочего давления серии.

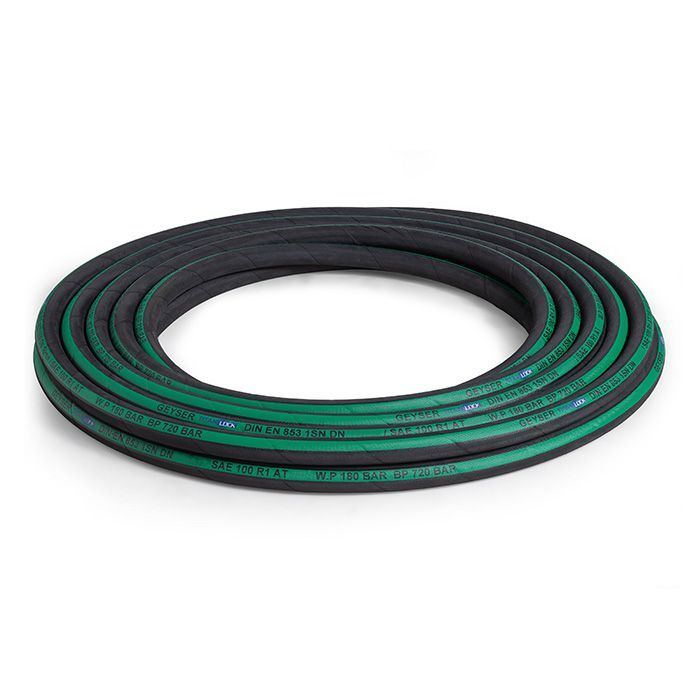

Рукав 1SN — базовый однооплеточный рукав высокого давления, аналог SAE 100 R1AT. Конструкция: маслостойкая камера из NBR, одна стальная оплетка, износостойкая наружная оболочка. Стандарт: EN 853.
Типоразмеры и технические характеристики
Температурный диапазон среды для NBR — от −40 до +100 °C. Это самая массовая серия для общегидравлических задач, где важны надежность и доступность типоразмеров.
| Типоразмер | Раб. давление (бар) | Мин. радиус изгиба (мм) |
| DN6 (1/4") | ~225 | ~90 |
| DN10 (3/8") | ~180 | ~130 |
| DN12 (1/2") | ~160 | ~180 |
| DN16 (5/8") | ~130 | ~200 |
| DN19 (3/4") | ~105 | ~240 |
| DN25 (1") | ~88 | ~300 |
| DN38 (1½") | ~50 | ~500 |
Сферы использования
РВД 1SN используют на напорных и сливных линиях, в гидроприводе навесного оборудования:
- — станков, прессов, промышленного оборудования;
- — дорожной и коммунальной техники;
- — подвижных соединений при умеренных нагрузках.
Если нужна та же геометрия, но меньший наружный диаметр и радиус изгиба, — берут компактный аналог РВД 1SC. Если режим жестче и появляются пульсации — переходят на двухоплеточный РВД 2SN.
