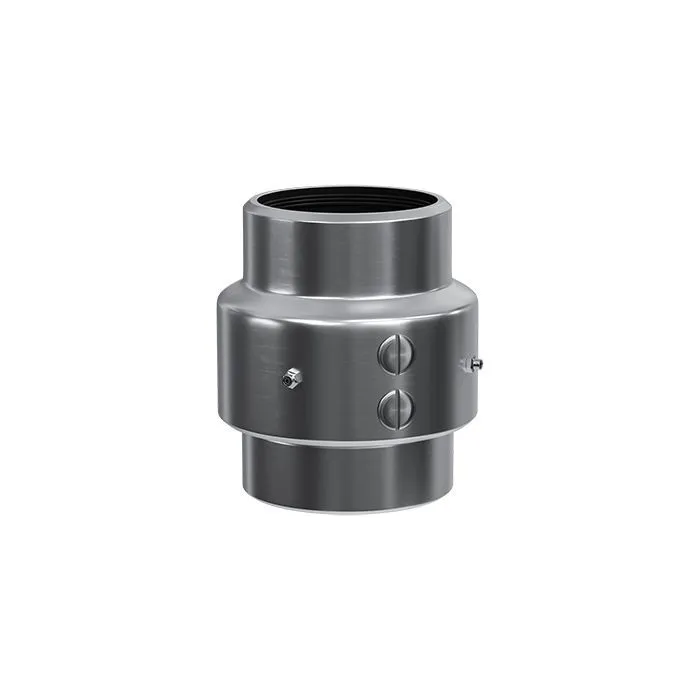

Шарнирное поворотное соединение Надёжная работы системы рукавов без изломов и изгибов. 1 - Защитные кольца плотно прилегают к поверхности, не допускают загрязнения и не препятствуют свободному вращению 2 - Конструкция дорожки качения обеспечивает правильное выравнивание и предотвращает заедание, вызванное большими радиальными нагрузками 3 - Шарикоподшипники изготовлены из закалённой, прецизионно отшлифованной стали 4 - Удобная тавотница обеспечивает лёгкость смазывания Заказать
Лучшая цена
Напрямую от производителя
Гарантия качества
Консультация специалиста

Типы шарнирных поворотных
соединений

Шарнирные поворотные соединения имеют 8 типов конструкций: 10, 20, 30, 40, 50, 60, 70 и 80.

3 типа соединений: резьбовое, фланцевое и сварочное соединение. Благодаря удобным комбинациям из 8 типов конструкции шарниров и 3 типов соединений возможно реализовать практически все пространственные движения и любые соединения трубопроводов.
Основные типы шарнирных поворотных соединений

Тип 10

3 плоскости вращения

Тип 20

1 плоскость вращения

Тип 30

1 плоскость вращения

Тип 40

1 плоскость вращения

Тип 50

2 плоскости вращения

Тип 60

2 плоскости вращения

Тип 70

2 плоскости вращения

Тип 80

3 плоскости вращения

Основные параметры для формирования запроса на изделие:

Размер, дюйм

Резьба

Тип

Материал

Уплотнение

3/4

BSP - по умолчанию

10

Сталь

NBR

1

N - NPT

20

Алюминий

Vitton

1.1/2

30

Нержавеющая сталь (304)

PTFE

1.1/4

40

Нержавеющая сталь (316)

EPDM

2

50

Латунь

Пищевой нитрил

3

60

4

70

6

80

8

10

12

Шарнирные соединения доступны во многих других типах, размерах и материалах.
На странице представлены наиболее популярные из них. Если вы не находите нужного вам типа, то свяжитесь с нами.

Запрос на шарнирное поворотное соединение
Для того чтобы оставить запрос на шарнирное поворотное соединение, нажмите на кнопу и во всплывающем окне укажите контактные данные и параметры изделия.
Оставить запрос
about
Таблица соответствия материалов, размеров и рабочего давления

Материал

3/4”

20мм

1”

25мм

1-1/4”

32мм

1-1/2”

40мм

2”

50мм

3”

80мм

4”

100мм

6”

150мм

8”

200мм

10”

250мм

12”

300мм

Давление
номинальное*

Литая сталь, высокое давление

3000 PSI 210 кг/см2 20.68 Мпа

Сборная сталь

1000 PSI 70 кг/см2 6.89 Мпа

8”, 10” & 12” 500 PSI max

Нержавеющая сталь, 31б

1000 PSI 70 кг/см2 6.89 Мпа

8”, 10” & 12” 500 PSI max

Алюминий

125 PSI 9 кг/см2 0.86 Мпа

Ковкий чугун

600 PSI 42 кг/см2 4.13 Мпа

Латунь

300 PSI 21 кг/см2 2.06 Мпа

*Максимальное номинальное давление шарнирных соединений указано на рисунке или определяется номинальным значением фланцевого соединения, в зависимости от того, какое значение меньше. Уплотнения из Buna-N входят в стандартную комплектацию всех вышеперечисленных шарнирных соединений, но каждое из них доступно с уплотнениями из витона, тефлона, этиленпропиленового каучука или неопрена, в зависимости от давления и температуры вашей работы.
