Сжатый воздух выступает в качестве энергоносителя и используется в различных областях, от промышленного оборудования до пневмоинструмента. Однако поступающий из компрессора воздух часто содержит влагу, частицы пыли, масло и другие примеси. Присутствие подобных включений может привести к поломкам техники и снижению эффективности ее работы. Поэтому перед подачей на рабочий агрегат все загрязнения должны быть предварительно удалены. Вот для чего нужен блок подготовки воздуха.
В этой статье мы подробно разберем, что это за оборудование, когда используется, как работает и на какие характеристики стоит обратить внимание при выборе.
Назначение блока подготовки воздуха
Блок подготовки воздуха – это первая линия обороны вашего пневматического оборудования. Его основная задача – сделать сжатый воздух пригодным для использования, выполняя три ключевые функции: осушение, стабилизация давления и, если нужно, смазка.
Почему необходим блок подготовки воздуха
Воздух, сжатый компрессором, имеет в своем составе три главных врага пневматики:
· Вода (конденсат). При сжатии воздуха влага конденсируется. Эта вода вызывает окисление внутри дорогостоящих клапанов, цилиндров и самого пневмоинструмента, ускоряя коррозию.
· Твердые частицы. Это пыль, грязь и микроскопические частицы ржавчины, окалины. Они действуют как абразив, стирая уплотнения и закупоривая тонкие каналы.
· Масло. При использовании маслозаполненного компрессора в воздух попадают масляные аэрозоли. Их наличие в потоке вредно для чувствительных систем автоматизации (например, окрасочных работ или медицинского оборудования). Однако есть ситуации, когда его добавляют намеренно, но следят за определенным классом чистоты и составом для смазки инструмента.
Учтите, что выбор блока подготовки напрямую зависит от условий эксплуатации и требований к чистоте сжатого воздуха.
Какие проблемы решает использование блока подготовки
Применение блока подготовки в системе подачи сжатого воздуха имеет следующие преимущества:
· Продление срока службы оборудования. Устраняя конденсат и абразивные частицы, способствует многократному увеличению ресурса вашей пневматической системы.
· Снижение простоев. Наличие загрязнений вызывает заедание клапанов и поломку инструмента, что приводит к дорогостоящему ремонту и остановке производства. Использование в технологическом процессе предварительно очищенного и подготовленного воздуха снижает количество поломок.
· Повышение качества работы. Стабилизированное давление позволяет инструментам, например, краскопультам или гайковертам, работать с заданной точностью и мощностью. В результате повышается эффективность труда, уменьшается количество брака в готовой продукции.
Прежде чем решить, какой выбрать блок подготовки воздуха, обратите внимание на то, что они бывают универсальными и специфическими. Первые подходят для большинства задач и включают базовый набор функций: фильтрацию, регулирование давления и, при необходимости, смазку. Специализированные модули рассчитаны на узкие области применения, например, для пищевой промышленности, фармацевтики или покрасочных камер, где требования к чистоте воздуха значительно выше.
Устройство блока подготовки воздуха

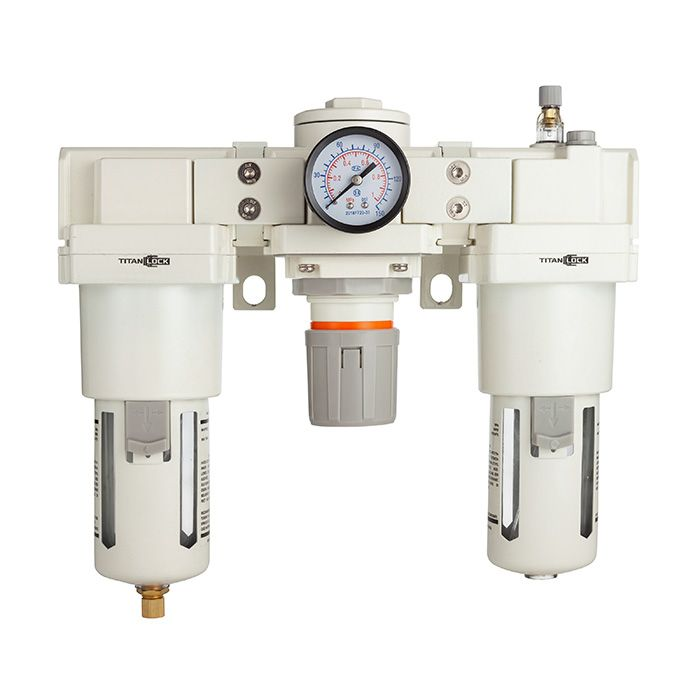

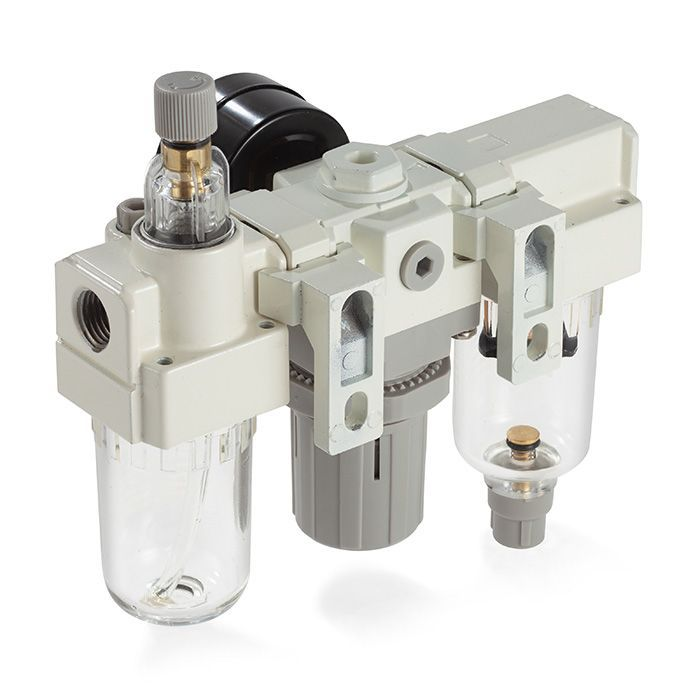

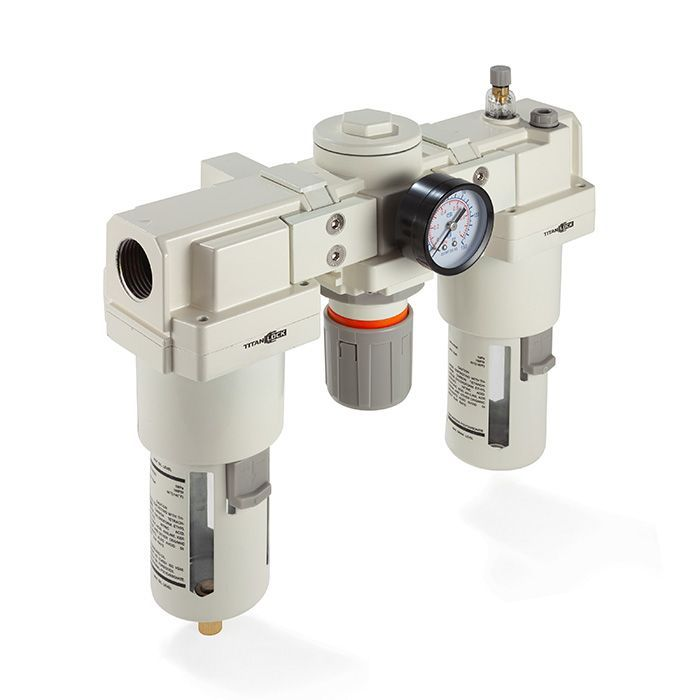

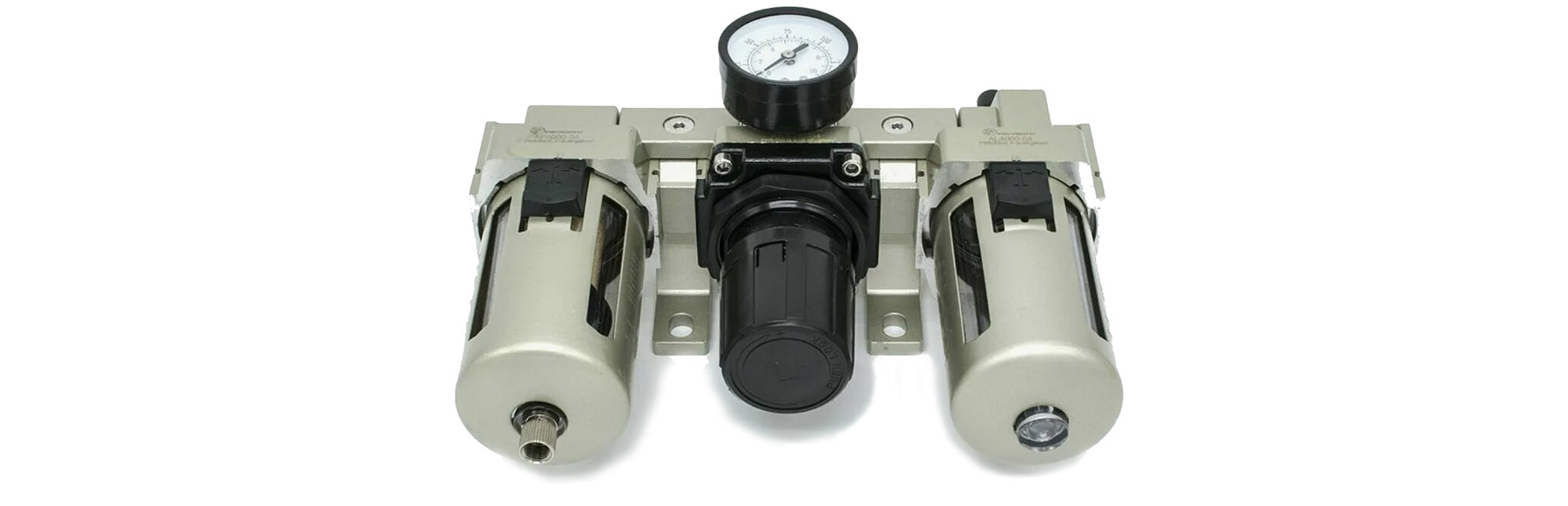

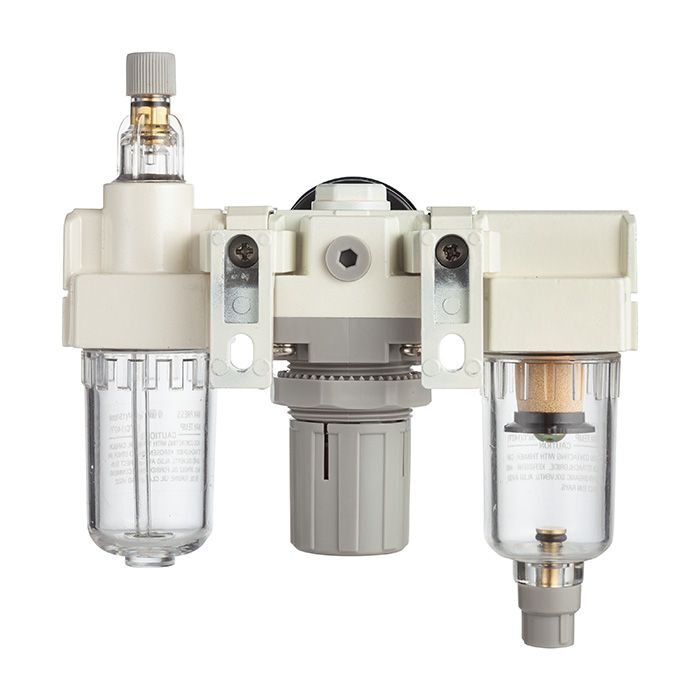

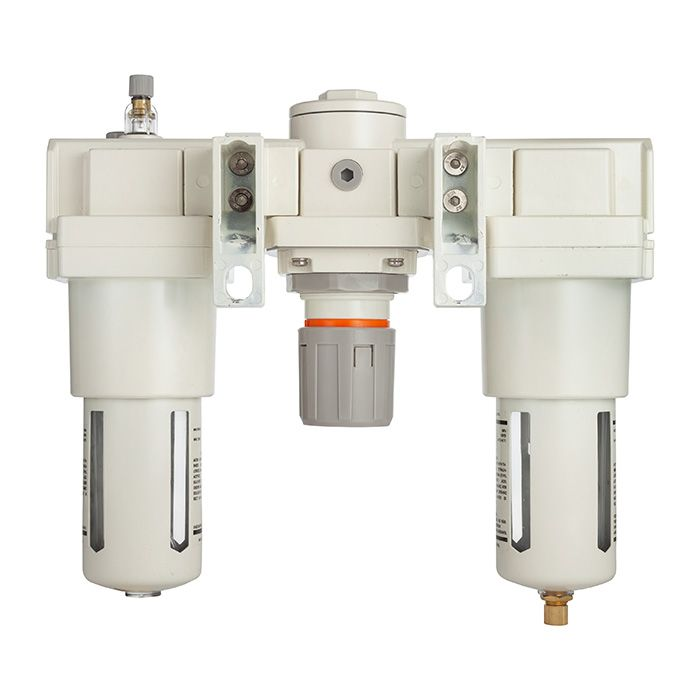

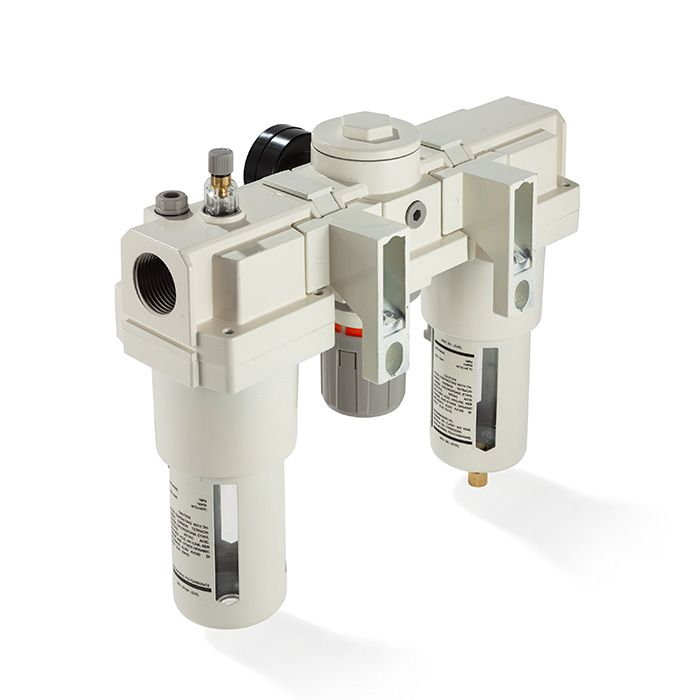

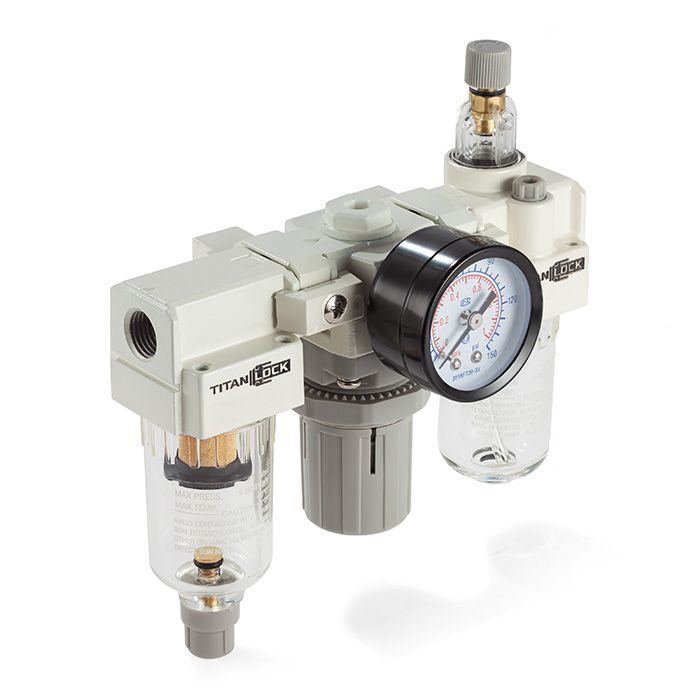

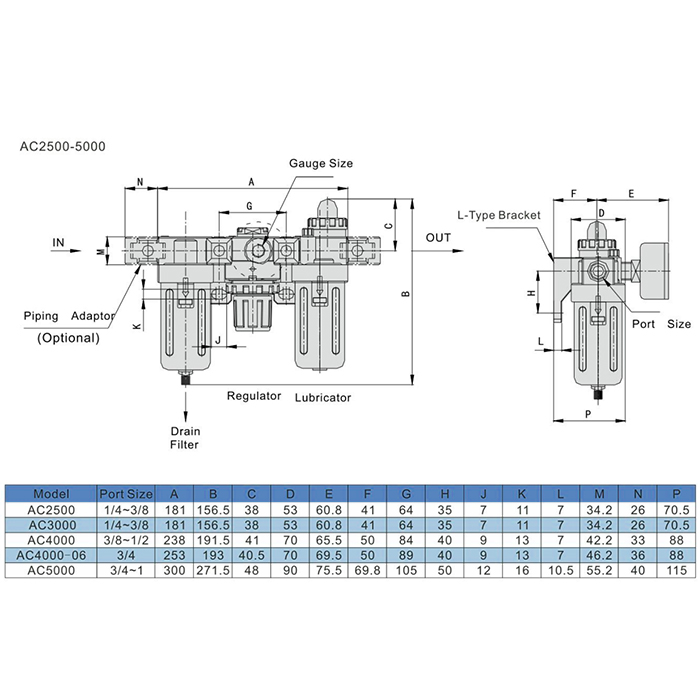

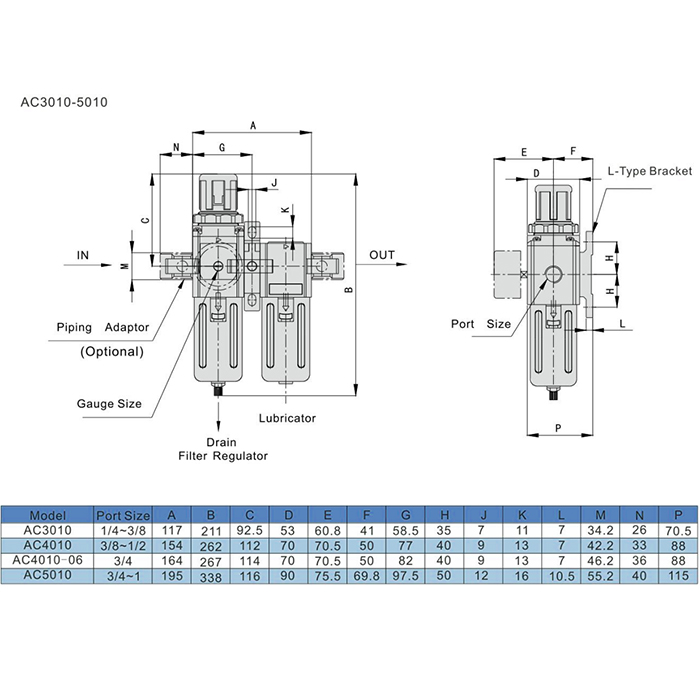

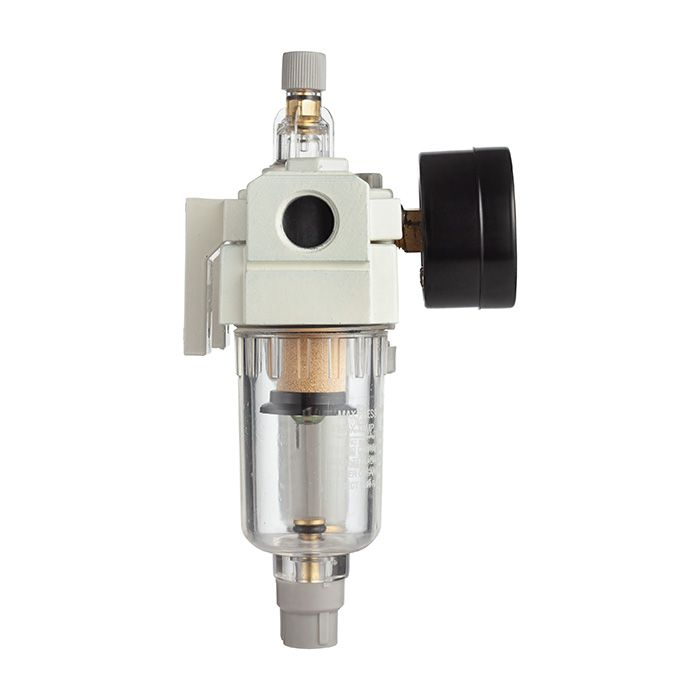

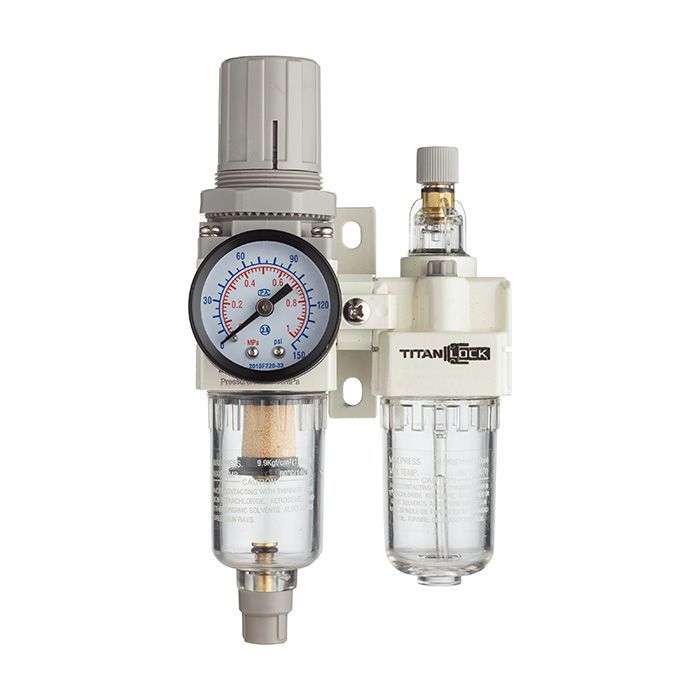

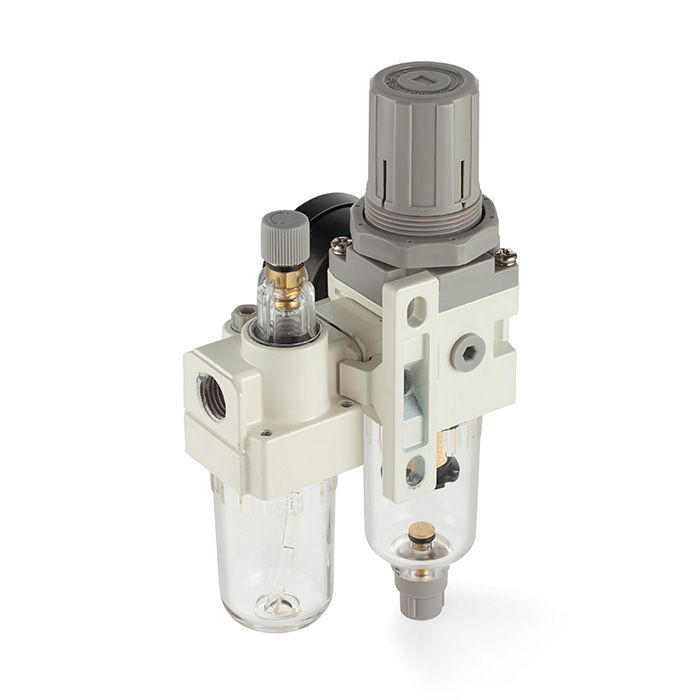

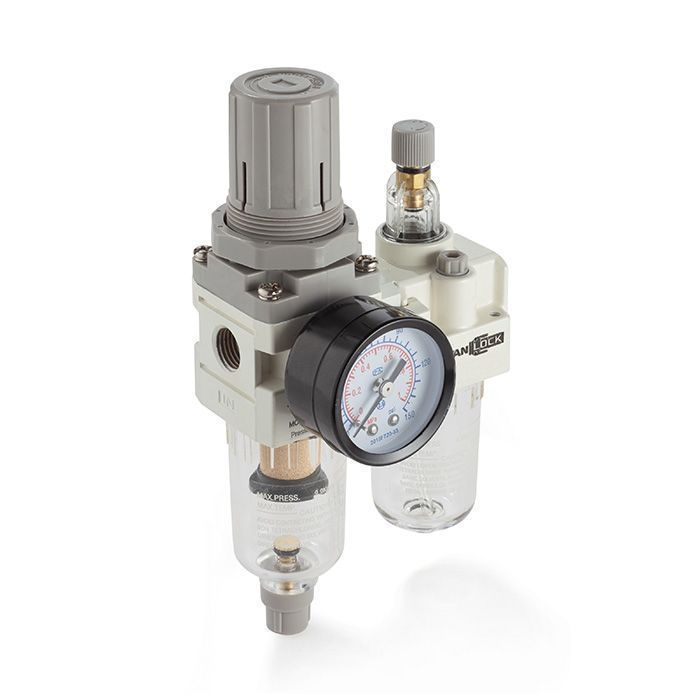

Типовой БПВ состоит из следующих компонентов
· Фильтр (Filter, F). Отвечает за очистку воздуха от воды, ржавчины и пыли.
· Регулятор (Regulator, R). Регулирует давление из компрессора до стабильного рабочего значения, необходимого для инструмента.
· Лубрикатор (Lubricator, L). Добавляет микроскопические порции масла в поток сжатого воздуха, если пневмоинструмент требует смазки.
Кроме этого, современные блоки подготовки воздуха могут оснащаться дополнительными элементами, например, влагомаслоотделителями, тонкими коалесцентными фильтрами, адсорбционными осушителями или даже электронными датчиками контроля давления и степени загрязнения фильтра. Такие решения позволяют не только повысить качество подготовки воздуха, но и заранее планировать техническое обслуживание, избегая внеплановых остановок оборудования.
Принцип работы основных компонентов
Чтобы подобрать оптимальный вариант оборудования для решения конкретных производственных задач, важно знать устройство и понимать, как работает блок подготовки воздуха.
· Фильтр. Сжатый воздух закручивается внутри колбы. Под действием центробежной силы крупные частицы конденсата и грязи отбрасываются к стенкам и стекают в дренажную чашу. Затем воздух проходит через пористый фильтр-элемент, который задерживает более мелкие загрязнения.
· Регулятор. С его помощью задается нужное давление на манометре (например, 6 бар). Для поддержания этого параметра внутри регулятора установлена пружины и диафрагмы, которые управляют положением клапана в зависимости от входного давления и уровня потребления.
· Лубрикатор. Отмеряет крошечные капли масла и смешивает их с потоком воздуха, превращая в мелкодисперсный туман. Этот туман смазывает движущиеся элементы инструмента во время работы.
Важно помнить, что эффективность БПВ напрямую зависит от своевременного обслуживания. Фильтр – это расходный элемент, который требует периодической замены (согласно рекомендациям производителя) для сохранения необходимого класса чистоты. Кроме этого, важно регулярно контролировать и опорожнять чашу конденсата, чтобы предотвратить попадание влаги обратно в пневматическую систему.
Варианты комплектации блока подготовки
Благодаря модульной конструкции, которая является стандартом для большинства современных БПВ, есть возможность собрать именно тот набор элементов, который необходим для решения конкретных задач. Вы не ограничены базовой конфигурацией FRL и можете выбирать оптимальное количество ступеней очистки и типы регуляторов.
Стандартные модули для разных отраслей
Набор, состоящий из фильтра, редуктора и лубрикатора (F-R-L) не всегда обязателен. Выбор зависит от требований к чистоте на конкретном производственном участке:
|
Конфигурация |
Название |
Применение |
|

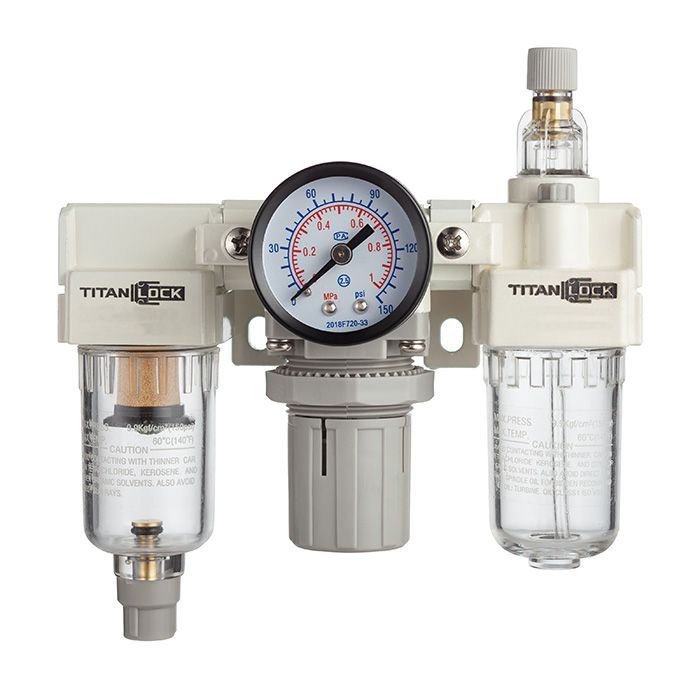

F-R-L |
Фильтр, Регулятор, Лубрикатор |
Общее производство, гаражи, где используется пневмоинструмент, требующий смазки. |
|

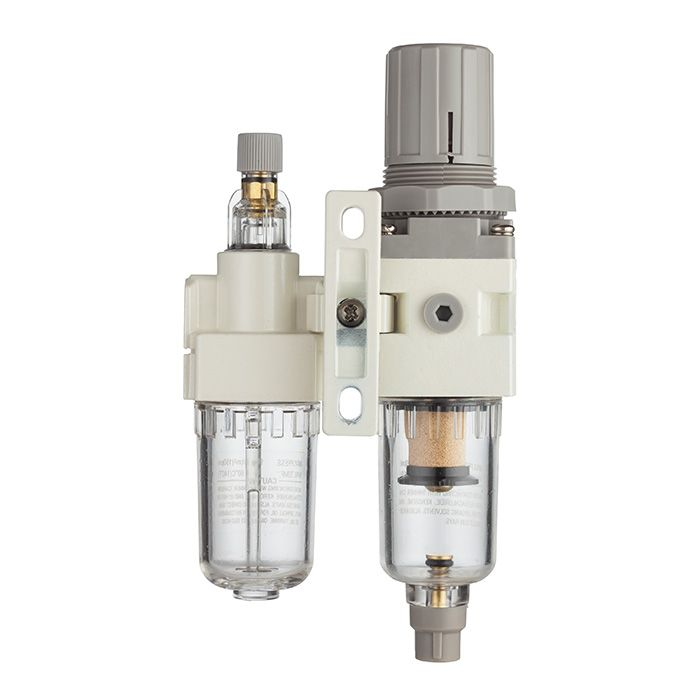

F-R |
Фильтр, Регулятор |
Автоматизированные линии, роботы, клапаны управления, где масло КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО. |
|
F-F-R |
Две ступени фильтрации, Регулятор |
Окрасочные работы, медицина, пищевая промышленность. Требуется максимально глубокая очистка от воды и масляных аэрозолей. |
Возможности индивидуальной сборки блока
Модульный принцип позволяет не просто выбрать готовый набор, но и тонко настроить систему под конкретные нужды, добавляя продвинутые элементы для безопасности, контроля и автоматизации:
· Клапан плавного пуска. Важнейший элемент защиты. Он предотвращает резкий скачок давления при первом включении оборудования или после аварийной остановки, обеспечивая плавную подачу воздуха.
· Запорный клапан. Необходим для обеспечения безопасности при техническом обслуживании. Этот клапан мгновенно отсекает подачу сжатого воздуха, чтобы исключить случайный пуск оборудования во время ремонта.
· Дополнительные порты и датчики. Благодаря возможности подключения дополнительных модулей можно интегрировать цифровые датчики давления или расходомеры, чтобы удаленно контролировать состояние системы и вести учет потребления воздуха.
Подобная индивидуальная сборка позволяет адаптировать БПВ к требованиям инструмента, к стандартам безопасности и мониторинга, принятым на современном производстве.
Критерии выбора блока подготовки воздуха
Чтобы сделать правильный выбор БПВ, оцените требования пневматической системы по пяти ключевым параметрам.
· Давление. Блок должен стабильно регулировать и поддерживать рабочее давление, которое требуется пневмоинструменту или оборудованию.
· Производительность. Расход воздуха должен соответствовать как производительности компрессора, так и суммарному потреблению подключаемого оборудования. Если блок будет «задушен» высоким расходом, произойдет падение давления, что снизит производительность инструмента.
· Тип фильтрации и степень очистки. Фильтры с возможностью удаления частиц до 40 μм обеспечивают базовый уровень защиты. Для удаления крупных частиц и большей части конденсата используются элементы со степенью очистки до 5 μм. 1 μм и 0,01 μм – коалесцентные фильтры, применяются для удаления масляных аэрозолей и микроскопических частиц для окрасочных работ и чувствительной автоматики.
Стоит отметить, что экономия на покупке БПВ с более низкими характеристиками или меньшим запасом производительности всегда приводит к увеличению эксплуатационных расходов в будущем. Качественный блок подготовки воздуха действует как страховка для всего вашего дорогостоящего пневматического оборудования, предотвращая его преждевременный износ, коррозию и внеплановые остановки. Это тот элемент, где переплата за надежность полностью оправдывает себя.
Заключение
Блок подготовки воздуха – это ключевой элемент пневматической системы. Он обеспечивает очистку, стабилизацию давления и продлевает срок службы оборудования. Если вы задумываетесь, как работает блок подготовки воздуха и какой выбрать для решения своей задачи, ориентируйтесь на давление, производительность и условия эксплуатации. Правильный выбор БПВ гарантирует бесперебойную работу пневмоинструмента, снижение затраты на ремонт и надёжность всей системы.
