Современные производственные линии обладают высоким уровнем автоматизации, работая на больших скоростях с минимальным количеством браков. При этом, чем меньше и легче компонент, тем быстрее и эффективнее работает вся машина и ее проще обслуживать. В результате именно плоские пневматические цилиндры чаще всего устанавливаются в современных производственных цехах. В отличие от своих громоздких «старших братьев», они специально разработаны для того, чтобы выполнять работу в условиях ограниченного пространства.

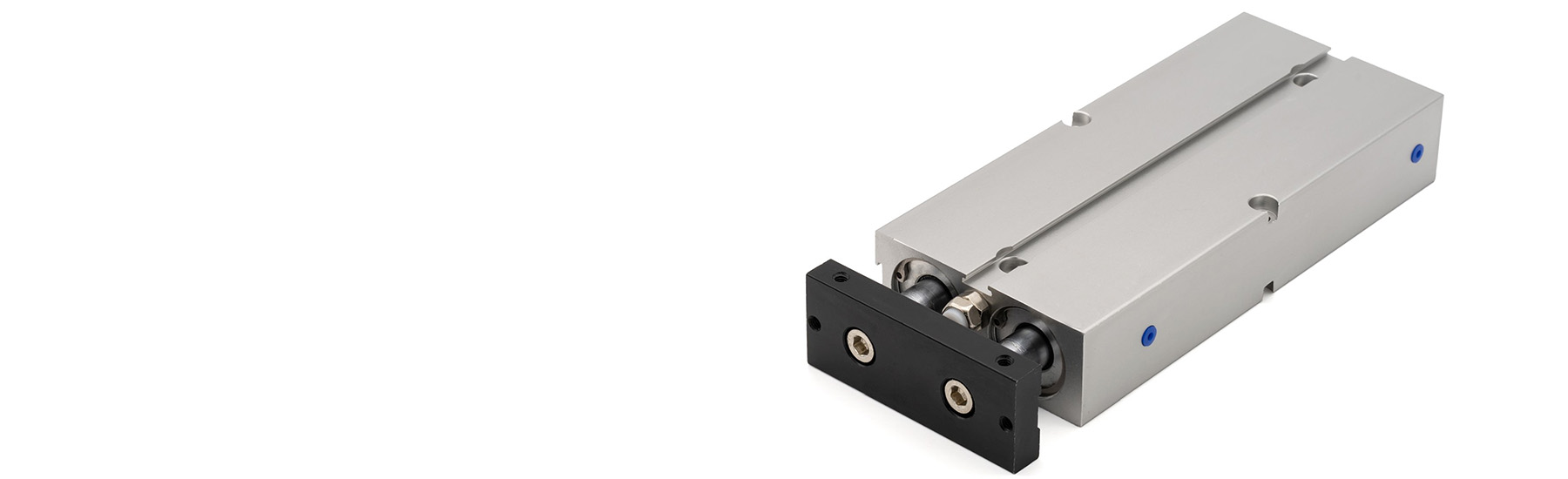

Особенности конструкции плоских пневмоцилиндров
У обычных пневмоцилиндров длина корпуса и, соответственно, штока во много раз превышает диаметр. Это делается намеренно, чтобы получить нужный большой рабочий ход, обеспечивая надежность и устойчивость к перекосам.
Однако эффективность плоских цилиндров достигается за счет увеличенного диаметра поршня при малой высоте, применения современных уплотнений и материалов, а также ограничения по ходу. Поэтому они выдают почти ту же силу, что и стандартные пневмоцилиндры, но занимают намного меньше места.

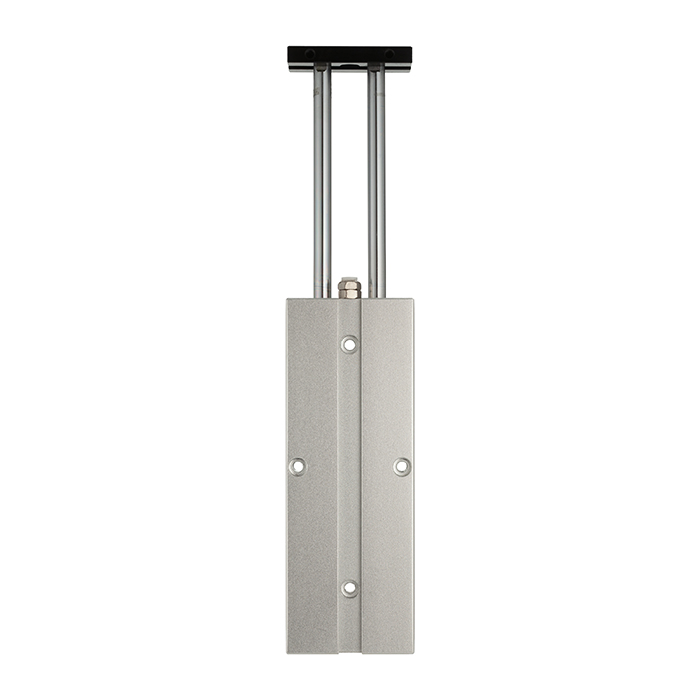

Устройство плоского пневмоцилиндра предусматривает наличие внутри каждого цилиндра подшипникового узла, который направляет шток и не дает ему вращаться. Здесь направляющая база очень короткая, что и позволяет так сильно уменьшить общую длину.
Кроме этого внутренние детали, включая поршень и крышки, спроектированы так, чтобы занимать минимальное пространство по оси. Фактически, конструкция плоских пневмоцилиндров позволяет сократить их длину до 50% по сравнению со стандартными моделями, работающими с тем же усилием.
Главные отличия плоских пневмоцилиндров
Основной принцип работы пневматики – преобразование энергии сжатого воздуха в механическое действие (линейное движение). Это касается всех пневматических цилиндров.
Главные отличия плоских моделей, которое является одновременно преимуществом и их ограничением, заключается в следующем:
- Длина хода. Плоские цилиндры физически не могут обеспечить большой ход. Когда стандартный пневмоцилиндр может перемещать шток на два метра и более, здесь конструкция ограничена короткими дистанциями, от 5 до 30-50 сантиметров. Они созданы для быстрого, мощного действия в ограниченном пространстве, а не для протяженных перемещений.
- Чувствительность к боковой нагрузке. Устройство плоских пневмоцилиндров имеет очень короткую внутреннюю опору для штока. Если на него начинает давить внешний вес или сила сбоку (боковая нагрузка), цилиндр становится нестабильным, может заклинить или даже выйти из строя.
- Компактность и монтаж. Основное преимущество плоских цилиндров заключается в их минимальной толщине и удобстве установки. Они отлично подходят для ситуаций, где пространство ограничено, а стандартные цилиндры просто не поместятся. Благодаря этому такие модели часто применяются на сборочных линиях и в автоматизированных системах.
Выбирая плоские пневмоцилиндры важно помнить, что они идеально подходят для работы в условиях дефицита пространства и выполнения коротких, но мощных движений. Для длительных перемещений и работы с высокими поперечными нагрузками лучше применять классические пневматические цилиндры.

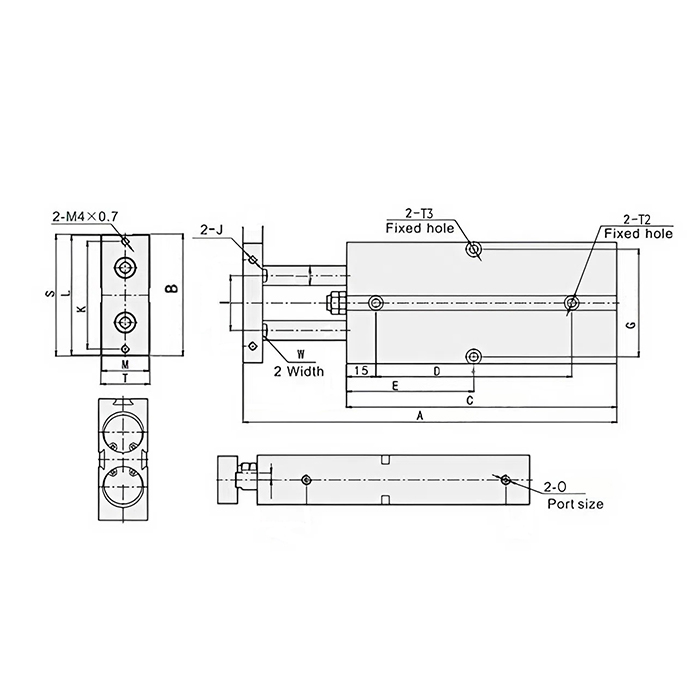

Технические характеристики плоских пневмоцилиндров
Плоские пневмоцилиндры выпускаются в широком диапазоне параметров, что позволяет подобрать модель под конкретные задачи автоматизации. Основные технические характеристики включают:
Благодаря этим характеристикам плоские пневмоцилиндры сочетают компактные габариты, силу и надежностью, оставаясь оптимальным выбором для автоматизированных систем с ограниченным пространством.
Примеры использования плоских пневмоцилиндров
За счет компактности, высокой силы и простоты интеграции, плоские пневмоцилиндры нашли широкое применение в различных отраслях промышленности. Ниже приведены примеры наиболее распространенных сфер их использования.
Автомобилестроение и машиностроение
Используются для зажима, фиксации и удержания деталей во время обработки. Являются неотъемлемым элементом при проведении сварочных работ и на станках, где важна точность позиционирования при ограниченном пространстве.
Часто устанавливаются в конвейерных системах для перемещения компонентов, работы с пресс-формами и тестового оборудования.
Роботизированные линии производства
Обеспечивают быстрые линейные перемещения при минимальной задержке, что критично для синхронизации действий манипуляторов. Выступают основным элементом в зажимных и позиционирующих узлах в автоматических сборочных установках.
Подходят для комплексов, где требуется высокая скорость цикла и надежность при компактной конструкции оборудования.
Пищевое производство и упаковка
Используются для операций захвата, проталкивания и фиксации упаковок, контейнеров или продукции на конвейере. Благодаря возможности установки специальных уплотнений цилиндры безопасны для применения в условиях контакта с пищевой продукцией.
Компактные размеры позволяют интегрировать их в упаковочные машины, дозаторы и сортировочные системы, где каждый сантиметр пространства имеет значение.
Заключение
Конструкция плоских пневмоцилиндров – это блестящий пример инженерного искусства, где минимализм сочетается с мощностью. Они предоставляют огромную выгоду в плане плотности оборудования, но при этом важно помнить о главном нюансе: плоский цилиндр не терпит, когда на него давят сбоку. При правильной интеграции и учете этой особенности, плоские пневмоцилиндры будут долго и надежно выполнять свою работу.
