Клапан седельный: основные виды и принцип работы

Время на прочтение: 2 мин
Клапан седельный: основные виды и принцип работы
Седельный клапан — это один из основных элементов промышленных систем трубопроводов. Такие устройства применяют в нефтегазовой, химической, пищевой промышленности, водоснабжении, фармацевтике и других сферах. Арматура герметична, обладает высокой пропускной способностью и несложной конструкцией.

Что такое седельный клапан

Это устройство, которое используют для регулирования напора рабочей среды в трубопроводе. Седельный клапан позволяет контролировать проходящий через него поток за счет изменения положения запорного элемента. Свое название арматура получила благодаря конструкции, которая включает седло внутри корпуса.


Устройство и принцип работы

Седельный клапан состоит из нескольких основных элементов:

  • Корпуса. Обеспечивает защиту внутренних каналов для потока рабочей среды от внешних воздействий.
  • Седла. Формирует соединение с запорным элементом.
  • Запорного элемента (затвора). Открывает или перекрывает поток рабочей среды.
  • Штока. Приводит в действие затвор.
  • Уплотнений. Предотвращают протечки.
  • Привода. Ручное, пневматическое, электрическое или гидравлическое устройство, воздействующее на шток.

Принцип работы седельного клапана заключается в изменении положения затвора. Он может опускаться на седло или отодвигаться от него, регулируя объем проходящей через клапан рабочей среды. При подъеме запорного элемента поток увеличивается, а при опускании — уменьшается.


Виды седельных клапанов

Седельные клапаны классифицируют по разным критериям.

По числу седел:

  • Односедельные. С одним седлом для регулирования потока.
  • Двухседельные. Оборудованы двумя седлами для разделения потока передаваемой среды.

По конструкции:

  • Прямые. Корпус расположен под прямым углом к направлению потока рабочей среды. Подходят для трубопроводов больших сечений.
  • Наклонные (угловые). Компактные изделия, корпус которых расположен не под прямым углом относительно потока. Такая конструкция снижает воздействие на устройство и трубопровод, обеспечивает высокую пропускную способность.

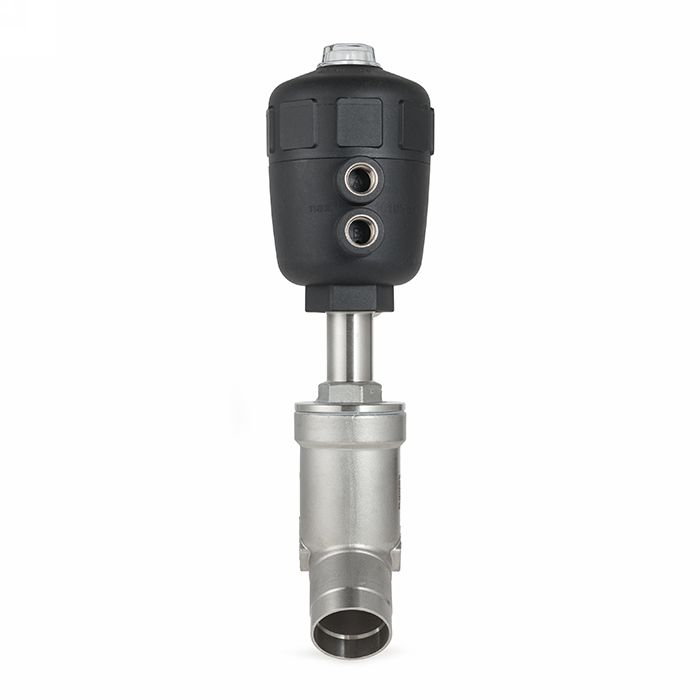

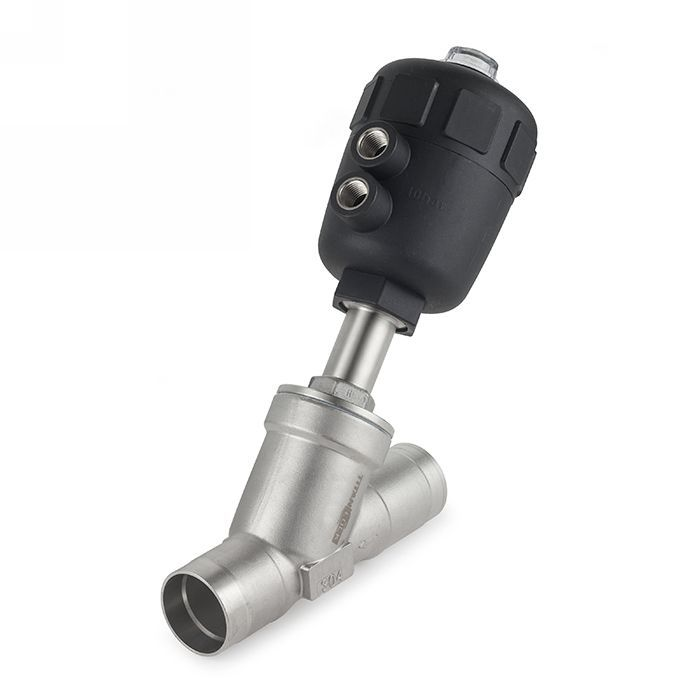

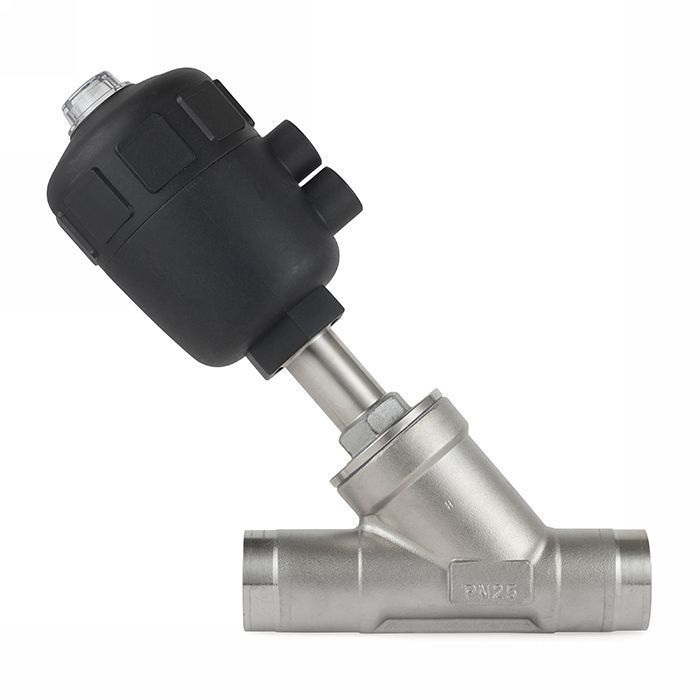

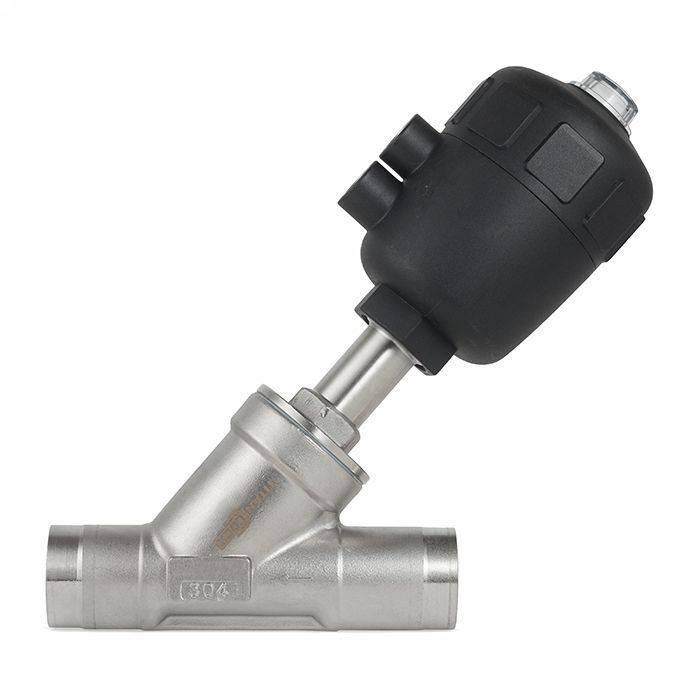

Седельный приварной.jpg Клапан седельный угловой TITAN LOCK

По принципу действия:

  • Отсечные. Используются для перекрытия потока и предотвращения протечек, если в трубопроводной системе возникают неисправности.
  • Регулирующие. Применяются для распределения рабочей среды на несколько потоков.

По типу управления:

  • Ручные. Управление осуществляется оператором вручную.
  • Автоматические. Управление происходит с помощью автоматики.

По материалу:

  • Бронзовые. Обладают высокой теплопроводностью, устойчивы к воздействию повышенных температур.
  • Латунные. Устойчивы к коррозии. Подходят для использования во взрывоопасных средах.
  • Из нержавеющей стали. Отличаются стойкостью к действию агрессивных сред, коррозии, перепадам температур и давлений. Седельные клапаны из нержавейки популярны в пищевой промышленности.

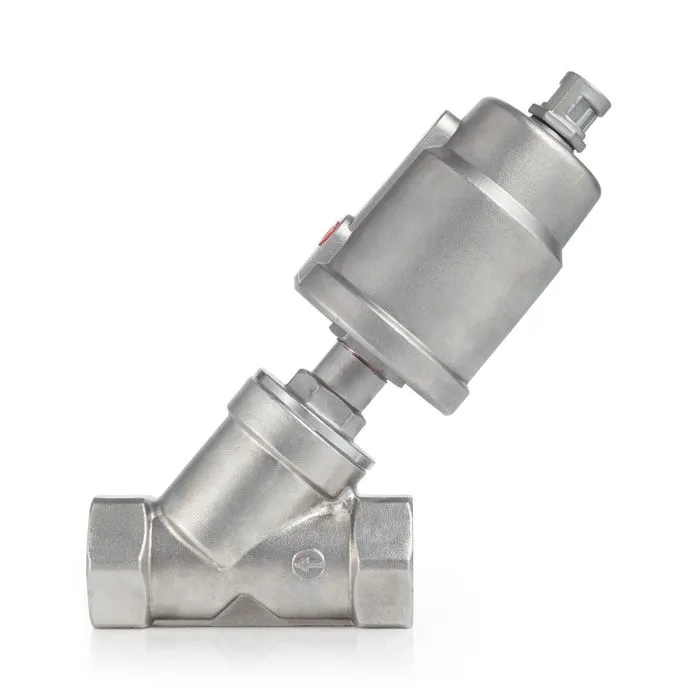

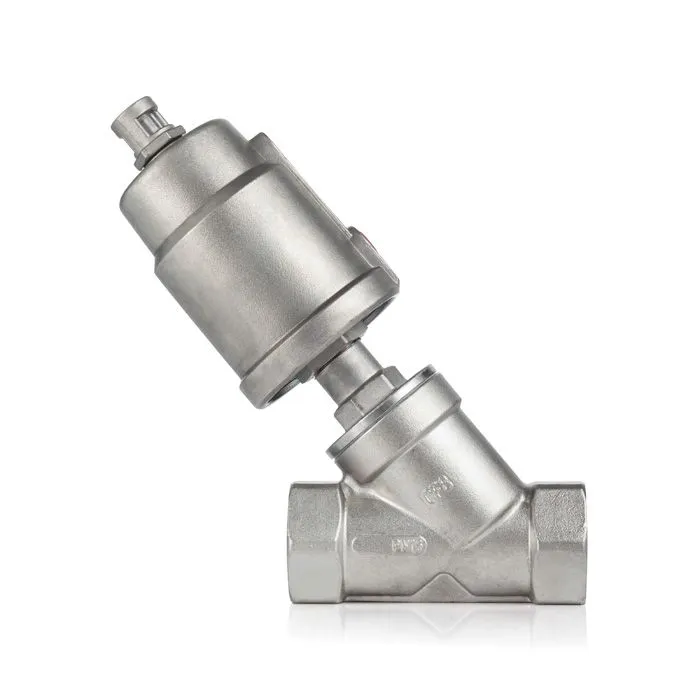

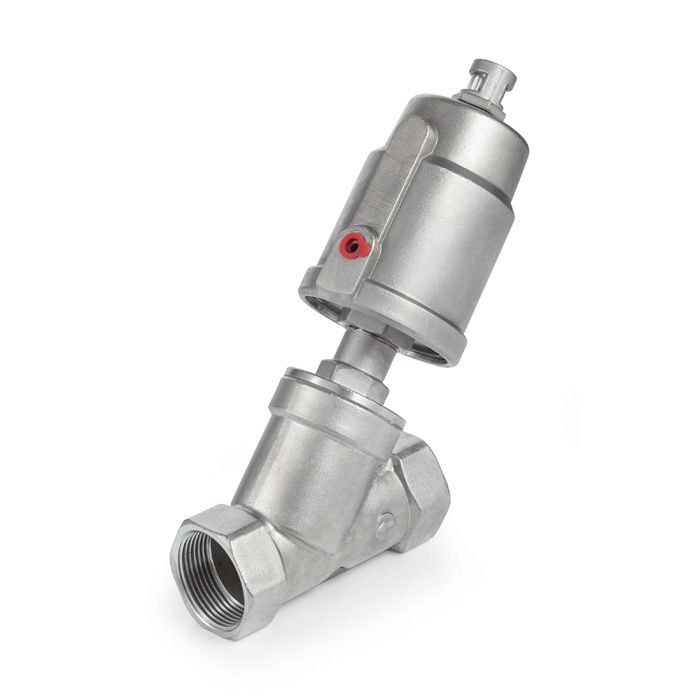

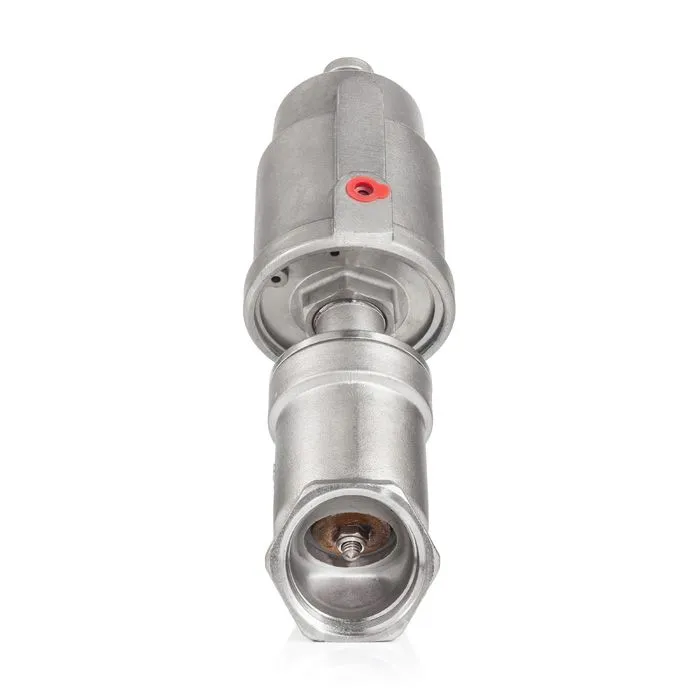

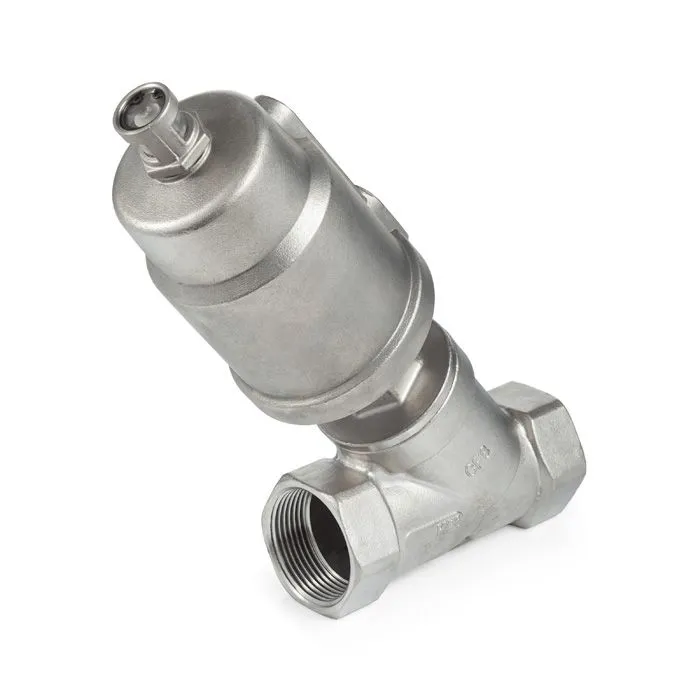

01_4-700.jpg Клапан седельный нержавеющий TITAN LOCK
