Виды шаровых кранов TITAN LOCK

Время на прочтение: 2 мин
Виды шаровых кранов TITAN LOCK
Шаровые краны являются одними из наиболее распространенных типов запорной арматуры как бытовой, так и производственной инженерной сантехники. Высокая популярность обусловлена тем, что даже при условии большого диаметра и пропускной способности они имеют небольшую строительную высоту. А для полного открытия достаточно сделать полуоборот.

Существуют различные виды шаровых кранов, которые отличаются способом соединения с трубопроводом, назначением, управлением, однако принцип их внутренней конструкции всегда одинаков. Основной запирающий орган арматуры – стальной шар, установленный в центре корпуса устройства. Для обеспечения прохода воды, газа или других веществ в нем проделано сквозное отверстие.

Несмотря на то, что шар плотно прилегает к внутренней части корпуса, он остается подвижным. Поэтому между ним и корпусом в местах входа и выхода среды дополнительно установлены уплотнители, которые защищают запирающий механизм от ее воздействия.

Какие бывают шаровые краны

В зависимости от типа присоединения шаровые краны бывают:

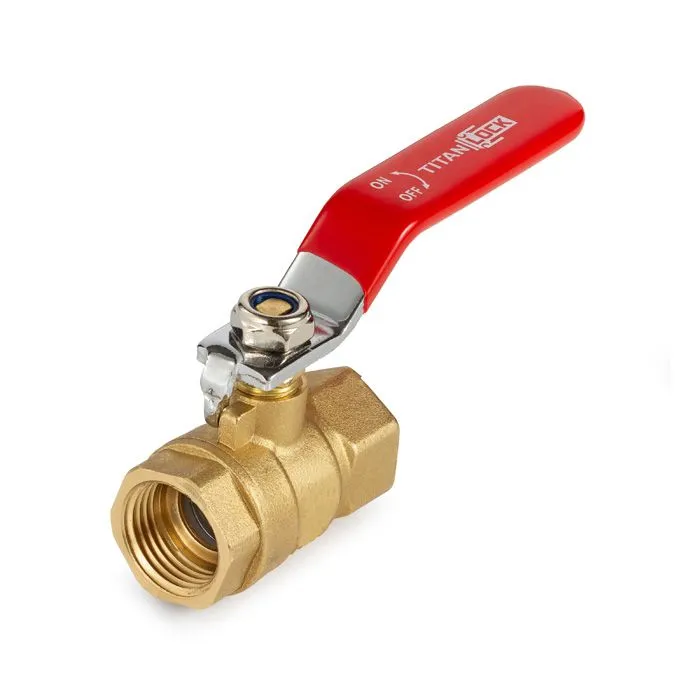

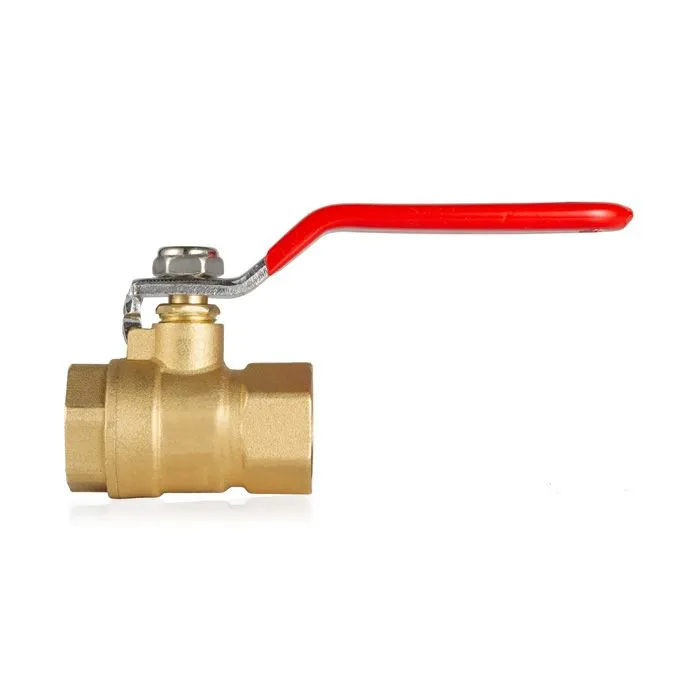

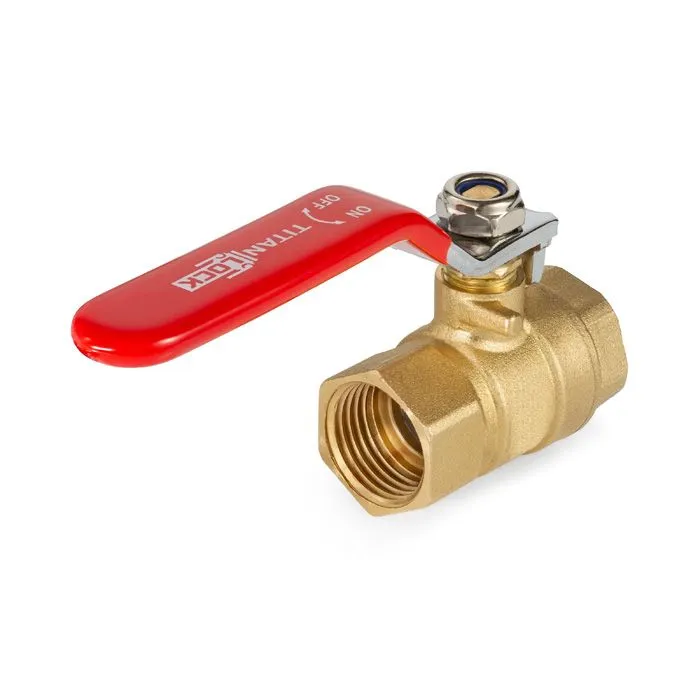

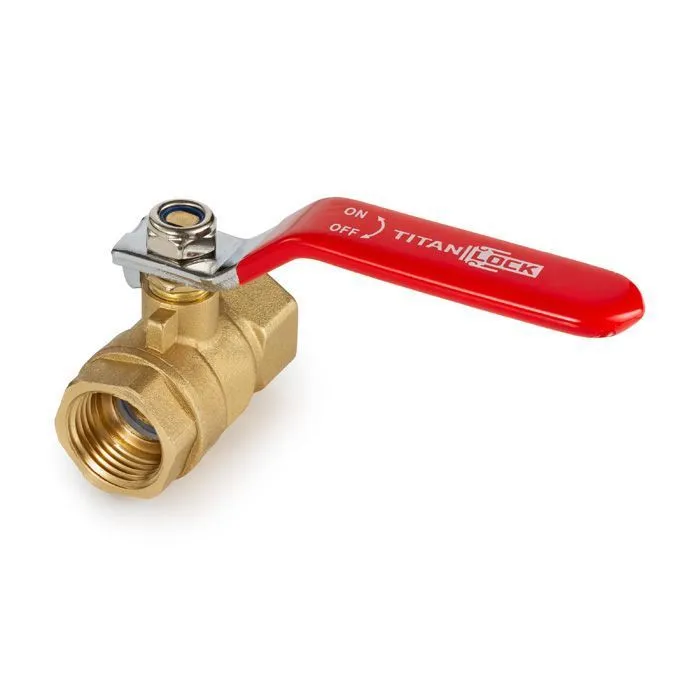

8ea40d5f95a8ad0454879a2d1c3b5769.jpgМуфтовые. Подключение к трубопроводу осуществляется с помощью резьбового соединения. Бывают шаровые краны с внутренней и наружной резьбой, что зависит от конкретной модели.





waorvwnqotfv6jutjjkq1bhny5esuhuk.jpgФланцевые. Для подключения к трубопроводу применяются фланцы, которые представляют собой плоские диски с отверстиями для болтов. Фланцевое соединение применятся на коммунальных и промышленных предприятиях.

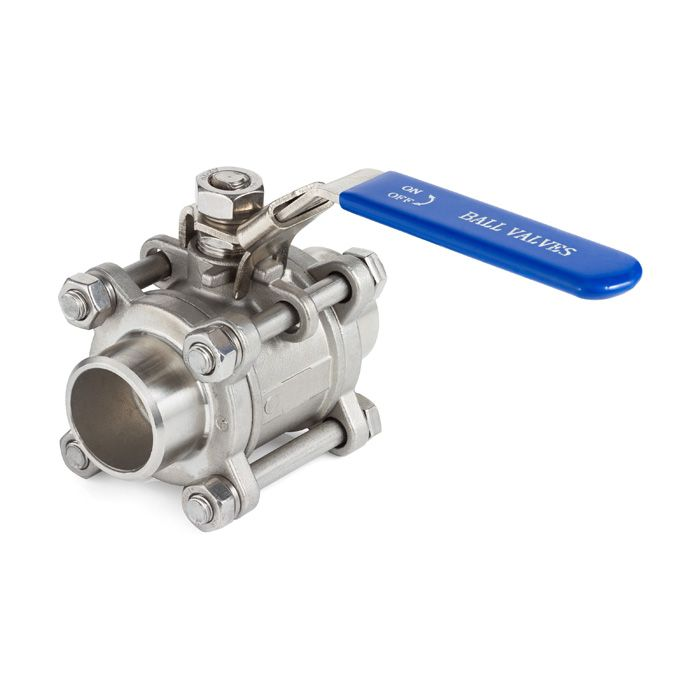

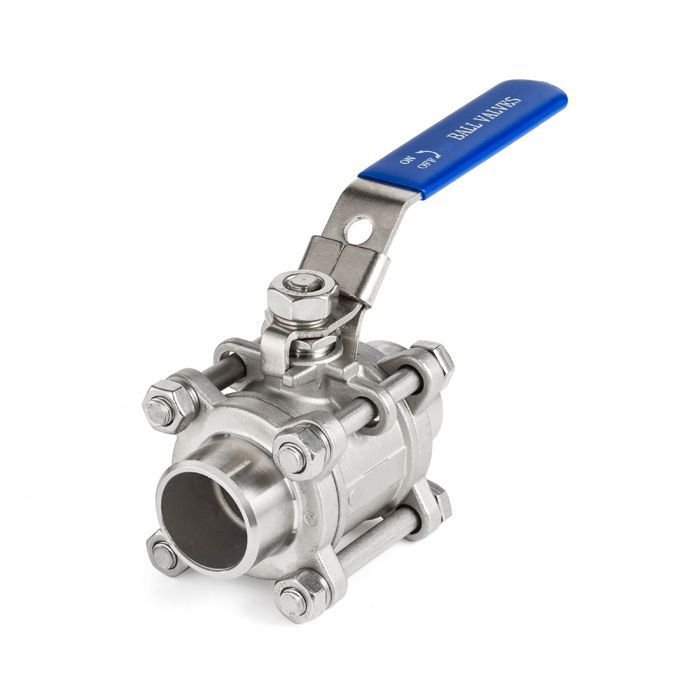

jhnfmnp0ojat0svyvseiep0f3ivhgbad.jpgПод сварку. Несмотря на сложность монтажа, который выполняется только с применением сварки, считается наиболее надежным типом подключения арматуры к трубопроводной системе. Преимущественно используется на участках с повышенными требованиями к герметичности.





e8caz9cps16fzqvejvlvwpic8uxbq801.pngПод clamp. Подключение к трубопроводу осуществляется с помощью специального быстрозажимного хомута. Простота соединения позволяет производить монтаж/демонтаж в сжатые сроки.  Наиболее часто применяются на предприятиях пищевой, фармацевтической и химической промышленности



Кроме способа присоединения, существуют разные типы управления шаровым краном. Ручное реализуется в виде рычага или «бабочки». Первый вариант преимущественно используется, когда необходимо быстро открыть/закрыть подачу среды. Шаровые краны типа «бабочка» применяются в ситуациях, когда на первом месте стоит вопрос компактности.







Также шаровые краны бывают цельносварные и составные.


b1p155q6g5lyni4y3ajw5y3k70dawiij.jpgЦельносварной кран является неразборным.





1phoim7b4gvg3f0yl6asg423dcsa5l68.jpgДвухсоставные краны состоят из двух частей. Например, кран шаровый двухсоставной TL75BVC-FM, в правой части которого есть вкрученный фитинг, который стыкуется с телом крана.

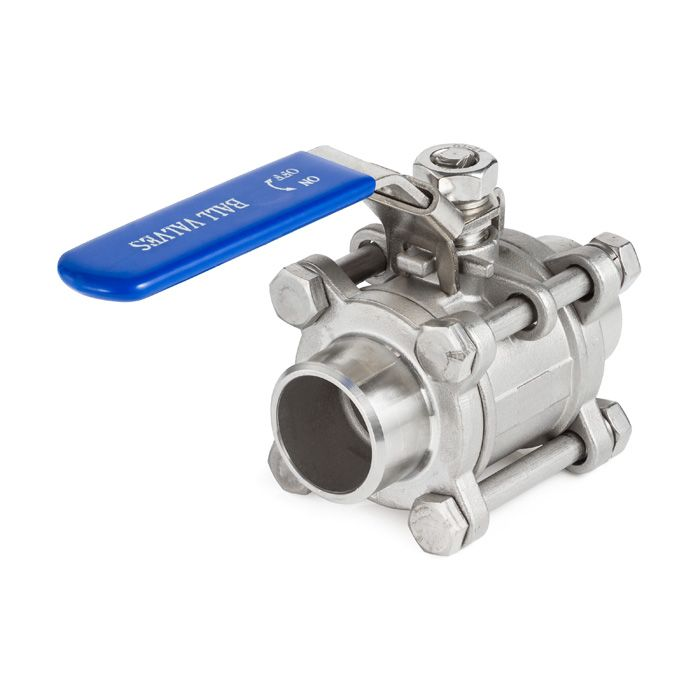

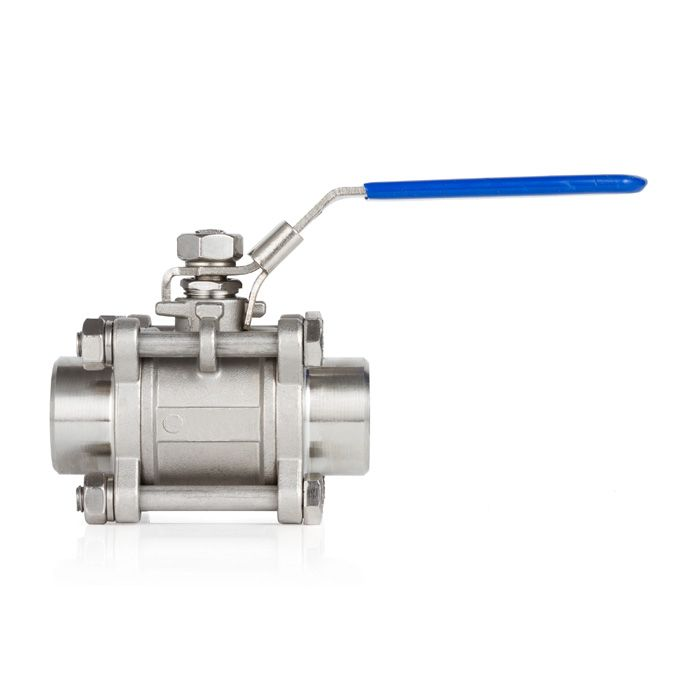

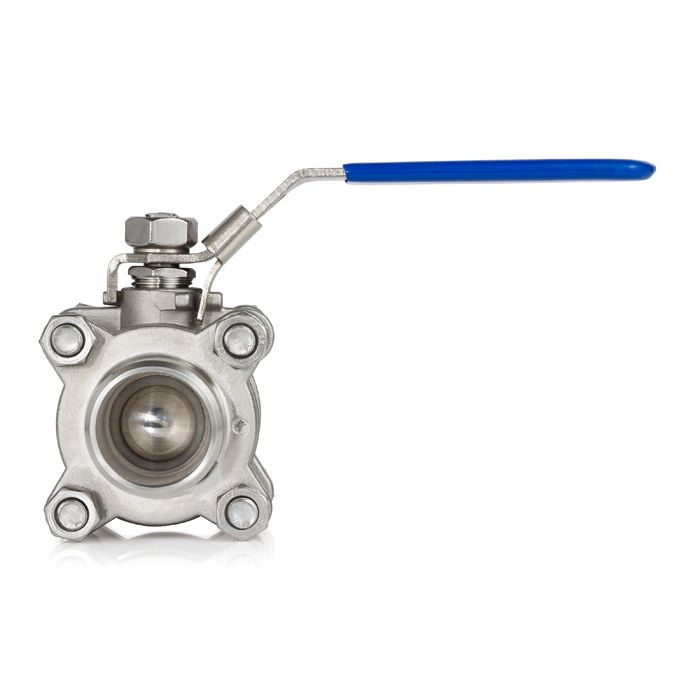

zxp9ygtkqtnwm2rai8ar4c69f0m3fmae.pngТрёхсоставной кран состоит из 3-х частей, которые стянуты шпильками. Такая конструкция позволяет демонтировать рабочую часть крана для ревизии или ремонта без полного демонтажа из трубопровода и предотвратить замену изделия целиком.

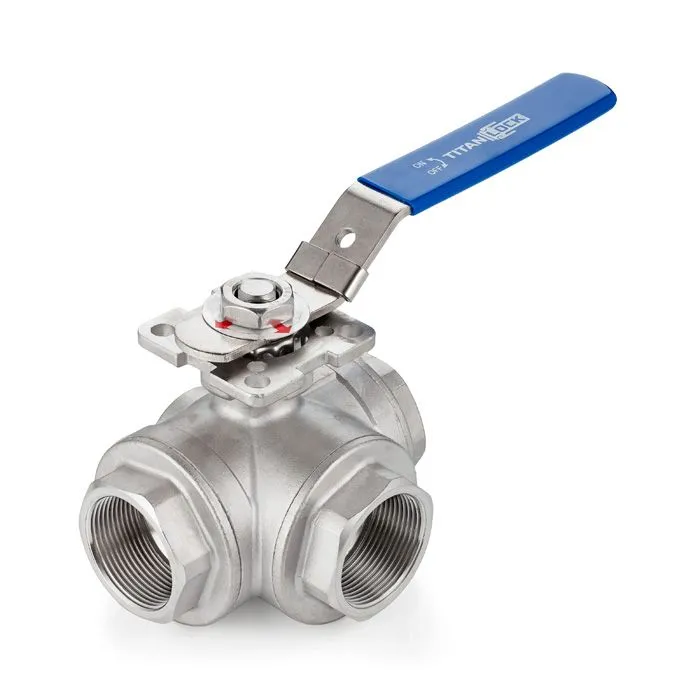

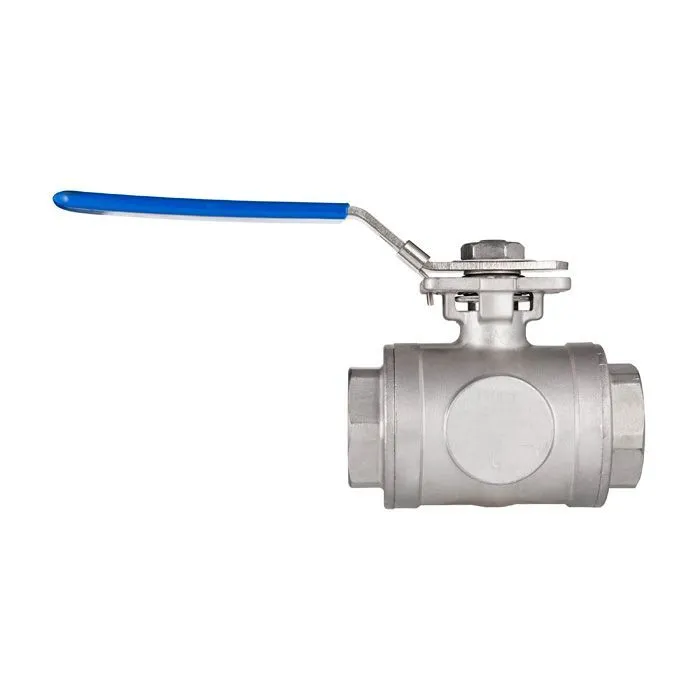

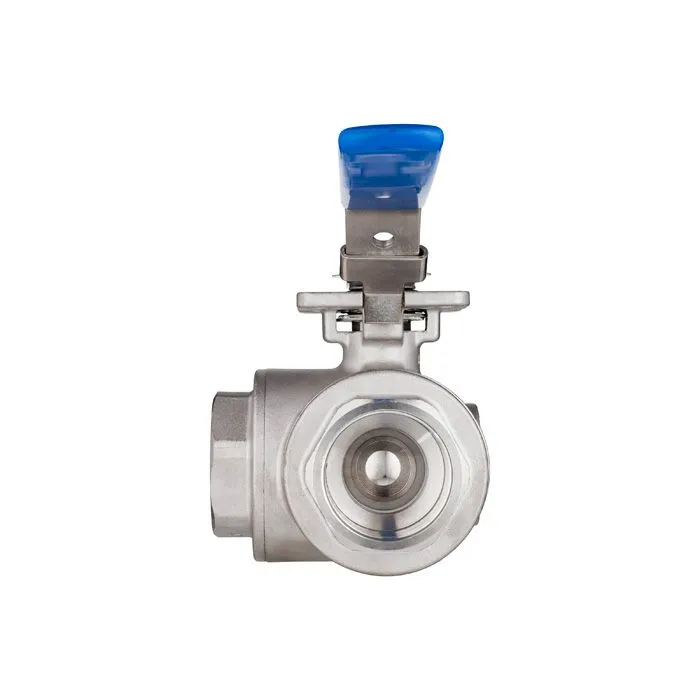

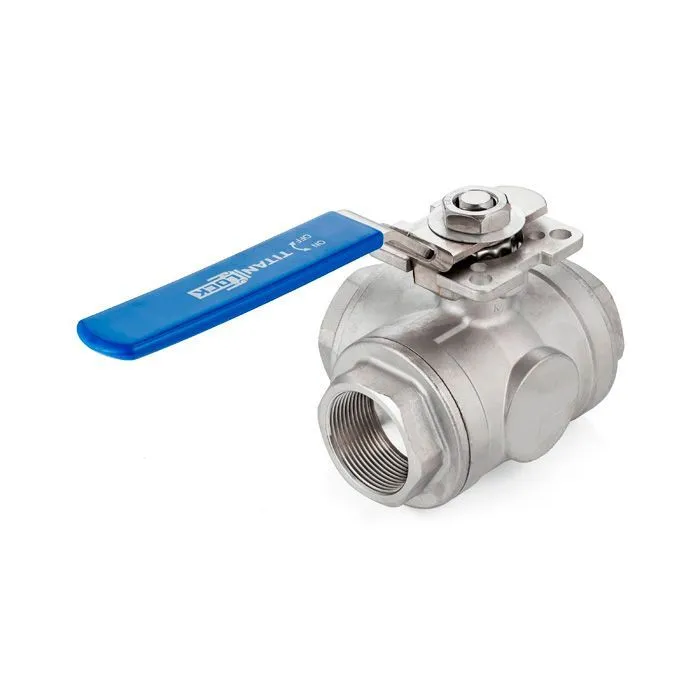

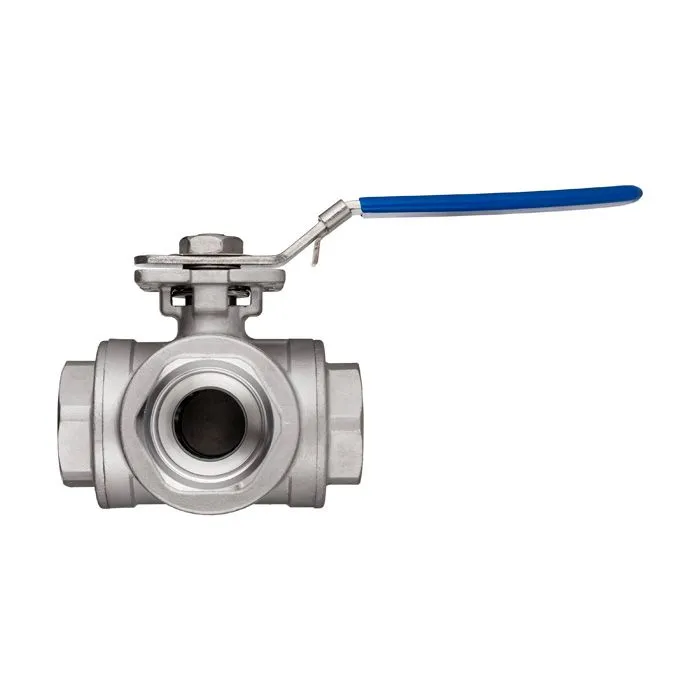

По количеству входов-выходов также существуют шаровые краны разной классификации: двухходовые, трёхходовые и многоходовые.






Компания TITAN LOCK выпускает различные виды и типы шаровых кранов, что позволяет каждому подобрать оптимальный вариант арматуры исходя из собственных потребностей.
