Маркировка кранов шаровых

Максим Серегин
Автор:
Эксперт TITAN LOCK
Максим Серегин
Время на прочтение: 2 мин
Маркировка кранов шаровых
Маркировка кранов шаровых – это информация, которая наносится на корпус трубопроводной арматуры о ее технических характеристиках и условиях эксплуатации. Она необходима для проведения соответствующих расчетов при проектировании и замене вышедшей из строя детали. Расшифровка маркировки шарового крана помогает выбрать арматуру под конкретные условия эксплуатации.
Важность правильного выбора трубопроводной арматуры

Шаровые краны – наиболее распространенные запорные устройства, используемые как на промышленных объектах, так и при разводке инженерной сантехники. Здесь представлен огромный ассортимент изделий, которые отличаются между собой материалом исполнения, диаметром, способом управления. Если неправильно подобрать шаровый кран, маркировка которого не отвечает конкретным условиям эксплуатации, это может привести к следующим последствиям:

• Пропуск среды. Арматура, конструкция которой разработана для управления потоком жидкой среды, не может одинаково эффективно перекрывать поток газообразного вещества.

• Утечки. Для контакта с агрессивными веществами используются специальные марки стали. Соответственно, если в трубопровод с кислотой или щелочью установить кран, рассчитанный на воду, это неизбежно приведет к скорому появлению свищей.

• Нарушение технологии. Применение кранов с неподходящим внутренним сечением может стать причиной нестабильности давления и сбоев в работе производственного оборудования. В случае с частными потребителями – бытовой техники.

Чтобы найти маркировку шаровых кранов, достаточно посмотреть на одну из сторон его корпуса.

Значение условных обозначений арматуры

Буквенные и цифровые обозначения, нанесенные на корпус изделия, строго стандартизированы, что позволяет с легкостью подобрать подходящий кран, если разобраться в значениях:


• DN. В соответствии с международными стандартами эта аббревиатура означает номинальный диаметр, что отвечает значению ДУ ГОСТ (условный диаметр).

• PN. Расшифровка этой маркировки крана шарового звучит, как номинальное давление. По сути, это максимальное рабочее значение напора, при котором можно использовать арматуру.

• WOG. Аббревиатура образована из первых букв слов: water, oil, and gas и обозначает среду, при которой возможна эксплуатация крана. Обозначает максимальное рабочее давление водяного пара при +100° по Фаренгейту. Маркируется в единицах измерения psi. Стандарт можно адаптировать к европейскому, например, 1000WOG = PN63.


• WSP. Аббревиатура от Working Steam Pressure. Указывает давление водяного пара и отражает максимальный номинальный уровень давления для крана при максимально высокой температуре. Маркируется WSP (или CWP).

• Марка сплава. Обозначение марки материала, из которого сделан корпус. Выглядит как набор букв и цифр, например, CW617N (латунь). Наличие этой информации необходимо для того, чтобы можно было определить безопасность применения арматуры при контакте с передаваемой средой.


• Также иногда на шаровые краны наносят обозначения различных стандартов. Например, изделие с маркировкой «NL» или «LF» означает, что кран произведён из латуни или меди не содержащих свинца.

Если вы сомневаетесь, что означает маркировка на шаровом кране, можете обратиться к компетентным специалистам TITAN LOCK за бесплатной консультацией.

Товары из статьи
Кран шаровый двухсоставной НР-ВР, резьба BSP 1", нерж. 304, TL100BVC-FM TITAN LOCK Кран шаровый двухсоставной НР-ВР, резьба BSP 1", нерж. 304, TL100BVC-FM TITAN LOCK Кран шаровый двухсоставной НР-ВР, резьба BSP 1", нерж. 304, TL100BVC-FM TITAN LOCK Кран шаровый двухсоставной НР-ВР, резьба BSP 1", нерж. 304, TL100BVC-FM TITAN LOCK Кран шаровый двухсоставной НР-ВР, резьба BSP 1", нерж. 304, TL100BVC-FM TITAN LOCK Кран шаровый двухсоставной НР-ВР, резьба BSP 1", нерж. 304, TL100BVC-FM TITAN LOCK

2 663 ₽

Нет в наличии
Кран шаровый двухсоставной НР-ВР, резьба BSP 1", нерж. 304, TL100BVC-FM TITAN…

Материал: нержавеющая сталь 304

Размер, дюйм: 1

Нет в наличии

1

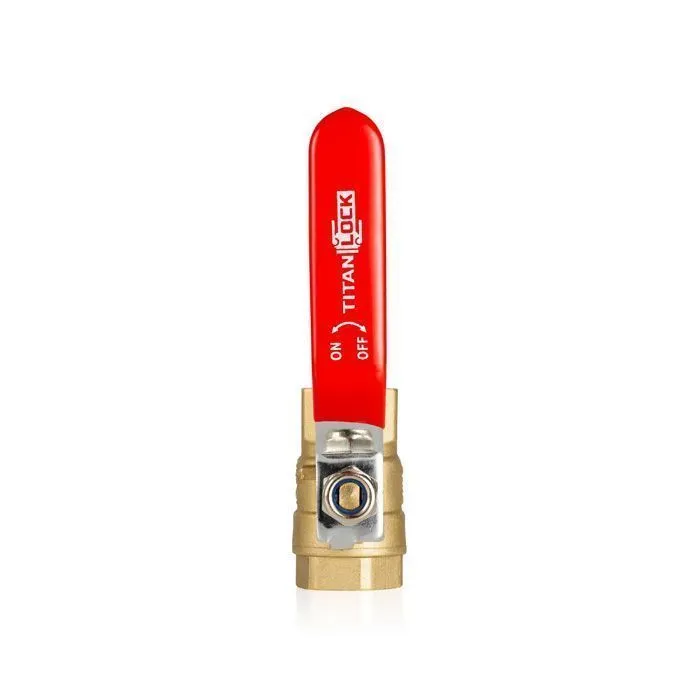

1in, шаровый кран, резьба BSP, латунь TL100BVBR TITAN LOCK 1in, шаровый кран, резьба BSP, латунь TL100BVBR TITAN LOCK 1in, шаровый кран, резьба BSP, латунь TL100BVBR TITAN LOCK 1in, шаровый кран, резьба BSP, латунь TL100BVBR TITAN LOCK 1in, шаровый кран, резьба BSP, латунь TL100BVBR TITAN LOCK 1in, шаровый кран, резьба BSP, латунь TL100BVBR TITAN LOCK

2 050 ₽

Много
1in, шаровый кран, резьба BSP, латунь TL100BVBR TITAN LOCK

Материал: латунь

Условный диаметр (DN): 25

Размер, дюйм: 1

Много

1

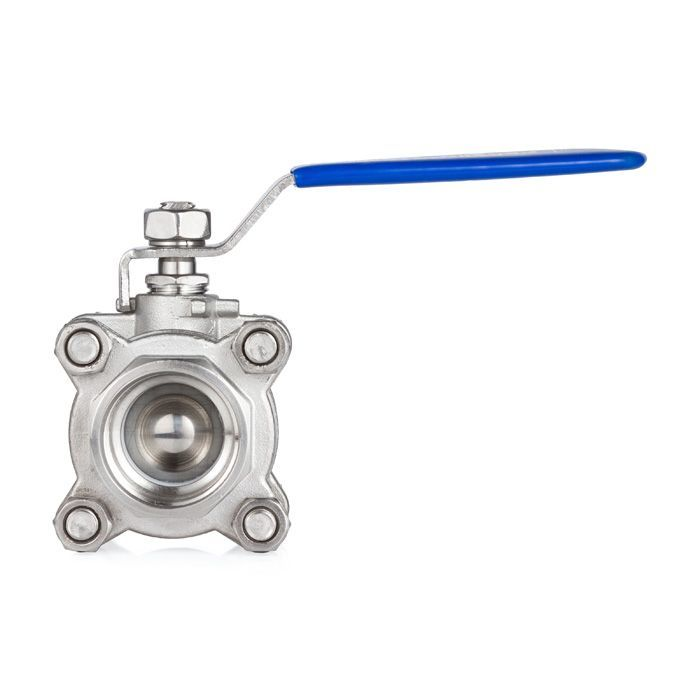

2in, Трехсоставной шаровый кран из нержавеющей стали (AISI 304) типа "резьба-резьба", TL200TPBVSS TITAN LOCK 2in, Трехсоставной шаровый кран из нержавеющей стали (AISI 304) типа "резьба-резьба", TL200TPBVSS TITAN LOCK 2in, Трехсоставной шаровый кран из нержавеющей стали (AISI 304) типа "резьба-резьба", TL200TPBVSS TITAN LOCK 2in, Трехсоставной шаровый кран из нержавеющей стали (AISI 304) типа "резьба-резьба", TL200TPBVSS TITAN LOCK 2in, Трехсоставной шаровый кран из нержавеющей стали (AISI 304) типа "резьба-резьба", TL200TPBVSS TITAN LOCK 2in, Трехсоставной шаровый кран из нержавеющей стали (AISI 304) типа "резьба-резьба", TL200TPBVSS TITAN LOCK

10 222 ₽

Нет в наличии
2in, Трехсоставной шаровый кран из нержавеющей стали (AISI 304) типа "резьба-резьба",…

Материал: нержавеющая сталь

Тип: трехсоставной

Размер, дюйм: 2

Нет в наличии

1

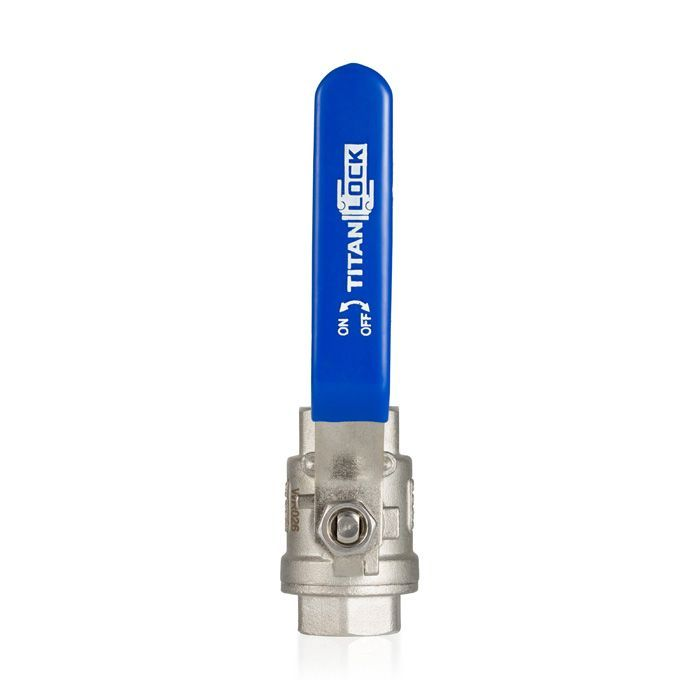

1,5in, шаровый кран, резьба BSP, нерж. сталь TL150BVSS TITAN LOCK 1,5in, шаровый кран, резьба BSP, нерж. сталь TL150BVSS TITAN LOCK 1,5in, шаровый кран, резьба BSP, нерж. сталь TL150BVSS TITAN LOCK 1,5in, шаровый кран, резьба BSP, нерж. сталь TL150BVSS TITAN LOCK 1,5in, шаровый кран, резьба BSP, нерж. сталь TL150BVSS TITAN LOCK 1,5in, шаровый кран, резьба BSP, нерж. сталь TL150BVSS TITAN LOCK
