Еврокуб (IBC) является наиболее распространенным типом емкостей, которые используются не только в различных отраслях промышленности, но и в быту для хранения и транспортировки сыпучих и жидких веществ. Он представляет собой пластиковый сосуд, помещенный в металлическую обрешетку и установленный на поддон. В верхней части расположена наливная горловина, а в нижней – патрубок с резьбой.
Правильный выбор переходника на еврокуб является критически важным этапом при организации любого технологического процесса. От надежности и герметичности соединений напрямую зависит стабильность работы системы, вероятность возникновения утечек, безопасность персонала и сохранность продукта.
Зачем нужны переходники для еврокубов
Резьба для подключения рукавов и прочего оборудования в этих емкостях имеет специфическое крупное исполнение (например, S60x6 или S100x8), поэтому напрямую она не совместима с большинством распространенных стандартов. Соответственно, без переходника для резьбы на кран еврокуба не обойтись.
Кроме этого, применение дополнительных фитингов решает следующие задачи:
- Подключение шлангов. Позволяют напрямую подсоединять шланги различных диаметров.
- Установка дополнительных кранов. Обеспечивают возможность подключения на выход еврокуба шаровый кран или вентиль для удобного слива и перекрытия потока.
- Интеграция в системы. Реализуют возможность соединения еврокуба к трубопроводам, насосам, системам фильтрации или другому технологическому оборудованию.
- Использование быстроразъемных соединений. Адаптеры под соединения типа Camlock (Камлок) или другие БРС позволяют быстро и надежно подключать и отключать магистрали.
Разнообразие переходников на резьбу еврокуба усложняет выбор оптимального варианта для решения конкретных производственных задач. Необходимо хорошо разбираться в их устройстве и особенностях каждого фитинга.
Устройство переходников для еврокубов
К основным конструктивным элементам переходников на еврокуб относят:
- Входную часть (подключение к еврокубу). Представляет собой накидную гайку с внутренней резьбой, соответствующей резьбе на сливном кране еврокуба. Например, S60x6, S75x6, S100x8 и другие размеры.

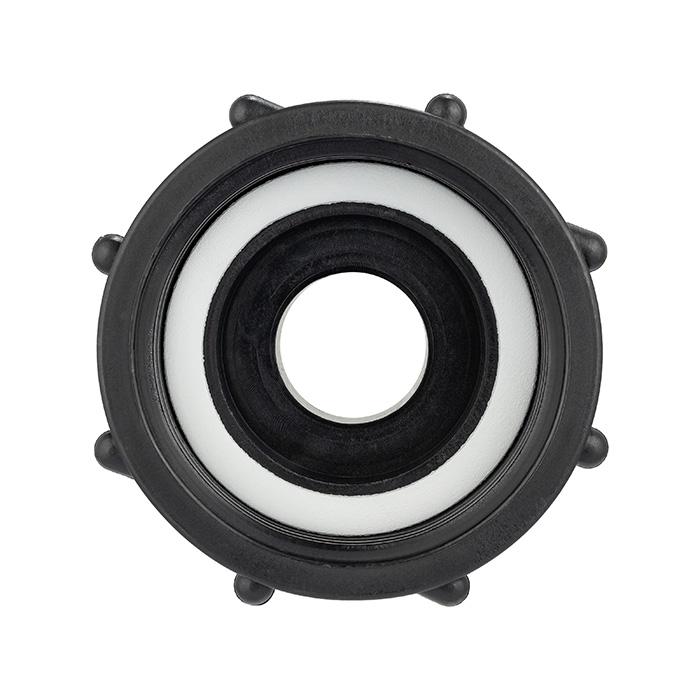

- Уплотнительный элемент. Внутри накидной гайки обязательно присутствует прокладка (кольцо) из эластичного материала (резина, силикон, EPDM, Viton). Она обеспечивает герметичность соединения между краном еврокуба и переходником. Выбор материала зависит от свойств вещества внутри емкости.
- Корпус переходника. Основная часть фитинга, соединяющая входную гайку с выходным элементом. Может быть сделана из пластика, латуни или нержавеющей стали.
- Выходная часть (подключение оборудования). Выпускаются в различном исполнении в зависимости от назначения переходника: наружная или внутренняя резьба (BSP, NPT), штуцер «елочка», для подключения арматуры, элемент быстроразъемного соединения, редукторы, разветвители.
Обратите внимание, что несмотря на разнообразие размеров и материалов, именно по типу выходной части осуществляется основная классификация переходников на крышку еврокуба или сливной кран.
Виды переходников на еврокуб
Существует различные варианты переходников, классифицируемых по типу выходного соединения:

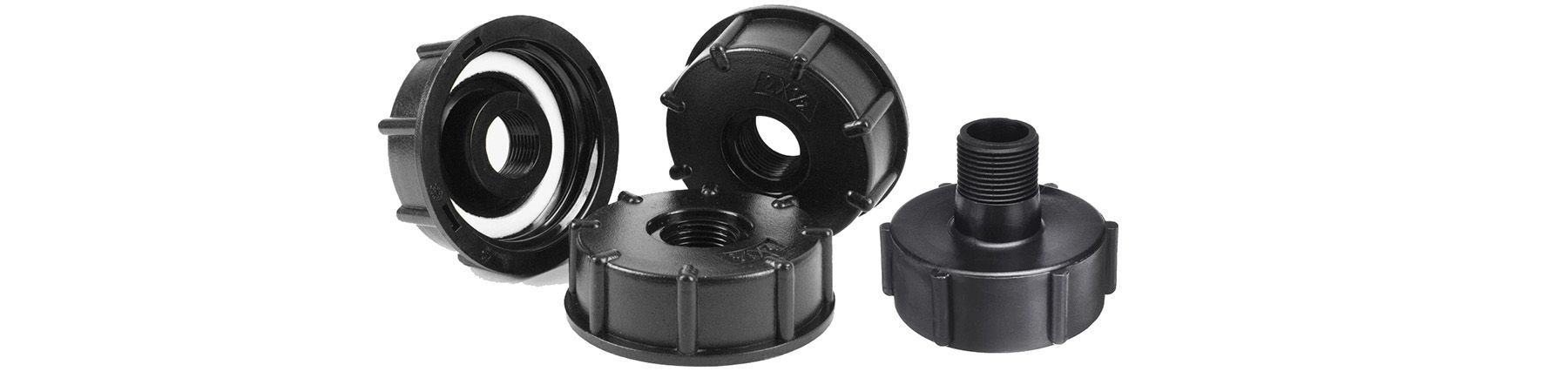

- Резьбовые переходники. Преобразуют резьбу еврокуба в стандартную трубную, например, S60x6 на 1" BSP наружная или S100x8 на 2" NPT внутренняя. Самый универсальный тип переходников для дальнейшего подключения фитингов.

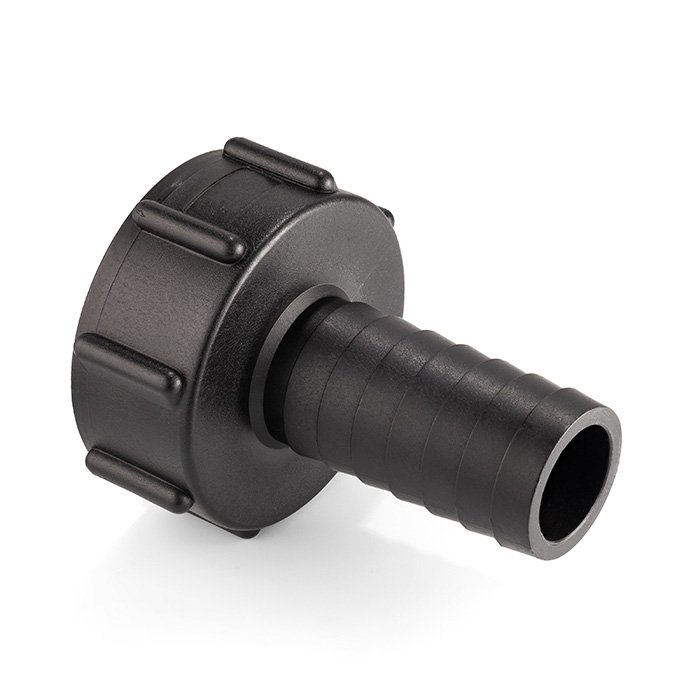

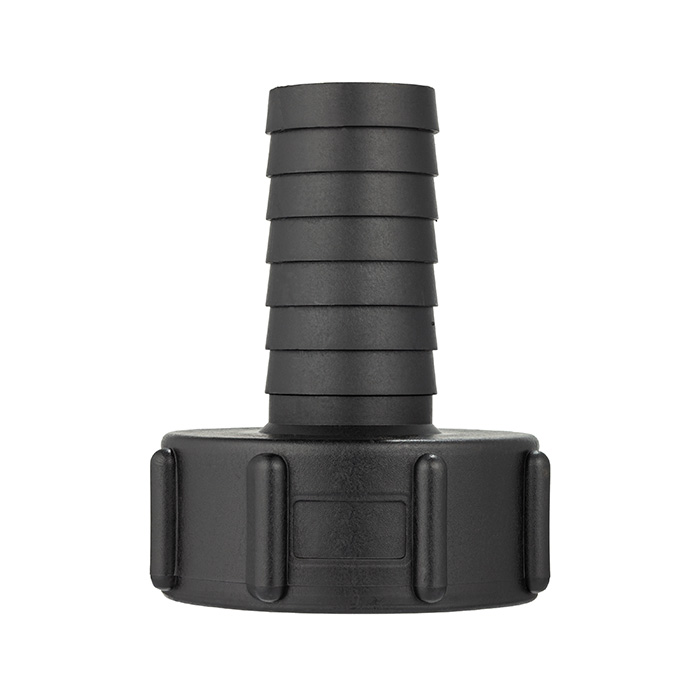

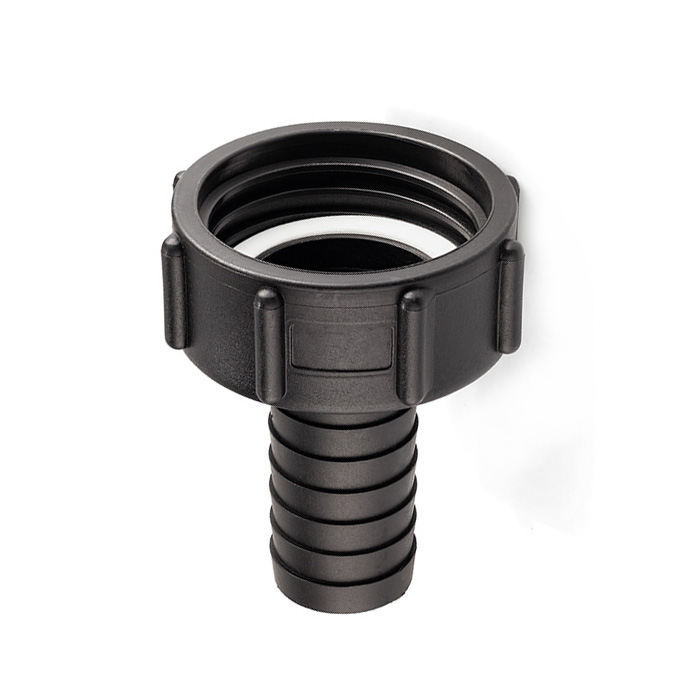

- Под шланг (со штуцером). Имеют штуцер типа «елочка» для надевания и фиксации различных рукавов хомутом. Переходники под шланг на еврокуб удобны для прямого слива или подключения гибких линий.
- С краном. Оборудованы встроенным шаровым или вентильным краном. Обеспечивают удобную регулировку потока при сливе из еврокуба.
- Camlock. Адаптируют выход еврокуба под систему быстроразъемных соединений. Позволяют быстро и надежно подключать/отключать шланги и оборудование.
- Переходники-редукторы. Уменьшают (или увеличивают) проходной диаметр. Например, переход с крана S100x8 (≈ 4 дюйма) на выход 2 дюйма.
- Переходники-разветвители. Имеют два или более выходных патрубка, позволяя подключать несколько линий одновременно.
Отдельно стоит отметить специализированные типы фитингов, которые могут включать фильтры, обратные клапаны, манометры и другое вспомогательное оборудование.
Особенности применения переходников для еврокубов
При использовании переходников важно учитывать несколько ключевых моментов:
- Совместимость резьбы. Краны еврокубов бывают с разным размером и шагом резьбы. Неправильный выбор приведет к невозможности установки или к не герметичному соединению. Перед покупкой переходника необходимо точно определить тип резьбы на вашем еврокубе.
- Химическая стойкость. Материал переходника (корпус) и уплотнительной прокладки должен быть устойчив к веществу, хранящемуся в еврокубе. Для агрессивных кислот и щелочей следует использовать изделия из химически стойкого пластика (ПНД, ПВДФ) или нержавеющей стали и со специальными уплотнениями (EPDM, Viton, PTFE).
- Механическая прочность. Пластиковые переходники могут быть повреждены при ударах или чрезмерных нагрузках на подключенный шланг/трубу. В условиях повышенного механического воздействия предпочтительнее применять металлические адаптеры.
Кроме этого, учтите пропускную способность. Конструкция переходника (особенно с краном малого диаметра) может ограничивать скорость потока жидкости из еврокуба. Учитывайте это при необходимости быстрого слива больших объемов.
Правильно подобранный и установленный переходник обеспечивает надежное, герметичное и удобное подключение еврокуба к вашему оборудованию, гарантируя безопасность и эффективность его использования.
