Как работает пневмоцилиндр двухстороннего действия?

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 2 мин
Как работает пневмоцилиндр двухстороннего действия?
Двухсторонний пневмоцилиндр преобразует энергию сжатого воздуха в линейное движение поршня. Он обеспечивает движение механизмов в прямом и обратном направлениях. Широкое применение устройства обусловлено простотой конструкции, надежностью в работе и доступностью компонентов.

Комплектация и материалы

Устройство состоит из цилиндра, поршня, штока, двух пневматических каналов. Для предотвращения утечек сжатого воздуха и сохранения давления используют уплотнительные элементы. Конструкция герметична, поэтому к рабочим частям не попадают пыль, влага и абразивные твердые частицы.

Для изготовления корпуса, штока, поршня используют прочные коррозионностойкие материалы: сталь, алюминий, чугун. Уплотнения выпускают из износоустойчивых полимеров.

Принцип работы

Пневмоцилиндр двустороннего действия работает по принципу попеременной подачи сжатого воздуха в каналы:

  • Движение в одну сторону. Сжатый воздух поступает в один из каналов, давит на поршень и заставляет его перемещаться в заданном направлении. Шток, прикрепленный к поршню, также приходит в действие и выполняет работу.
  • Движение в обратную сторону. Сжатый воздух подается в другой канал, давит на поршень с противоположной стороны и возвращает его в исходное положение.

Для чего нужен пневмоцилиндр

Пневмоцилиндры двухстороннего действия используют в различных механизмах и системах, где требуется линейное движение с возможностью перемещения в обе стороны.

Основные области применения:

  • Промышленное оборудование. Пневмоцилиндры используют в конвейерных системах, прессах, роботизированных манипуляторах, станках.
  • Автоматизация. Пневматические устройства применяют для управления движением заслонок, клапанов, зажимов и механизмов.
  • Строительная техника. Воздушные цилиндры устанавливают на экскаваторы, краны, бульдозеры.
  • Медицинское оборудование. Пневмоцилиндры применяют для управления движением кресел, столов, кушеток.

Универсальная конструкция позволяет адаптировать пневмоцилиндры под конкретные задачи в различных системах и механизмах.

Преимущества

Воздушные цилиндры двухстороннего действия отличаются неприхотливостью в обслуживании. Потребность в смазке отсутствует — уплотнительные элементы снижают силу трения и обеспечивают плавную работу устройства. Устройства надежные — способны выдерживать интенсивную эксплуатацию в течение длительного времени.

Установка и настройка пневмоцилиндров занимают минимум времени. Компактные размеры и легкий вес устройств позволяют использовать их в ограниченном пространстве. Установка и настройка пневмоцилиндров занимают минимум времени.



Titan Lock — гарантия надежности

Под брендом Titan Lock выпускают качественные воздушные цилиндры двухстороннего действия. В каталоге — широкий ассортимент устройств для разных сфер применения. Консультанты всегда готовы помочь с выбором оптимального варианта, учитывая ваши потребности и особенности системы.

Чтобы купить пневмоцилиндры с гарантией от производителя, достаточно заполнить заявку на сайте.

Товары из статьи
Пневмоцилиндр серии SC, 200X400, TLP-PC200X400SC TITAN LOCK

0 ₽

Нет в наличии
Пневмоцилиндр серии SC, 200X400, TLP-PC200X400SC TITAN LOCK
Нет в наличии

1

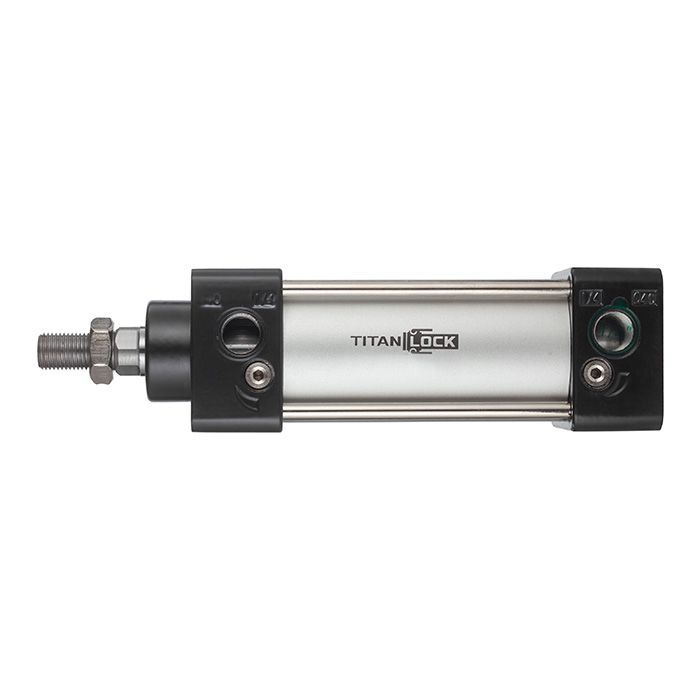

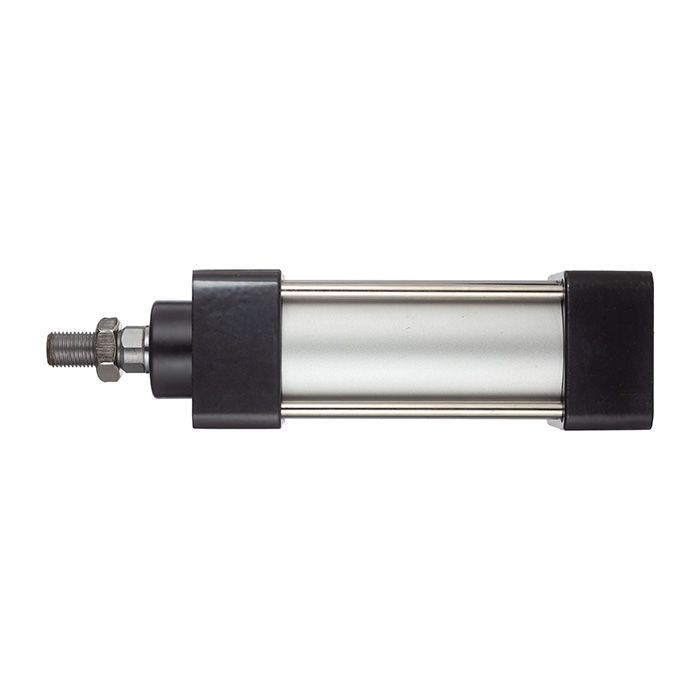

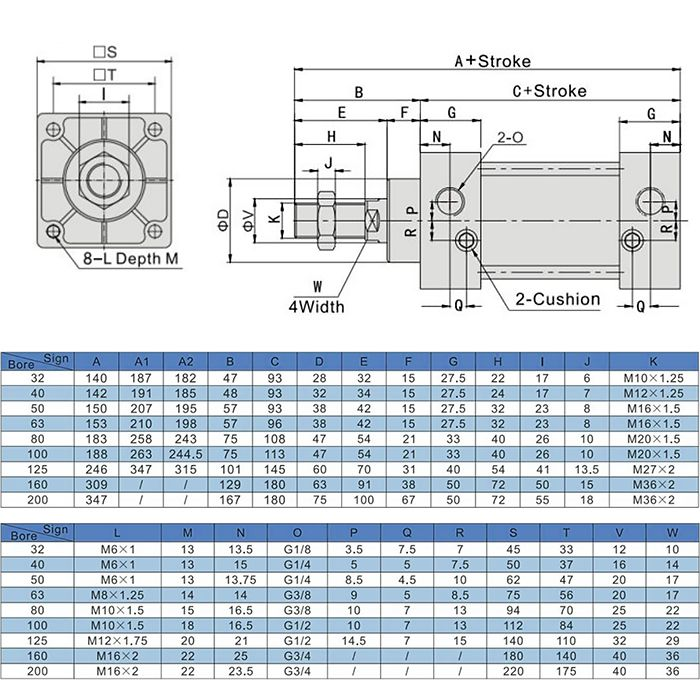

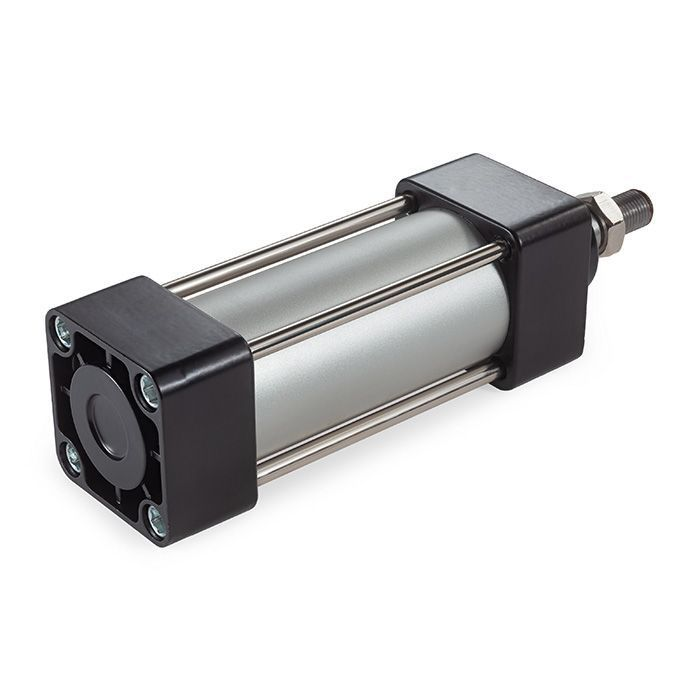

Пневмоцилиндр серии SC, 160X50, TLP-PC160X50SC TITAN LOCK
