РВД в сборе с фитингами: особенности выбора

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 6 мин
РВД в сборе с фитингами: особенности выбора
РВД – это неотъемлемый элемент машин и оборудования во многих отраслях промышленности, где требуется безопасная транспортировка рабочей жидкости под высоким давлением с сохранением гибкости трубопровода. Для подключения РВД требуются специальные фитинги, которые обеспечивают надежное соединение и эффективную передачу среды. Подбор фитингов осуществляется в соответствии с техническими параметрами транспортируемого вещества и особенностей эксплуатации самого шланга.

В данной статье рассмотрим особенности выбора фитингов для рукавов высокого давления, какие существуют разновидности и области применения.


Фитинги для рукавов высокого давления – что это такое?

Фитинги для РВД – специальные устройства, используемые для подключения их к оборудованию, например, трубопроводной арматуре или насосным агрегатам. Отличительной особенностью этого типа соединений является возможность их быстрого разъединения, когда транспортировка жидкости прекращается или необходимо выполнить техническое обслуживания шлангов. Конструкция фитинга сделана таким образом, что способна выдержать высокое давление даже при условии частых подключений/отключений рукава.

9ukqpzdv5lwuv317xjg2r00x2i6jhjju копия.jpg  РВД 4SP TITAN LOCK

Области применения

Рукава высокого давления с фитингами выступают важной частью гидравлических систем, получивших широкое распространение в различных отраслях промышленности:

  • Нефтехимия. В зависимости от диаметра РВД комплект может использоваться для транспортировки химических веществ или нефтепродуктов под высоким давлением, а также для работы гидравлических систем и оборудования.
  • Строительство. Применяются для перекачивания строительных смесей, а также выступают основным элементом гидравлической системы погрузочной техники.
  • Сельское хозяйство. РВД и фитинги используются в гидравлических системах автомобилей и сельскохозяйственной спецтехнике. Также могут применяться для подачи воды под высоким давлением и обеспечения работы оросительной системы, перекачки удобрений, пестицидов и последующего их разбрызгивания на поле.

Стоит отметить, что в каждой отрасли есть свой перечень комплектов рукавов и фитингов, что обусловлено не только разными условиями эксплуатации, но и общепринятыми отраслевыми стандартами.


Виды и типы фитингов для РВД

Соединения шлангов высокого давления бывают разных типов и конфигураций для удовлетворения различных потребностей. Их разнообразие настолько обширно, что не позволяет гарантировать обратную совместимость фитингов от разных производителей. Поэтому при выборе того или иного варианта необходимо проверять, соответствует ли деталь стандартам на конкретном оборудовании.

Однако, если обратить внимание на саму конструкцию фитингов, они классифицируются по типу хвостовика и соединения.


Разновидности фитингов РВД по типу хвостовика

Хвостовиком фитинга рукава высокого давления называется часть, которая вставляется внутрь шланга с последующим закреплением, обеспечивающим создание герметичного соединения. В зависимости от формы хвостовики бывают следующими:

  • Multifit. Это система, основанная на муфте с втягивающей гайкой, что позволяет организовать подключение к рукаву без использования сложных и дорогостоящих инструментов. Представленный тип хвостовиков является универсальным и подходит ко всем видам рукавов высокого давления, кроме навивочных, что обусловлено невозможностью снятия в них внутренней фаски.
  • Interlock. Отличается сложной конструкцией, состоящей из нескольких рифлёных или спиральных выступов. Подобная форма гарантирует дополнительное сцепление и предотвращает выскальзывание рукава даже при высоком давлении и вибрациях.Используется для обжатия рукавов навивочного типа.
  • Серия CS. Как и в случае с Interlock, этот хвостовик имеет кольцевые выступы (рифления) или бортики, но их форма такова, что не нужно снимать верхнюю и нижнюю фаску. Эти выступы врезаются в материал рукава при обжиме, создавая герметичное и прочное соединение.

При выборе конкретного типа хвостовика фитинга гидравлического обратите внимание на технические параметры системы, ведь в каждой есть свои особенности и ограничения. Например, Multifit подходит для РВД с двумя навивками, а серия SC и Interlock – для рукавов с четырьмя и шестью навивками.


Разновидности фитингов по типу соединения и исполнению

Кроме хвостовика, рукава высокого давления отличаются типом соединения между собой и другим оборудованием.

  • Фланцевые. Представляют собой диск с плоской поверхностью, которая скрепляется болтами с уплотнением для обеспечения герметичности под воздействием высокого давления.
  • DK. Имеют универсальный сферический и обратный конус. Это фитинги соответствующие российскому стандарту ГОСТ 42705-81, сделанные в метрической системе измерений. Они предназначены для соединения рукавов с диаметром от 6 до 50 мм.
  • Banjo. Поворотное соединение, которое может быть выполнено с метрической или дюймовой резьбой. Имеют характерную форму кольца с отверстием для болта, который проходит через центр. Таким образом получается герметичное и в то же время подвижное соединение, что делает эти фитинги идеальным решением для использования в ограниченном пространстве.
  • BSP. Резьбовое соединение, сделанное в соответствии с британским стандартом резьбы. Бывает двух типов: параллельное (BSPP) и коническое (BSPT). При использовании первого варианта обязательным является применение уплотнительного кольца. BSPT обладает самоуплотняющимися свойствами.
  • JIC. Фитинги соответствуют требованиям американского стандарта Joint Industrial Committee. представляют собой соединения с дюймовой американской резьбой и конусом уплотнения 74 градуса. Также эти фитинги определяются по характерному уплотнительному конусу, он особо примечателен на фитингах с наружной резьбой.
  • SF. Фитинги относятся к фитингам фланцевого типа с использованием уплотнительного кольца круглого или квадратного сечения.
  • Фитинги SF делятся на легкую (SFL/3000) и тяжелую (SFS/6000) серии. Каждая из двух серий исполняется в 3х вариантах: прямом 0°, угловом 45° и угловом 90°.

Каждый из представленных типов соединений фитингов рукавов высокого давления могут иметь три вида по углу поворота: прямые и угловые, которые в свою очередь бывают 45 и 90 градусов.

TB_i5-1_0031_img_9663_dp_set копия.jpg РВД TITAN LOCK в сборе

Преимущества и недостатки

Фитинги для шлангов высокого давления имеют несколько преимуществ по сравнению с другими вариантами соединений:

  • Надёжность. Они специально рассчитаны на работу в условиях экстремального давления и температур, поэтому изготовляются только из высококачественных устойчивых к окружающей среде сплавов.
  • Предотвращение утечек. При правильном выборе и соблюдении предписаний производителя относительно установки, фитинги обеспечивают герметичность даже в условиях механического воздействия.
  • Простота установки. В большинстве случаев фитинги РВД поставляются с резьбовым или быстросъемным соединением, что способствует ускорению сборки и разборки, сокращает время простоя.

К недостаткам представленных изделий отнесем высокую стоимость и проблемы совместимости. Неправильный выбор может привести к снижению работоспособности гидравлической или пневматической системы и аварийным ситуациям.


Как выбрать фитинг для РВД

Чтобы купить фитинг для рукава высокого давления, который гарантированно обеспечит герметичность и надёжность работы оборудования, необходимо определить конкретные требования, включая давление, температуру и тип жидкости. Убедитесь, что материал изделия совместим с транспортируемой и окружающей средой.

Подберите размер фитинга к диаметру шланга и проверьте правильность типа соединения. Если это резьба, она должна быть сделана по тому же стандарту, что и имеющееся оборудование.

Не менее важным фактором подбора фитинга выступает его материал. Например, сталь – прочный и надёжный материал, применяется в системах с высоким давлением и нейтральной транспортируемой средой.

Для оборудования с низким и средним давлением подойдёт латунь. Она не подвержена коррозии, подходит для контакта со всеми типами нефтепродуктов.

Нержавеющая сталь является наиболее устойчивой к агрессивной среде, поэтому фитинги из нее используются на предприятиях химической промышленности.

Важно приобретать фитинги только у проверенных поставщиков, чтобы избежать проблем с качеством и совместимостью. Менеджеры Titan Lock помогут подобрать фитинги под ваши параметры и характеристики системы РВД. Мы предлагаем продукцию высокого качества и широкий ассортимент изделий для различных условий эксплуатации. Также вы можете оставить запрос на изготовление изделия в специальном разделе нашего сайта.

Товары из статьи

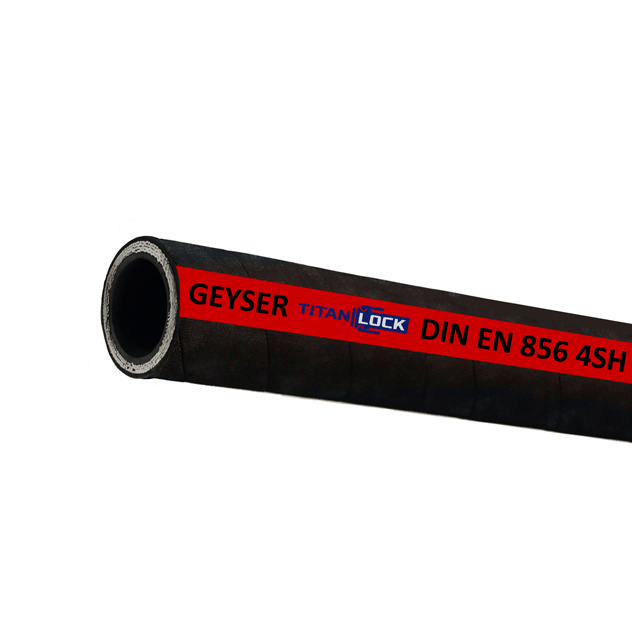

Рукав высокого давления GEYSER 4SH EN856, внутр.диам. 32мм, TLGY032-4SH TITAN LOCK Рукав высокого давления GEYSER 4SH EN856, внутр.диам. 32мм, TLGY032-4SH TITAN LOCK Рукав высокого давления GEYSER 4SH EN856, внутр.диам. 32мм, TLGY032-4SH TITAN LOCK
