РВД являются критически важным компонентом гидравлических систем. Они обеспечивают подачу жидкости под значительным давлением, которая используется в качестве носителя кинетической энергии для последующего выполнения механической работы посредством гидравлических поршней. Отсутствие защиты на рукаве высокого давления – серьезная угроза, которая может привести к поломке техники, дорогостоящим простоям или создать аварийную ситуацию на производстве.
Важность защиты рукавов высокого давления
Несмотря на то, что трубопроводы гидравлических систем рассчитаны на работу в экстремальных условиях, они часто подвергаются внешнему воздействию, которое негативно сказывается на сроке службы.
- Истирание. Контакт с металлическими поверхностями, абразивными материалами, землей, бетоном.
- Механические повреждения. Это могут быть удары, защемления или перегибы.
- Воздействие окружающей среды. Ультрафиолетовое излучение, перепады температур, химически активные вещества (масла, топливо, кислоты).
- Неправильный монтаж или эксплуатация. Превышение минимального радиуса изгиба, скручивание, установка шланга, не соответствующего рабочим параметрам оборудования.
При отсутствии защиты рукавов высокого давления любое из этих воздействий может привести к преждевременному износу внешнего слоя шланга, армирования и потери герметичности.
Материалы для защиты рукавов высокого давления
Не существует универсальной защиты рукавов высокого давления, её подбор зависит от конкретных условий эксплуатации и типа угроз повреждения. Рассмотрим наиболее распространенные типы материалов.
Текстильная защита
Преимущества представленного типа защиты для РВД – гибкость и легкость установки. Однако текстильные материалы плохо выдерживают воздействие агрессивных химических веществ и высоких температур.
- Полиэстер и нейлон. Обеспечивают хорошую устойчивость к истиранию и умеренную защиту от механических повреждений. Они гибкие, легкие и могут быть изготовлены в различных цветах для идентификации.
- Кевлар (арамидное волокно). Обладает исключительной прочностью на разрыв и устойчивостью к порезам и истиранию. Защита из кевлара применяется в условиях, где высок риск механических повреждений, например, в лесной промышленности или в горнодобывающей отрасли.
Текстильная защита выполняется в виде чехлов. При этом один чехол может быть сразу надет на несколько связанных между собой шлангов.
Металлическая защита
Металлическая защита для РВД преимущественно используется в самых экстремальных условиях, где требуется максимальная устойчивость шлангов к механическому воздействию.
- Сталь. Как правило, сделана в виде спиральной навивки или гибких металлических рукавов. Обеспечивает превосходную защиту от истирания, порезов, ударов и высоких температур. Применяется для рукавов высокого давления в горнодобывающей и металлургической промышленности.
- Алюминий. Небольшой вес – главное преимущество алюминиевой защиты. Поэтому она часто используется в конструкциях, где избыточная масса является критичной, например, в мобильном гидравлическом или пневматическом оборудовании. Алюминий обладает хорошей коррозионной стойкостью, что делает его предпочтительным выбором в условиях повышенной влажности или воздействия определенных химикатов, где сталь могла бы ржаветь. Алюминий менее устойчив к истиранию.
Важно отметить, что выбор металлической защиты должен учитывать не только внешние условия эксплуатации, но и особенности самого оборудования. Неправильно подобранный тип кожуха может привести к перегрузке конструкции, снижению гибкости системы или ускоренному износу компонентов.
Основные функции защиты для РВД
Защитные оболочки и покрытия решают несколько ключевых функций:
- Предотвращают износ внешнего слоя рукава при контакте с другими поверхностями.
- Смягчают удары, защищают от порезов, проколов и защемлений.
- Защищают материал шланга от разрушения под воздействием УФ-излучения, озона, химикатов и влаги.
- Предотвращение перегиба рукава, что может привести к повреждению армирования и снижению пропускной способности.
- Позволяют объединять несколько рукавов вместе, делая систему более аккуратной и предотвращая спутывание.
- Продлевают срок службы рукава, откладывая необходимость его замены.
Отдельно стоит отметить повышение уровня безопасности. В случае небольшого повреждения внешнего слоя рукава защита может временно сдерживать утечку, давая время на остановку оборудования. Также яркие цвета защитных оболочек улучшают видимость рукавов.
Типы защитных оболочек
Кроме материала, защита для РВД отличается исполнением, которое подбирается в зависимости от условий эксплуатации:

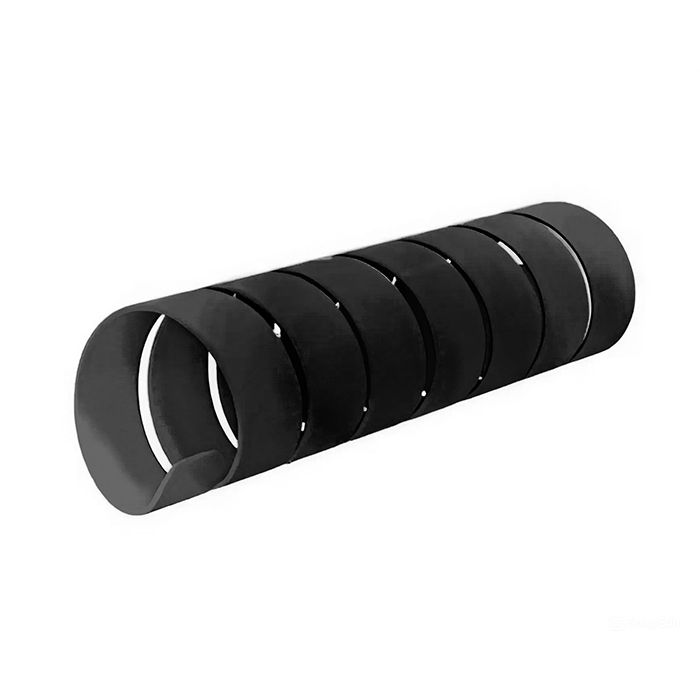

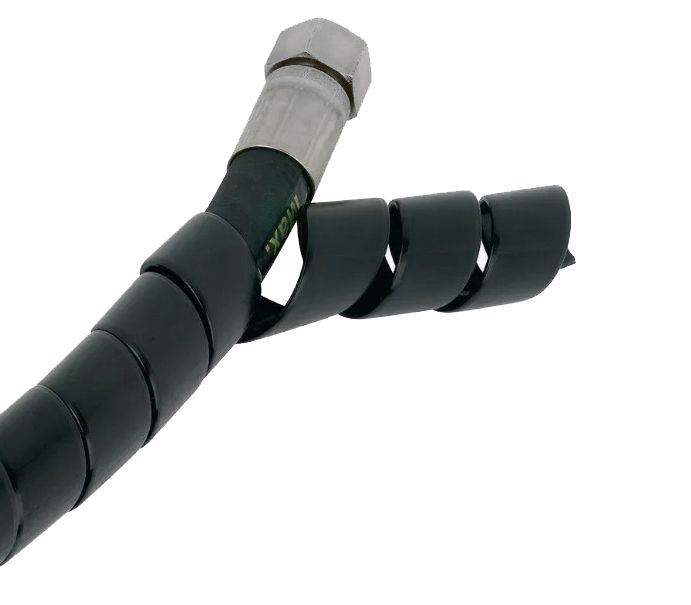

- Спиральная. Представляет собой спирально намотанный профиль из полимера (ПВХ, полиуретан) или металла. Легко монтируется, обеспечивает круговую защиту от истирания и умеренных ударов, помогает поддерживать радиус изгиба.
- В виде рукава. Преимущественно плетеные или тканые рукава из текстильных материалов. Гибкие, легкие, удобные для объединения рукавов в пучки, хорошо защищают от истирания.
- Термоусадочные рукава. Полимерные трубки, которые сжимаются при нагревании, плотно облегая шланги высокого давления. Обеспечивают герметичную защиту от влаги и агрессивной среды.
- Жесткие или полужесткие кожухи. Используются для прокладки РВД вдоль станины машин или в других местах, где требуется максимальная механическая защита от ударов и защемлений.
- Оборачиваемые рукава с липучкой. Отличаются простотой установки на уже смонтированные шланги без необходимости их демонтажа. Обеспечивают защиту от истирания и объединение в пучки.
Учтите, что оптимальное решение – это то, которое наилучшим образом соответствует специфике рабочей среды и обеспечивает необходимую долговечность и безопасность при минимальных затратах.
Рекомендации для специалистов и инженеров от Titan Lock
Компания Titan Lock специализируется на производстве и реализации решений для гидравлических систем, рекомендует обратить внимание на следующее параметры при выборе защиты для РВД:
- Условия эксплуатации. Определите основные риски (истирание, удары, химикаты, температура, УФ-излучение). Это является ключевым фактором для выбора правильного материала и типа защиты.
- Цена. Качественные защитные оболочки дороже, но их стоимость ниже потенциальных расходов на ремонт, простои и устранение последствий аварии.
- Подбор материала. Выбор напрямую зависит от окружающей среды и интенсивности эксплуатации оборудования. Для высокого истирания подойдет полиуретан или металл, при возможном контакте с агрессивной химией – ПВХ или фторопласт, а для риска порезов – кевлар или сталь.
- Температурный диапазон. Убедитесь, что выбранный материал защиты сохраняет свои свойства при рабочих температурах оборудования и окружающей среды.
Правильно подобранная и установленная защита для рукавов высокого давления – это инвестиция в надежность, безопасность и долговечность вашего оборудования. Игнорирование этого аспекта может привести к гораздо большим проблемам и расходам в будущем.
