К резьбовым крепежным изделиям относят шпильки, болты, гайки, шурупы, винты, саморезы. Также винтовую нарезку наносят непосредственно на соединяемые детали. Основная характеристика резьбы — единица измерения параметров ее профиля. В России и странах СНГ в основном используют метрическую систему — шаг определяют в миллиметрах. В Великобритании, США и Канаде параметры крепежа преимущественно измеряют в дюймах.
Отличия метрической и дюймовой резьбы
Чем метрическая резьба отличается от дюймовой? Рассмотрим три основных критерия:
- способ расчета шага. В метрической системе шаг равен расстоянию между двумя соседними гребнями резьбы. В дюймовой — за шаг принимают количество витков, приходящихся на 1 дюйм длины нарезки;
- угол наклона при вершине. Верхний угол профиля метрической резьбы составляет 60 градусов, дюймовой — 55 градусов;
- профиль резьбовых гребней. Из-за разницы угла наклона при вершине визуально видно, в чем отличие метрической и дюймовой резьбы. Гребни с профилем 60 градусов более широкие, сбалансированные. Дюймовые витки выглядят более узкими из-за острого угла наклона.

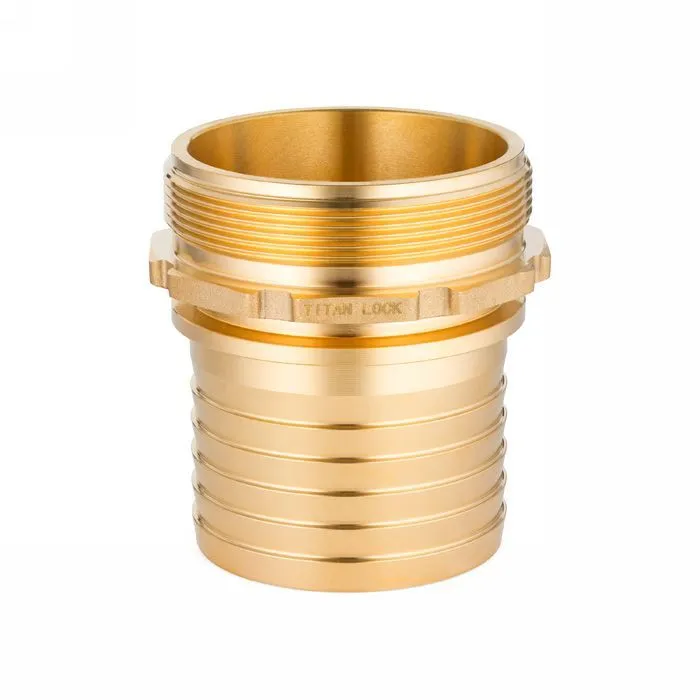

Ниппель переходной TITAN LOCK из стали, с дюймовой резьбойЗачем различать меры длины резьбы?
Итак, отличие метрической резьбы от дюймовой заключается не только в единицах измерения — у каждого типа присутствуют конструктивные особенности. Из-за разницы в значениях диаметра и шага, детали с резьбовыми соединениями разных типов несовместимы. Даже если размеры будут приблизительно равны, разница в углах вершин не позволит выполнить правильное соединение крепежей.
Какие еще параметры учитывают при выборе резьбы?
Резьбовые соединения характеризуются параметрами:
- наружный диаметр — измеряют между верхними точками двух диаметрально противоположных гребней;
- внутренний диаметр — определяют между нижними точками двух диаметрально противоположных борозд;
- глубина резьбы — измеряют от вершины до основания профильного гребня;
- направление витков — правой считают нарезку, которая затягивается по часовой стрелке. Левая (обратная) — закручивается в противоположном направлении.
Гидравлический шаровый кран TITAN LOCK с метрической резьбойИнструменты измерения
Самый грамотный ответ на вопрос, как отличить метрическую резьбу от дюймовой — использовать специализированные инструменты. Это калибры и шаблоны с предельными контурами, резьбомеры, микрометры, штангенциркули. При этом контролируемый параметр измеряют многократно, чтобы уменьшить влияние погрешностей.
Примеры сравнения размеров и соответствий
