Трехходовой кран: устройство и принцип действия

Особенности устройства

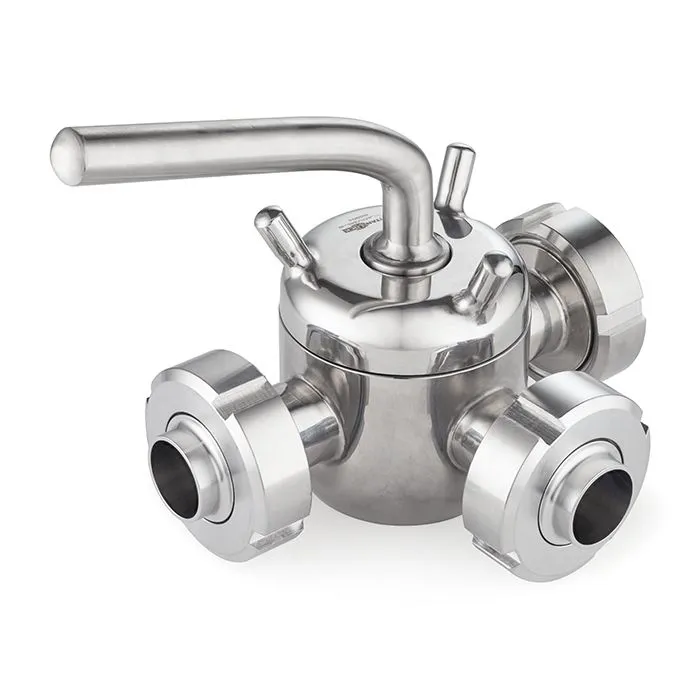

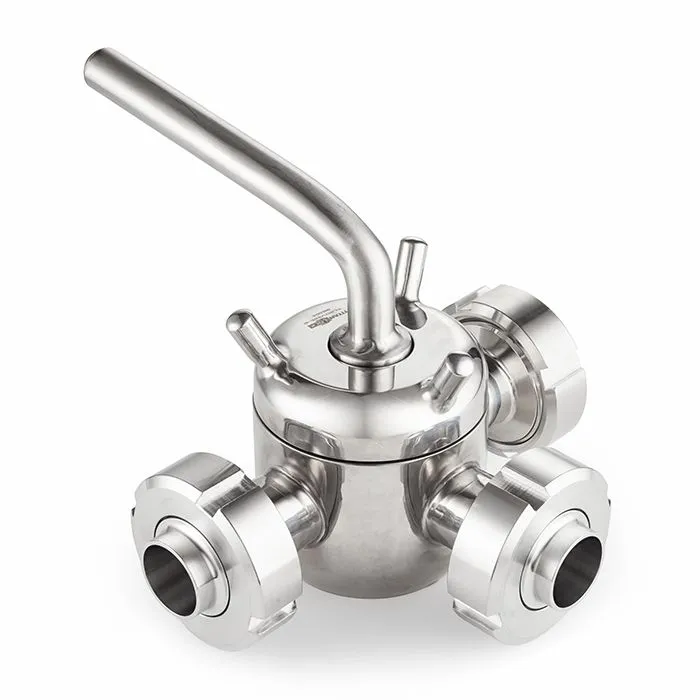

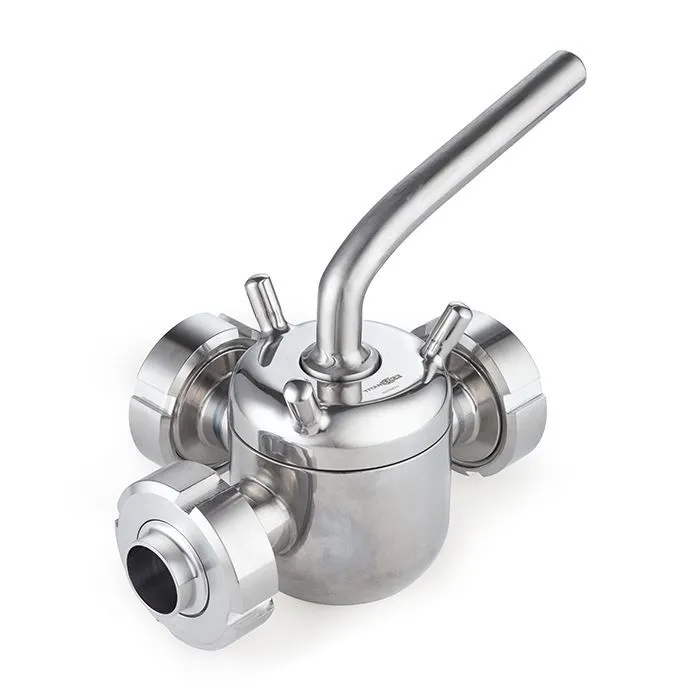

Конструкция такого крана проста и надежна, что обеспечивает удобство использования. Она включает:

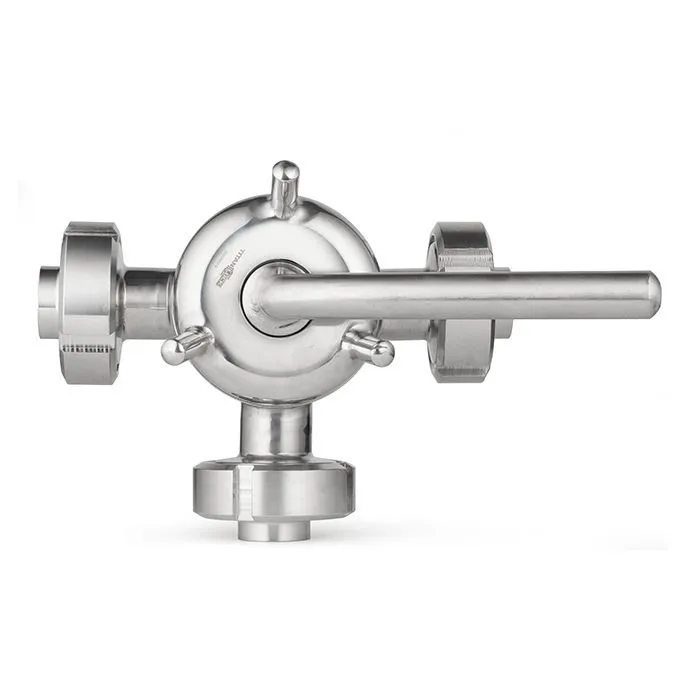

• Герметичный корпус Т-образной формы, который может быть изготовлен из разных материалов: латунь, чугун, сталь или пластик.

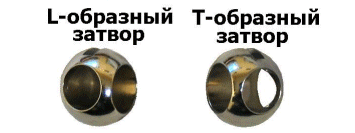

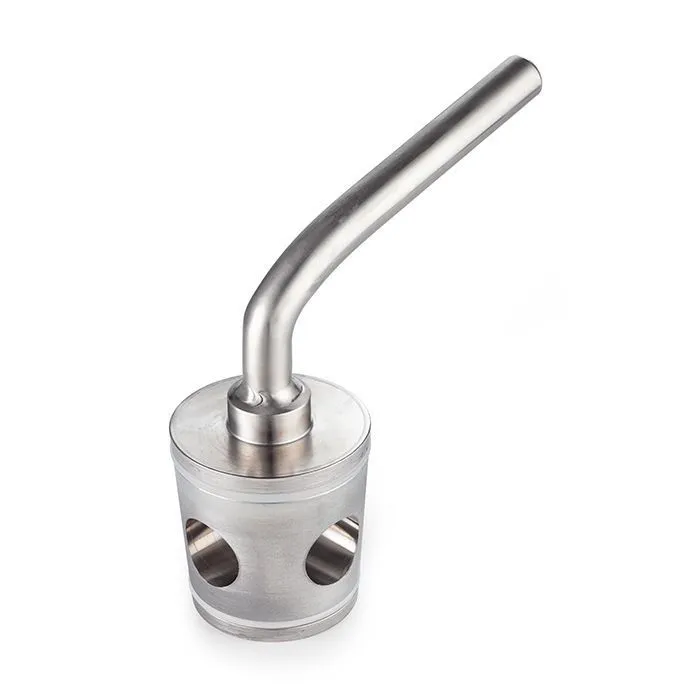

• Запирающий элемент с каналами L- или Т-образной формы. В большинстве случаев элемент шарообразный, реже выполнен в форме цилиндра/конуса.

• Шток, который передает усилие от рукоятки на запирающий элемент.
• Сальник (уплотнитель), обеспечивающий герметичность конструкции. В зависимости от модели и назначения крана он может изготавливаться из PTFE-тефлона либо из каучука.
• Привод или ручка в форме рычага либо бабочки, посредством которых кран приводится в действие.

Принцип действия

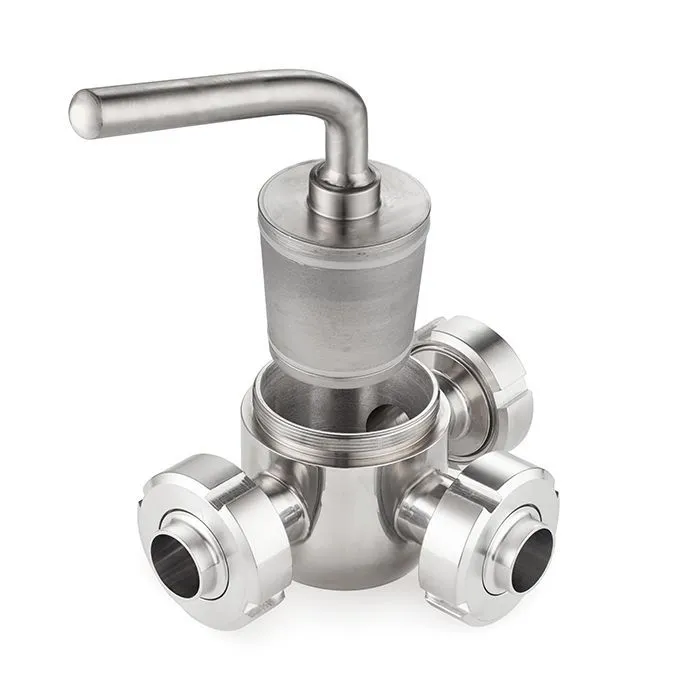

Работа трехходового крана основана на вращении запирающего элемента. Внутри высверлен T- либо L-образный ход, который пропускает поток рабочей среды. Поворачиваясь, затвор открывает отверстия патрубков или закрывает какое-либо одно.

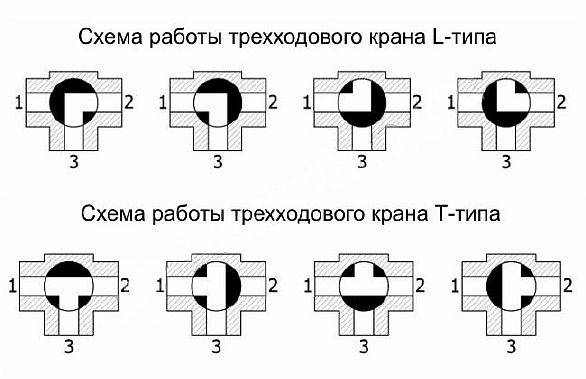

Чтобы читателям было проще понять, как работают трехходовые краны, приведем схему:

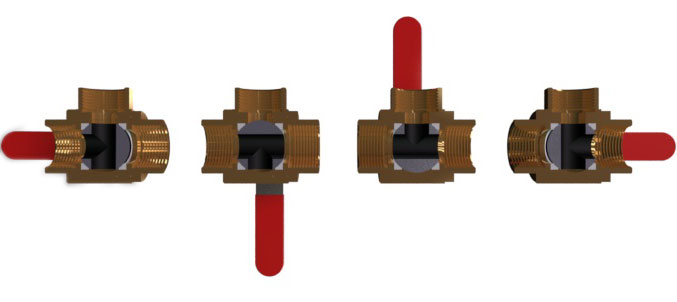

Положение затвора зависит от поворота рукоятки:

Преимущества и недостатки

Трехходовые краны применяются во многих отраслях промышленности. Широкое распространение обусловлено целым рядом достоинств:

• Простота монтажа.
• Продолжительный срок службы.
• Скорость переключения.
• Отсутствие зон застоя.
• Неприхотливость ухода, заключающегося в периодической очистке.
• Минимальное сопротивление.

Но есть у этих изделий и минусы:

• Не влияют на интенсивность потока.
• Невозможно установить затвор в промежуточном положении, он либо открытый, либо закрытый.
• В режиме регулировки кран может заклинить.
• Максимальная температура рабочей среды – 200 град.

Виды трехходовых кранов

Трехходовые краны разделяют или смешивают потоки транспортируемого вещества. На современном рынке представлено несколько разновидностей продукции, классификация осуществляется в соответствии с методом соединения и материалом изготовления.

Соединение бывает сварным, фланцевым, штуцерно-торцевым или муфтовым.

В зависимости от материала, из которого состоит кран, градация трехходовых кранов осуществляется следующим образом:

• Латунные – самые надежные и долговечные.
• Чугунные характеризуются высокой прочностью, служат дольше латунных.

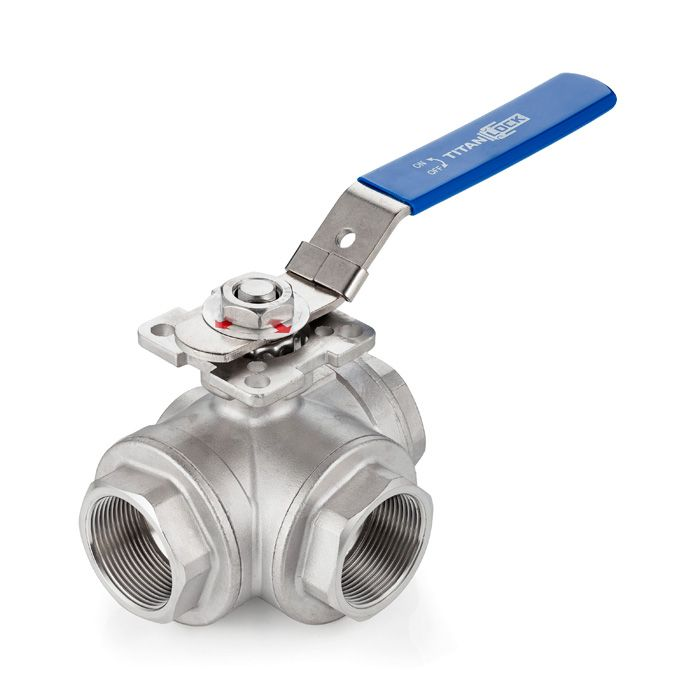

Назначение трехходовых шаровых кранов

Изделия данного типа предназначены для того, чтобы:

• Разделять на несколько потоков и разводить по разным направлениям поток рабочей среды. Такие краны называются разделительными.
• Смешивать потоки рабочих сред. Такие краны относятся к смесительному типу..
• Изменить направление движения рабочей среды;
• Подключить манометр на участок трубопроводной системы. Специализированные трехходовые краны для подключения манометра позволяют контролировать давление на определенном участке трубопровода.

Трехходовые краны нашли свое применение не только при обустройстве инженерных сетей – они незаменимы в современной фармакологии, в нефтегазовой и химической промышленности, в аграрном секторе, а также на предприятиях, занимающихся производством продуктов питания и других товаров массового потребления.
