Запорно-регулирующая арматура: виды, типы, особенности и установка

Время на прочтение: 6 мин
Запорно-регулирующая арматура: виды, типы, особенности и установка
Запорно-регулирующая арматура (ЗРА) является неотъемлемым компонентом любой трубопроводной системы. Она применяется в трубопроводных системах,, где требуется контроль за давлением, температурой или интенсивностью потока воды, пара, газа или другой среды.

В этой статье вы узнаете о принципах работы, классификации и существующих типах запорно-регулирующей арматуры. Разберем ее отличия от запорной.


Основные принципы работы

ЗРА – это оборудование, предназначенное для управления расходом транспортируемой среды по трубопроводу. Оно бывает как с ручными, так и с автоматическим управлением. В первом случае устройства оборудованы ручками, маховиками или рычагами, которые обеспечивают возможность изменения положения запорного механизма путем поворотных и вращательных движений.

К автоматической ЗРА относятся арматура, дополнительно оснащенная пневматическим, гидравлическим или электромагнитным приводом.

Возможность регулировки и нахождения запирающего механизма в промежуточных положениях является ключевым отличием регулирующей арматуры от запорной. Последняя может находиться только в крайнем положении открыто/закрыто. Эксплуатация этого типа изделий для регулировки потока передаваемой среды недопустима.


Классификация запорно-регулирующей арматуры

Представленная категория деталей трубопровода охватывает большой класс устройств, которые отличаются между собой принципом работы, назначением, конструкцией.


По принципу действия

По принципу работы запирающего механизма запорно-регулируемая арматура бывает подъемной и поворотной. Подъемное исполнение подразумевает, что запорный элемент перемещается вверх/вниз относительно седла и приводится в действие с помощью штока, который связан с ручным или автоматическим приводом.

В поворотной же запорно-регулирующий элемент остается на своем месте, а открытие/закрытие прохода выполняется путем его вращения вокруг своей оси. Подобная конструкция обеспечивает высокую скорость регулирования потока, но даже в полностью открытом положении этот запирающий механизм создает некоторое сопротивление. Поэтому арматуру в поворотном исполнении чаще всего применяют в системах, где среда транспортируется под низким или средним давлением. Высокая сила потока может повредить арматуру.

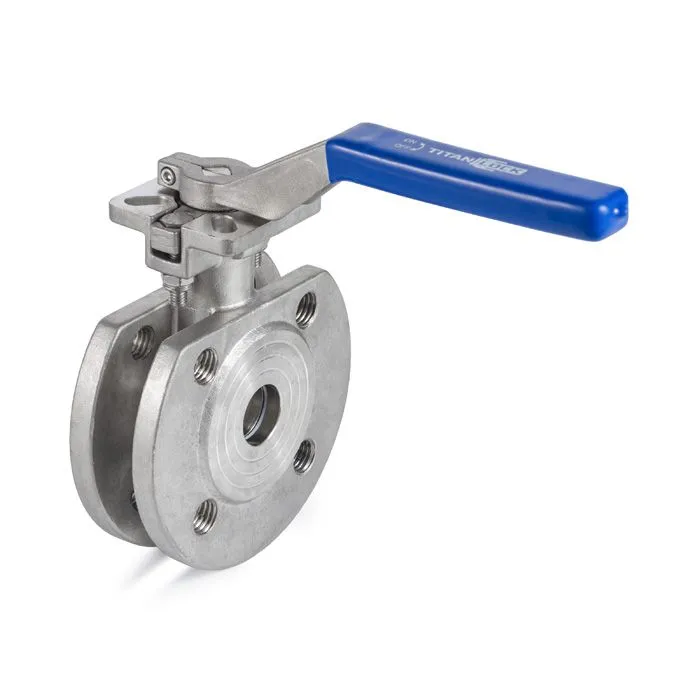

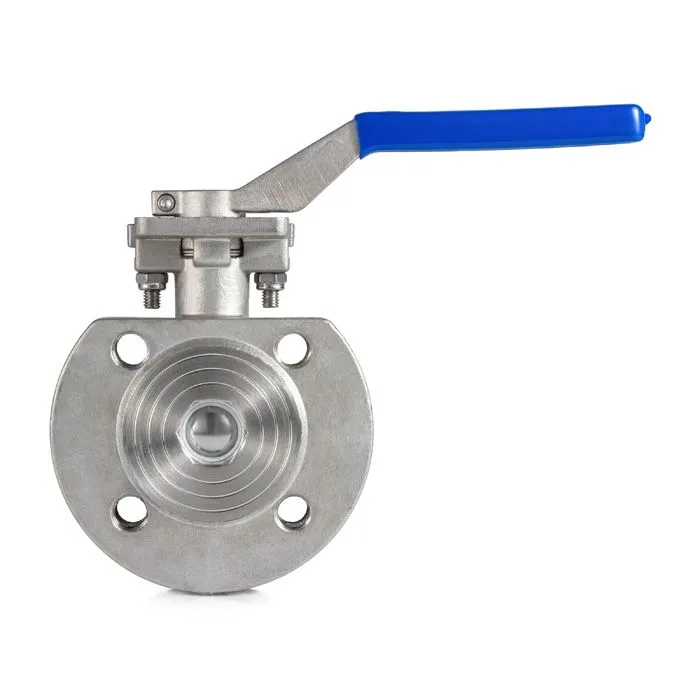

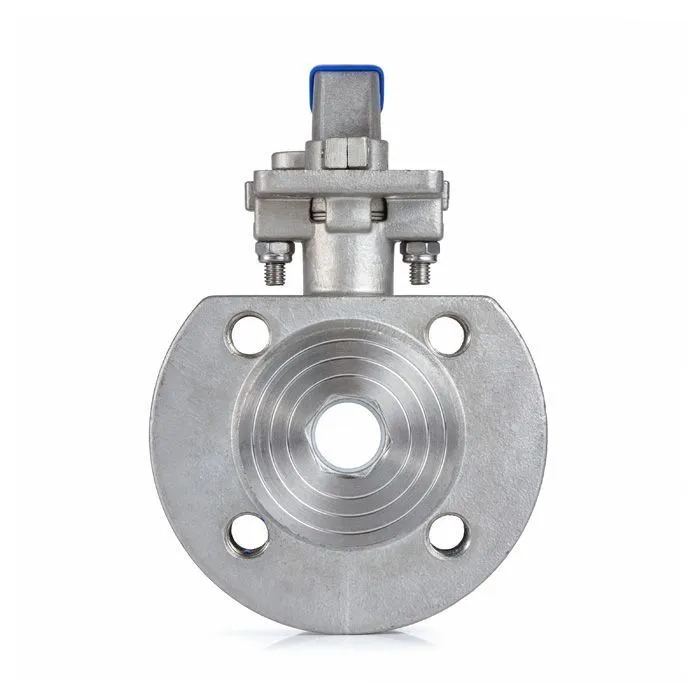

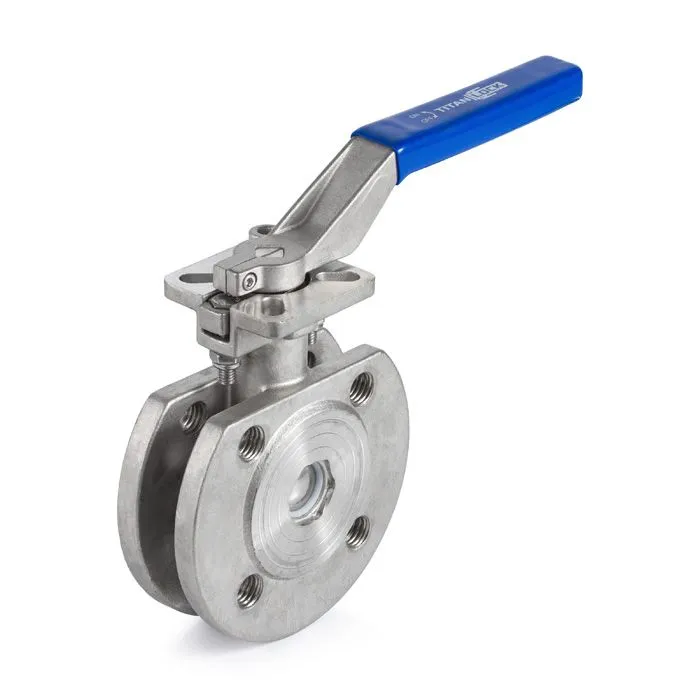

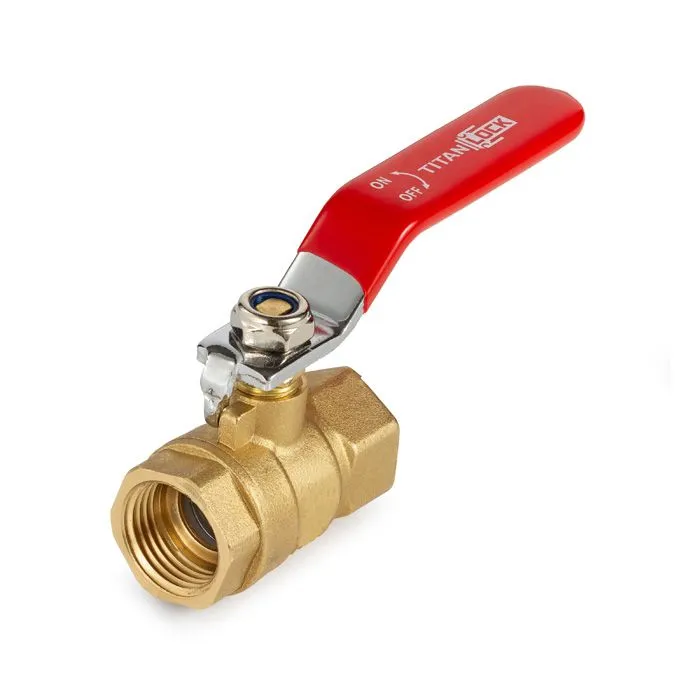

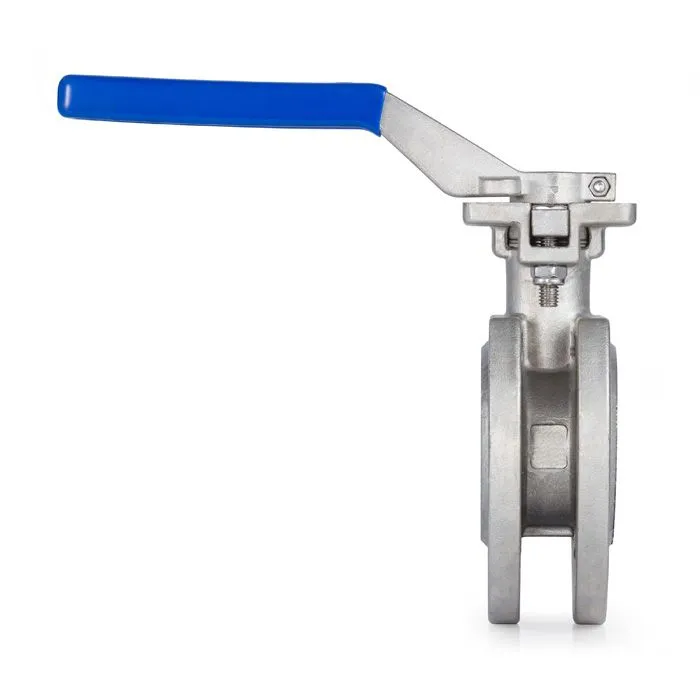

TitanLock_30_1-700.jpg Кран шаровый с ручным управлением TITAN LOCK

По назначению

В зависимости от конструктивных особенностей и наличия дополнительного оборудования по назначению изделия делятся на следующие типы:

  • Регулирующая. Устанавливаются для регулировки расхода, транспортируемого вещества. Управление положением запорного устройства может осуществляться вручную или автоматически в связке с различными датчиками и контроллерами КИПиА.
  • Защитная. Выполняет изоляцию или закрытие движения среды в случае возникновения аварийной ситуации, неисправности, возникновения обратного потока или утечки. Она может управляться как вручную, так и автоматически, в зависимости от срабатывания клапана.
  • Предохранительная. Применяется для предотвращения повреждения трубопровода в результате ненормальных условий, таких как избыточное давление. Она осуществляет сброс среды в атмосферу или в специально отведенное место до момента, пока значения давления не опустятся ниже заданного.

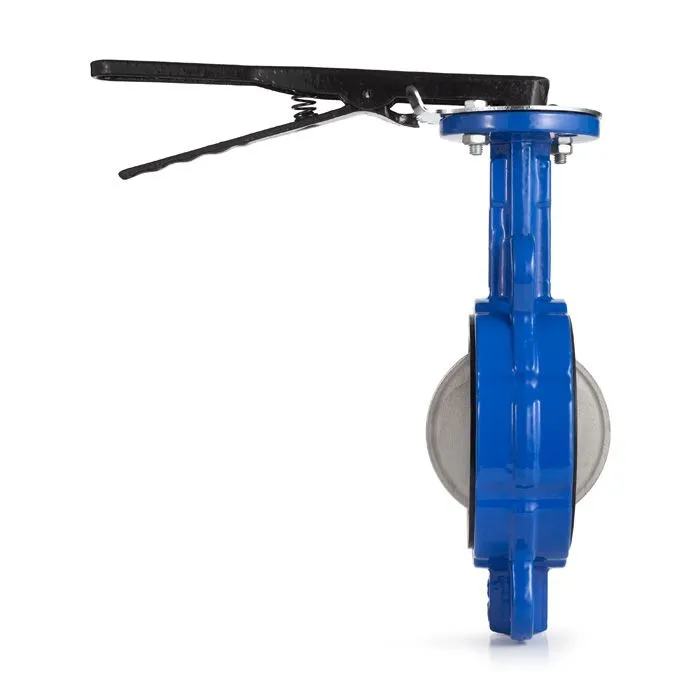

02_2-700.jpg Затвор дисковый межфланцевый TITAN LOCK

Стоит отметить, что это не взаимозаменяемые устройства. Как правило, регулирующую, защитную и предохранительную арматуру устанавливают последовательно в составе редуцирующих устройств, работающих со средой высокого давления. Например, в системах подачи горячей воды и пара.


По конструкции

Конструкция запорно-регулирующей арматуры определяет, как именно осуществляется открытие, закрытие запирающего элемента и как обеспечивается герметизация.

  • Задвижки. Имеют плоский или клиновидный затвор, который перемещается вверх и вниз. При этом их конструкция выполнена таким образом, что при полном открытии обеспечиваются минимальная гидравлическая нагрузка на поток.
  • Вентиль. Имеет сферический или цилиндрический запирающий элемента, перемещающийся перпендикулярно потоку. Обладает более тонкой регулировкой и менее подвержен износу по сравнению с задвижками. Однако даже при полном открытии клапаны оказывают более сильное гидравлическое сопротивление потоку, что может быть критичным в некоторых трубопроводных системах.
  • Поворотные затворы. Оборудованы плоским или изогнутым диском, который вращается вокруг своей оси. Поворотные затворы оказывают меньшее сопротивление, чем шаровые клапаны, но более чувствительны к высоким температурам и давлению.
  • Обратные клапаны. Представляют собой заслонку или диск, который пропускает поток в одном и предотвращает его движение в противоположном направлении. Они не имеют рукоятки или привода, работают автоматически за счет разницы давлений.
  • Предохранительные клапаны. Имеют подпружиненный диск или поршень, открывающий или закрывающий клапан для поддержания заданного давления в системе. Устройства не контролируют и не регулируют поток, а работают автоматически за счет противодействия давлению среды и пружины.
У-образный.jpg Клапан обратный У-образный TITAN LOCK

Выбор модификации устройства зависит от требуемой точности регулировки и характера вещества. Например, для регулировки воздуха в воздуховоде удобно применять поворотные затворы. Они обладают высокой герметичностью и скоростью управления.


Принцип работы различных видов запорно-регулирующей арматуры

Ключевым фактором, влияющим на принцип работы запорно-регулирующей арматуры, выступает форма запорного органа.

  • Поворотные затворы. Поскольку запорный элемент представляет собой диск, который вращается вокруг своей оси, шток арматуры не поднимается, независимо от того, оборудован он автоматикой или нет. Чтобы открыть или закрыть затвор, привод поворачивает диск на 90 градусов.
  • Вентили и задвижки. Запорным элементом здесь выступает дисковый или клиновой затвор, который поднимается и опускается путем изменения положения штока. Последний может быть выдвижным или невыдвижным.
  • Редукционные клапаны. Представляют собой мембрану или поршень. Привод автоматически изменяет положение запорного элемента в зависимости от давления на входе и выходе.

Редукционные клапаны будут актуальны для установки перед радиаторами в системах централизованного отопления, где нет возможности иным образом контролировать давление.


Требования к запорной арматуре

Запорная арматура предназначена для остановки или подачи рабочей среды. Поэтому она должна соответствовать определенным требованиям функциональности и безопасности:

  • Надежность. Устройство должно обеспечивать герметичное уплотнение в закрытом состоянии; предотвращать утечку или загрязнение жидкости, газа; выдерживать влияние заявленных значений температуры и давления, агрессивных или абразивных жидкостей.
  • Долговечность. Служит на протяжении всего срока эксплуатации, указанного в паспорте изделия, не требуя частого обслуживания или замены.
  • Совместимость. Запорная арматура должна соответствовать размеру, форме и материалу труб и фитингов.

Это только ключевые требования, которые обязательны для всех трубопроводных арматур независимо от специфики конкретной системы или свойств среды.


Области применения

Запорно-регулирующая арматура широко применяется в быту и различных отраслях промышленности:

  • Пищевая промышленность. Применяется на участках трубопровода, по которым транспортируются пищевые продукты для регулировки или полного перекрытия. ЗРА из нержавеющей стали гарантирует гигиену пищевого производства.
  • Химическая и фармацевтическая промышленность. Применяется для транспортировки химикатов, растворителей или лекарств в реакторах, смесителях и дозаторах.
  • Нефть и газ. Обеспечивает эффективное и безопасное управление потоками нефтепродуктов в трубопроводах и резервуарах для хранения.
  • Отопление, вентиляция и кондиционирование воздуха (HVAC). Используется для регулирования температуры и давления воды, пара или газа в системах отопления и охлаждения.
  • Сантехника и канализация. Для управления потоком воды, канализации в трубах. Применяется для предотвращения обратного потока жидкостей.

В целом, представленные устройства используются везде, где применяются трубопроводные системы.


Преимущества покупки в Titan Lock

Если вы ищете качественную запорно-регулирующую арматуру, обратите внимание на продукцию Titan Lock. Компания выступает ведущим производителем и поставщиком клапанов, фитингов и аксессуаров для различных отраслей промышленности. Сотрудничество с Titan Lock имеет следующие преимущества:

  • Широкий ассортимент. Здесь вы можете заказать различные варианты трубопроводной арматуры, включая шаровые краны, дисковые затворы, вентили, обратные и редукционные клапаны.
  • Качество. Все оборудование сертифицировано, отвечает требованиям ГОСТ и международных стандартов.
  • Компетентность. В компании работают опытные инженеры и технологи, которые помогут выбрать правильную арматуру для решения конкретных технологических задач.

Для получения более подробной информации касательно сотрудничества свяжитесь с менеджером Titan Lock по телефону или электронной почте.
