Обратный клапан: виды и принцип работы

Время на прочтение: 4 мин
Обратный клапан: виды и принцип работы
Обратный клапан — автоматическое защитное устройство, которое пропускает рабочую среду по трубопроводу только в одном направлении. Если движение потока меняется на встречное, арматура мгновенно блокирует проход.

Обратные клапаны устанавливают в системах водоснабжения, отопления и канализации. Их используют при подключении сантехнических приборов, насосов и водонагревателей. Область применения обширна — от бытовых нужд в квартирах и частных домах до промышленных трубопроводов предприятий. Выпускают устройства для различных сред: горячей и холодной воды, пищевых продуктов, масел, газов, кислот и щелочей, нефти и продуктов переработки.

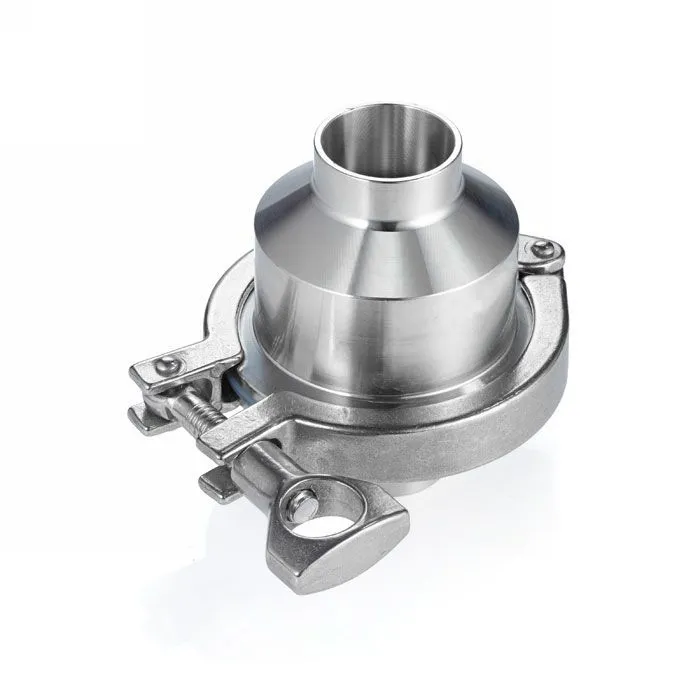

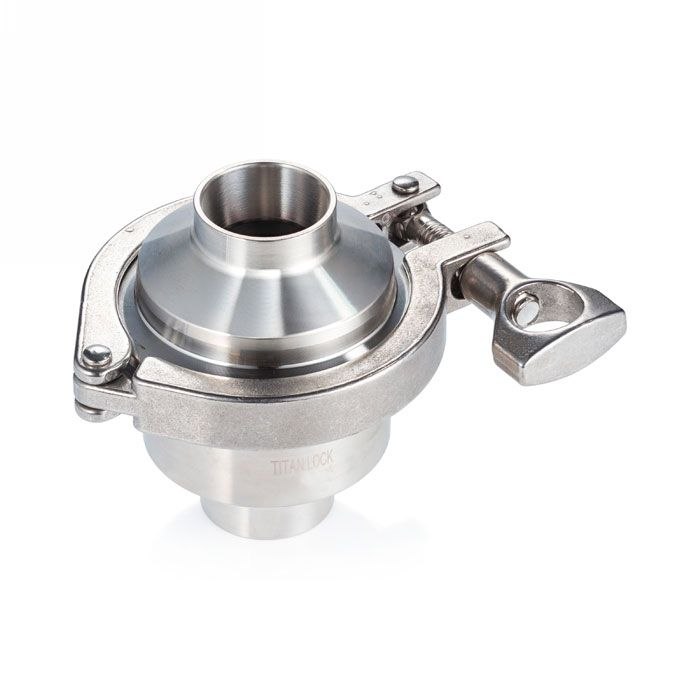

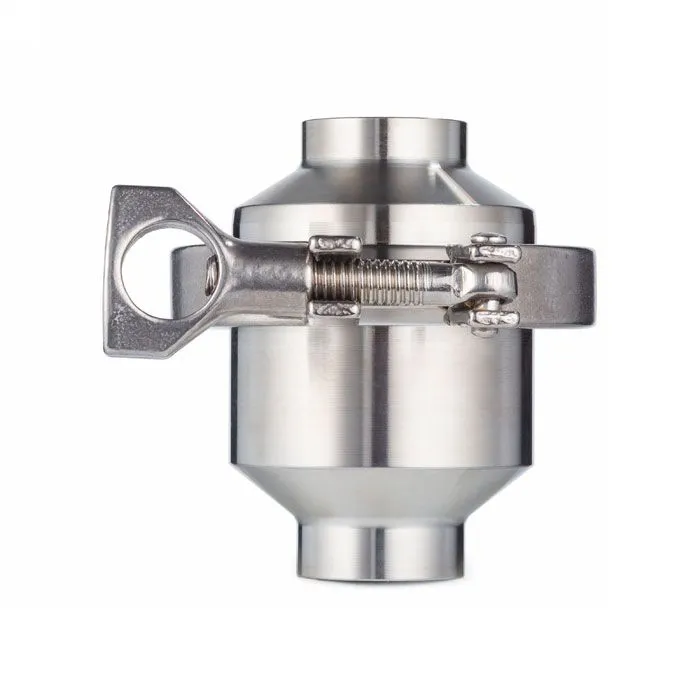

TitanLock_.jpg Обратный клапан пищевой TITAN LOCK

Что такое клапан обратного хода и как он работает?

Клапан обратного хода состоит из запорного элемента с посадочной поверхностью. Конструкцию помещают в корпус из надежных материалов: нержавеющей стали, латуни, бронзы или ударопрочного пластика. Для герметизации арматуры применяют резиновые или пластиковые уплотнители. Механические устройства различаются номинальным диаметром (DN) — типоразмеры соответствуют стандартным сечениям трубопроводов.

Принцип работы обратного клапана:

  • поток, который движется по трубе под напором и в нужном направлении, давит на запорный элемент, перемещая его. Проходное отверстие открывается, и рабочая среда свободно перемещается через устройство;
  • если меняется направление потока или падает давление в системе, запорный элемент возвращается в исходное положение. Движение рабочей среды прекращается.

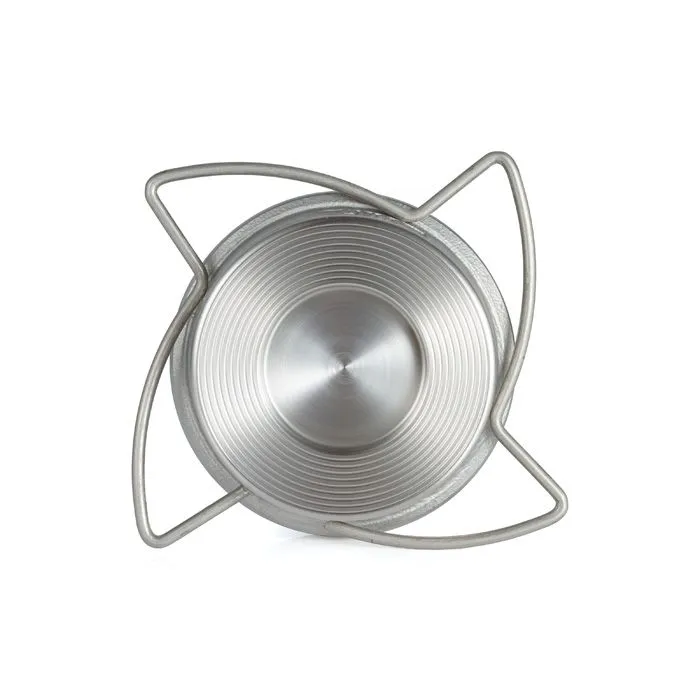

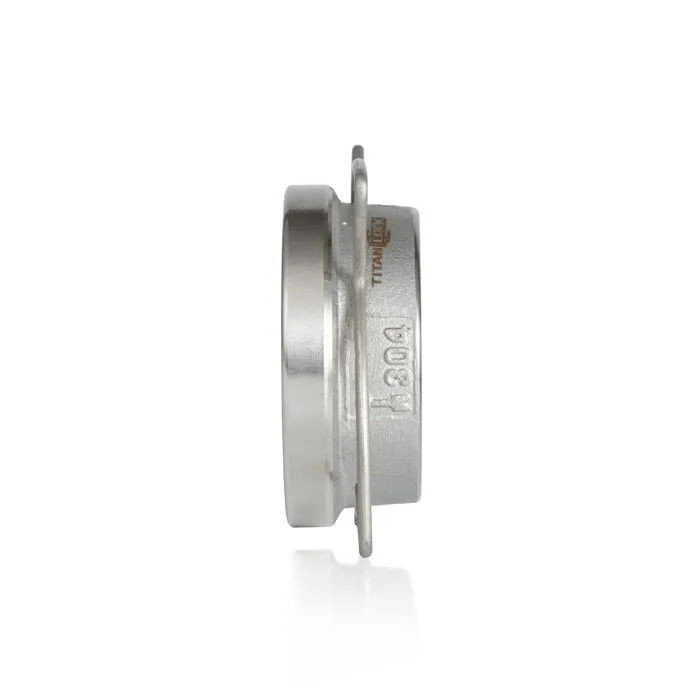

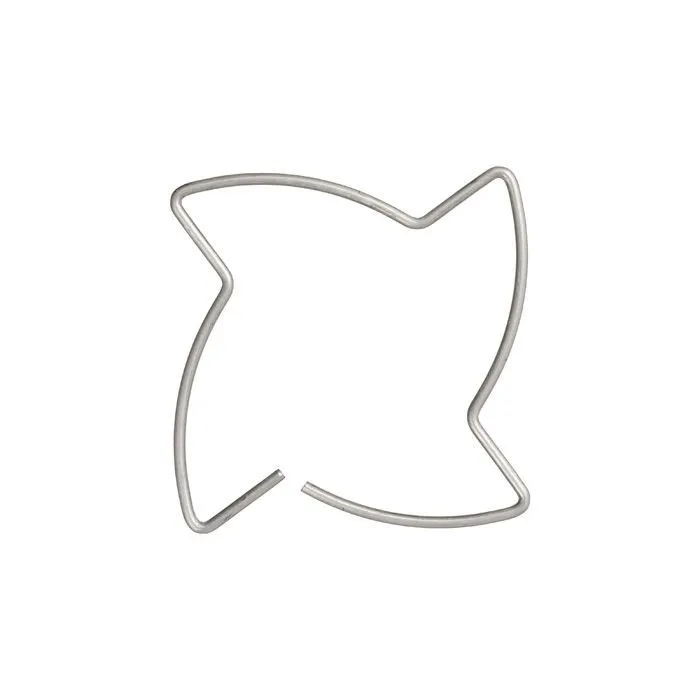

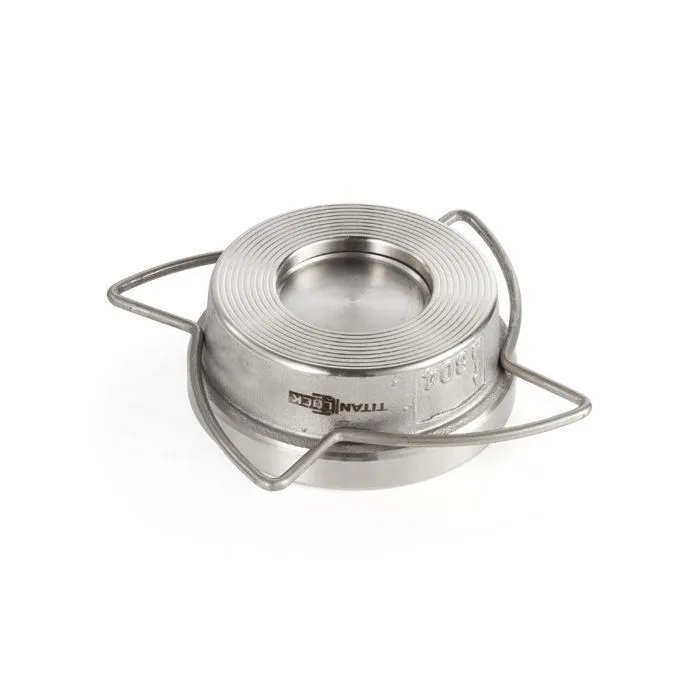

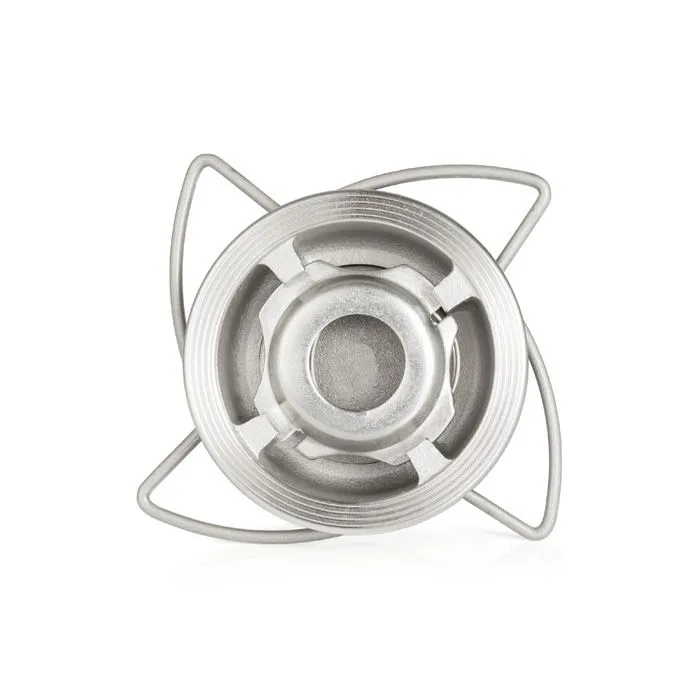

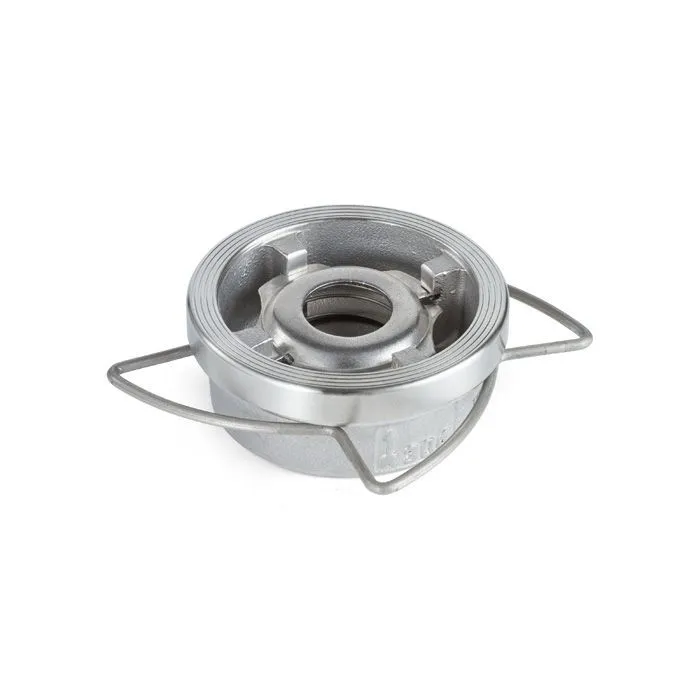

Межфланцевый.jpg Обратный клапан межфланцевый TITAN LOCK
Для чего нужен обратный клапан?

Трубопроводная арматура создает условия для стабильной работы систем. Основные функции обратного клапана:

  • гашение гидравлического удара и снижение риска негативных последствий — повреждений трубопровода, разгерметизации обжимных соединений, поломки контрольно-измерительных приборов;
  • поддержка стабильного рабочего напора в системе — сокращение расхода электроэнергии, потребляемой насосным оборудованием для компенсации оттока;
  • защита от проникновения в трубопровод воздушных масс — завоздушивание приводит к ускоренной коррозии и растрескиванию элементов.
Разновидности конструкции обратных клапанов

Чтобы выбрать клапан обратного хода, нужно оценить особенности системы и цели установки. Важно знать, для чего предназначен тот или иной вид механического устройства.

Шаровой тип

Запорный узел выполнен в форме шара. Положение элемента внутри корпуса зависит от давления и направления потока. В нормальном режиме шар под напором уходит вверх, утапливается в специальное углубление и абсолютно не мешает протоку жидкости. В закрытом положении элемент под действием собственного веса перекрывает сечение трубы.

Преимущества обратного клапана шарового типа:

  • минимальный риск поломки. Конструкция простая и надежная. Отсутствуют элементы, подверженные трению, быстрому износу или частым заклиниваниям;
  • удобное обслуживание. Для чистки или замены шара предусмотрен технологический люк. Не нужно демонтировать и разбирать весь клапан.
Дисковый (пружинный) тип

Внутри корпуса находится диск с подпружиненным стержнем. Когда поток жидкости направлен в нужную сторону, пластина отжата и не препятствует протоку. При падении давления в системе пружина распрямляется и прижимает запорный элемент к седлу — проточное отверстие блокируется.

Преимущества обратного клапана дискового типа:

  • низкая цена и отсутствие потребности в техобслуживании. В случае поломки детали из-за минеральных отложений или прочих примесей в жидкостях целесообразнее заменить ее новой;
  • специальный механизм для плавного срабатывания пружины. Конструкция минимизирует риск гидроудара.
Поворотный (лепестковый) тип

Запорный механизм клапана представляет собой откидную пластину на шарнирах. При прямом потоке жидкости лепесток смещается в сторону, при обратном — возвращается на место под действием собственного веса и закрывает сечение трубы.

Преимущества обратного клапана лепесткового типа:

  • в конструкции отсутствуют элементы, которые быстро изнашиваются или обрастают минеральными отложениями. Арматура не нуждается в обслуживании;
  • низкая цена. Неисправное устройство целесообразно заменить новым.
Двустворчатый тип

Двустворчатый клапан — разновидность лепестковой конструкции. Запорный узел механизма состоит из двух пластин, закрепленных на поворотной оси. Стержень установлен посередине проходного отверстия. Створки схлопываются и пропускают поток с двух сторон, а при падении давления снова распахиваются.

Преимущества обратного клапана двустворчатого типа:

  • высокое гидравлическое сопротивление. Механизм подходит для использования в сложных средах — плотной морской воде, вязкой нефти и т. д.;
  • универсальная конструкция. Клапан эффективно работает в любом положении — при горизонтальной или вертикальной установке.
Типы по способу монтажа

От способа установки зависит применимость защитной арматуры в конкретной системе трубопровода. Встречаются три типа клапанов обратного хода:

  • фланцевые — соединительные элементы выполнены в виде дисков. На ободе предусмотрены отверстия под болты. Фланцевые устройства отличаются повышенной прочностью, поэтому подходят для трубопроводов больших диаметров;
  • муфтовые — фиксируются с помощью резьбы. Модели просты в установке, поэтому часто используются в бытовых водопроводных системах;

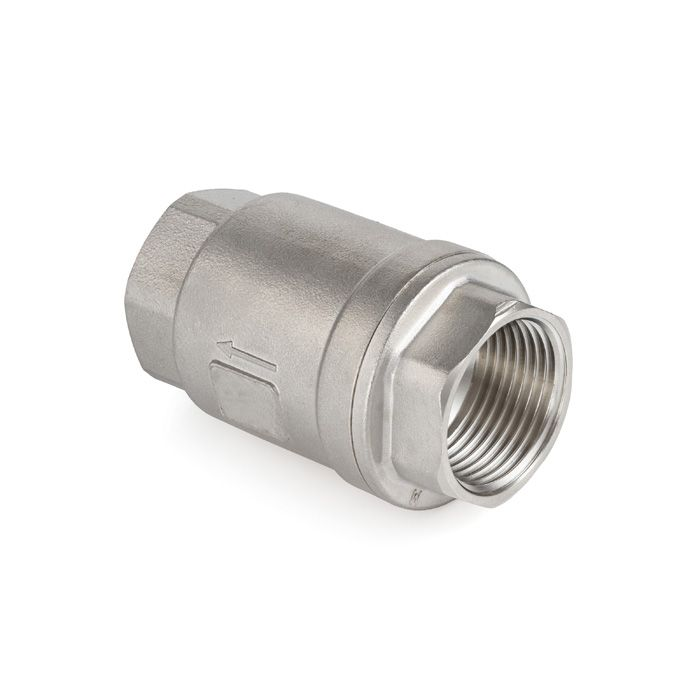

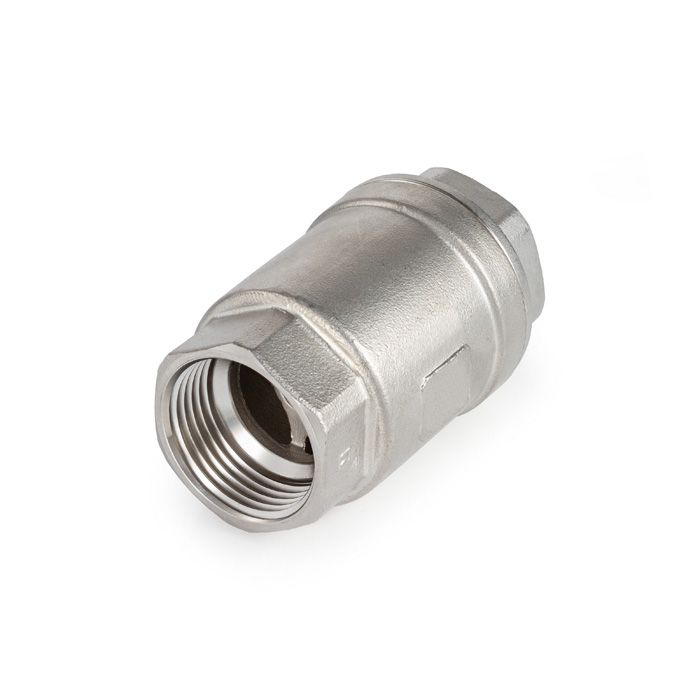

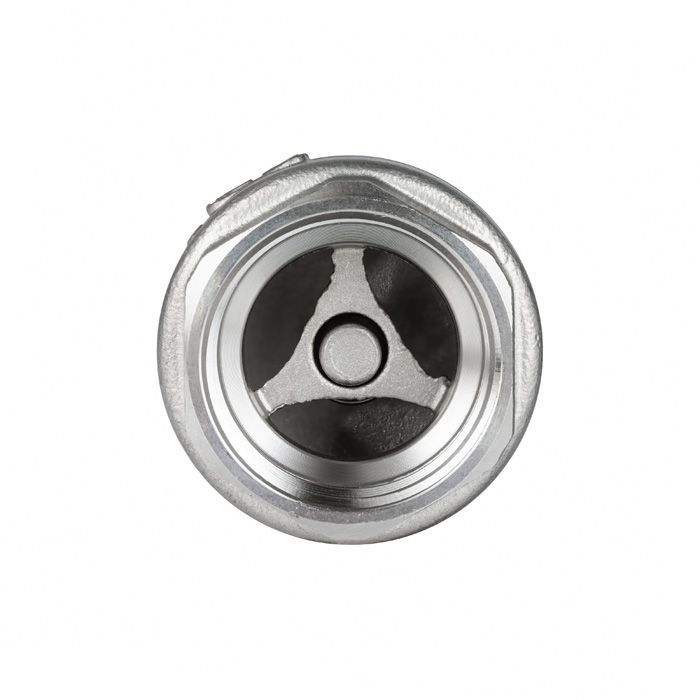

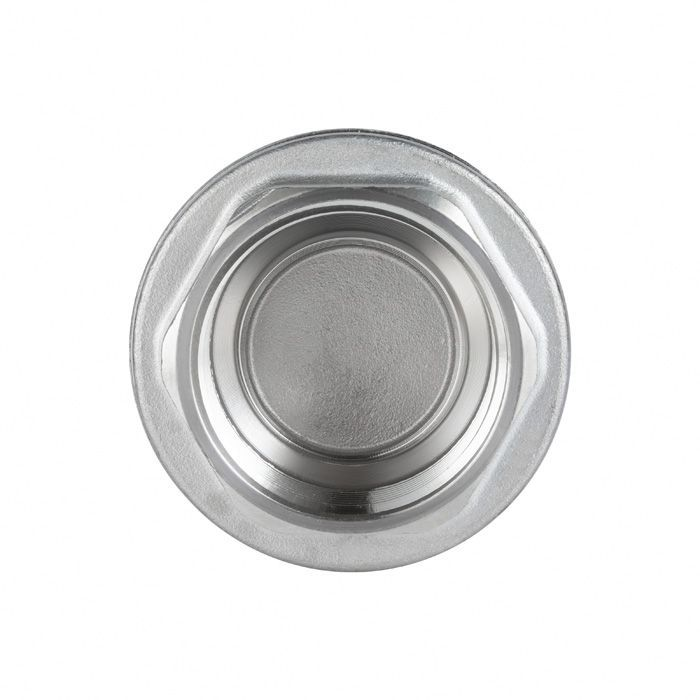

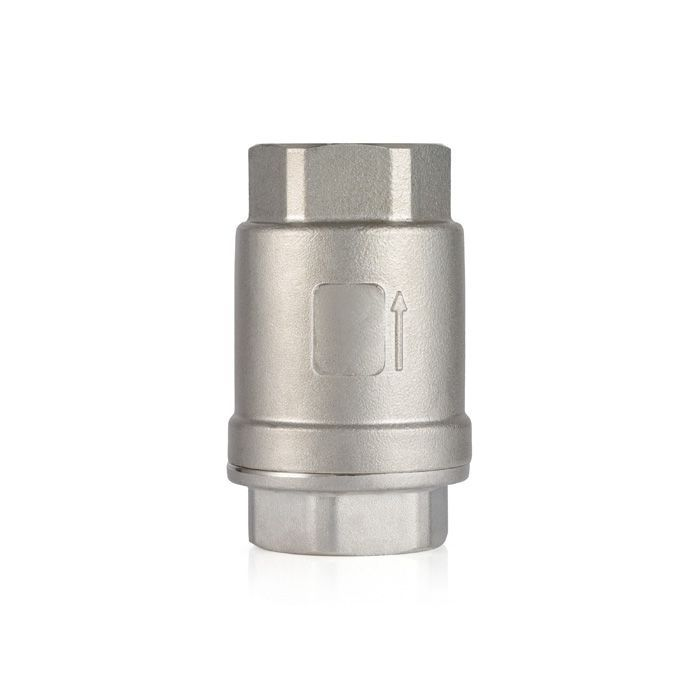

Муфтовый.jpg Обратный клапан муфтовый TITAN LOCK

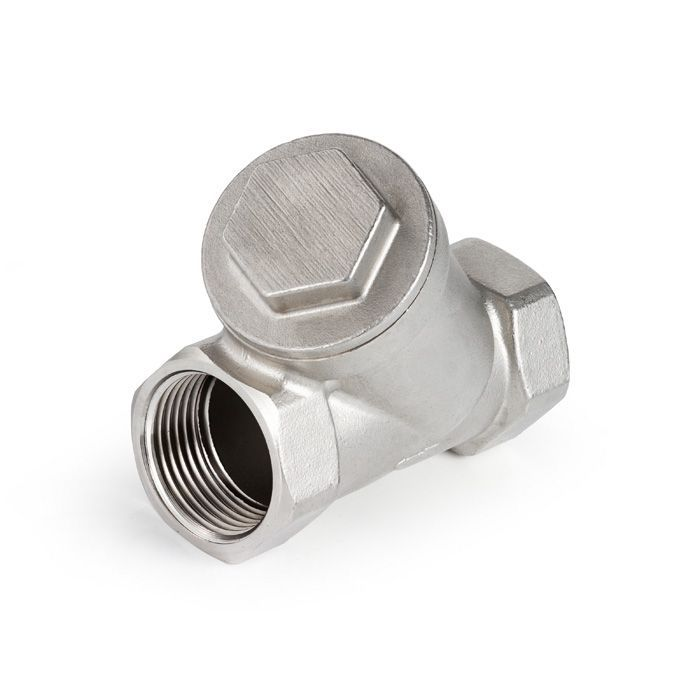

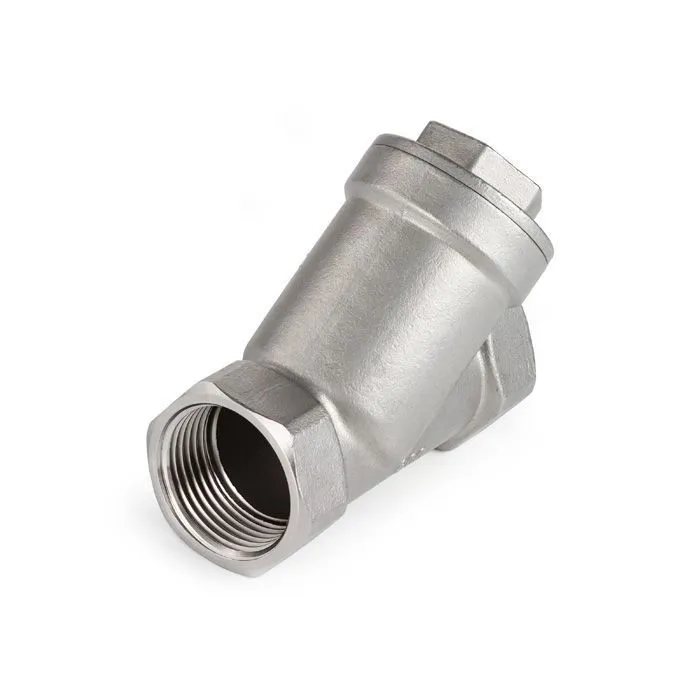

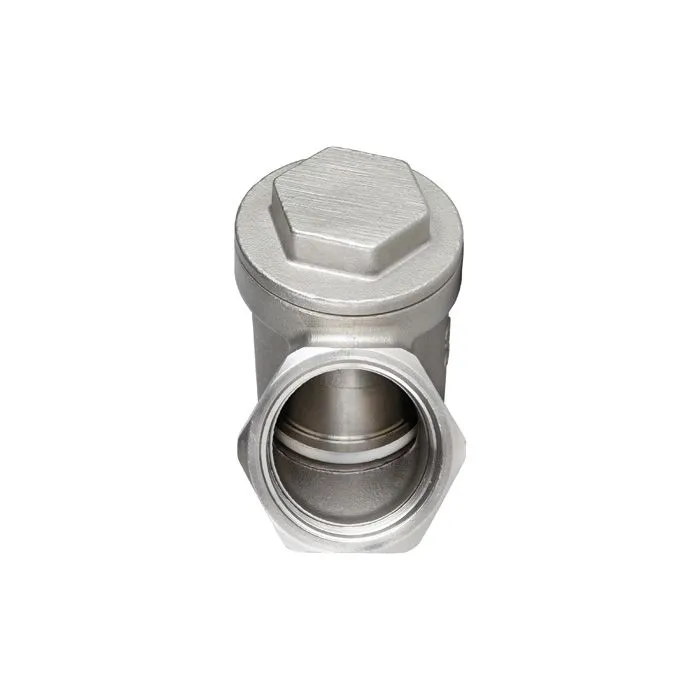

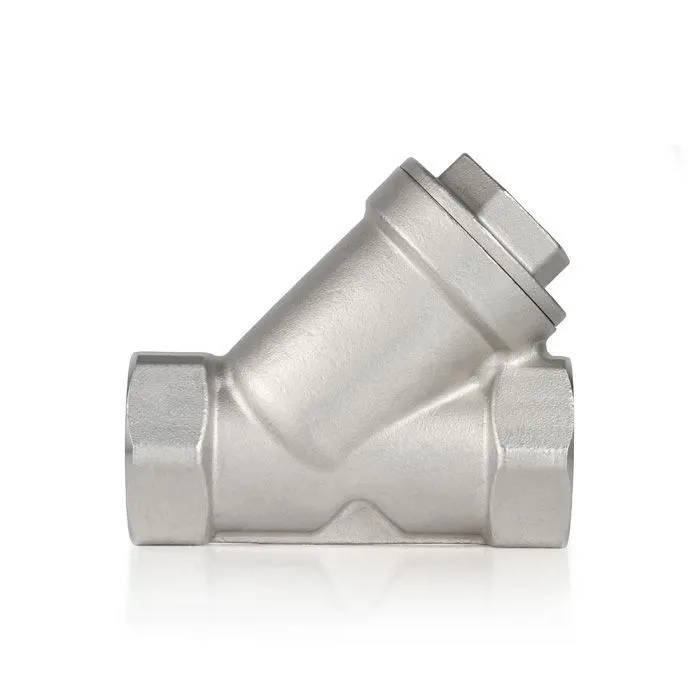

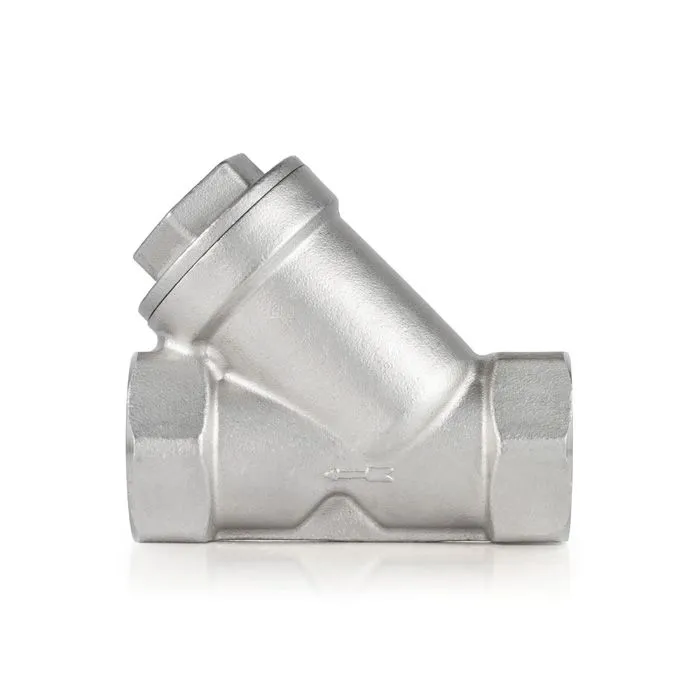

У-образный.jpgОбратный клапан у-образный TITAN LOCK

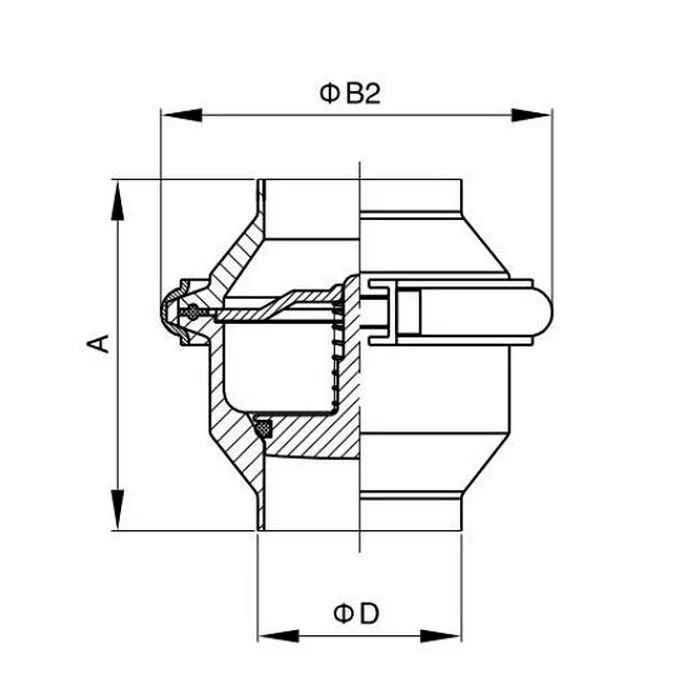

  • сварные — технология обеспечивает абсолютную герметичность соединения. Область применения включает промышленные трубопроводы с высокими показателями рабочего давления и температур.
Особенности монтажа

Клапан обратного хода будет исправно выполнять свою функцию, если монтаж произведен грамотно. Нюансы, которые учитывают при проведении работ:

  • при выборе места установки необходимо обеспечить свободный доступ к прибору для технического обслуживания, ремонта или замены;
  • устройство монтируют по направлению потока. На корпусах приборов всегда есть подсказка — стрелка, которая указывает в нужную сторону;
  • при уплотнении соединений нужно следить, чтобы прокладки не уменьшали диаметр отверстия трубопровода. Появление в системе узкого места приведет к повышению давления;
  • при наличии в рабочей среде загрязнений и примесей перед клапаном монтируют очистной фильтр. Так устройство прослужит гораздо дольше.
Преимущества покупки в интернет-магазине Titan Lock

Покупка оборудования у проверенного продавца с хорошей репутацией — гарантированная защита от подделок и некачественной продукции. Консультанты Titan Lock помогут выбрать обратный клапан для промышленной или бытовой системы. Предоставят сертификаты для подтверждения качества, надежности и герметичности устройства. Оформят гарантию завода-изготовителя на покупку.
