БРС являются ключевым элементом на участках гидравлических систем, где требуется частое отключение/подключение шлангов и рукавов высокого давления. Ошибки здесь недопустимы. Установка неподходящего быстроразъемного соединения может привести к невозможности эксплуатации гидравлического оборудования, простоям и авариям. Проблема в том, что БРС отличаются не только размером, но и конструкцией. Чтобы выбрать подходящее соединение, необходимо хорошо разбираться во всех особенностях этого типа фитингов.
Что нужно знать, чтобы правильно подобрать быстроразъемное соединение
При подборе БРС для гидравлических систем нужно учитывать следующие параметры:
- Диаметр соединения. Для обеспечения оптимальной производительности и стабильности давления диаметр соединения подбирается в соответствии с сечением гидравлического шланга или трубопровода.
- Рабочее давление. Необходимо выбирать модели БРС, номинальное давление которых будет больше рабочего для конкретной гидравлической системы. Например, для сельхозтехники часто используют соединения на 350-420 бар.
- Материал изготовления. Материал уплотнений и корпуса должен быть совместим с транспортируемым маслом, топливом или химическими веществами. Кроме этого, важно учитывать условия эксплуатации. Например, если в воздухе есть пары агрессивных веществ, следует выбирать соединения из нержавеющей стали.
Правильный выбор – залог надежной работы гидравлической системы, что продлит срок эксплуатации её компонентов.
Основные типы гидравлических быстроразъемных соединений
Как и любая трубопроводная арматура, БРС выпускаются в соответствии с общепринятыми промышленными стандартами. Наиболее распространенным является ISO, но даже в нем представлено несколько модификаций быстроразъемных соединений, которые отличаются конструкцией и принципом работы.

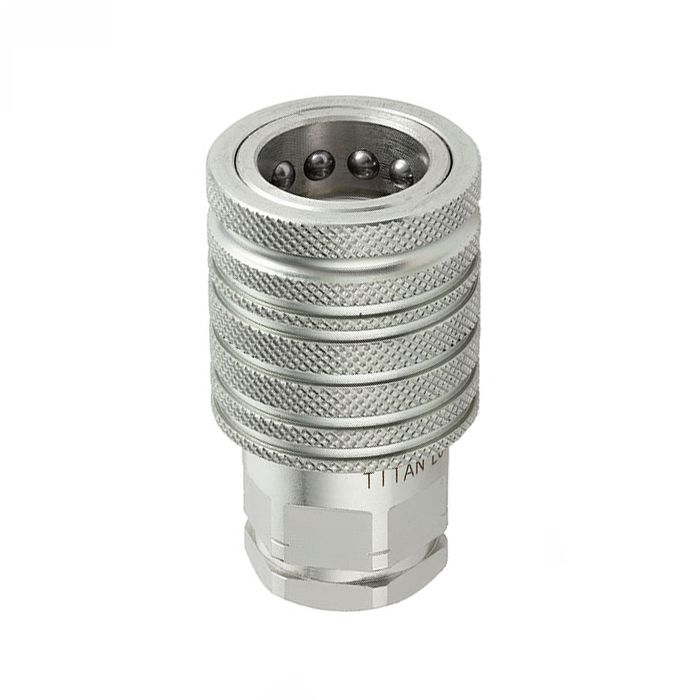

- Шариковые. Состоят из двух частей: розетки и ниппеля. Внутри муфты находятся шарики, которые фиксируются в специальных пазах на ниппеле, обеспечивая надежное соединение. Для разъединения достаточно оттянуть муфту назад, освободив шарики. Примером этого типа БРС выступает стандарт ISO 7241-A.
- С плоским торцом. Отличаются от шариковых соединений тем, что имеют плоскую поверхность соприкосновения между розеткой и ниппелем. Это обеспечивает более герметичное соединение и уменьшает риск протечек. Пример – БРС стандарта ISO 16028-C.
- Резьбовые со стопорным клапаном. Гарантируют высокую прочность и герметичность, но требуют времени для подключения и отключения. Для подключения розетки с ниппелем применяется резьба, стопорный клапан предназначен для предотвращения утечки жидкости при разъединении. К этому типу относятся БРС серии L.
Выбор конкретного типа быстроразъемного соединения зависит от условий эксплуатации и требований к герметичности. Кроме этого, необходимо учитывать удобство подключения и отключения, особенно если операция производится часто.
Сферы применения быстросъемных соединений
БРС широко применяются в различных отраслях:
- Сельское хозяйство. Подключение навесного оборудования к тракторам и комбайнам.
- Строительство. Для соединения гидравлических инструментов и оборудования.
- Промышленность. В гидравлических системах прессов, станков и другого оборудования.
Чтобы не ошибиться с выбором БРС, перед заказом конкретной модели ознакомьтесь с технической документацией к оборудованию или обратитесь к менеджеру интернет-магазина Titan Lock. Наши сотрудники ответят на вопросы и помогут подобрать оптимальный вариант соединения для вашего оборудования.
