Отличительной особенностью этой трубопроводной арматуры выступает высокая скорость запирания. Это актуально, когда необходимо быстро прекратить подачу среды в трубе среднего и большого диаметра.
Конструкция дискового затвора
Запорным органом у этого типа затворов выступает диск, который и занимает большую часть корпуса внутри. В зависимости от материала они делятся на следующие типы:
-
Из нержавеющей стали. Предназначены для использования в трубных системах, где требуется повышенная устойчивость к коррозии. Как правило, затворы дисковые нержавеющие устанавливают на предприятия химической промышленности и смежных отраслей, где осуществляется транспортировка агрессивных веществ.
-
Чугунные. Обычно применяются в оросительных системах, водоснабжении, канализации и другом оборудовании, где осуществляется транспортировка нейтральной среды. Затворы чугунные дисковые имеют длительный срок эксплуатации, недорогие, простые в использовании.

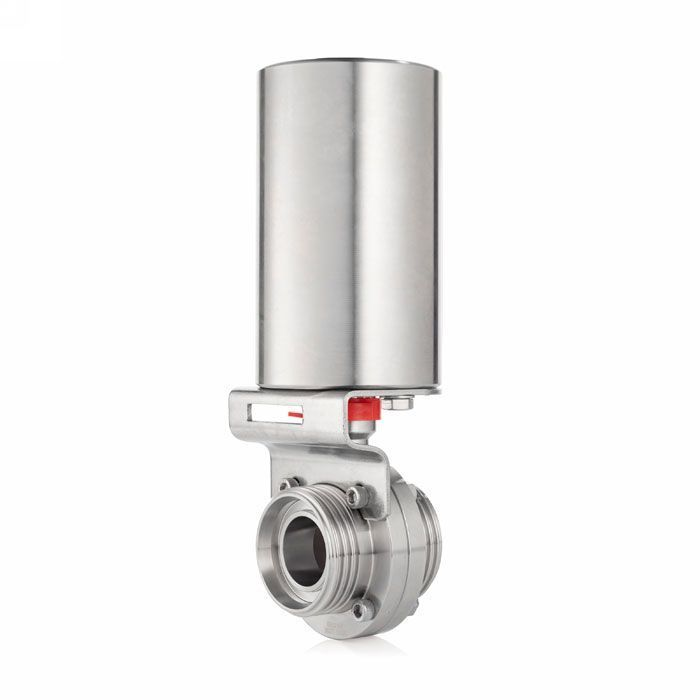

Отдельно стоит отметить устройства, предназначенные для работы в условиях с повышенными требованиями санитарных норм. Дисковые затворы пищевые изготовлены из нержавеющей стали (AISI 304), которая не выделяет вредные вещества и не вступает в химические реакции с транспортируемой средой. Поэтому их устанавливают на оборудовании фармацевтических компаний и на предприятиях пищевой промышленности.
Способы регулировки дискового затвора
За положение диска внутри корпуса запорно-регулирующей арматуры отвечает шток, присоединенный к элементам управления, которые в свою очередь могут иметь следующее исполнение:
-
Ручное. Затворы дисковые с ручным приводом используются там, где требуется простое управление. Регулировка открытия/закрытия выполняется путем поворота рукоятки или колеса. Дисковые затворы с ручным управлением преимущественно применяются в водопроводных и отопительных системах.
-
Электрическое. Дисковые затворы с электроприводом применяются там, где необходимо автоматизировать процесс управления транспортируемой средой. Отличаются низким уровнем шума при работе и высокой скоростью срабатывания. Применяются в различных отраслях промышленности, в системах водоснабжения, а также на магистральных трубопроводах.
-

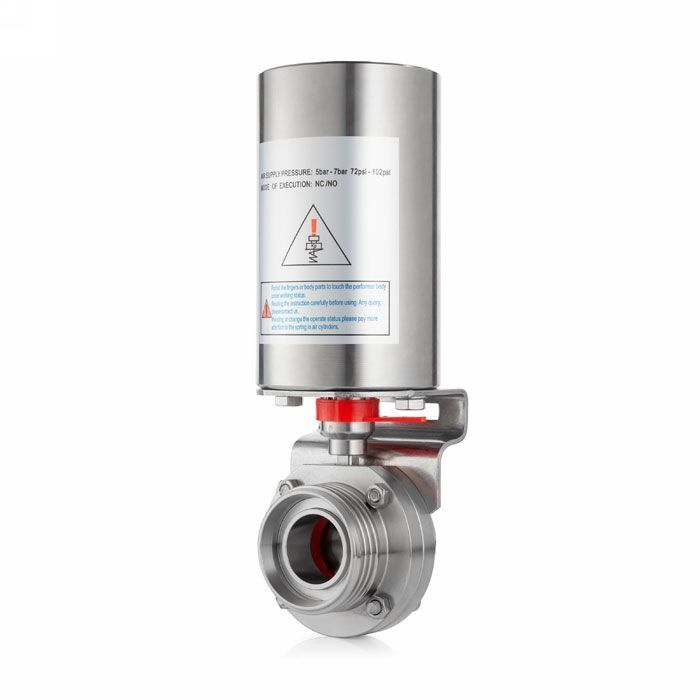

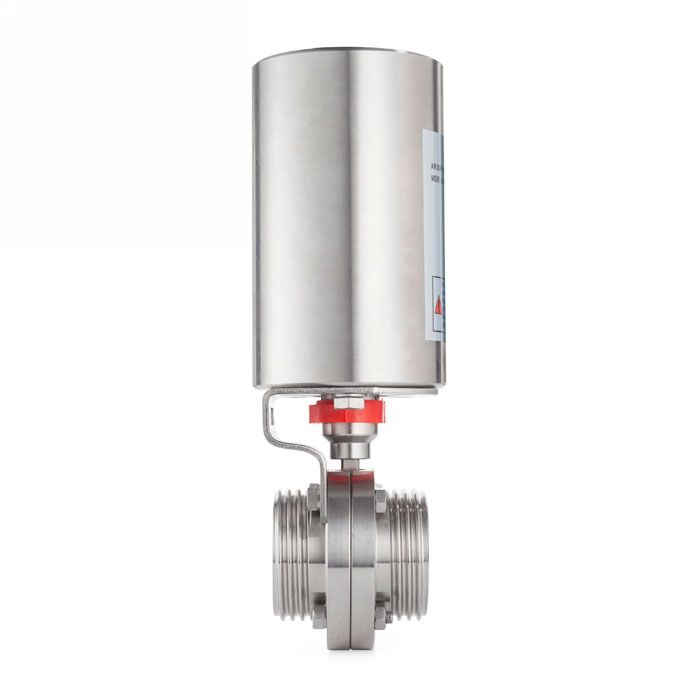

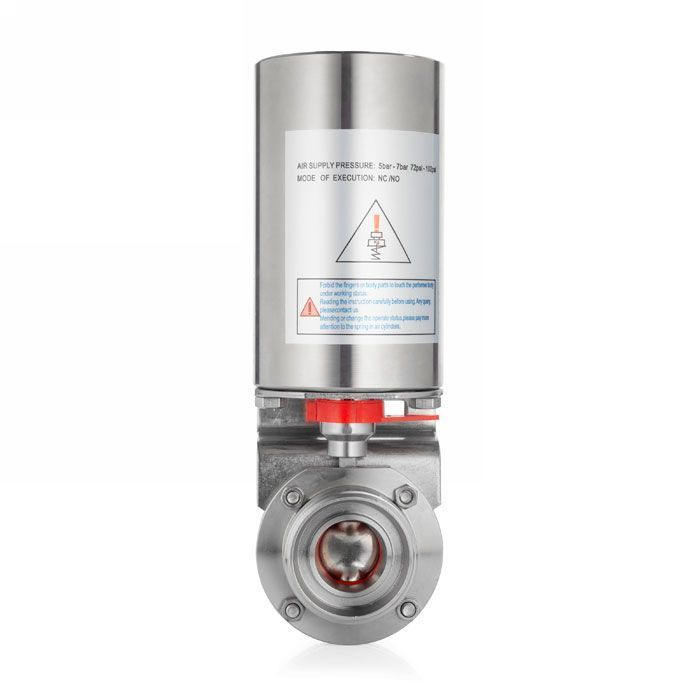

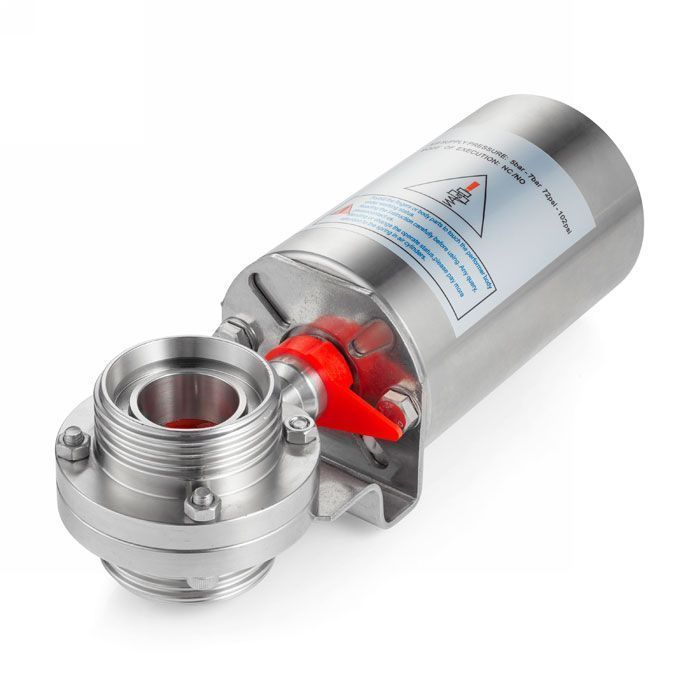

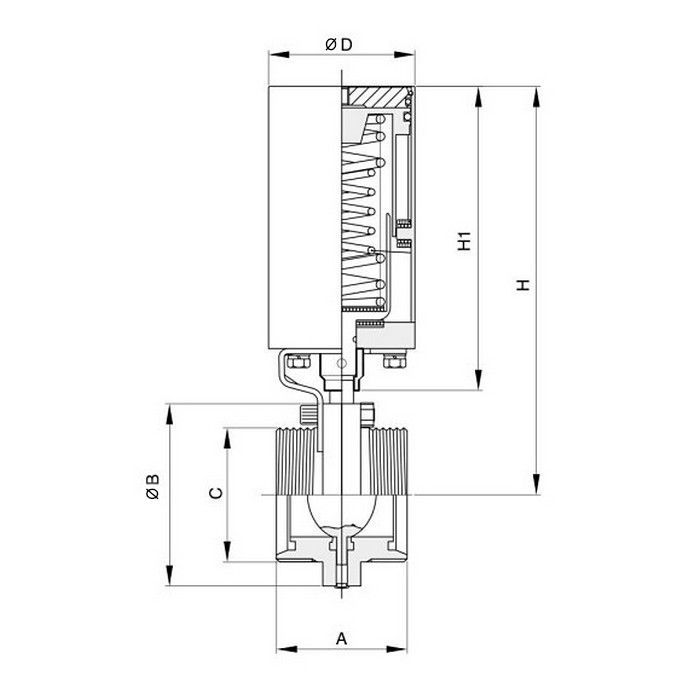

Пневматическое. Дисковые затворы с пневматическим приводом монтируются там, где требуется автоматическое управление и есть жесткие требования к электробезопастности. Они оснащены приводом, который регулирует положение затвора внутри корпуса арматуры, что позволяет точно контролировать скорость потока транспортируемой среды. Обычно используются на химических заводах и очистных сооружениях.

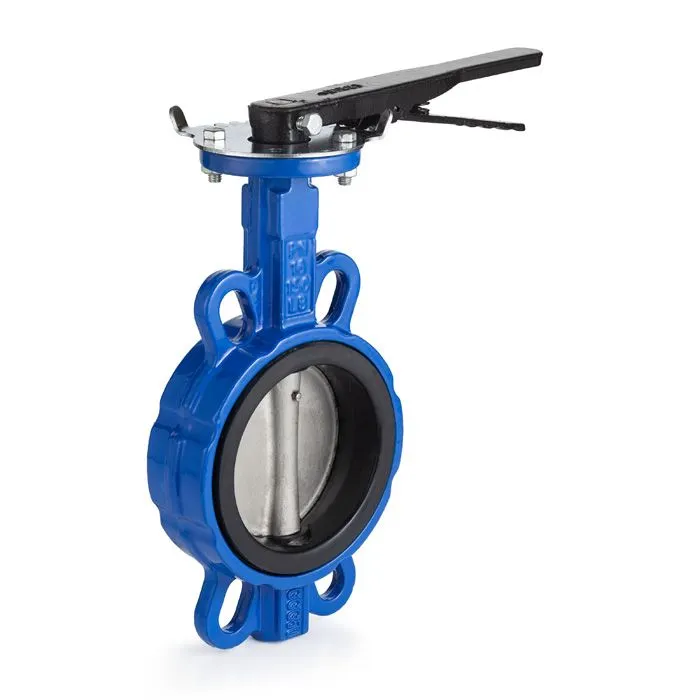

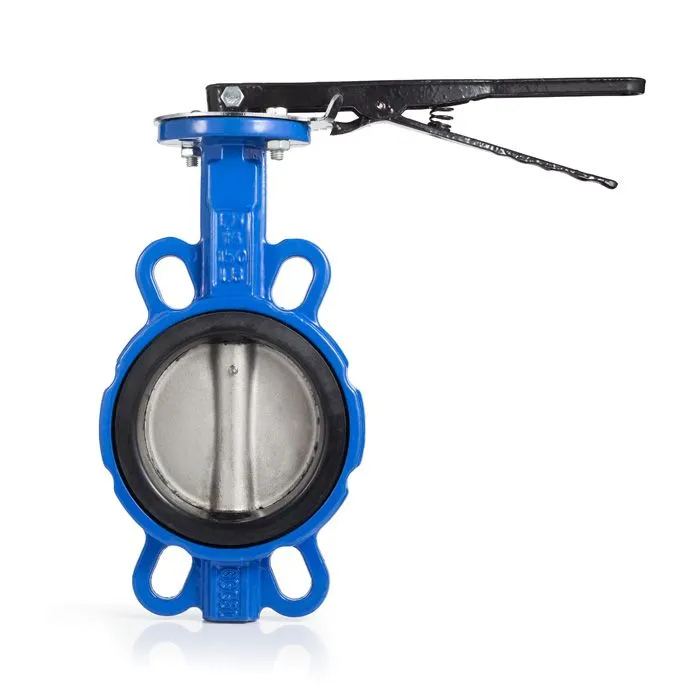

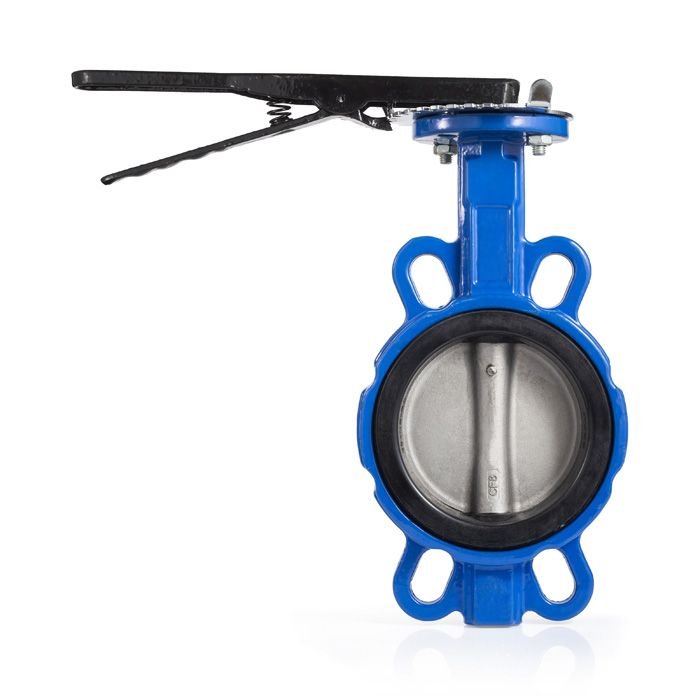

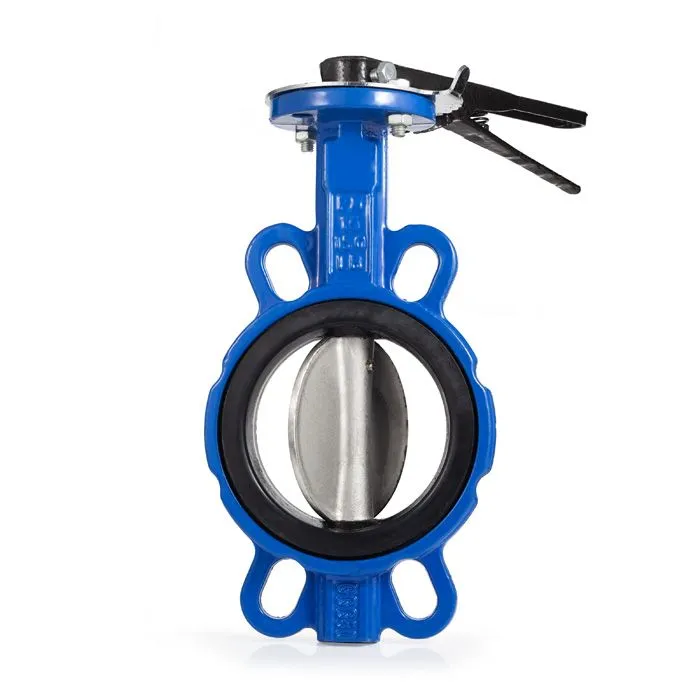

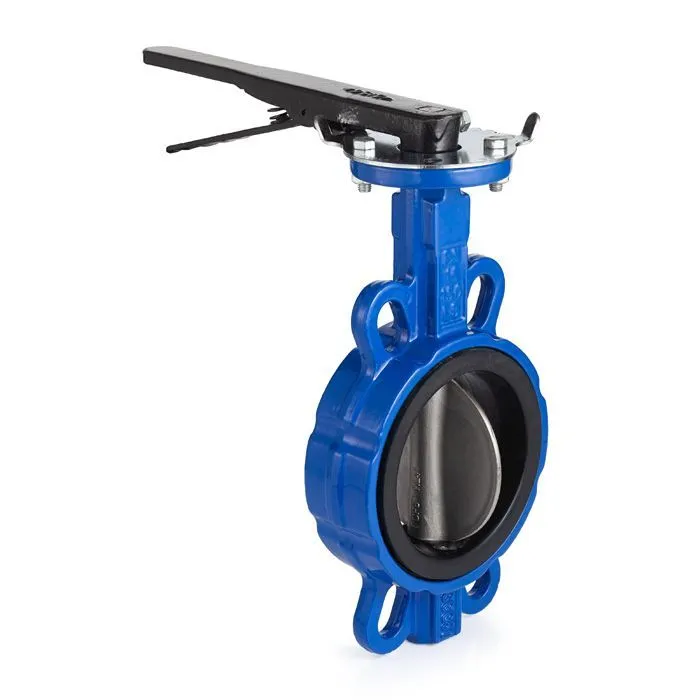

Затвор дисковый бабочка (межфланцевый) TITAN LOCK предназначен для регулировки и перекрытия потока передаваемой среды в трубопроводной системе.
Состоит из литого чугунного корпуса, в котором установлен запирающий элемент в виде диска из нержавеющей стали связанного со штоком, рукоятки, а также уплотнения из EPDM, обеспечивающего герметичность. Сам затвор изготовлен из высококачественной нержавеющей стали AISI 304.
Широко применяются во всех отраслях промышленности за счет универсальности монтажа и простоты конструкции.
Особенности монтажа дисковых затворов
Правильная установка дисковых затворов необходима для обеспечения оптимальной производительности, долговечности и надежности. Ниже приведены некоторые важные особенности монтажа этого вида арматуры:
-
Убедитесь, что дисковый затвор правильно выровнен с трубопроводом. Несостыковка может вызвать чрезмерный износ клапана, что приведет к снижению герметичности закрытия и эффективности работы арматуры.
-
Затвор должен быть надежно закреплен болтами на трубопроводе, чтобы предотвратить любое движение или вибрацию. В случае применения сварки, нужно убедиться в качественном выполнении сварного шва.
-
Проверьте, чтобы между диском затвора и стенками трубы был достаточный зазор, чтобы предотвратить любые помехи при его открытии/закрытии.
При заказе затвора баттерфляй на сайте Titan Lock непосредственно у производителя, Вы получаете возможность при относительно низкой цене получить высококачественную трубопроводную арматуру. Вся продукция компании сертифицирована и имеет официальную гарантию.
