Области применения
Благодаря своей конструкции игольчатые краны востребованы в областях, где требуется точная, плавная регулировка транспортируемого газа или жидкости.
- Лаборатории. Используются в различном оборудовании для точной дозировки подачи реагентов и контроля за выполнением химической или другой реакции.
- Химическая промышленность. Позволяют регулировать поток агрессивных и летучих веществ, предотвращая утечки и обеспечивая безопасность технологических процессов.
- Нефтегазовая отрасль. Используются для контроля потока нефти, газа и других углеводородов.
- Медицина. Применяются в системах подачи медицинских газов и жидкостей, где требуется высокоточная регулировка.
Стоит отметить, что кроме промышленности, изделия получили широкое распространение в бытовых самогонных аппаратах, где с их помощью регулируется подача холодной воды.
Принцип работы игольчатых кранов

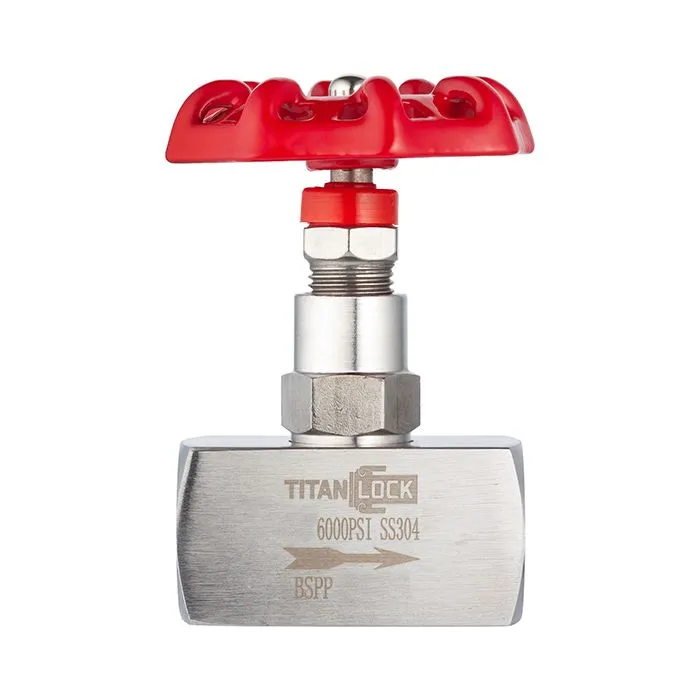

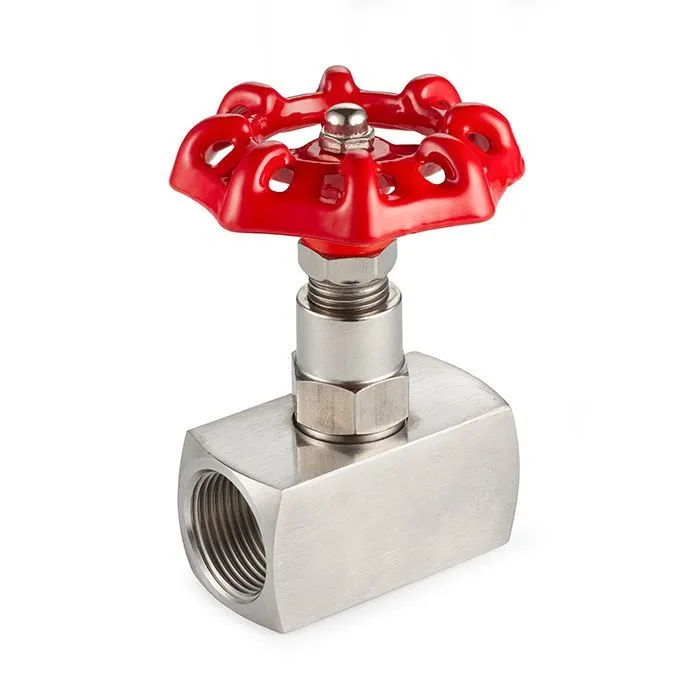

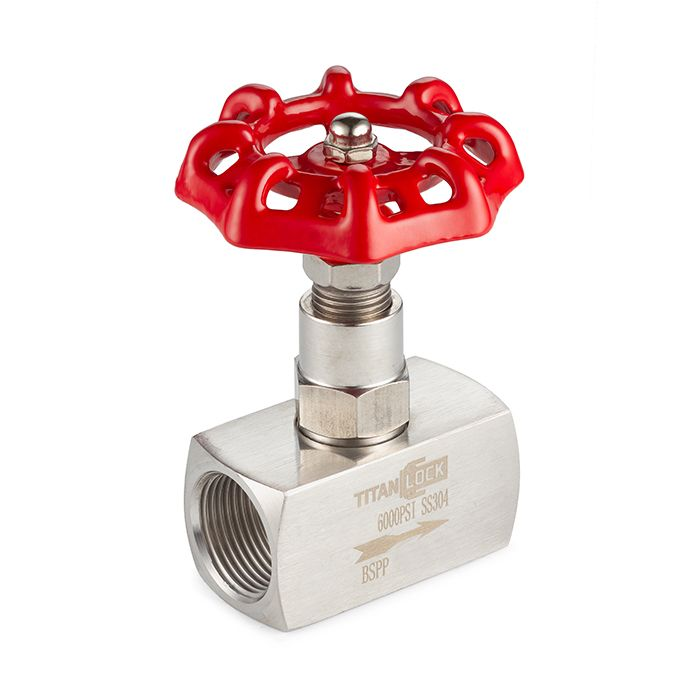

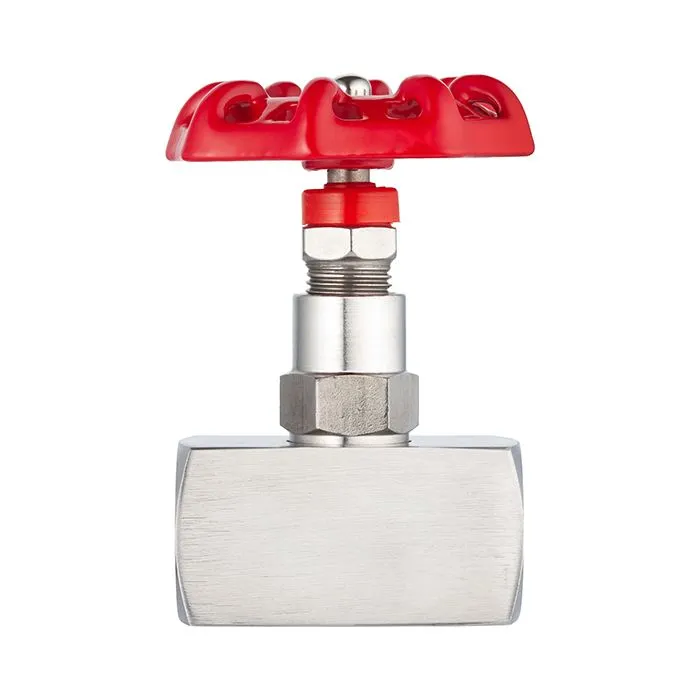

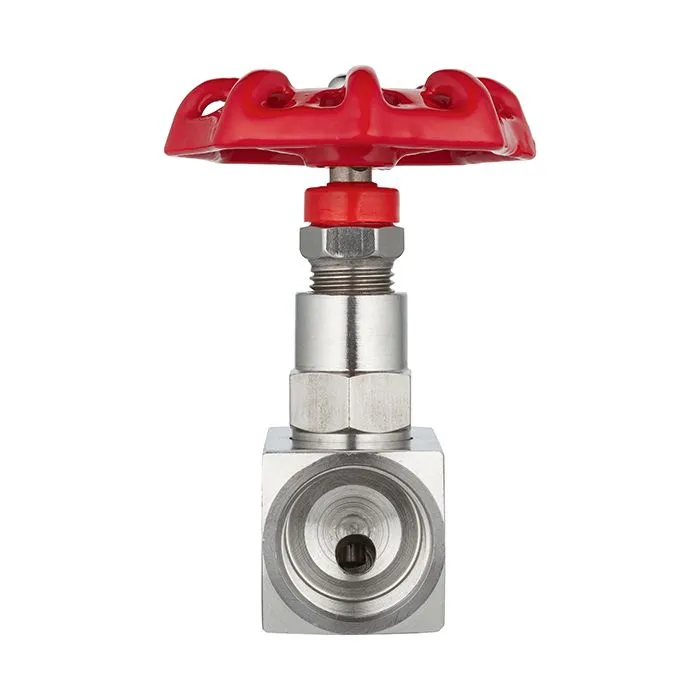

Конструктивно игольчатые краны являются разновидностью вентилей. Чтобы убедиться в этом, достаточно взглянуть на конструкцию арматуры.
- Корпус. Основная часть крана сделана из прочных материалов. Как правило, это разные сплавы и марки стали, которые подбираются в соответствии с условиями эксплуатации и свойствами среды.
- Шток с игольчатым шпинделем. Отвечает за регулировку потока газа или жидкости, подаваемой через трубопровод. Наконечник имеет форму иглы или конуса, что позволяет плавно изменять площадь поперечного сечения прохода.
- Маховик (рукоятка). Вращающийся элемент управления, с помощью которого вручную изменяется положение штока. Маховик соединен с резьбовым соединением штока, обеспечивая его движение вверх или вниз. Бывают модели с электроприводом.
- Уплотнители. Предотвращают утечки рабочей среды в процессе регулировки. В зависимости от технических параметров системы изготовляются из фторопласта, нитрила, витона или графита.
- Седло. Место соприкосновения запирающего наконечника с корпусом крана для полного перекрытия потока.
Работа игольчатого крана основана на принципе перемещения штока с игольчатым наконечником перпендикулярно оси трубопровода. Во время вращения маховика поворачивается резьбовая часть штока, которая плавно перемещает его вверх или вниз, что обеспечивает регулирование потока.
Преимущества и недостатки игольчатых кранов
Основным плюсом этой арматуры является точность и герметичность, поэтому ее часто используют на сложных участках трубопроводных систем, а также в лабораторном оборудовании. В отличие от шаровых или задвижных клапанов, которые имеют более резкое открытие и закрытие, игольчатые краны постепенно изменяют пропускную способность трубопровода.
Конструкция арматуры отличается простотой и надежностью. Плавное движение штока и минимальное количество подвижных частей снижают вероятность быстрого износа и увеличивают срок службы устройства.
Однако кроме преимуществ, в игольчатых кранах есть и недостатки. Например, медленное открытие/закрытие, что может быть критично, когда необходимо быстро прекратить подачу в случае возникновения аварийной ситуации.
Из-за особенностей конструкции, они имеют меньший диаметр проходного отверстия по сравнению с другими типами запорной арматуры. Из этого вытекает чувствительность к загрязнениям. Попадание твердых частиц в зазор между штоком и седлом может привести к повреждению уплотнительных элементов и нарушению герметичности.
Поэтому применение игольчатых кранов оправдано только в тех случаях, когда необходима высокоточная регулировка потоков рабочей среды при работе с агрессивными или опасными веществами, а также в условиях экстремальных температур и давления.
Разновидности игольчатых кранов
Игольчатые краны классифицируются по различным признакам, включая их конструкцию, назначение, тип установки и особенности рабочей среды. Рассмотрим основные виды.
- Запорные. Предназначены для полного перекрытия подачи среды в трубопроводе.
- Регулирующие. Устанавливаются в системах, где важно постоянно поддерживать стабильное давление. Их еще называют дросселирующими.
- Проходные. Имеют линейную конструкцию, где вход и выход расположены на одной оси. Они используются, когда требуется минимальное сопротивление потоку и максимально прямая передача рабочей среды через кран.
- Угловые. Применяются для изменения направления потока с возможностью его регулировки или прикрытия.
- Манометрический. Специальный тип игольчатого крана, который устанавливается вместе с манометрами и контрольно-измерительными приборами для точного контроля за давлением или слива избыточной рабочей среды.
Кроме этого, изделия выпускаются из разных материалов, с разной пропускной способностью и способом управления.
Особенности эксплуатации
Для обеспечения надежной работы игольчатых кранов необходимо соблюдать следующие эксплуатационные требования:
- Техническое обслуживание. Нужно регулярно проверять состояние уплотнительных элементов и корпуса крана.
- Правильный подбор материалов. Для агрессивных сред или высоких температур необходимо выбирать краны из стойких материалов (например, нержавеющая сталь).
- Монтаж. При установке следует обратить внимание на направление потока, указанное на корпусе крана. Неправильный монтаж может привести к снижению эффективности работы и быстрому износу.
Игольчатые краны – это надежные устройства для точной регулировки потоков в различных промышленных и научных отраслях. Правильная эксплуатация и своевременное обслуживание помогают увеличить срок службы устройства и обеспечить его эффективную работу.
