Виды и типы трубопроводной арматуры

Максим Серегин
Автор:
Эксперт TITAN LOCK
Максим Серегин
Время на прочтение: 4 мин
Виды и типы трубопроводной арматуры
Трубопроводную арматуру используют в быту и разных областях промышленности. Такие устройства отличаются по строению и назначению. Производители предлагают огромное количество моделей, в которых сложно разобраться без помощи профессионалов.

В статье рассказываем, какой бывает запорная арматура для трубопроводов, по каким параметрам классифицируется, где применяется.

Что такое трубопроводная арматура

Трубопроводная арматура (ТПА) — изделия, которые устанавливают на трубы или емкости для хранения жидкостей и газов. С помощью этих устройств изменяют направление, контролируют или смешивают потоки рабочих сред, перемещающихся по трубопроводу.

От технических характеристик и качества трубопроводной арматуры зависят эффективность, срок службы трубопровода, допустимые условия эксплуатации.

Классификация трубопроводной арматуры

По назначению и сфере использования
  • Общего назначения. Такая ТПА применяется везде: от бытовых трубопроводов до промышленных. Для ее эксплуатации не требуется соблюдать особенные условия.
  • Специальная. Производители изготавливают трубопроводную арматуру специального назначения под индивидуальные требования заказчика. Ее используют для решения особых задач: например, на АЭС, в лабораториях, военном производстве.
  • Энергетическая. Применяется для транспортировки рабочих сред в энергетических установках, котлах. Обладают стойкостью к давлению более 300 атм, температурам выше +500 °C.
  • Судовая. Используется на морских, речных судах и сооружениях. Устойчива к повышенной влажности, воздействию солей, вибрациям.
  • Нефтегазовая. Рассчитана на установку в системах, которые используются при добыче нефти, газа, в фонтанных скважинах.
  • Для опасных объектов. Трубопроводная арматура из этой категории предназначена для транспортировки агрессивных и опасных веществ, работы в экстремальных условиях. Производится под заказ.
По типу присоединения к трубопроводу
  • Муфтовая. С внутренней резьбой.
  • Резьбовая. С наружной резьбой.
  • Цапковая. С быстросъемным соединением, оснащены уплотнительной прокладкой.
  • Под приварку. С патрубками под приварку.
  • Фланцевая. С квадратными или круглыми фланцами, по периметру которых есть отверстия для крепежей.
dhws2n632fcoh5axi7z548bar04hycf9.jpg Трехходовой шаровый кран муфтовый TITAN LOCK
По конструкции и форме корпуса
  • Угловая. Патрубки расположены под прямым углом.
  • Проходная. Патрубки расположены параллельно друг другу.
  • Полнопроходная. Диаметр отверстия входного патрубка больше площади сечения проточной части.
  • Неполнопроходная. Площадь сечения проточной части больше или равна диаметру отверстия входного патрубка.
По типу уплотнителя
  • Сальниковая. Соединения герметизируют за счет сальниковой набивки из специального волокна. Она находится вплотную к штоку или шпинделю.
  • Сильфонная. Такая трубопроводная арматура герметизируется с использованием гофрированной трубки, закрепленной на подвижном элементе конструкции.
  • Мембранная. Уплотнена мембраной, которая также выполняет функцию затвора.

Виды промышленной ТПА

Разные виды трубопроводной арматуры выполняют разные функции.

Запорная

Полностью перекрывает рабочий поток. Может находиться в одном из двух положений: «открыто» или «закрыто». Главный параметр такой ТПА — герметичность.

Запорную арматуру для трубопроводов применяют в следующих сферах:

  • пищевой промышленности;
  • химической и фармацевтической промышленности;
  • морском и воздушном транспорте;
  • глубоководном оборудовании;
  • атомной энергетике;
  • нефте- и газопроводах;
Обратная

Предотвращает обратный поток рабочей среды по системе трубопровода. Срабатывает автоматически. Главный элемент обратной трубопроводной арматуры — клапан. Он остается открытым под воздействием рабочей среды, которая двигается по трубе в заданном направлении. Если направление потока меняется — клапан закрывается.

gn047pwt7e1b0gqnc6yfkkh056qemkee.jpg Обратный клапан нержавеющий TITAN LOCK

Обратную ТПА используют в разных областях:

  • системах водо- и теплоснабжения;
  • котельных установках;
  • гидравлических, пневматических системах;
  • нефтегазовой промышленности.
Предохранительная

Защищает трубопровод и оборудование от повышения давления, возникновения внештатных ситуаций. Предохранительная трубопроводная арматура автоматически сбрасывает излишки рабочей среды. Конструкция оснащена клапанами, которые открываются автоматически при превышении заданного показателя давления.

Этот вид ТПА используют в следующих отраслях:

  • пищевой промышленности;
  • нефтегазовой и химической промышленности;
  • на АЭС, ТЭС, ГЭС, ТЭЦ.
Распределительно-смесительная

Распределяет рабочую среду по разным направлениям трубопроводной системы и смешивает потоки в один. С помощью распределительно-смесительной ТПА трубопровод разделяют на ветви, в одной из которых происходит смешивание жидкости или газа, в другой — разделение.

Этот вид трубопроводной арматуры используют для решения разных задач:

  • снабжение горячей и холодной водой;
  • оснащение различных резервуаров;
  • создание отопительных систем;
  • при производстве пищевой, фармацевтической, химической и другой продукции.

Типы трубопроводной арматуры

ТПА разных типов отличается по конструкции, механизму срабатывания запорной или регулирующей части.

Кран

Запирающий или регулирующий элемент вращается под прямым углом вдоль потока рабочей среды. Краны устанавливают в трубопроводы, по которым транспортируют жидкости, газы, сухие, вязкие и другие среды. Это простое и универсальное устройство.

Задвижка

Затвор перемещается вверх и вниз под прямым углом относительно движения рабочей среды. ТПА этого типа перекрывает или регулирует поток. Она обладает низким уровнем гидравлического сопротивления, простым строением, ее несложно монтировать и эксплуатировать. Чаще всего задвижки полнопроходные. Управляют ими с помощью рукояти, пневмопривода или электропривода.

Клапан

Запирающий элемент двигается параллельно потоку рабочей среды. По функциям клапаны бывают регулирующими, запорными, обратными, предохранительными. По форме затвора — игольчатыми или тарельчатыми.

Клапаны срабатывают, если меняется направление жидкости или газа, повышается давление или температура. Они защищают трубы и оборудование от поломок.

Дисковой затвор (заслонка)

Функцию запорной части выполняет диск. О вращается вокруг своей оси, которую при установке располагают под прямым углом относительно потока. Дисковые заслонки быстро открывают или перекрывают движение рабочей среды. Их легко устанавливать и использовать.

4e8aaegf7gqg1ae2ysuk5cpgbi6m4laq.jpgЗатвор дисковый "бабочка" TITAN LOCK

Как выбрать и где заказать

При подборе трубопроводной арматуры необходимо учитывать давление, пропускную способность, рабочие температуры, устойчивость к коррозии и воздействию агрессивных веществ, время срабатывания устройств. В каталоге Titan Lock представлена ТПА с разными техническими характеристиками для решения любой задачи.

Для заказа добавьте товары в корзину, заполните форму. Доставляем продукцию во все регионы РФ.

Товары из статьи
Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN50 TL050FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN50 TL050FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN50 TL050FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN50 TL050FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN50 TL050FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN50 TL050FBVS-EP TITAN LOCK

4 387 ₽

осталось 3
Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN50 TL050FBVS-EP TITAN…

Условный диаметр (DN): 50

Рабочее давление, бар: 16

осталось 3

1

0,75in, шаровый кран, резьба BSP, нерж. сталь TL75BVSS TITAN LOCK 0,75in, шаровый кран, резьба BSP, нерж. сталь TL75BVSS TITAN LOCK 0,75in, шаровый кран, резьба BSP, нерж. сталь TL75BVSS TITAN LOCK 0,75in, шаровый кран, резьба BSP, нерж. сталь TL75BVSS TITAN LOCK 0,75in, шаровый кран, резьба BSP, нерж. сталь TL75BVSS TITAN LOCK 0,75in, шаровый кран, резьба BSP, нерж. сталь TL75BVSS TITAN LOCK

1 823 ₽

Много
0,75in, шаровый кран, резьба BSP, нерж. сталь TL75BVSS TITAN LOCK

Материал: нержавеющая сталь

Условный диаметр (DN): 20

Размер, дюйм: 0,75

Много

1

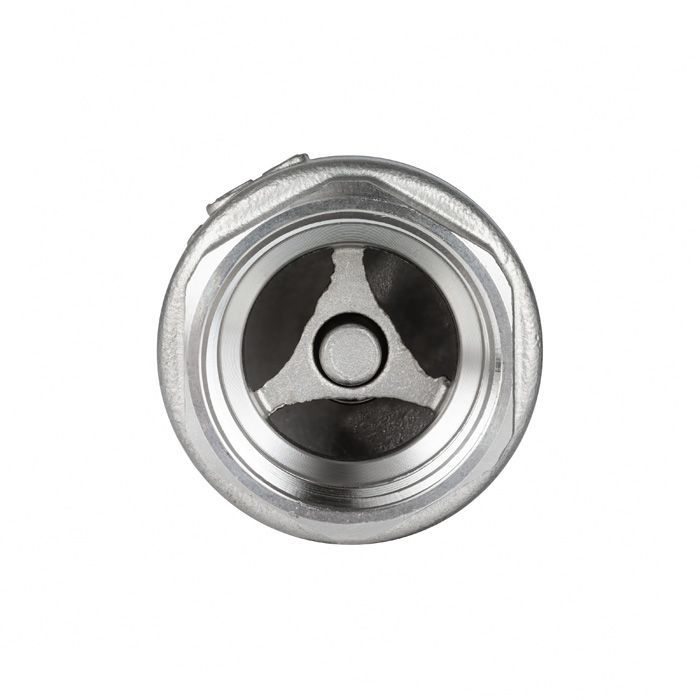

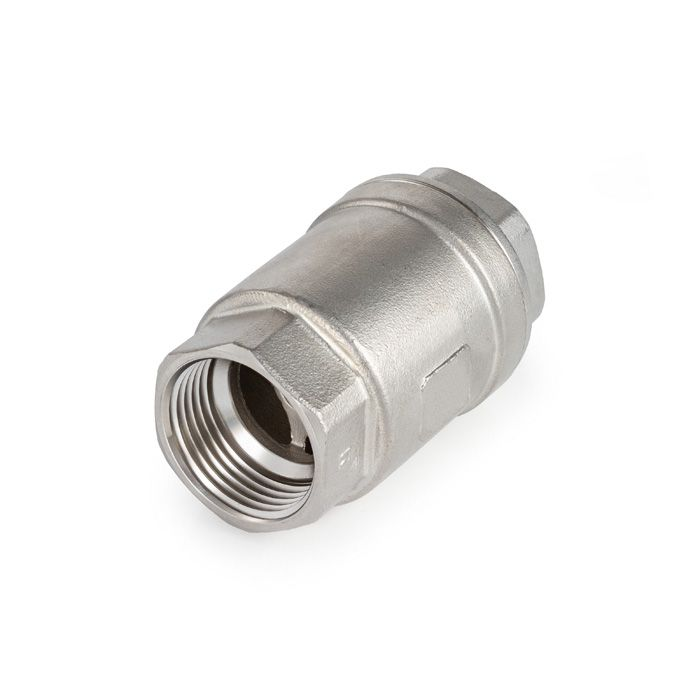

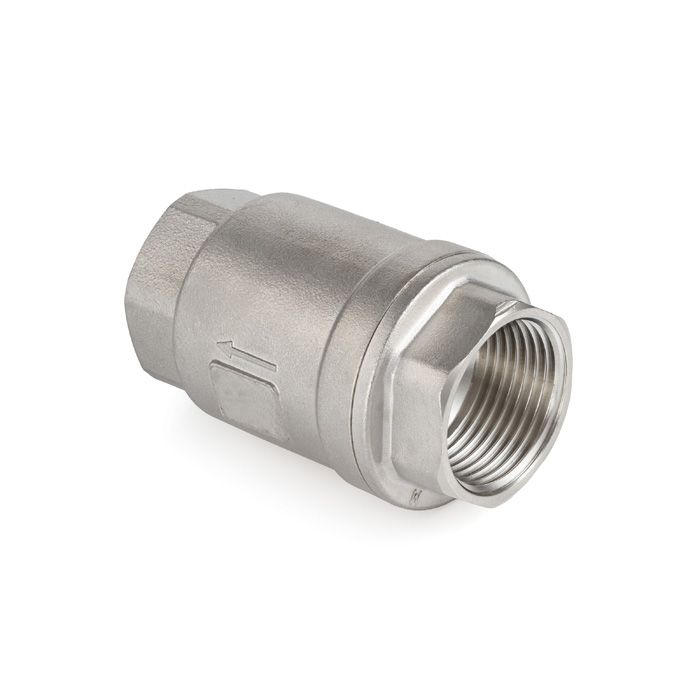

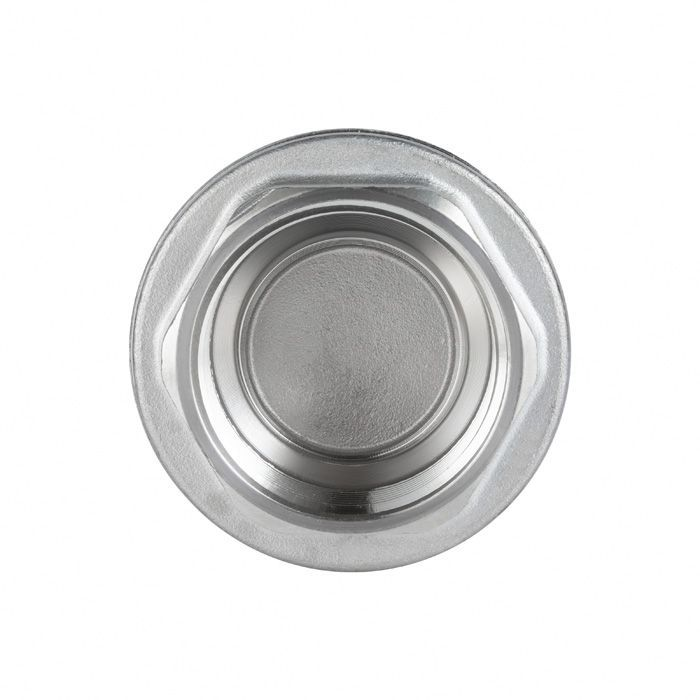

Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 2", TL2FCV TITAN LOCK Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 2", TL2FCV TITAN LOCK Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 2", TL2FCV TITAN LOCK Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 2", TL2FCV TITAN LOCK Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 2", TL2FCV TITAN LOCK

5 700 ₽

Нет в наличии
Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 2", TL2FCV TITAN…

Материал: нержавеющая сталь 304

Размер, дюйм: 2

Рабочее давление, бар: 16

Нет в наличии

1

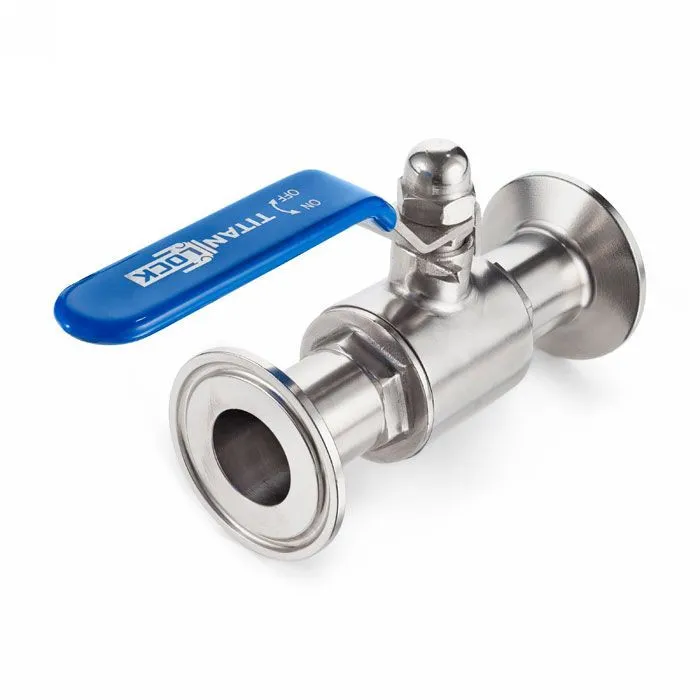

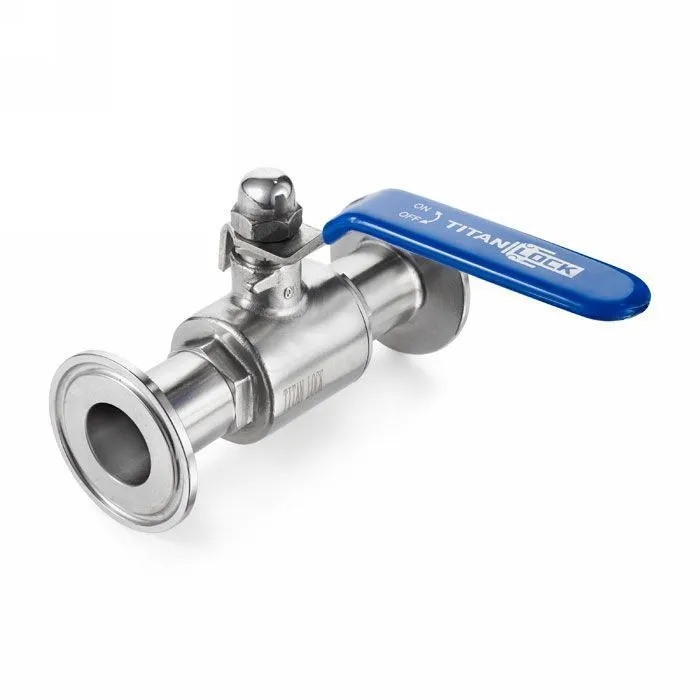

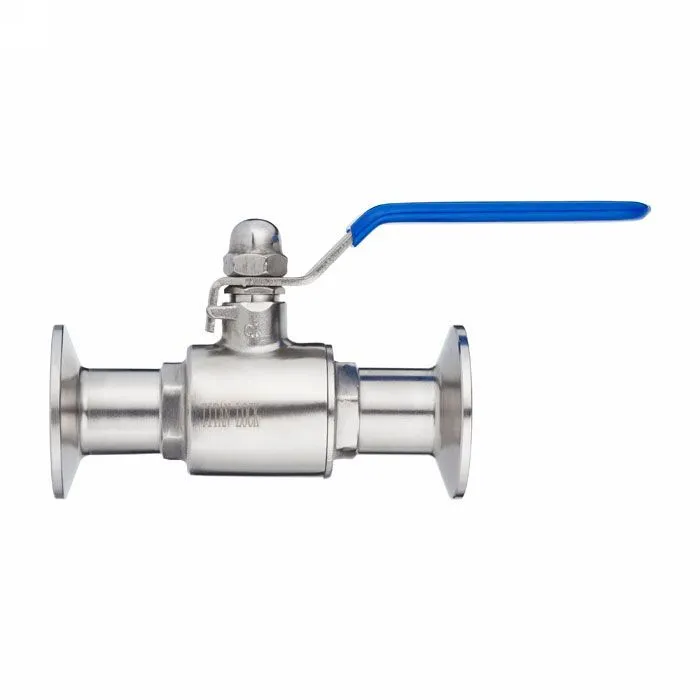

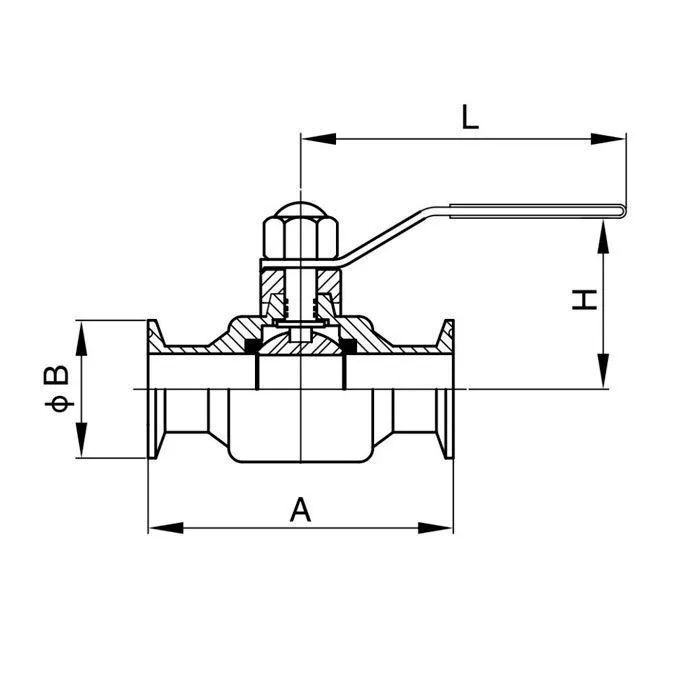

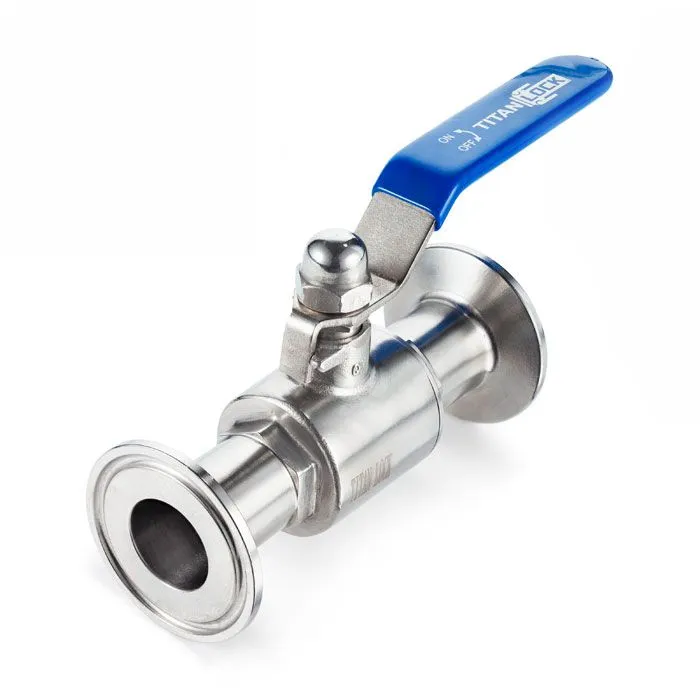

Пищевой шаровый кран полнопроходной типа "clamp-clamp", DN65 нерж. 304, TL65SBV-CL TITAN LOCK Пищевой шаровый кран полнопроходной типа "clamp-clamp", DN65 нерж. 304, TL65SBV-CL TITAN LOCK Пищевой шаровый кран полнопроходной типа "clamp-clamp", DN65 нерж. 304, TL65SBV-CL TITAN LOCK Пищевой шаровый кран полнопроходной типа "clamp-clamp", DN65 нерж. 304, TL65SBV-CL TITAN LOCK Пищевой шаровый кран полнопроходной типа "clamp-clamp", DN65 нерж. 304, TL65SBV-CL TITAN LOCK Пищевой шаровый кран полнопроходной типа "clamp-clamp", DN65 нерж. 304, TL65SBV-CL TITAN LOCK
