Приводные ремни: типы, конструкции, функции

Мила Зюзина
Автор:
Эксперт TITAN LOCK
Мила Зюзина
Время на прочтение: 3 мин
Приводные ремни: типы, конструкции, функции

Ременная передача используется в разных механизмах и системах с подвижными частями: от бытовых приборов до сложного промышленного оборудования. С ее помощью передается вращательное движение от одной части к другим.

В статье рассказываем, что такое ремень передачи, как он устроен, каких видов бывает, в каких сферах используется.


Что такое приводной ремень

Это соединенная в кольцо лента, которая передает мощности с ведущего вала на один или несколько ведомых. Изделие располагают на шкивах, за счет сил трения или сцепления зубцов с поверхностью вала формируется крутящий момент. Чтобы лента передавала мощности, она должна быть натянута.

Строение

Конструкция таких изделий проста. Основной элемент любого приводного ремня — каркасный корд, от которого зависит прочность изделия, устойчивость к натяжению. Корд изготавливают из стальных, полиамидных, синтетических, хлопчатобумажных шнуров. Материал влияет на область применения, в которой можно использовать приводной ремень.

Над кордом расположен слой растяжения, под кордом — слои сжатия. Оба изготавливают из резины, придающей приводному ремню эластичность. Чтобы защитить изделие от износа, его покрывают тканевой оберткой.

Преимущества приводных ремней

  • Функциональность. Отлично передают энергию вращения.
  • Ремонтопригодность. Изделия легко заменить в случае износа.
  • Надежность. При соблюдении правил эксплуатации не выходят из строя в течение долгого времени.
  • Доступность. Производители предлагают продукцию по доступным ценам.

Виды и области применения

В зависимости от конструкции, формы сечения, материалов, из которых изготовлены приводные ремни, их используют в разных механизмах и сферах.

Зубчатые

Передают мощности с ведущего вала на ведомый за счет усилия, которое образуется при сцеплении зубцов приводного ремня с рельефом шкива. Зубчатые модели отличаются высоким КПД, низким уровнем шума во время работы, значительной гибкостью. Они снижают нагрузку на подшипниковые узлы валов.

Зубчатые ремни передачи по строению почти не отличаются от других. Разница только в структуре слоев и способах вулканизации резиновых прослоек. Поверхность зубцов бывает скругленной или трапециевидной.

Зубчатые изделия передачи используют в механизмах, где важна синхронность вращения ведущего и ведомых валов. К ним относятся следующие виды оборудования:

  • автомобильное;
  • насосное;
  • бытовое;
  • высокоточные системы с применением бензиновых и дизельных двигателей.
Зубчатый1.jpg Ремень с фасонным зубом XPC TITAN LOCK
Клиновые

Изделия, которые используют для работы кондиционеров, генераторов и других устройств. Сечение таких лент имеет форму трапеции. Передача усилия происходит за счет трения боковых граней в канавке шкива. Форма изделий обеспечивает надежное сцепление приводного ремня с поверхностью механизма.

Изделия изготавливают с тканевым внешним слоем и без него. Для производства клиновых приводных ремней без обертки используют анизотропные материалы. Эти модели по конструкции монолитные, обладают повышенной жесткостью.

Ремни клинового типа устанавливают на следующую технику:

  • легковые автомобили;
  • грузовики;
  • спецтехника;
  • станки и производственное оборудование.
Профиль В.jpg Клиновой ремень профиля B TITAN LOCK
Плоские

Передают мощности за счет силы трения. Плоские приводные ремни обеспечивает передачу усилия на валы, которые расположены параллельно или пересекаются под любым углом. Изделия обладают малой толщиной, высокой гибкостью, устойчивостью к деформациям.

Такие модели используют в следующих механизмах и сферах:

  • производственная техника;
  • автомобильная промышленность;
  • сельскохозяйственное оборудование;
  • упаковочные машины;
  • промышленные насосы.
Поликлиновые

Оснащены несколькими зубьями с сечением в форме трапеции. По сравнению со стандартными клиновыми, поликлиновые модели обладают повышенными быстроходностью и КПД, более надежным контактом с механизмом.

Приводные ремни этого типа применяют в разных областях:

  • сельскохозяйственная техника;
  • тяжелое машиностроение;
  • автомобильная промышленность.
Круглые

Часто лишены каркасного корда, отличаются малым диаметром — до 18 мм. Изготавливаются из полиуретана, рассчитаны на небольшие нагрузки. Круглые модели имеют высокую эластичность, упругость, устойчивы к износу, ультрафиолету, воздействию агрессивных химических веществ. Они подходят для быстрого ремонта при возникновении аварийных ситуаций.

Ремни привода с круглым профилем подходят для установки на шкивах, расположенных в разных плоскостях. К устройствам этого типа относятся следующие механизмы:

  • станки для легкой промышленности;
  • бытовые приборы;
  • упаковочное оборудование.
Вариаторные

Подвид клиновых ремней, способный изменять передаточное число. Их устанавливают на вариаторы — оборудование, которое закрепляют между колесами или гусеничным приводом и силовым устройством. Вариаторные приводные ремни не шумят во время работы, обеспечивают плавный ход механизма.

Изделия этого вида устанавливают в разных устройствах:

  • текстильных станках;
  • аграрном оборудовании;
  • на конвейерах.
ремень вариаторный.jpg Ремень вариаторный W31.5 TITAN LOCK

Где заказать

Купить разные виды ремней для ременных передач вы можете в Titan Lock. Мы предлагаем качественную продукцию по доступным ценам, доставку по всей территории России. Добавьте товары в корзину и заполните форму заказа.

Товары из статьи

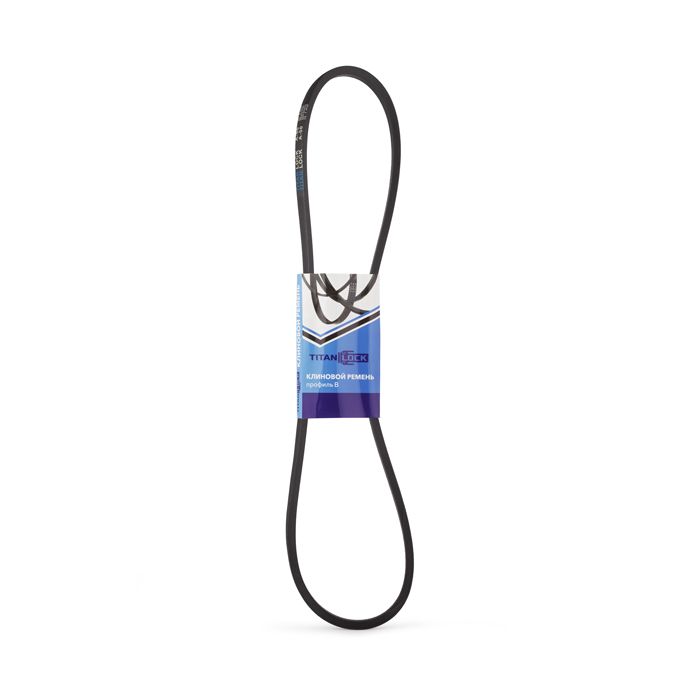

Клиновой ремень B79 17x2010Li 2050Ld TLB-B79 TITAN LOCK

672 ₽

Много
Клиновой ремень B79 17x2010Li 2050Ld TLB-B79 TITAN LOCK

Профиль ремня: B

Расчетная длина, мм: 2050

Много

1

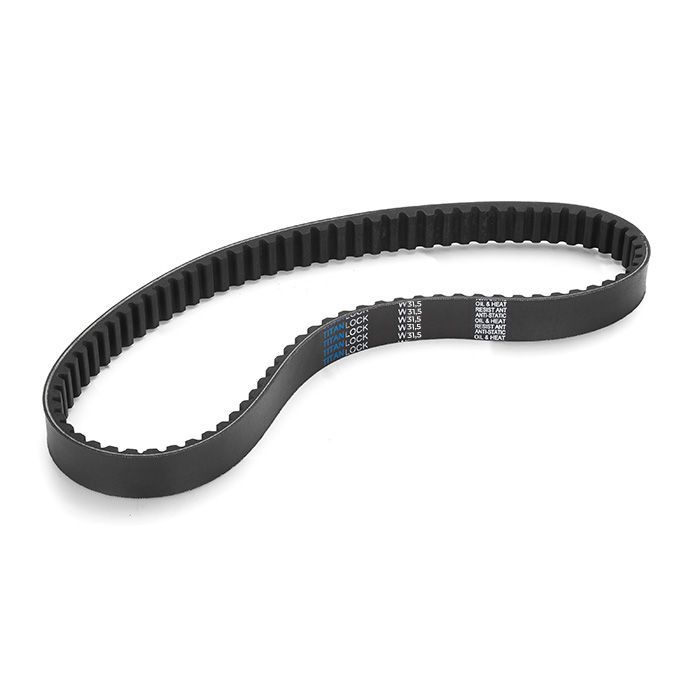

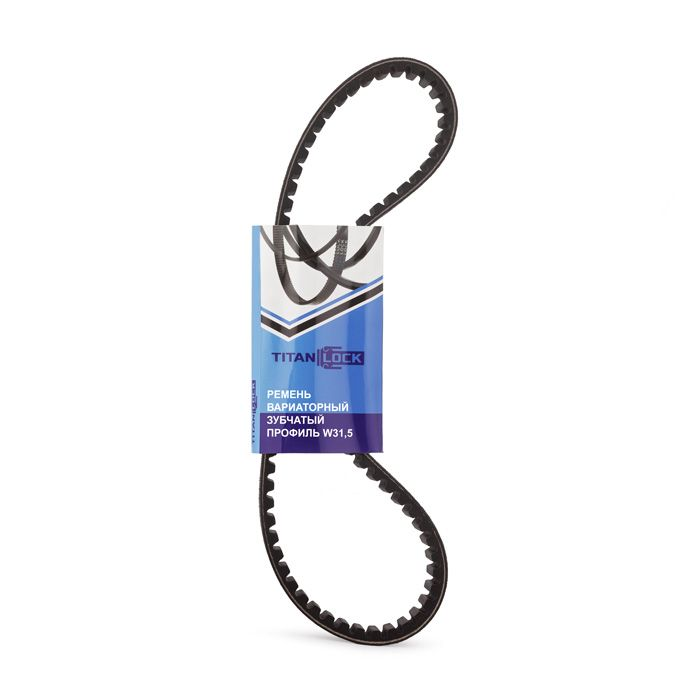

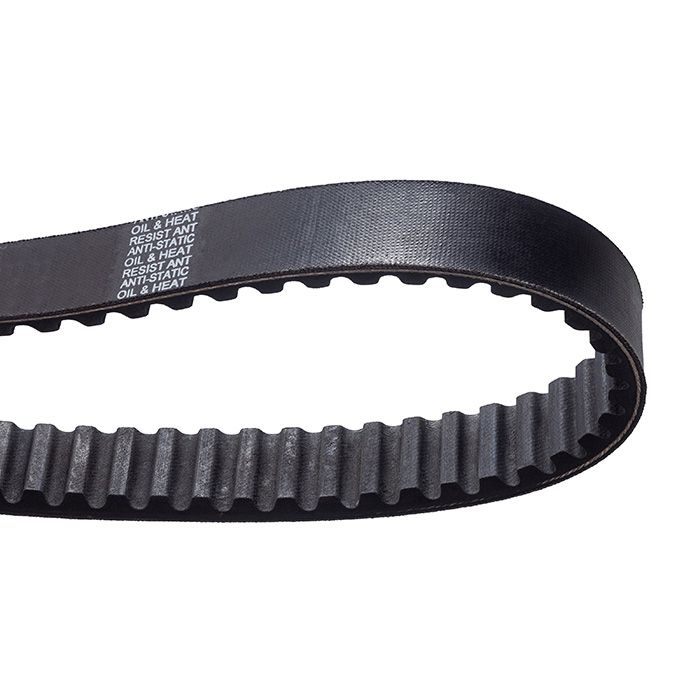

Ремень вариаторный зубчатый W31.5-950Lp TLB-W31,5-950 TITAN LOCK

1 830 ₽

осталось 4
Ремень вариаторный зубчатый W31.5-950Lp TLB-W31,5-950 TITAN LOCK

Профиль ремня: W31,5

Расчетная длина, мм: 950

осталось 4

1

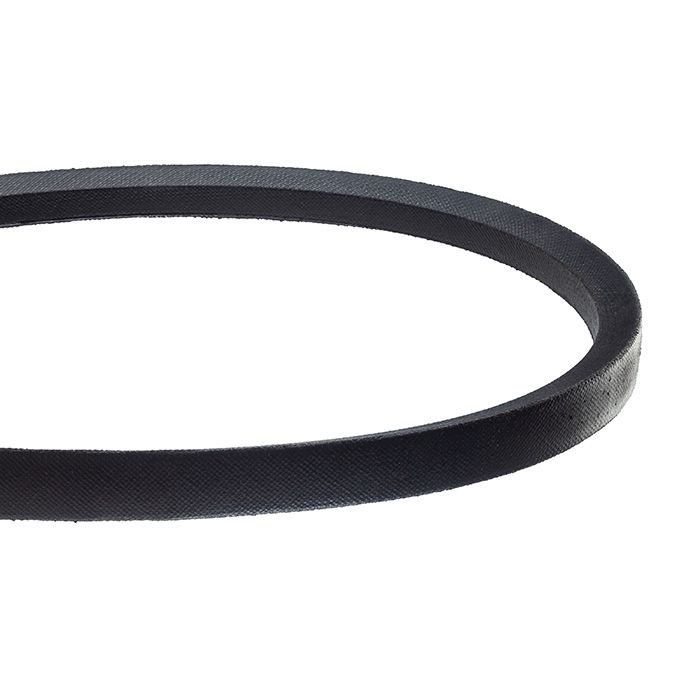

Клиновой ремень узкого профиля SPA2832 TLB-SPA2832 TITAN LOCK

751 ₽

Много
Клиновой ремень узкого профиля SPA2832 TLB-SPA2832 TITAN LOCK

Профиль ремня: SPA

Расчетная длина, мм: 2832

Много

1

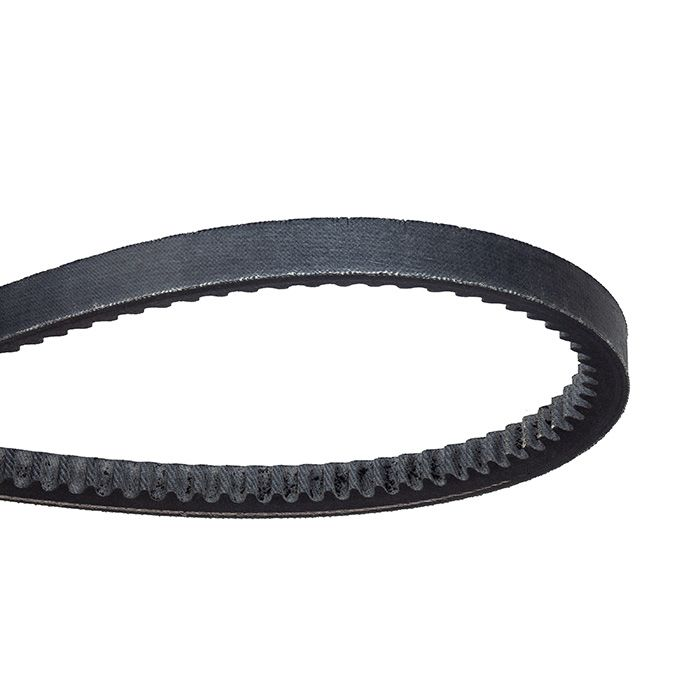

Узкий клиновой ремень с фасонным зубом XPC4750 TLB-XPC4750 TITAN LOCK
