Соединение типа «Сухой разъем»

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 2 мин
Соединение типа «Сухой разъем»

Соединение «Сухой разъём» предназначено для быстрого, герметичного, надежного соединения напорного и приемного шлангов, к устройствам и резервуарам в системе перекачки различных нефтепродуктов, с обеспечением полного отсутствия пролива перекачиваемой среды


БРС «Сухой разъём» представляет собой конструкцию, состоящую из двух частей: ниппеля и розетки, имеющих резьбы для присоединения к шлангам или трубопроводам.

Розетка

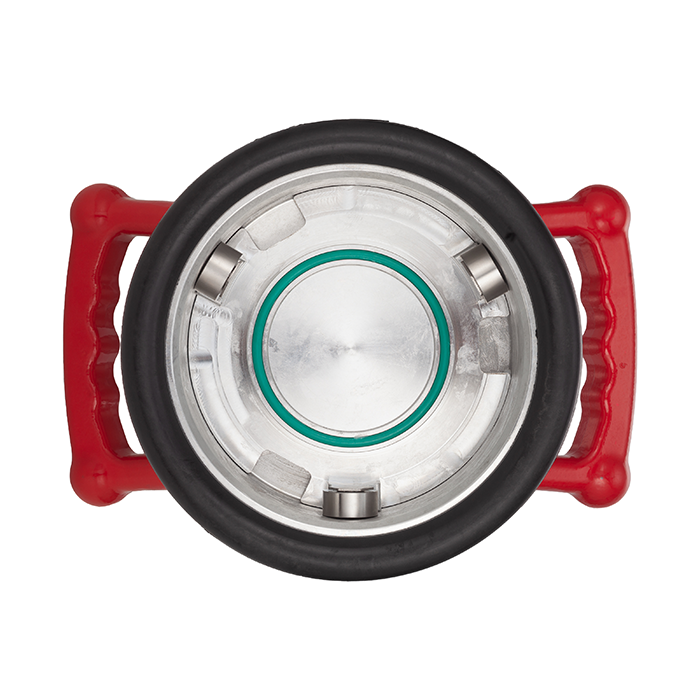

Розетка – часть БРС «Сухой разъём», устройство с резьбовым креплением к присоединительному рукаву, шлангу, трубе. Видны роликовые фиксаторы, надёжно фиксирующие корпуса розетки и ниппеля при повороте рукоятки.

Ниппель


Ниппель – часть БРС «Сухой разъём», устройство с резьбовым креплением к неподвижной части трубопровода, емкости.

Принципиальное устройство БРС «Сухой разъём»




БРС в рабочем состоянии: клапаны розетки и ниппеля сжимают пружину, поднимаясь со своих сёдел. Проходное сечение открыто, возможно перемещение продукта. Положение фиксируется поворотом по часовой стрелке рукоятки присоединительной головки до характерного щелчка.

Всего два движения: надави и поверни!




БРС в разомкнутом состоянии: при обратном повороте рукоятки присоединительной головки пружина разжимается, клапаны розетки и ниппеля прижимаются к своим сёдлам. Проходное сечение надёжно перекрыто, уплотнения клапанов исключают перемещение, утечки содержимого, шланги можно разъединять.

Всего два движения: поверни и потяни!




Преимущество:

В отличие от соединений типа Camlock«Сухой разъём» полностью лишен утечек нефтепродуктов, заполняющих рукава при соединении и разъединении.

Это особенно важно, когда перекачиваемый продукт:

  • дорогой по себестоимости;

  • несёт угрозу экологического загрязнения окружающей среды;

  • дорогой для утилизации или переработки;

  • токсичный, представляет опасность для здоровья людей.

  • легковоспламеняемый

Применяемые материалы:

  • Детали розетки и муфты: корпус из алюминия повышенной прочности, мелкие детали из нержавеющей стали.

  • Уплотнения клапанов: фторкаучук VITON или PTFE.

Области применения

  • Применение в железнодорожных и автомобильных ёмкостях для сжиженных углеводородов (СУГ), светлых нефтепродуктов;

  • Технологические процессы в химической промышленности при производстве химикатов, клеев, чернил, жирных кислот и жидкого мыла, кислот и щелочей, химикатов сельскохозяйственного назначения;

  • Технологические процессы в фармацевтической промышленности при изготовлении фармацевтических препаратов;

  • Технологические процессы в нефтеперерабатывающей промышленности.

Компания TITAN LOCK предлагает БРС «Сухой разъем» в широком диапазоне размеров и назначения. Наш «сухой» разъем является аналогом наиболее известных мировых производителей, таких как «TODO-Matic», «MANNTEK» и т.п.

Опытные специалисты TITAN LOCK проконсультируют, быстро подберут и порекомендуют наиболее оптимальный вариант БРС «Сухой разъём» для решения вашей производственной задачи.



Товары из статьи

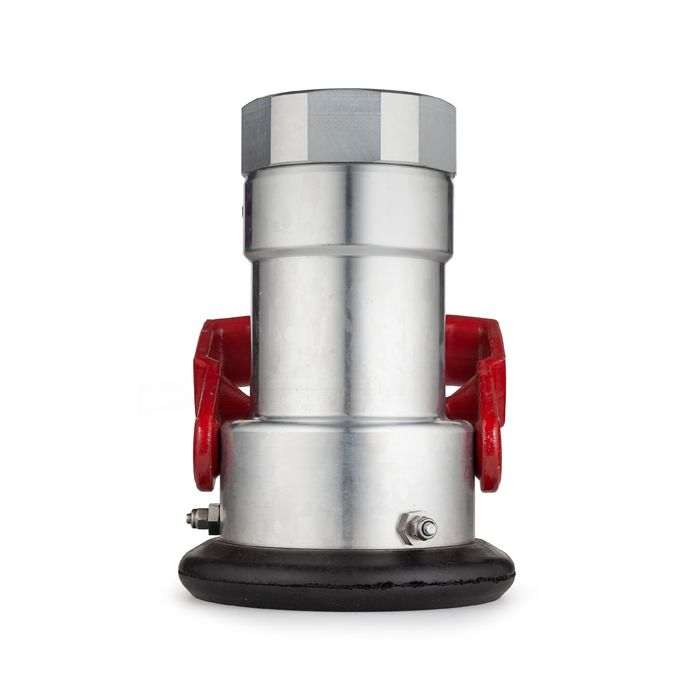

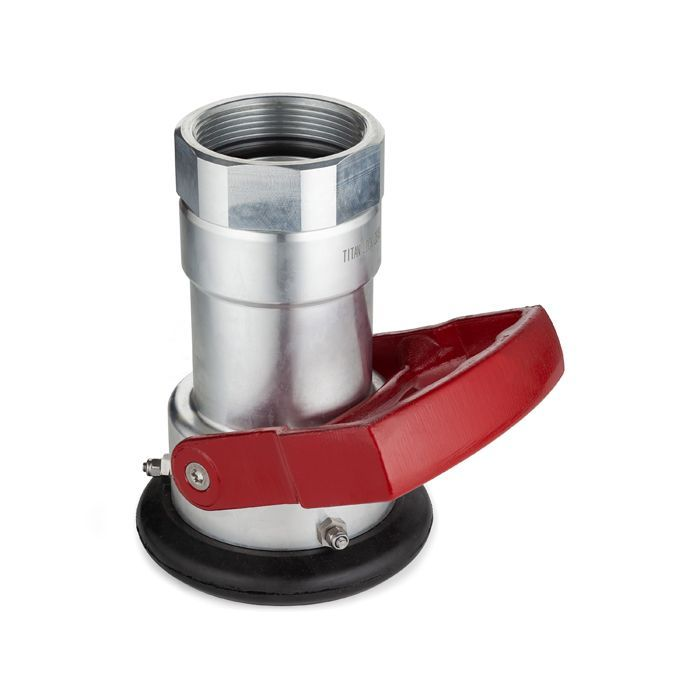

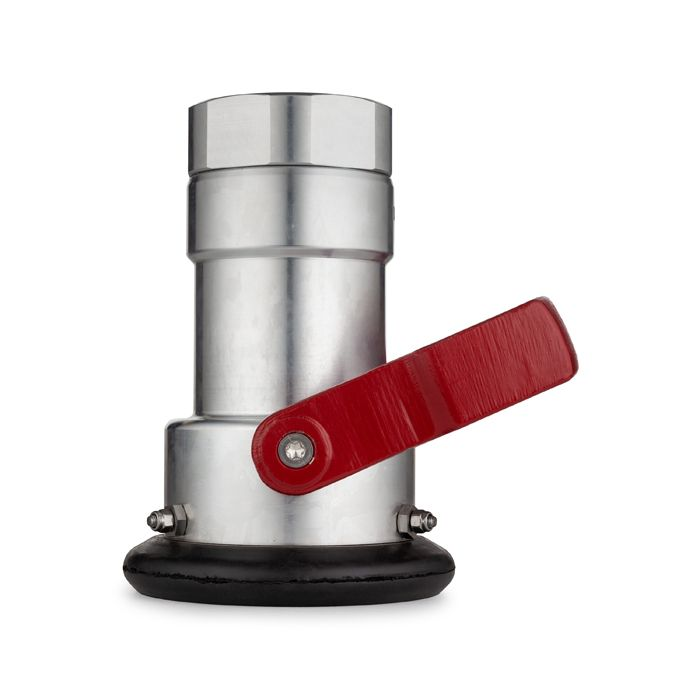

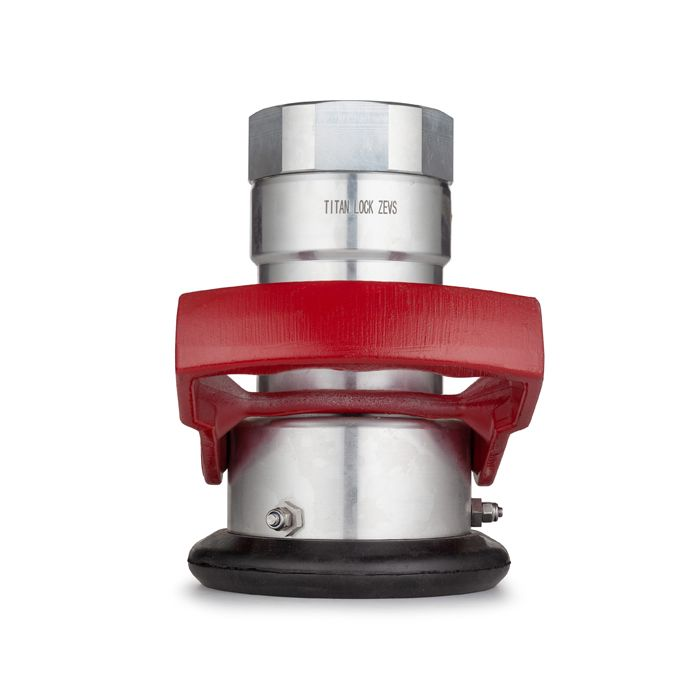

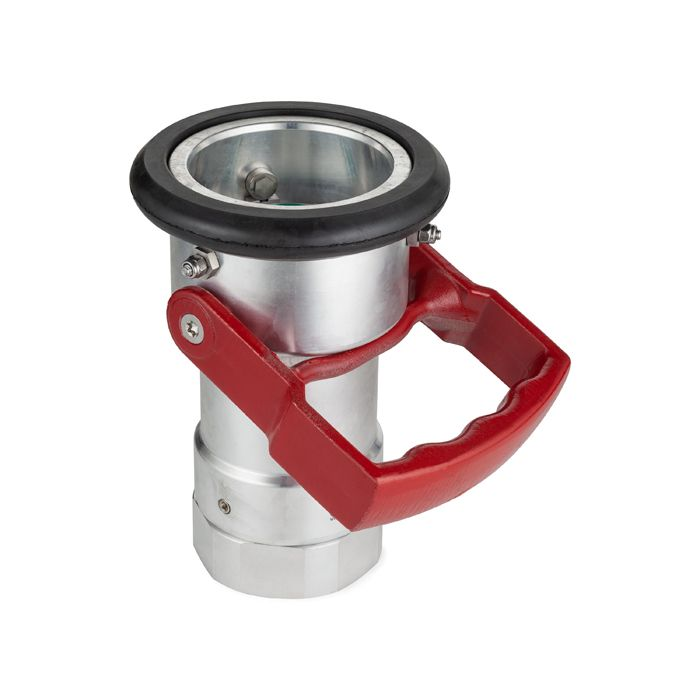

Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал алюм. TLDDC200-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал алюм. TLDDC200-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал алюм. TLDDC200-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал алюм. TLDDC200-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал алюм. TLDDC200-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал алюм. TLDDC200-AL TITAN LOCK

73 632 ₽

Много
Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал алюм. TLDDC200-AL TITAN…

Материал: алюминий

Тип: розетка

Размер, дюйм: 2

Рабочее давление, бар: 10

Много

1

Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал алюм. TLDDC300-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал алюм. TLDDC300-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал алюм. TLDDC300-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал алюм. TLDDC300-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал алюм. TLDDC300-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал алюм. TLDDC300-AL TITAN LOCK

162 656 ₽

Много
Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал алюм. TLDDC300-AL TITAN…

Материал: алюминий

Тип: розетка

Размер, дюйм: 3

Рабочее давление, бар: 10

Много

1

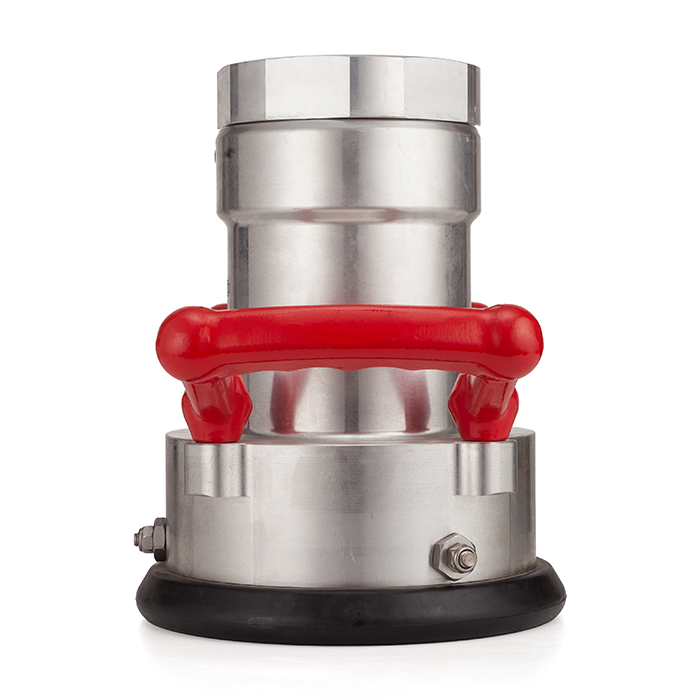

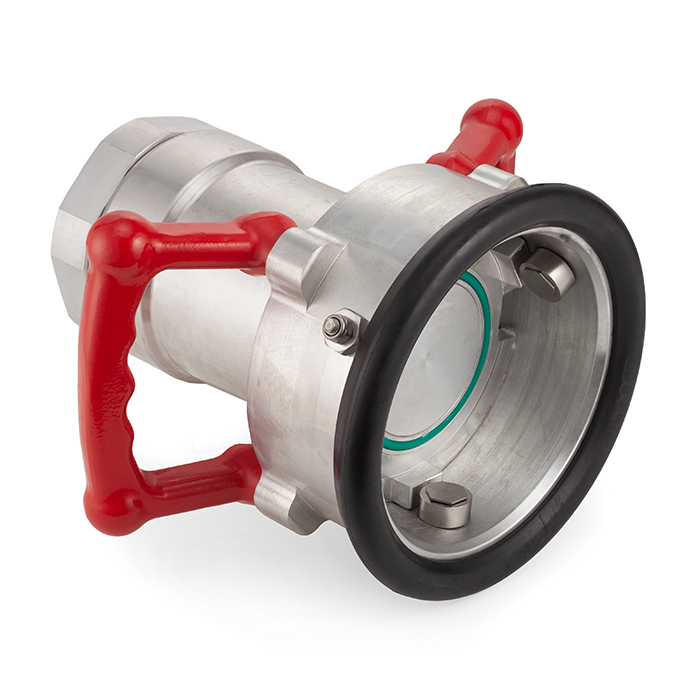

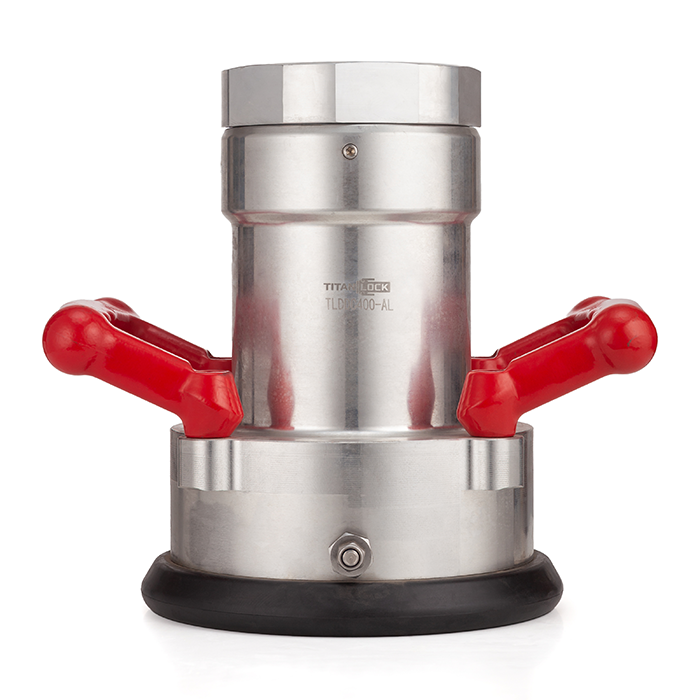

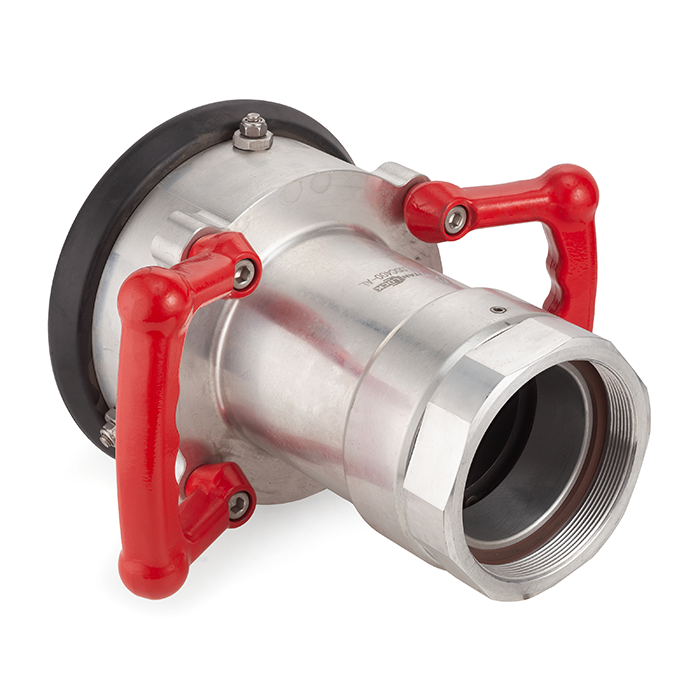

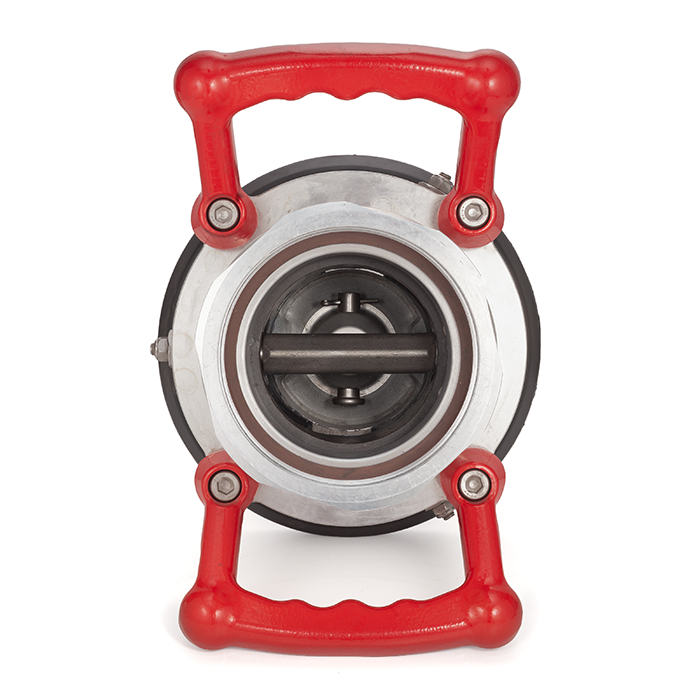

Соединение ZEVS ("сухой" разъем) розетка, 4in, BSP, материал алюм. TLDDC400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 4in, BSP, материал алюм. TLDDC400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 4in, BSP, материал алюм. TLDDC400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 4in, BSP, материал алюм. TLDDC400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 4in, BSP, материал алюм. TLDDC400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 4in, BSP, материал алюм. TLDDC400-AL TITAN LOCK

236 196 ₽

осталось 3
Соединение ZEVS ("сухой" разъем) розетка, 4in, BSP, материал алюм. TLDDC400-AL TITAN…

Материал: алюминий

Тип: розетка

Размер, дюйм: 4

Рабочее давление, бар: 10

осталось 3

1

Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал алюм. TLDDA400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал алюм. TLDDA400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал алюм. TLDDA400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал алюм. TLDDA400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал алюм. TLDDA400-AL TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал алюм. TLDDA400-AL TITAN LOCK

52 000 ₽

Много
Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал алюм. TLDDA400-AL TITAN…

Материал: алюминий

Тип: ниппель

Размер, дюйм: 4

Рабочее давление, бар: 10

Много

1

Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал нерж.сталь. TLDDC200-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал нерж.сталь. TLDDC200-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал нерж.сталь. TLDDC200-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал нерж.сталь. TLDDC200-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал нерж.сталь. TLDDC200-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал нерж.сталь. TLDDC200-SS TITAN LOCK

144 191 ₽

Нет в наличии
Соединение ZEVS ("сухой" разъем) розетка, 2in, BSP, материал нерж.сталь. TLDDC200-SS…

Материал: нержавеющая сталь

Тип: розетка

Размер, дюйм: 2

Рабочее давление, бар: 16

Нет в наличии

1

Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал нерж.сталь. TLDDC300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал нерж.сталь. TLDDC300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал нерж.сталь. TLDDC300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал нерж.сталь. TLDDC300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал нерж.сталь. TLDDC300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал нерж.сталь. TLDDC300-SS TITAN LOCK

274 630 ₽

Нет в наличии
Соединение ZEVS ("сухой" разъем) розетка, 3in, BSP, материал нерж.сталь. TLDDC300-SS…

Материал: нержавеющая сталь

Тип: розетка

Размер, дюйм: 3

Рабочее давление, бар: 16

Нет в наличии

1

Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал нерж.сталь. TLDDA400-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал нерж.сталь. TLDDA400-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал нерж.сталь. TLDDA400-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал нерж.сталь. TLDDA400-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал нерж.сталь. TLDDA400-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал нерж.сталь. TLDDA400-SS TITAN LOCK

150 223 ₽

Нет в наличии
Соединение ZEVS ("сухой" разъем) ниппель, 4in, BSP, материал нерж.сталь. TLDDA400-SS…

Материал: нержавеющая сталь

Тип: ниппель

Размер, дюйм: 4

Рабочее давление, бар: 16

Нет в наличии

1

Соединение ZEVS ("сухой" разъем) ниппель, 3in, BSP, материал нерж.сталь. TLDDA300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 3in, BSP, материал нерж.сталь. TLDDA300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 3in, BSP, материал нерж.сталь. TLDDA300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 3in, BSP, материал нерж.сталь. TLDDA300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 3in, BSP, материал нерж.сталь. TLDDA300-SS TITAN LOCK Соединение ZEVS ("сухой" разъем) ниппель, 3in, BSP, материал нерж.сталь. TLDDA300-SS TITAN LOCK

79 872 ₽

Нет в наличии
Соединение ZEVS ("сухой" разъем) ниппель, 3in, BSP, материал нерж.сталь. TLDDA300-SS…

Материал: нержавеющая сталь

Тип: ниппель

Размер, дюйм: 3

Рабочее давление, бар: 16

Нет в наличии

1
