Особенности РВД, выполненных по стандарту SAE
SAE изначально разработан в США, но стандарт является международным. Прежде всего это связано с широким распространением американских автомобилей, сельскохозяйственной, строительной и другой техники.
Основное отличие РВД, соответствующих SAE, от шлангов, изготовленных по другим стандартам (например, DIN, EN, ГОСТ), заключается в системе обозначений, размерных характеристиках и некоторых конструктивных нюансах.
Рассмотрим особенности американского стандарта для рукавов высокого давления.
- Единые требования. SAE четко указывает на такие параметры, как рабочее давление, температурный диапазон, стойкость к механическим и химическим воздействиям.

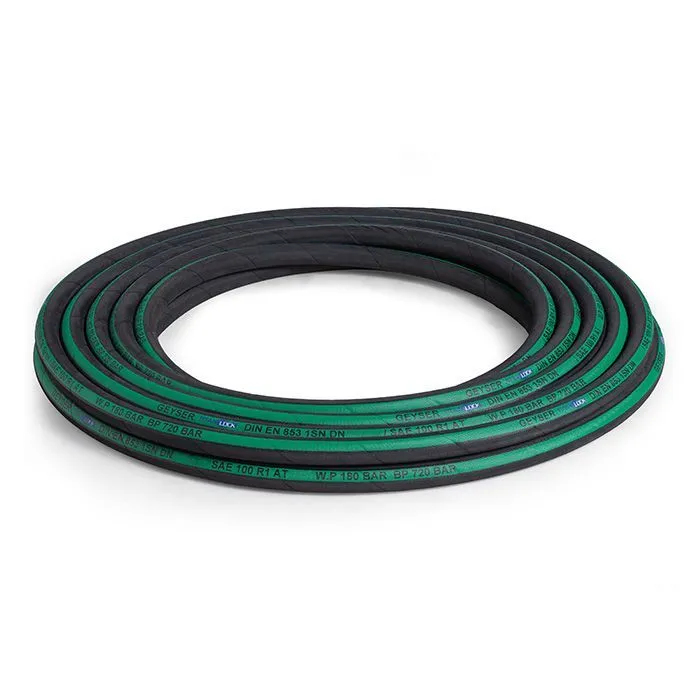

- Четкое обозначение. Стандарт использует четкую и понятную систему обозначений, которая позволяет быстро определить тип шланга, его рабочие характеристики и конструктивные особенности. Например, SAE 100 R1AT означает: это рукав с одной оплеткой из стальной проволоки, устойчивый к маслам и атмосферным воздействиям.
- Контроль качества. Продукция, изготовленная по требованиям SAE, проходит строгую проверку на соответствие установленным нормам. Это обеспечивает высокую надежность и долговечность изделий при использовании в заявленных условиях эксплуатации.
Стоит отметить, что при выборе модели РВД, изготовленного по стандартам SAE, нужно обратить особое внимание на соответствие размеров, поскольку здесь используется дюймовая система измерений.
Разновидности РВД SAE
В состав американского стандарта входит множество типов рукавов высокого давления, которые отличаются между собой конструктивными особенностями и условиями эксплуатации.

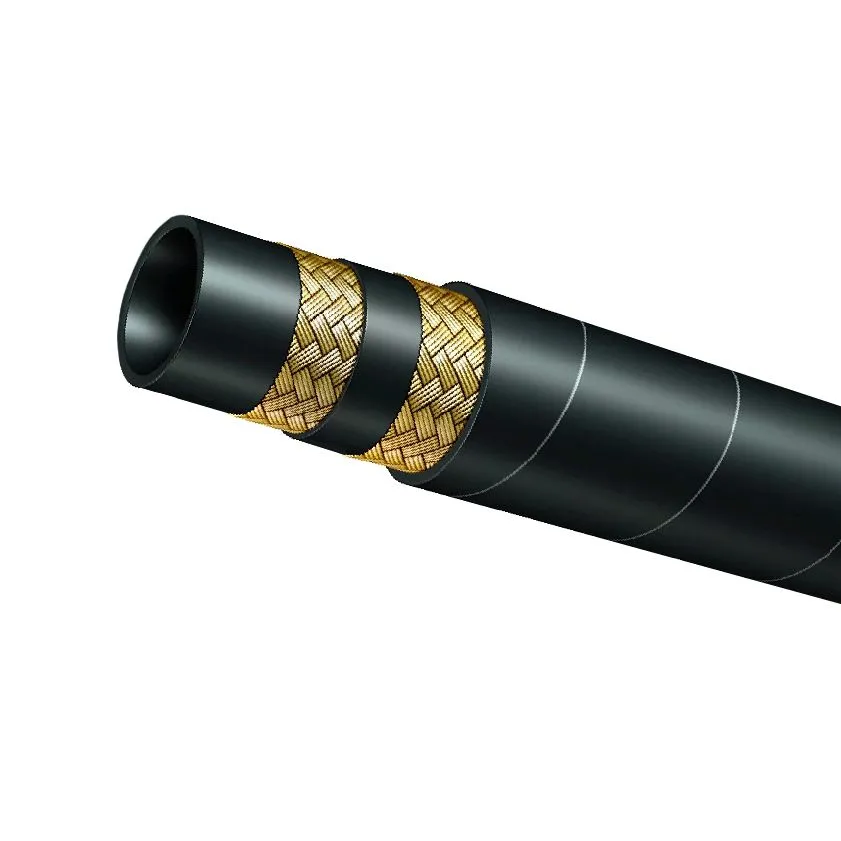

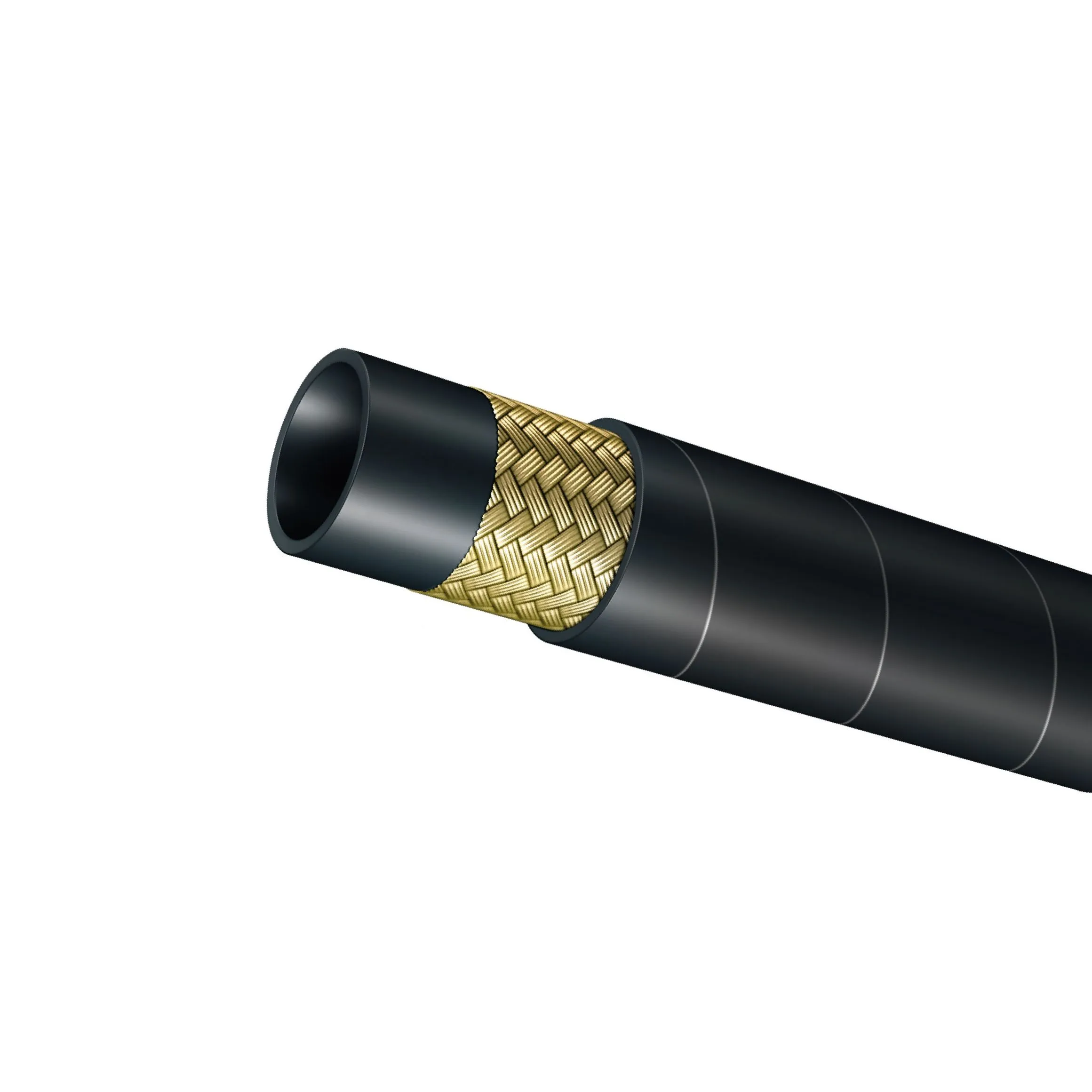

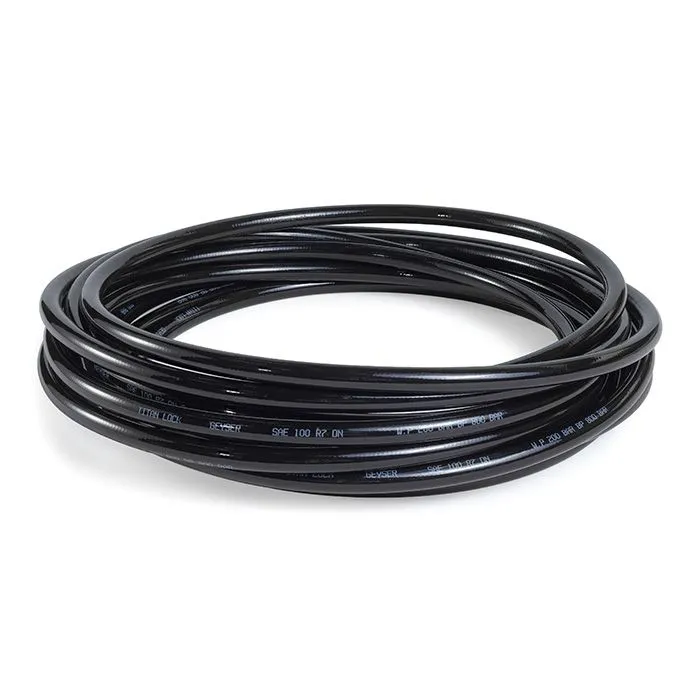

- SAE 100R1 и SAE 100R2. Одни из наиболее распространенных типов РВД, которые характеризуются наличием одно- или двухслойной оплетки из металлической проволоки. Применяются для работы под средним и высоким давлением.
- SAE 100R4. Шланг с двухслойным текстильным усилением и спиральной стальной проволокой, предназначенный для всасывающих линий и линий слива низкого давления.
- SAE 100R5. РВД с текстильным армированием и защитным покрытием. Используются в системах с относительно низким давлением, таких как автомобильные или промышленные гидросистемы.

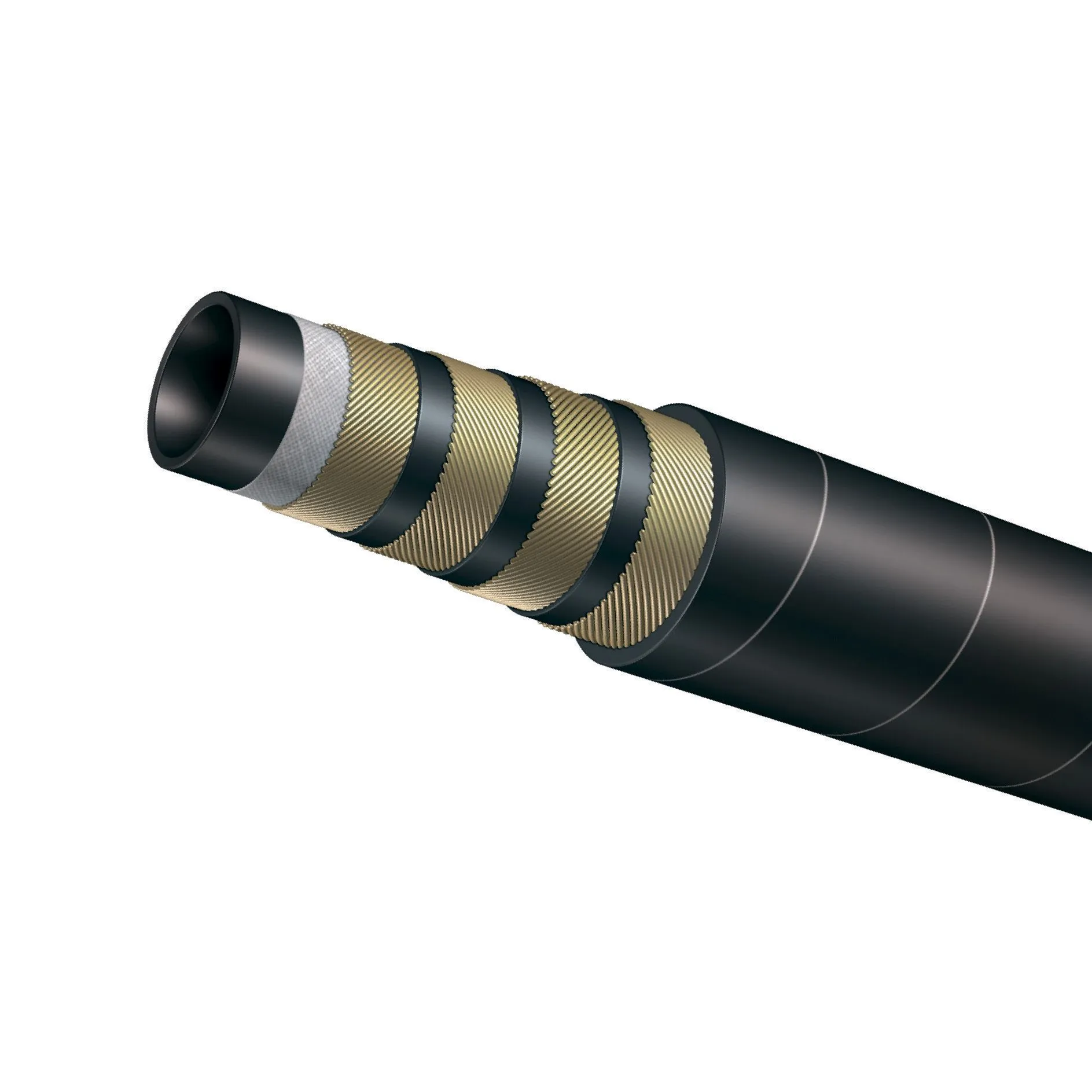

- SAE 100R9 и выше. Предназначены для работы под высокой нагрузкой. Имеют многослойную металлическую оплетку или спиральную обмотку.
Преимущество маркировки SAE в том, что она учитывает не только рабочие параметры РВД, но и указывает на его тип. Это упрощает идентификацию и выбор подходящего рукава. При этом сама запись имеет компактный и простой для понимания формат.
Сферы применения рукавов SAE
РВД SAE широко используются в различных отраслях промышленности, где требуется передача рабочей жидкости под высоким давлением.
- Гидравлические системы спецтехники. Применяются для передачи давления в гидроцилиндрах различной погрузочной техники, используемой на строительных, производственных площадках, а также складах предприятий.
- Промышленные установки. РВД SAE применяются в станках с ЧПУ, гидравлических прессах, литьевых машинах, автоматизированных производственных линиях и другом оборудовании, где требуется точная и надежная передача гидравлической мощности.
- Транспортные средства. Являются частью гидроусилителя рулевого управления (ГУР), тормозных систем (в том числе ABS), систем подвески и других гидравлических узлов автомобиля.
- Нефтегазовая отрасль. Высокая стойкость к агрессивным средам делает РВД SAE идеальными для работы в сложных условиях добычи нефти и газа. Здесь они используются в буровых установках, насосных станциях, системах транспортировки и переработки.
Рукава высокого давления, сделанные по стандарту SAE, являются надежным и универсальным решением для широкого спектра задач. Их соответствие строгим требованиям стандарта обеспечивает долговечность и безопасность эксплуатации в любых условиях. Выбирая РВД SAE, вы получаете гарантированное качество и возможность интеграции в самые разные системы.
