Камлоки
Camlock (кулачковый замок) или камлок — быстроразъемное (БРС) кулачковое соединение для стыковки рукавов между собой и подключения к резервуарам, емкостям, промышленному оборудованию и удлинения самих рукавов.

Принцип работы камлока:

При повороте рукоятки на розетке, «мама» (выделено зеленым), в рабочее положение, кулачковый эксцентрик надавливает на выпуклый бортик проточки вставляемого ниппеля «папа» (слева), уплотнительное кольцо розетки сжимается, обеспечивая герметичность соединения. Соединение получается надёжным и виброустойчивым от случайного разъединения, что важно при гидравлических колебаниях, ударах в рукавных магистралях.

Камлок до соединение
Камлок после соединения
 1.jpg  2.jpg


Применение

Изначально стандарт камлок был разработан как простое надежное устройство для обеспечения транспортировки воды и топлива в полевых условиях для армейских нужд. Затем получил повсеместное распространение во всех отраслях промышленности, сельском хозяйстве, на приусадебных участках, где необходимо многократное быстрое и надёжное соединение и разъединение рукавов, шлангов.

  • В пищевой промышленности для транспортировки пива, различных алкогольных и безалкогольных напитков, растительных масел.

  • Транспортировки чистой и загрязнённой воды, в ассенизации.

  • В нефтеперерабатывающей и химической промышленности для транспортировки химических жидкостей, лаков и красок, минеральных масел.

  • АЗС и топливохранилищах, нефтехранилищ.

  • Производство и транспортировка жидкого цемента, растворов, других строительных смесей.

  • Производство и эксплуатация автомобильных и судовых цистерн.

  • Для систем капельного полива и водопровода.

Конструкция

Камлок состоит из приемной части — розетки (мама) со штуцером для рукава или резьбой, вставной части — ниппеля (папа) со штуцером для рукава или резьбой и уплотнительного кольца. Для подсоединения к оборудованию ниппель и розетка камлока имеют наружную или внутреннюю резьбу, для соединения рукавов — соединение с хвостовиком типа «елочка». При необходимости камлок комплектуется заглушками для защиты от протекания.

По конструкции, типу присоединения БРС типа камлок делятся на:

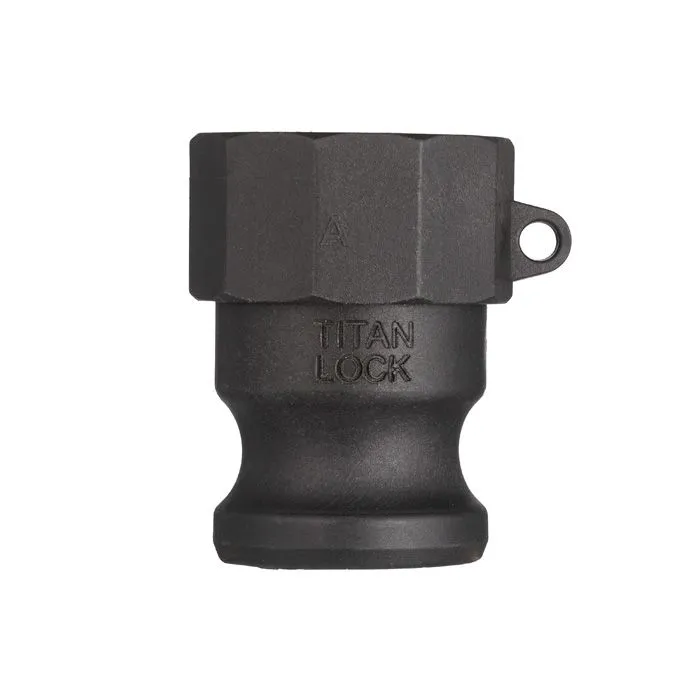

ТИП А: ниппель с внутренней резьбой
ТИП D: розетка с внутренней резьбой

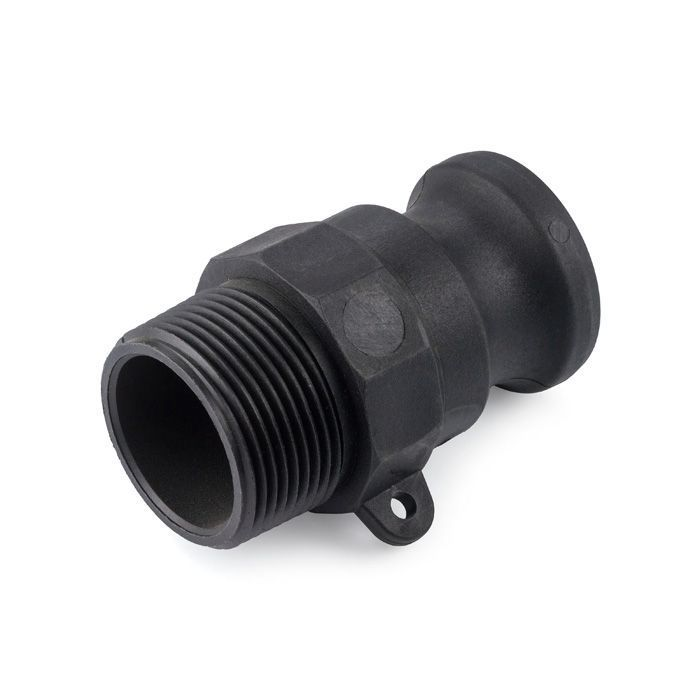

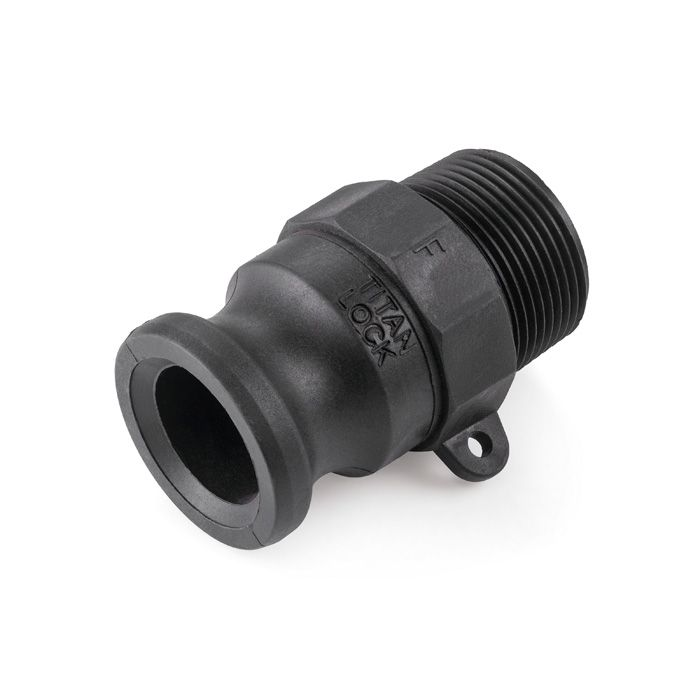

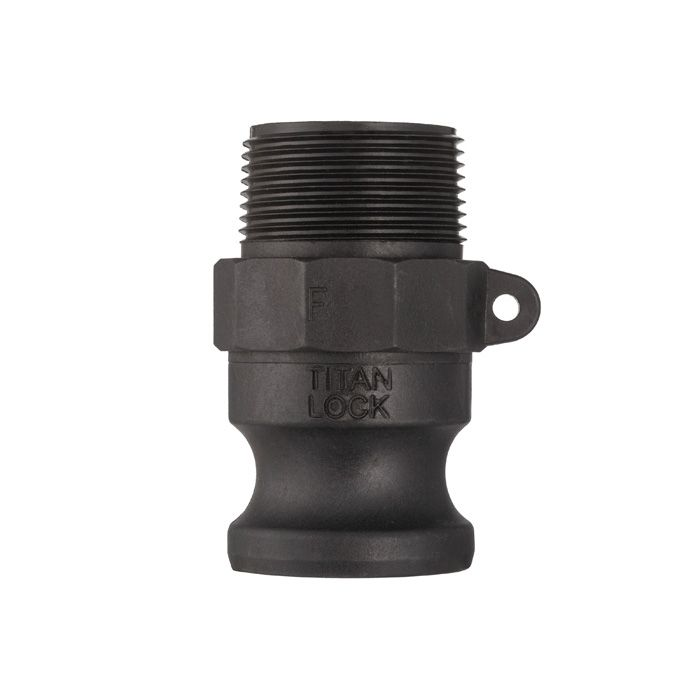

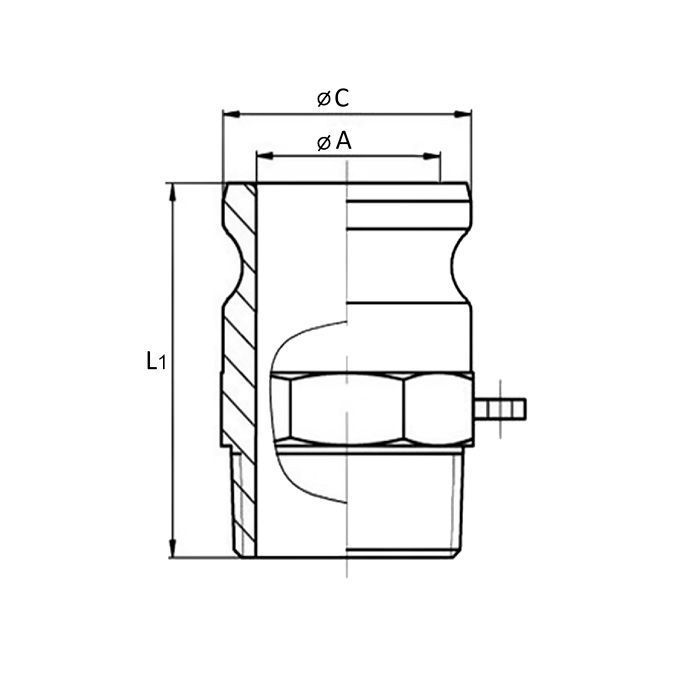

ТИП F: ниппель с  наружной резьбой
Дизайн без названия (15).png
ТИП B: розетка с
наружной резьбой

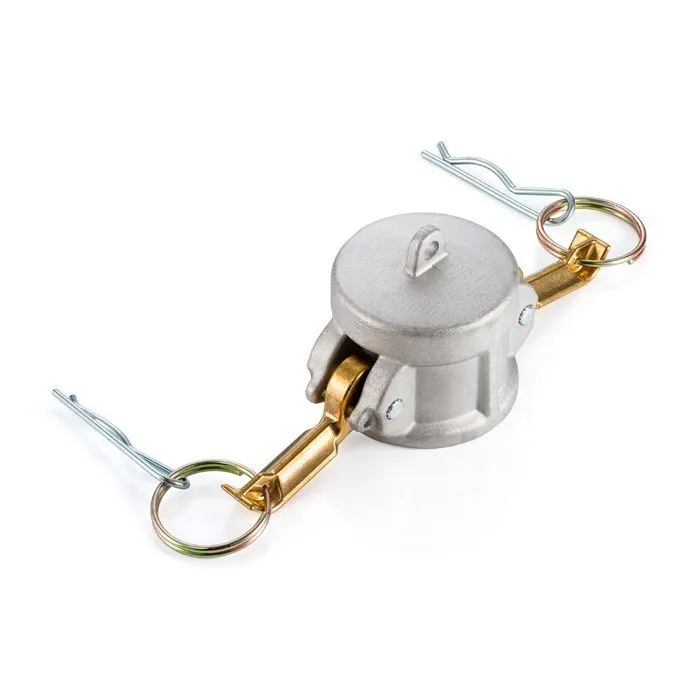

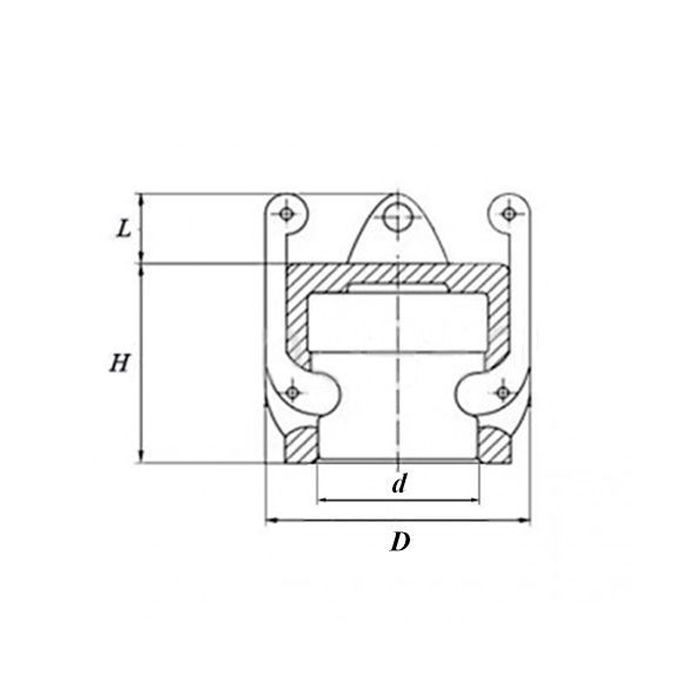

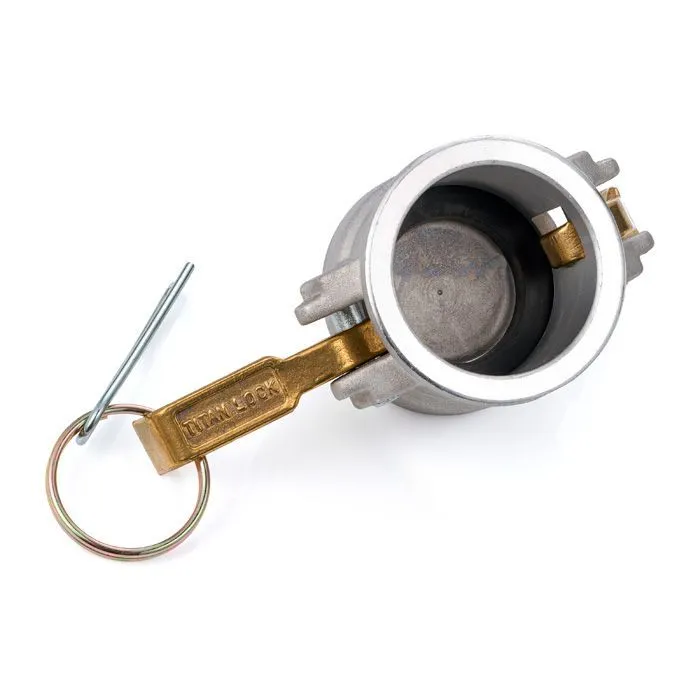

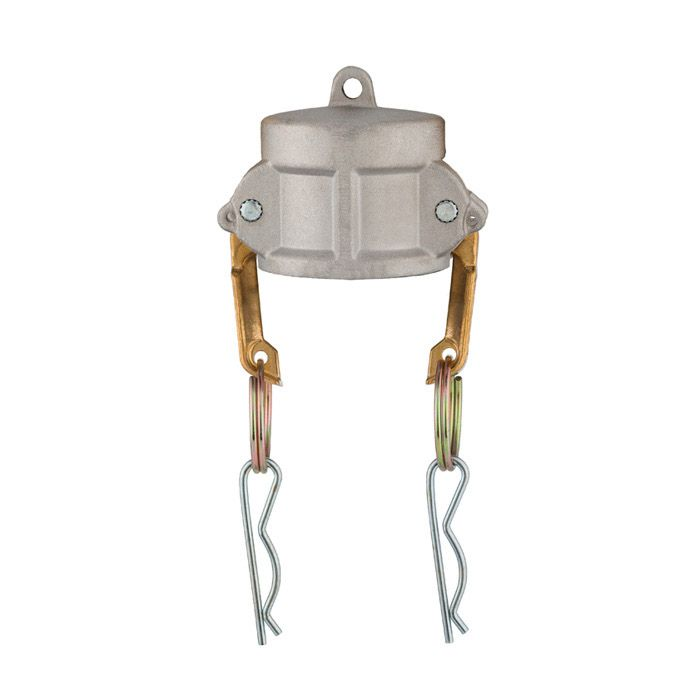

ТИП DP: заглушка для розетки
ТИП C: розетка с концом под рукав
Дизайн без названия (16).png
ТИП E: ниппель
с концом под рукав
Дизайн без названия (17).png
ТИП DC: заглушка для ниппеля
Переходник ТИП DA
розетка тип D x ниппель тип А
Дизайн без названия (13).png
Переходник ТИП AA:
ниппель тип А x ниппель тип А
Дизайн без названия (14).png


Кроме этого, выпускаются камлоки в угловом и фланцевом исполнении.

Применяемые материалы применяемые при производстве камлоков (ниппели и розетки):

  • Нержавеющая сталь SS 304 или 316. Широко применяется в отраслях промышленности с высокими санитарными требованиями и до температур 200 градусов.

  • Алюминий (AL). Для транспортировки воды, спиртовых растворов, продуктов пищевой промышленности. Маслобензостоек, поэтому применяется для транспортировки продуктов нефтехимии.

  • Полипропилен (PP). Высокая стойкость к химическим веществам определила его применение в химической промышленности. Также применяется в водоснабжении.

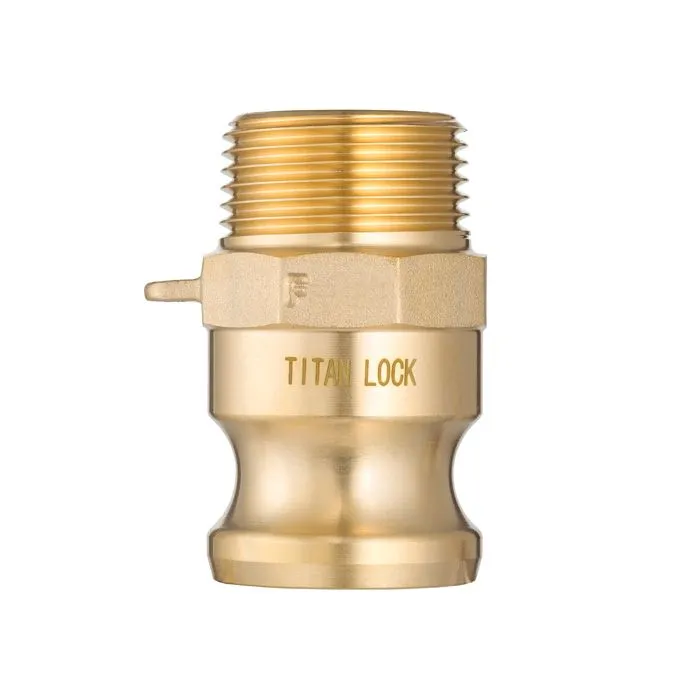

  • Латунь (Brass). Прочнее алюминия и полипропилена. Применяется для транспортировки нефтепродуктов и неагрессивных химических растворов. Данный материал также обеспечивает искробезопасность при работы со взрывоопасными средами.

  • Уплотнительное кольцо розетки изготавливается из маслобензостойких эластомера, неопрена или химически и термическистойких (до 260 град. С) витона, тефлона.

Размеры

Мы предлагаем БРС типа камлок с размерами резьбовой части от 1/2" до 8" и соответствующие ТУ 24.20.40-001-83804144-20201.

Стандарт резьбы:

BSP — европейский стандарт трубной резьбы

NPT — американский стандарт трубной резьбы

Опытные специалисты TITAN LOCK проконсультируют, быстро подберут и порекомендуют наиболее оптимальный вариант быстроразъемного соединения для решения вашей производственной задачи.
