Гидравлический шаровый кран: назначение, виды, устройство, характеристики

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 2 мин
Гидравлический шаровый кран: назначение, виды, устройство, характеристики
Гидравлический шаровый кран – устройство, которое используется как часть производственных станков, грузоподъемной и другой техники, где требуется частое закрытие или изменение направления подачи жидкости в системе гидравлики.

Несмотря на визуальную схожесть гидравлических шаровых кранов с запорной арматурой, которая применяется на трубопроводах отопления, водоснабжения и газоснабжения, они отличаются способностью выдерживать высокое давление. В зависимости от размера и устройства изделия, значение допустимого давления может превышать 500 бар.

Особенности конструкции гидравлических шаровых кранов

Устойчивость к высокому давлению транспортируемой среды обусловлена особенностями корпуса гидравлических кранов. Он монолитный и изготовляется из высокопрочных марок стали.

Запорным элементом гидравлических шаровых кранов является металлическая сфера со сквозным отверстием, сделанная из нержавеющей стали. Он установлен в полиацеталивое седло, которое отличается повышенной стойкостью к гидравлическим маслам, воздействию высокого давления и перепадам температур. Детали из полиацеталя хорошо скользят, что обеспечивает лёгкость открытия/закрытия шарового крана.

Уплотнительные кольца между шаровым затвором и корпусом гидравлического крана изготовлены из POM (полиацеталь). Это материал, применяемый в различных механизмах, контактирующих с нефтепродуктами, органическим растворителям, маслами или гидравлическими жидкостями.

Типы гидравлических шаровых кранов

По принципу работы гидравлические краны делятся на следующие виды:

  • Двухходовые. Способны перекрывать и открывать поток только в одном из двух направлений. Они устанавливаются между двумя участками трубы или являются конечной точкой трубопровода.
  • Трёхходовые. Отличаются особой конструкций запорного элемента и наличием трёх входов. Бывают Т и L образные. Первые имеют два режима работы: открыто во всех направлениях и открыто только в двух направлениях. L-образные – могут быть открыты только в двух из трех направлений.
05_3-700.jpg Гидравлический трехходовой кран TITAN LOCK

По пропускной способности гидравлические краны бывают полнопроходными и редуцированными.. Выбор варианта зависит от особенностей эксплуатации конкретной системы гидравлики.

Полнопроходные имеют внутренний диаметр, соответствующий диаметру трубы. У редуцированных сечение шара на один типоразмер меньше от параметров трубопровода. Редуцированный шаровый кран, благодаря своей конструкции повышает гидравлическое сопротивление, что снижает скорость потока передаваемой среды.

Области применения гидравлических шаровых кранов

Гидравлические шаровые краны – незаменимые компоненты в различных отраслях промышленности. Их применение позволяет обеспечивать надежное и эффективное управление потоками жидкостей и газов, что особенно важно для безопасной и стабильной работы разнообразного оборудования.

  • Промышленность. Применяются для управления гидравлическими системами, которые приводят в действие различные механизмы. Например, прессы или прокатные станки.
  • Погрузочная техника. Здесь краны используются для быстрого перекрытия подачи гидравлической жидкости. Например, при замене навесного оборудования экскаватора или погрузчика.
  • Сельскохозяйственная техника. По аналогии со строительной и погрузочной техникой, здесь гидравлические шаровые краны предоставляют возможность быстрого перекрытия подачи масла на навесное оборудование.

При выборе гидравлического шарового крана под конкретное оборудование важно обратить внимание на тип подключения. Представленная арматура поставляется только с резьбовым соединением: оно может быть внутренним или наружным, дюймовым (внутреннее) или метрическим (наружное).

Заключение

Гидравлические шаровые краны – важные компоненты в различных системах гидравлики, применяемые в производственных станках, погрузочной и другой технике. Они обеспечивают надежное управление жидкостями, что позволяет эффективно и безопасно изменять направление и перекрывать потоки.

Товары из статьи

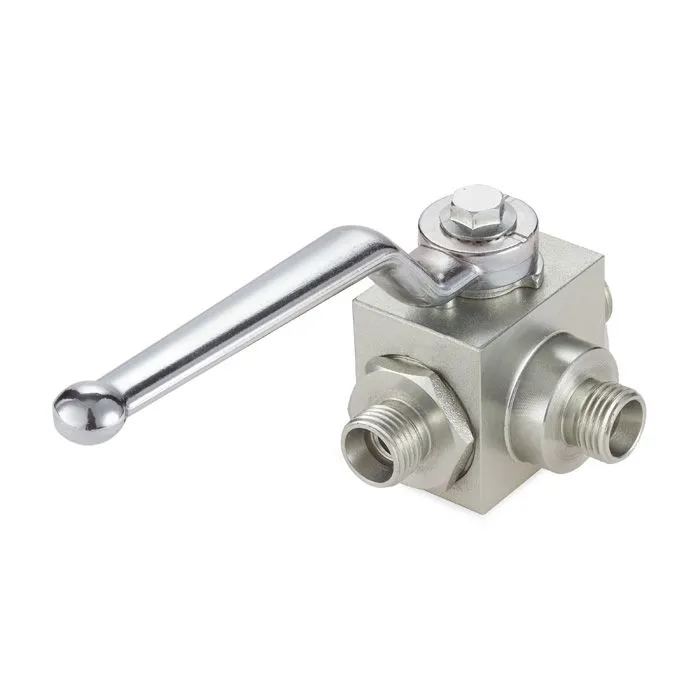

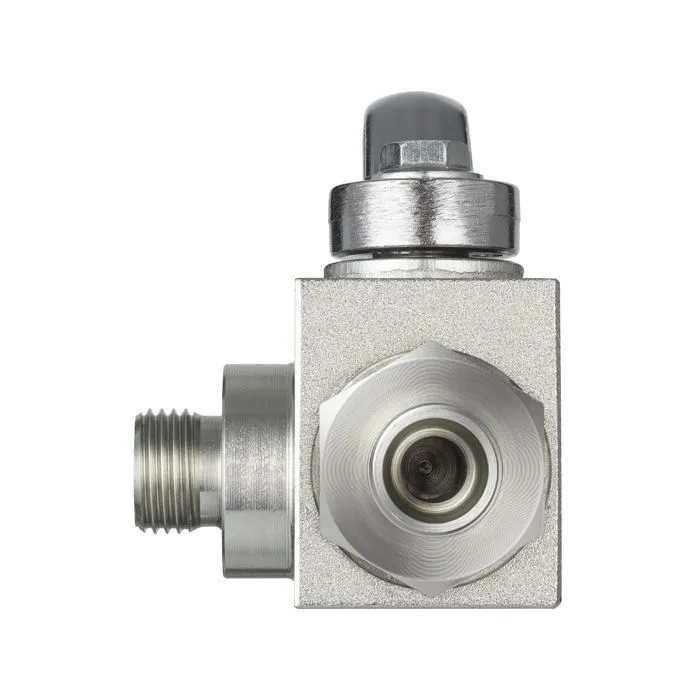

Гидравлический шаровый кран трехходовой, DN 8 (M16X1.5), типа НР, сталь, TLHYD3V5/16M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 8 (M16X1.5), типа НР, сталь, TLHYD3V5/16M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 8 (M16X1.5), типа НР, сталь, TLHYD3V5/16M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 8 (M16X1.5), типа НР, сталь, TLHYD3V5/16M TITAN LOCK

2 819 ₽

Много
Гидравлический шаровый кран трехходовой, DN 8 (M16X1.5), типа НР, сталь, TLHYD3V5/16M TITAN…

Материал: углеродистая сталь

Размер, мм: 8

Много

1

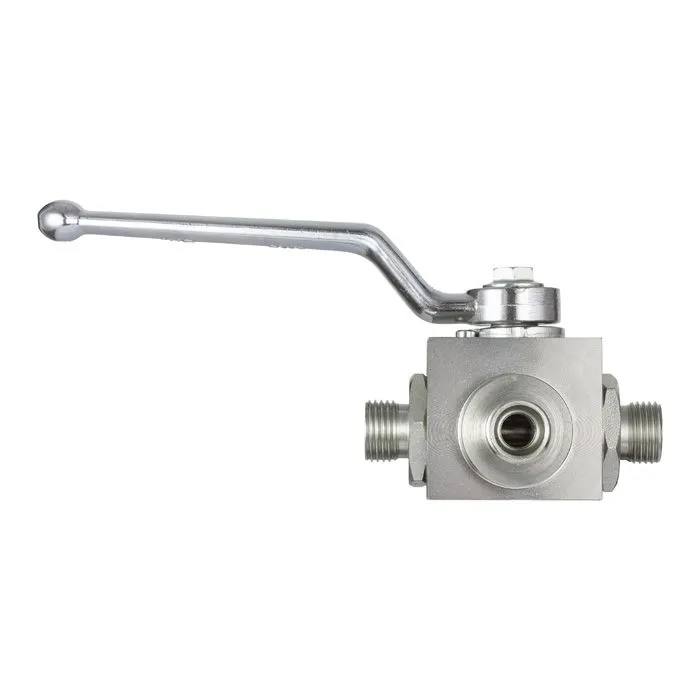

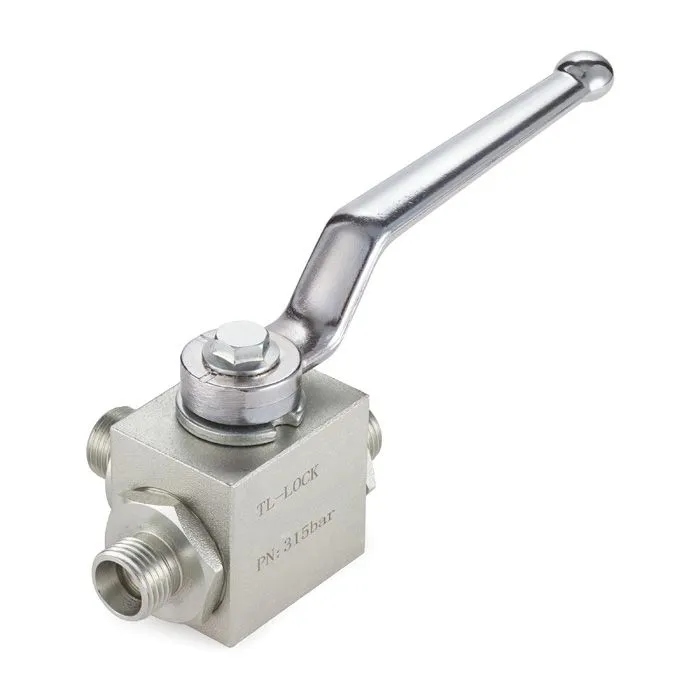

Гидравлический шаровый кран трехходовой, DN 13 (M22X1.5), типа НР, сталь, TLHYD3V1/2M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 13 (M22X1.5), типа НР, сталь, TLHYD3V1/2M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 13 (M22X1.5), типа НР, сталь, TLHYD3V1/2M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 13 (M22X1.5), типа НР, сталь, TLHYD3V1/2M TITAN LOCK

3 496 ₽

Много
Гидравлический шаровый кран трехходовой, DN 13 (M22X1.5), типа НР, сталь, TLHYD3V1/2M TITAN…

Материал: углеродистая сталь

Размер, мм: 13

Много

1

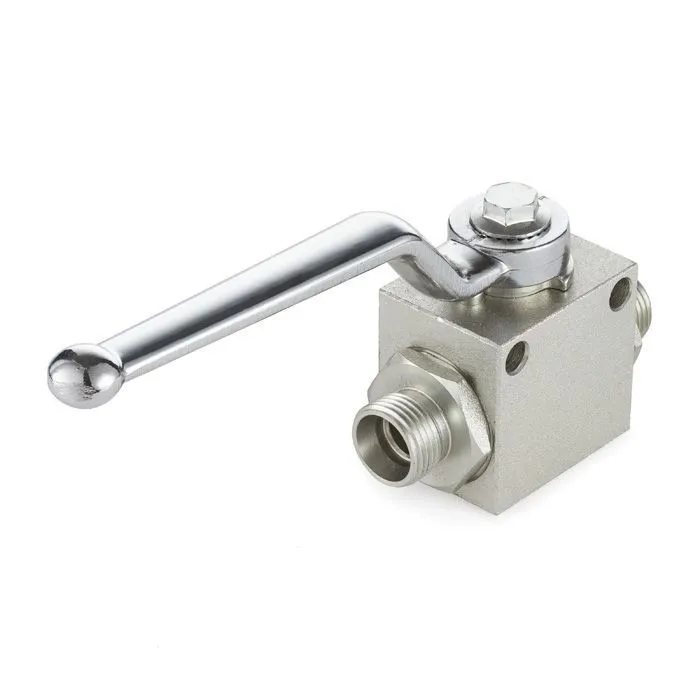

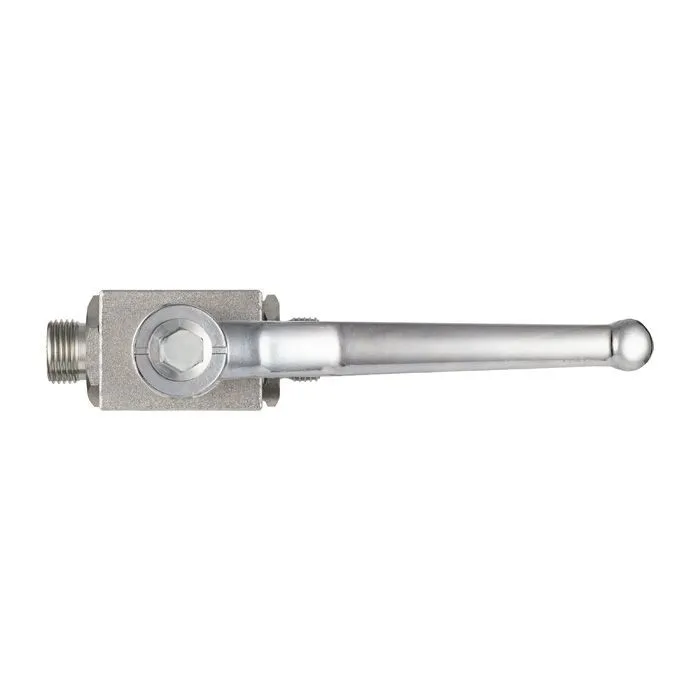

Гидравлический шаровой кран, DN 13 (1/2"), типа НР-НР M22X1.5, с креп. отв., сталь, TLHYDV1/2M TITAN LOCK Гидравлический шаровой кран, DN 13 (1/2"), типа НР-НР M22X1.5, с креп. отв., сталь, TLHYDV1/2M TITAN LOCK Гидравлический шаровой кран, DN 13 (1/2"), типа НР-НР M22X1.5, с креп. отв., сталь, TLHYDV1/2M TITAN LOCK Гидравлический шаровой кран, DN 13 (1/2"), типа НР-НР M22X1.5, с креп. отв., сталь, TLHYDV1/2M TITAN LOCK Гидравлический шаровой кран, DN 13 (1/2"), типа НР-НР M22X1.5, с креп. отв., сталь, TLHYDV1/2M TITAN LOCK Гидравлический шаровой кран, DN 13 (1/2"), типа НР-НР M22X1.5, с креп. отв., сталь, TLHYDV1/2M TITAN LOCK
