Конструкция и особенности компактных и короткоходовых пневмоцилиндров

Андрей Жинь
Автор:
Эксперт TITAN LOCK
Андрей Жинь
Время на прочтение: 4 мин

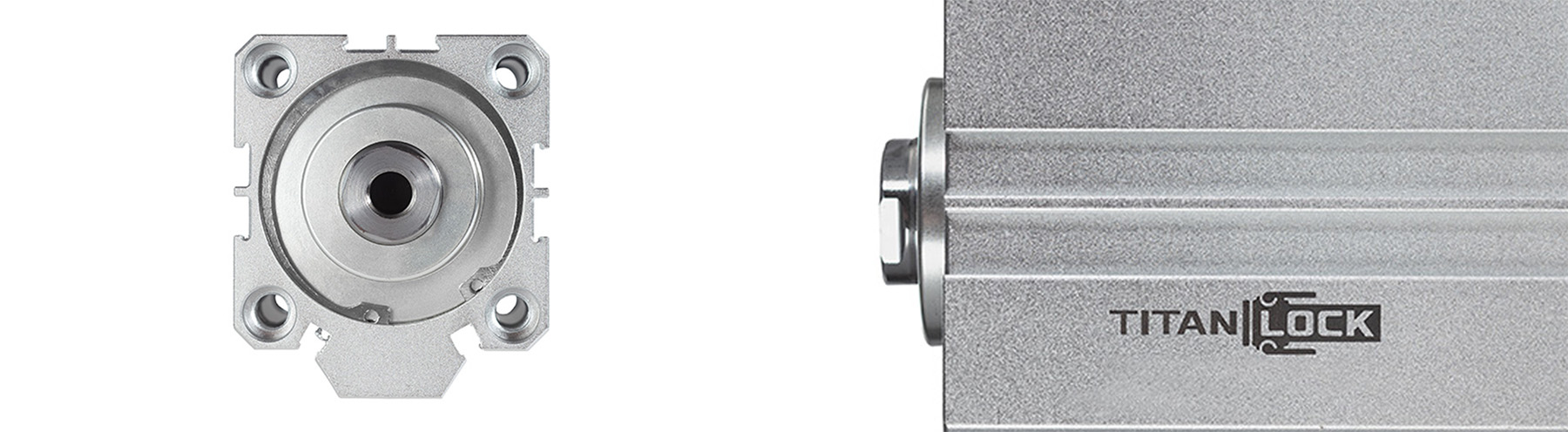

Конструкция и особенности компактных и короткоходовых пневмоцилиндров

Компактный и короткоходовый пневмоцилиндры – линейные пневматические исполнительные механизмы. Несмотря на сходство в названиях они имеют принципиальные конструктивные отличия, которые делают их не взаимозаменяемыми.


Современные автоматизированные производственные линии – системы, которые делают выпуск готовой продукции не только быстрым, но и эффективным. Поэтому все чаще предприятия, вместо громоздких пневмоцилиндров стандарта ISO 15552, переходят на более компактные варианты. Это оборудование не только меньше в размерах, но и экономичнее, поскольку способно выдавать ту же производительность при меньших затратах.

Однако конструкция компактных и короткоходовых пневмоцилиндров, их устройство и принцип работы имеют принципиальные различия, определяющие их особенности и область применения.

Особенности конструкции компактных пневмоцилиндров

Компактные пневматические цилиндры выпускаются по стандарту ISO 21287. Фактически, это уменьшенная версия стандартного профильного цилиндра, но для достижения схожих характеристик их внутреннее строение переработано.

Основная идея осевого сокращения габаритов заключается в минимизации всех компонентов:

  • Корпус (Гильза). Как правило, используется глухая алюминиевая гильза, профиль которой позволяет установить магнитные датчики положения.
  • Поршень. Применяется узкий поршень, который при необходимости может оснащаться магнитным кольцом.
  • Крышки. Присоединительные крышки максимально тонкие, а со стороны штока цилиндр может закрываться простым диском с пружинным стопорным кольцом.

Ключевое преимущество компактных пневмоцилиндров это их небольшие размеры, меньший вес и возможность установки в местах с ограниченным пространством. Однако эта конструкция обладает рядом недостатков.

Слабые места компактных пневмоцилиндров

Низкая устойчивость к боковым нагрузкам – критическая особенность компактных пневмоцилиндров, которая является инженерным компромиссом, обусловленным использованием короткой опорной втулки. В результате, любая значительная боковая нагрузка приводит к прогибу штока, повышенному износу уплотнений, застреванию поршня и, как следствие, резкому сокращению ресурса цилиндра.

Удар поршня о крышку в конце каждого хода ведёт к изнашиванию устройства. Ресурс компактных цилиндров указывается в циклах, а не в километрах пробега, при этом рабочее давление не должно превышать 10 бар.

Особенности конструкции короткоходовых пневмоцилиндров

Короткоходовые пневмоцилиндры (например, серии QN, QP) разработаны не для перемещения деталей на производственной линии, а для максимально жесткого и надежного зажима или фиксации. Их ход, как правило, не превышает нескольких десятков миллиметров.

Отсутствие стандартных крышек и уменьшение габаритов

Хотя отсутствие стандартных крышек характерно и для компактных пневмоцилиндров, в короткоходовых пневматических цилиндрах представленная идея уменьшения габаритов доводится до предела. Их конструкция сверхжесткая, ориентированная на минимизацию прогибов.

  • Исключения длинной опорной втулки штока. В стандартном цилиндре длинная втулка обеспечивает устойчивость к перекосу. В короткоходовых приводах эта втулка минимальна, а устойчивость обеспечивается за счет короткого рабочего хода.
  • Простота демпфирования. Из-за минимального хода поршня не требуется сложная система пневматического демпфирования, что также исключает регулировочные элементы на крышках и сокращает длину цилиндра.

Стоит отметить, что при проектировании важно учитывать не только размеры, но и требуемую жесткость системы, характер нагрузки, ресурс и условия эксплуатации. Эти параметры напрямую определяют корректный выбор типа привода.

Специфика работы компактных и короткоходовых пневмоцилиндров

Компактный и короткоходовый пневмоприводы работают по одному и тому же принципу – преобразованию энергии сжатого воздуха в поступательное движение. Однако характер их применения и особенности эксплуатации существенно различаются. Компактные цилиндры стандарта ISO 21287 предназначены прежде всего для линейного перемещения грузов в местах с ограниченным монтажным пространством. Они обеспечивают длинный рабочий ход, который может достигать 500 мм, но выполняют его с невысокой скоростью и без боковых нагрузок. Такие цилиндры особенно чувствительны к качеству сжатого воздуха: загрязнения способны повредить анодированную алюминиевую гильзу, поэтому требуется фильтрация с очисткой до 25 мкм.

Короткоходовые цилиндры работают принципиально иначе. Их основное назначение – создание усилия в пределах минимального хода. Они оптимальны для задач фиксации, зажима, стопорения или выталкивания, где требуется высокая жесткость и надежность при многократных быстрых циклах. В таких механизмах короткий ход (от 4 до 25 мм), что минимизирует накопление кинетической энергии и снижает риск перекоса штока. Это делает приводы чрезвычайно устойчивыми к перегрузкам. При этом они могут быть как одностороннего действия с пружинным возвратом, так и двусторонними, если требуется удержание. Ресурс короткоходовых цилиндров оценивается не в пройденном расстоянии, а в количестве рабочих циклов.

Заключение

Особенности компактных и короткоходовых пневмоцилиндров являются прямым следствием их конструкции, нацеленной на минимизацию габаритов.

Компактные цилиндры – это выбор для легкого линейного перемещения в условиях дефицита осевого пространства, но только при ограниченном ходе (до 50 мм) и полном отсутствии радиальных нагрузок.

Короткоходовые цилиндры – идеальный выбор для функций фиксации и зажима, где критически важны жесткость и надежность при минимальном ходе штока.

В обоих случаях пневматический механизм предъявляет повышенные требования к качеству сжатого воздуха. Экономия на фильтрации и поддержании смазки (даже для «необслуживаемых» моделей) неизбежно ведет к резкому сокращению рабочего ресурса цилиндра. Выбирая эти приводы, инженеру важно помнить: компактность всегда приходит с эксплуатационными ограничениями.
