Шаровой кран – что это, где применяется и какой бывает

Максим Серегин
Автор:
Эксперт TITAN LOCK
Максим Серегин
Время на прочтение: 5 мин
Шаровой кран – что это, где применяется и какой бывает
Шаровый кран – это разновидность арматуры трубопроводных систем, которая предназначена для контроля потока рабочей среды: газа, воды или другой жидкости. Высокая востребованность этих устройств в быту и различных отраслях промышленности обусловлена простотой конструкции, ее надежностью и универсальностью.

Кроме этого, шаровый кран выгодно отличается от других типов трубной арматуры высокой скоростью открытия и закрытия запорного элемента. Это делает его отличным вариантом для систем, где предъявляются особые к устойчивости арматуры на изменение рабочих условий.


Конструкция шарового крана

В основе шарового крана лежит простой, но эффективный сферический запорный механизм со сквозным отверстием. Вращаясь вокруг своей оси, он обеспечивает перекрытие и открытие прохода для движения потока. При этом сфера может быть сделана из легированной или нержавеющей стали. Герметичность между запорным органом и корпусом крана обеспечивается уплотнительными кольцами, материал которых зависит от свойств среды в трубопроводе.

Соединение шара с рукояткой и передача вращательного движения выполняется посредством штока. Для предотвращения проникновения транспортируемого газа или жидкости в окружающую среду применяется сальниковое уплотнение.

В зависимости от назначения и условий эксплуатации корпус шарового крана может иметь такую конструкцию:

  • Двухсоставная. Состоит из двух основных частей, соединенных резьбой, болтами или шпильками.

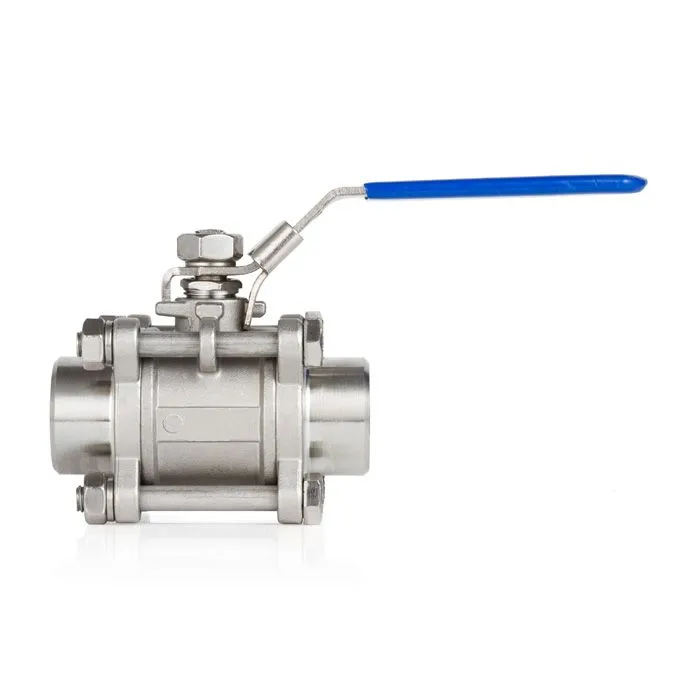

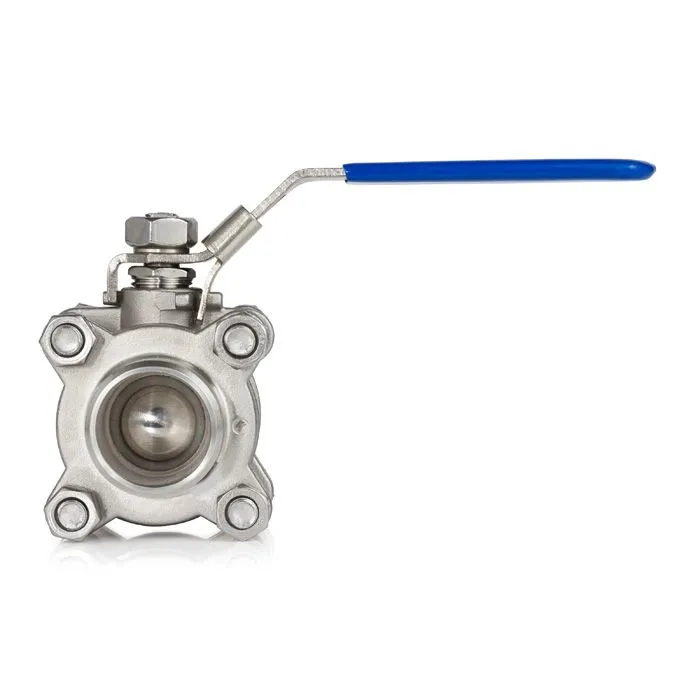

  • Трехсоставная. Имеет три компонента, что позволяет легко снимать среднюю часть для обслуживания без необходимости демонтажа всего крана из трубопровода.
  • Литая. Изготавливаются путем заливки металла в форму. Отличаются высокой прочностью и герметичностью.
  • Сварная. Имеют похожие с литыми характеристики, только изготовление корпуса осуществляется путем сваривания отдельных частей.

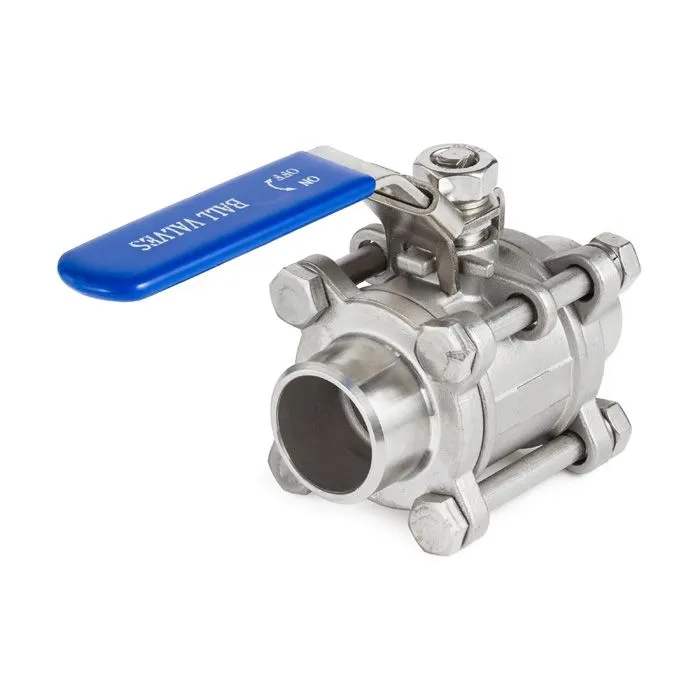

06_1-700.jpg Кран шаровый двухсоставной TITAN LOCK

Материал корпуса подбирается в соответствии со свойствами транспортируемого вещества.


Виды шаровых кранов

Несмотря на простоту устройства шаровые краны имеют широкое разнообразие моделей, которые отличаются между собой следующими характеристиками.


По назначению

Запорный механизм представленной трубопроводной арматуры не предназначен для регулировки напора транспортируемой среды, однако с его помощью может осуществляться изменение направления потока. В зависимости от назначения существуют следующие виды шаровых кранов:

  • Запорные. Используются для отключения отдельных участков трубопровода, а также для полного прекращения подачи рабочей среды.
  • Проходные. Обеспечивают беспрепятственное прохождение потока в открытом положении и, в случае необходимости, моментальное перекрытие.

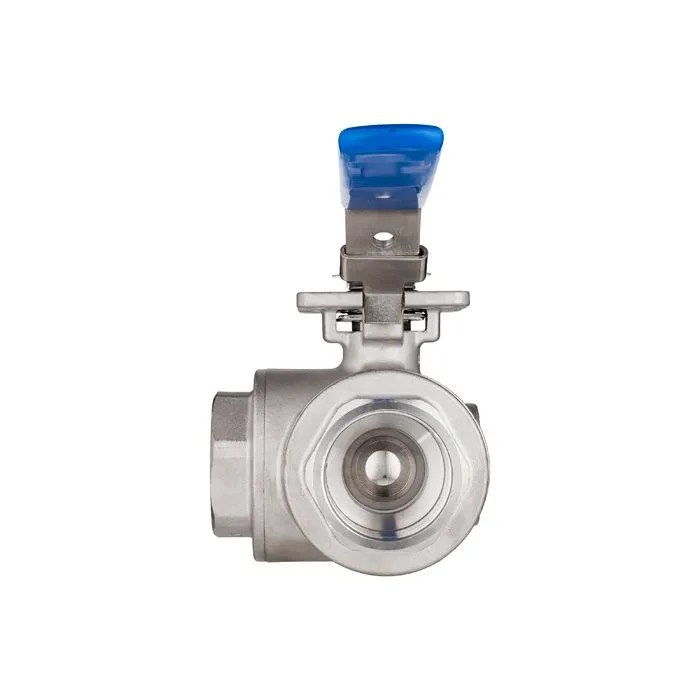

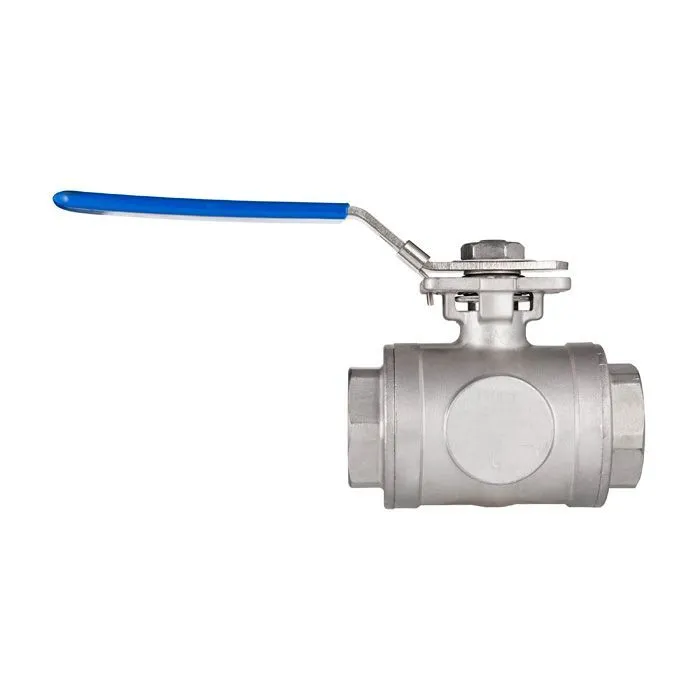

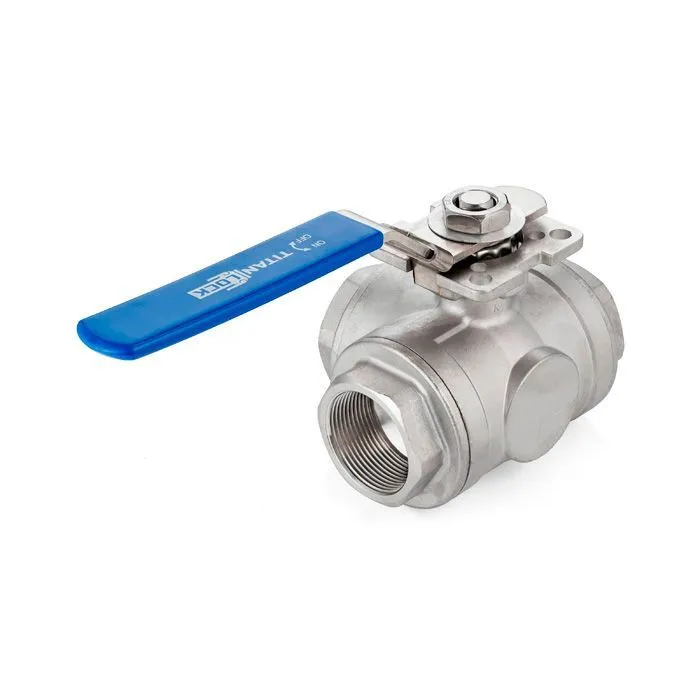

  • Трехходовые. Применяются для смешивания или распределения потоков, а также для изменения направления движения передаваемой среды в трубопроводной системе.

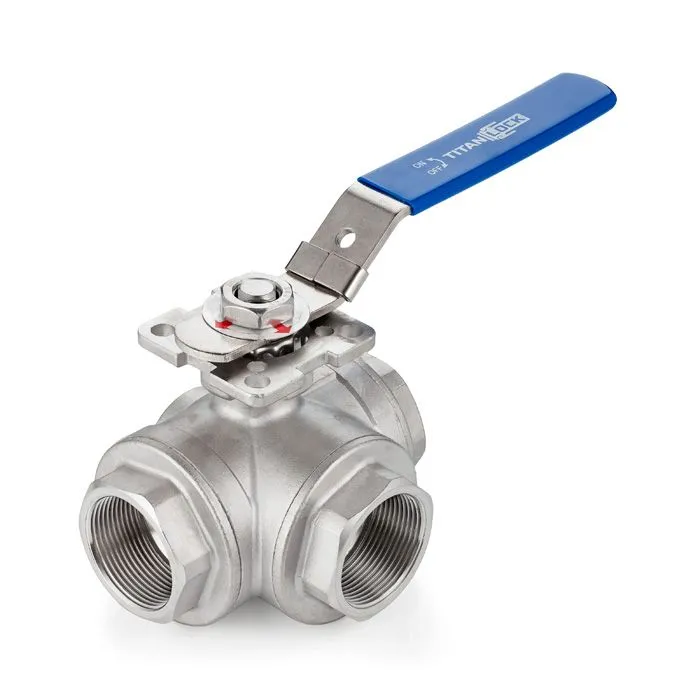

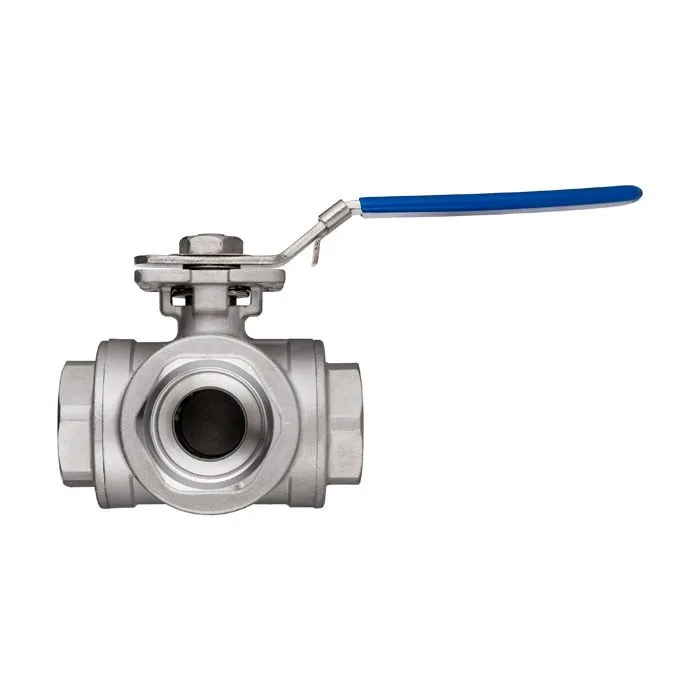

08_1-700.jpg Шаровый кран трехходовой TITAN LOCK

Стоит отметить, что независимо от назначения шаровые краны могут иметь ручное, пневматическое или электрическое управление.


По материалу корпуса

Материал корпуса арматуры подбирается в соответствии с условиями эксплуатации и параметрами среды.

  • Латунь. Это сплав меди и цинка, который характеризуется хорошей коррозионной стойкостью и антимикробными свойствами, поэтому латунные краны часто устанавливают в системах водоснабжения. Кроме этого, они выдерживают воздействие пара, неагрессивных жидкостей и газов.
  • Углеродистая сталь. Обладает устойчивостью к высокому давлению и температуре. Однако этот тип стали подвержен коррозии и может контактировать только с нейтральными веществами.
  • Нержавеющая сталь. Обеспечивает отличную коррозионную стойкость и подходит для использования с агрессивными средами. Также существуют отдельные пищевые марки нержавеющей стали, предназначенные для контакта с продуктами.
  • Полимерные материалы. Шаровые краны из ПВХ или полипропилена отличаются легкостью, долговечностью и устойчивостью к коррозии. Подходят для контакта с водой.

Обратите внимание, что пластиковые краны преимущественно имеют неразборный корпус, поэтому не подлежат ремонту.


По способу соединения

Для строительства трубопровода применяются разные способы соединения. Выбор конкретного варианта зависит от типа трубы, рабочего давления, температуры, химического состава транспортируемой среды, необходимости обслуживания. Поэтому в продаже есть шаровые краны с разными способами соединения.

  • Муфтовые. Подключение к трубопроводу или оборудованию выполнятся с помощью резьбы. Самый простой и распространенный тип соединения, используемый в бытовых трубопроводных системах.
  • Фланцевые. Крепятся к трубопроводу с применением специальных стальных дисков при помощи болтов. Подходят для систем большого диаметра, а также в тех случаях, где требуется быстрый демонтаж.

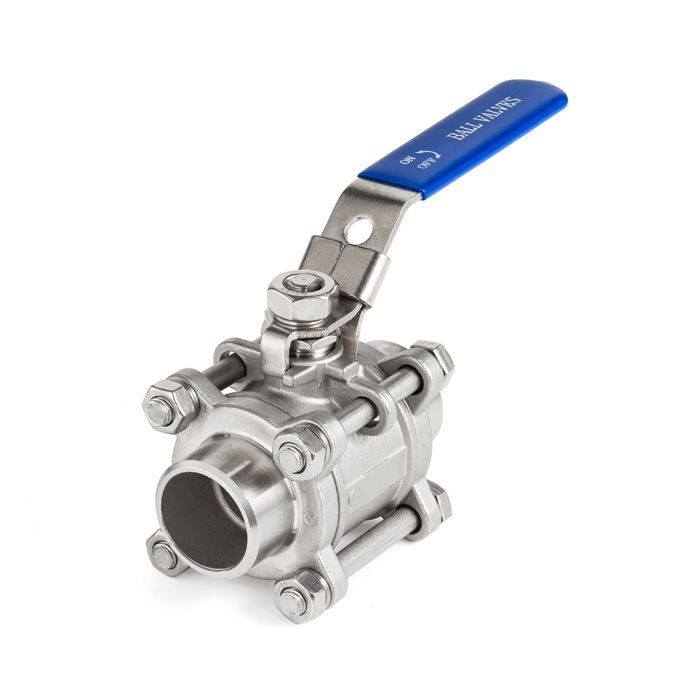

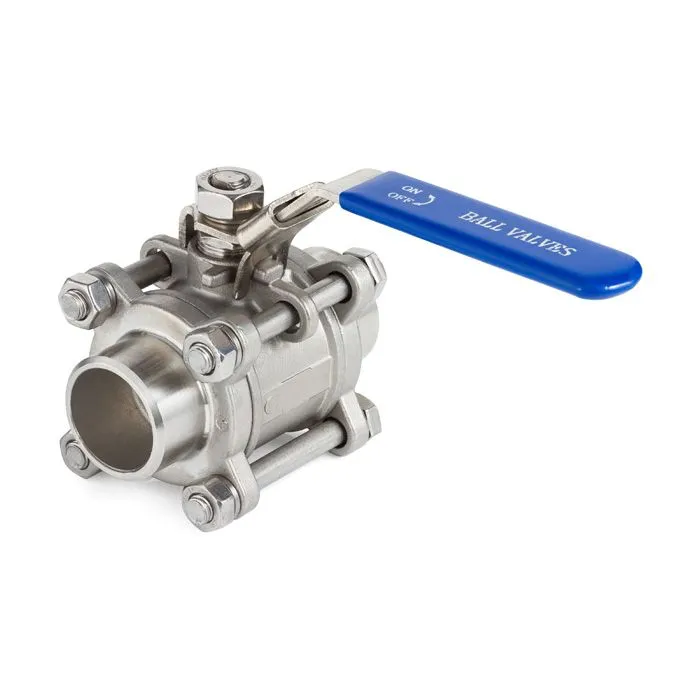

  • Сварные. Привариваются к трубе. Обеспечивают максимально прочное и герметичное соединение. Преимущественно применяются на трубопроводах, где подача среды осуществляется под большим давлением или имеет высокую температуру.
09_2-700.jpg Шаровый кран фланцевый TITAN LOCK

Учтите, что сварное соединение может быть сделано только квалифицированным сварщиком, а сам шов необходимо проверить на герметичность.


Особенности шаровых кранов

Разнообразие вариантов исполнения и материалов, делают шаровые краны неотъемлемым элементом современных трубопроводных систем, обеспечивающим надежное и эффективное управление потоками жидкостей и газов.

Рассмотрим особенности, которые выделяют эту трубопроводную арматуру.

  • Минимальная строительная высота. Небольшие габариты корпуса делают ее удобной во время монтажа и последующего обслуживании. Отсутствие сложных механизмов снижает вероятность поломок.

  • Быстрое перекрытие потока. Чтобы прекратить подачу, достаточно выполнить поворот рукоятки на 90 градусов, мгновенно изменив положение отверстия в сфере относительно трубопровода.

  • Герметичность. Тефлоновые или резиновые уплотнения обеспечивают плотное прилегание шара к корпусу крана, предотвращая утечки.

При правильном выборе шарового крана вы можете быть уверены, что он прослужит долгие годы, гарантируя безопасную и эффективную работу трубопровода.


Области применения

Универсальность шаровых кранов делает их идеальным выбором для решения различных технологических задач.

  • Пищевая промышленность. Благодаря возможности изготовления из различных материалов, включая нержавеющую сталь, шаровые краны находят свое применение в пищевой промышленности, где требуется поддержание высоких стандартов гигиены.
  • Промышленность и производство. Используются для контроля потоков газов, жидкостей и паров. Идеально подходят для систем, требующих высокой точности регулирования потока благодаря возможности быстрого открытия и закрытия.
  • Жилищно-коммунальное хозяйство. В системах водоснабжения и отопления шаровые краны обеспечивают надежное управление подачей холодной, горячей воды, теплоносителя. Простота управления делает их оптимальным решением для использования в квартирах и частных домах.
  • Нефтегазовая отрасль. Отвечают за безопасную транспортировку нефти и природного газа по трубопроводным системам. Они способны выдерживать высокое давление и воздействие агрессивной среды.

Это только некоторые направления, где могут использоваться шаровые краны. Эта арматура может быть установлена практически на любом трубопроводе.


Преимущества покупки в Titan Lock

Titan Lock является непосредственным производителем шаровых кранов для воды, газов и других веществ, транспортируемых по трубопроводах.

Сотрудничество с Titan Lock имеет следующие преимущества:

  • Широкий выбор. В ассортименте представлены шаровые краны различных типов, материалов, диаметров и способов соединения.
  • Высокое качество. Арматура сделана из высококачественных материалов, что подтверждается наличием соответствующих сертификатов и гарантирует надежность и долгий срок службы.
  • Эффективная логистика. Отправка продукции осуществляется с собственного склада, что обеспечивает высокую скорость доставки независимо от объема приобретенной партии.
  • Профессиональная консультация. Наши менеджеры помогут вам выбрать шаровые краны, соответствующие вашим потребностям.

Свяжитесь с экспертами Titan Lock для получения более детальной информации.
