В условиях современного производственного процесса пневмораспределитель играет ключевую роль в обеспечении точности, скорости, энергоэффективности и предсказуемости в работе промышленного оборудования. Неправильный выбор может привести к замедлению цикла, повышенному износу механизмов, потерям энергии и высоким эксплуатационным расходам.
Статья посвящена разбору основных типов распределителей, способов их управления и сфер применения, чтобы вы могли легко подобрать оптимальный вариант для своих задач.
Виды пневмораспределителей
Прежде чем приступить к выбору конкретного типа распределителя, стоит разобраться в основных разновидностях. Классификация зависит от поведения клапана после снятия управляющего сигнала.
Однако перед этим нужно определиться, какое число линий и рабочих позиций требуется.
· 2/2 (Две линии, две позиции). Используются как простые запорные клапаны (вкл/выкл).
· 3/2 (Три линии, две позиции). Типовое применение для устройства одностороннего действия (например, цилиндр с пружинным возвратом).
· 5/2 (Пять линий, две позиции). Стандарт для управления цилиндрами двустороннего действия. Имеет одну линию питания, две рабочие (на привод/на возврат) и два выхлопных канала.
· 5/3 (Пять линий, три позиции). Обеспечивают максимальную гибкость в системах со сложной схемой управления.
Моностабильные и бистабильные пневмораспределители

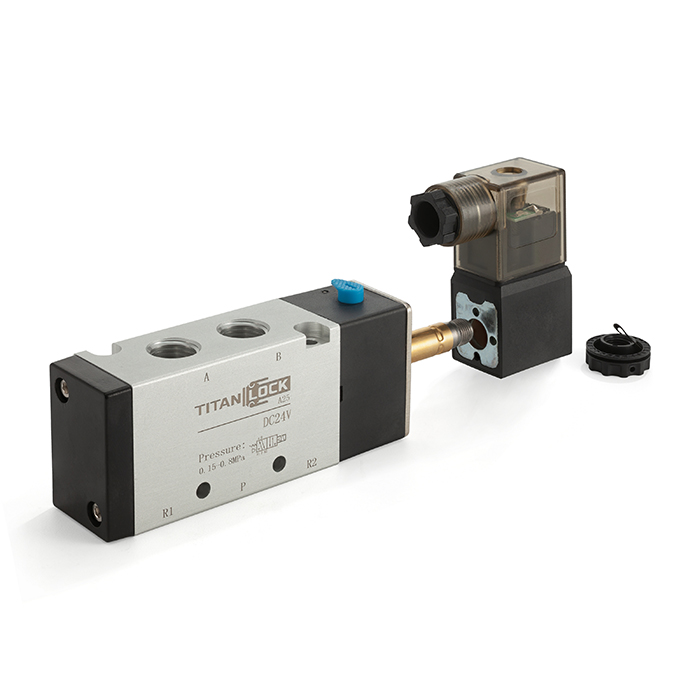

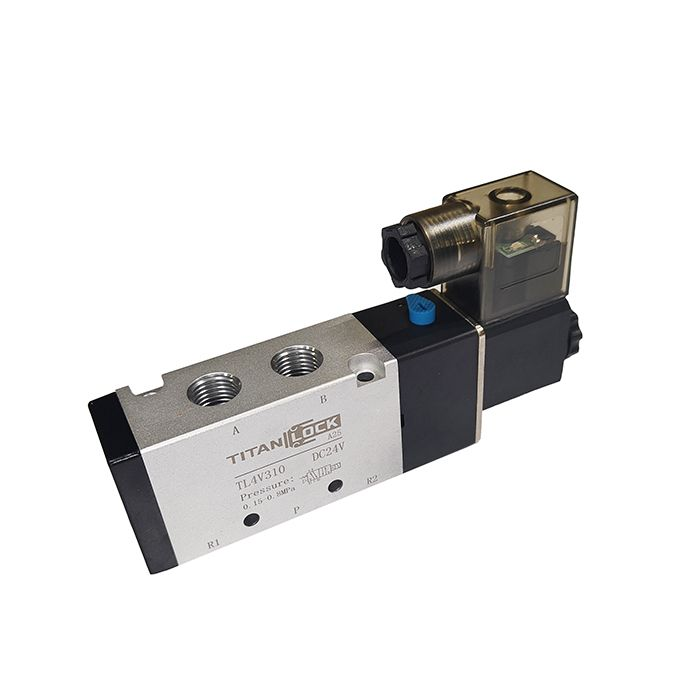

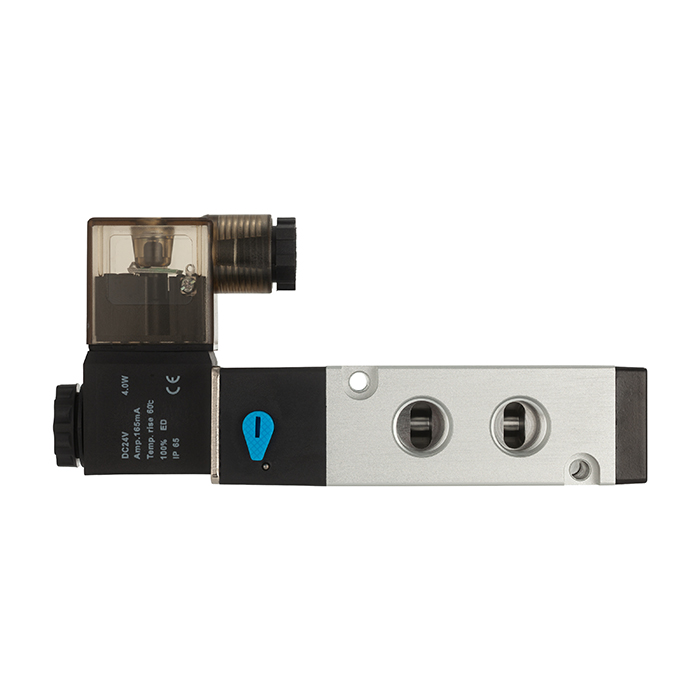

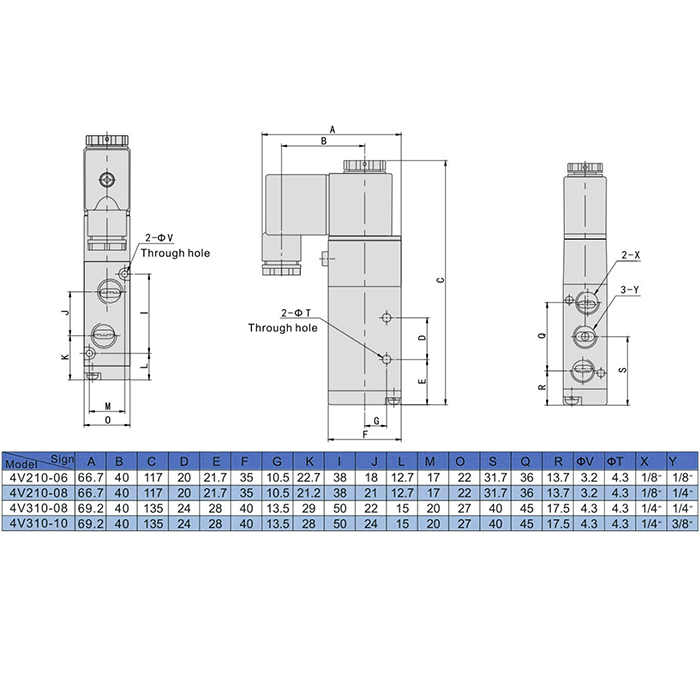

У моностабильного распределителя есть только одно стабильное положение. В него устройство возвращается с помощью встроенной пружины, как только управляющий сигнал пропадает.
Моностабильные пневмораспределители подходят для задач, где требуется гарантированный возврат системы в исходное состояние из соображений безопасности. Например, в механизмах аварийной остановки или зажимных устройствах, которые должны разжиматься при отключении питания.

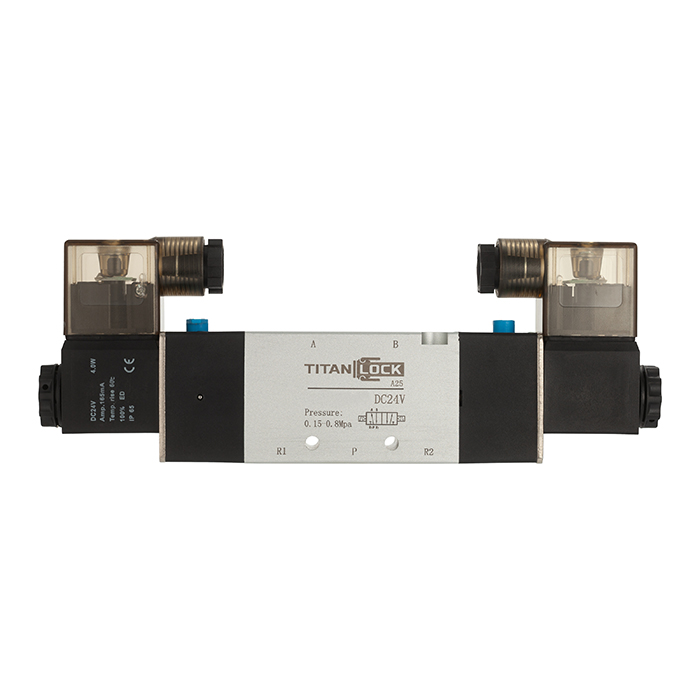

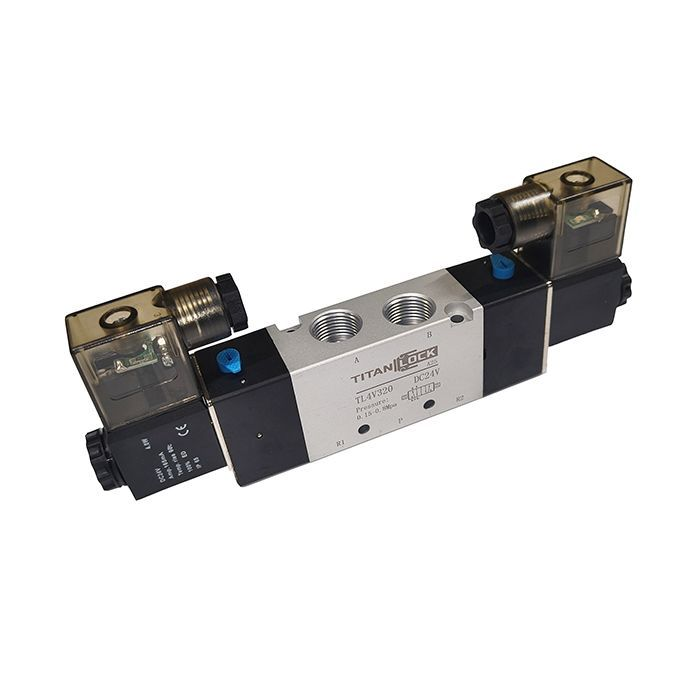

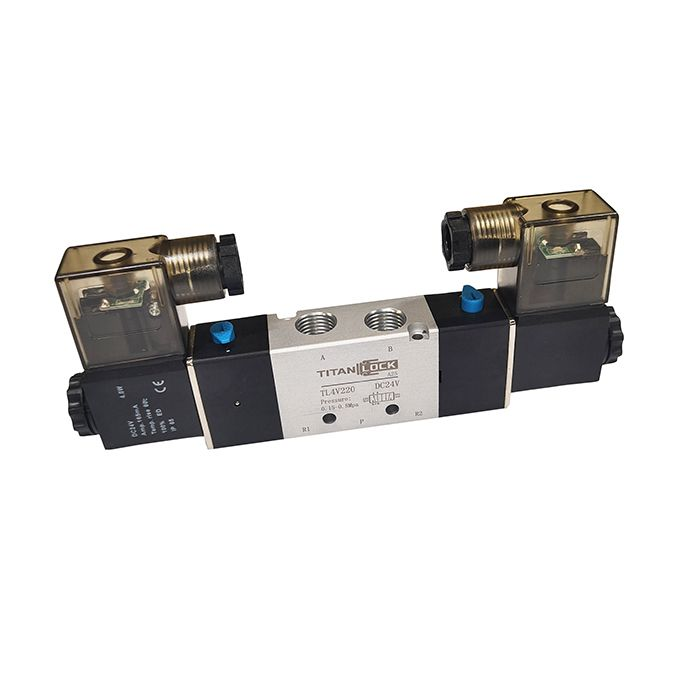

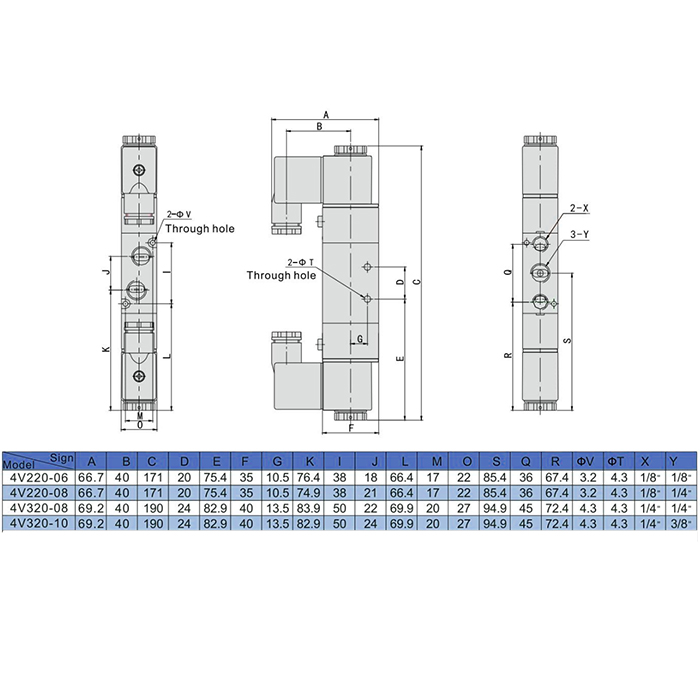

Бистабильные распределители имеют два стабильных положения. Устройство остается в том, в которое его переключил последний сигнал.
Переключатели бистабильного типа используются, когда необходимо зафиксировать положение исполнительного механизма (например, пневмоцилиндра) на длительное время без постоянной подачи сигнала. Это экономит энергию и упрощает управление пневмораспределителем. Например, в системах, где нужно поочередно выполнять два разных действия.
Трёхпозиционные пневмораспределители
Тип клапанов, у которых есть три положения. Помимо двух крайних, они имеют и среднее, «нейтральное» положение. Оно дает инженеру три варианта контроля над пневматическим приводом:
· Центр закрыт (Closed Center). Все линии перекрыты. Цилиндр жестко фиксируется в любом промежуточном положении.
· Центр под давлением (Pressure Center). Обе рабочие линии соединяются с линией питания. Цилиндр фиксируется за счет выравнивания давления.
· Центр на выхлопе (Exhaust Center). Обе рабочие линии соединяются с выхлопом. Поршень цилиндра может свободно перемещаться.
Обратите внимание, что трёхпозиционные распределители незаменимы в системах с высокими требования к точности позиционирования, отличаясь плавной остановкой или возможностью ручного перемещения механизма при отключенной подаче воздуха.
Методы управления пневмораспределителями
Выбор способа подачи сигнала не менее важен, чем конструкция. Он определяет, как именно пневматическая система управления будет «общаться» с распределителем.
Прямое и косвенное управление
Подбор конкретного типа зависит от технических характеристик самого переключателя и его размеров.
· Прямое управление. Управляющий сигнал (например, от электромагнитной катушки) напрямую воздействует на запорный элемент клапана и перемещает его. Этот метод прост, но требует довольно мощного сигнала, поэтому применяется в основном для небольших распределителей с малым расходом воздуха.
· Косвенное (пилотное) управление. Здесь управляющий сигнал подается на небольшой вспомогательный клапан (пилот). Последний открывает канал для сжатого воздуха из магистрали, который перемещает основной запорный элемент. Такая двухступенчатая система позволяет управлять большими распределителями с помощью очень слабого сигнала, например, от контроллера.
Способы подачи управляющего сигнала
Сигнал, который заставляет распределитель переключаться, может иметь следующие источники:
· Ручное. Оператор воздействует на распределитель напрямую с помощью кнопок, рычагов, педалей или поворотных переключателей. Это простейшие пневматические устройства управления, которые часто используются на пультах управления или для выполнения разовых операций.
· Пневматическое. В этом случае управляющим сигналом является импульс сжатого воздуха, подаваемый по отдельной тонкой трубке. Это управление часто применяется для взрывоопасных сред, где использование электричества небезопасно.

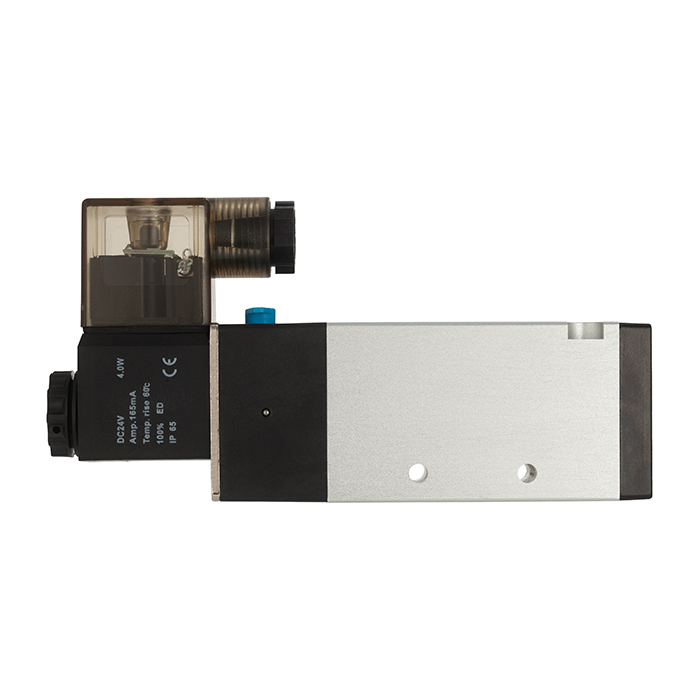

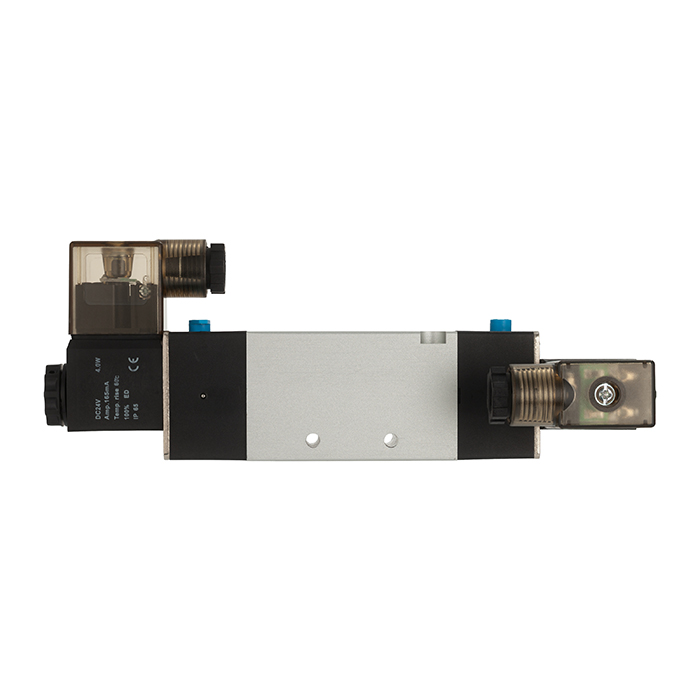

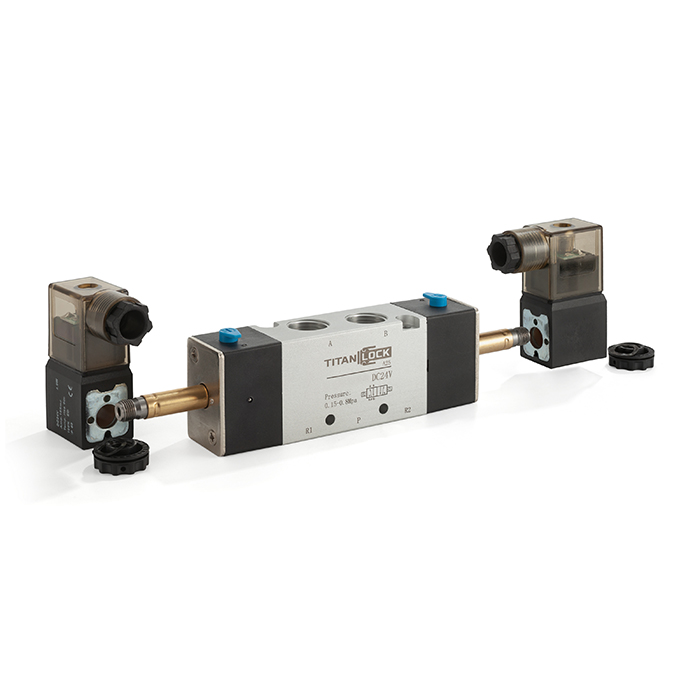

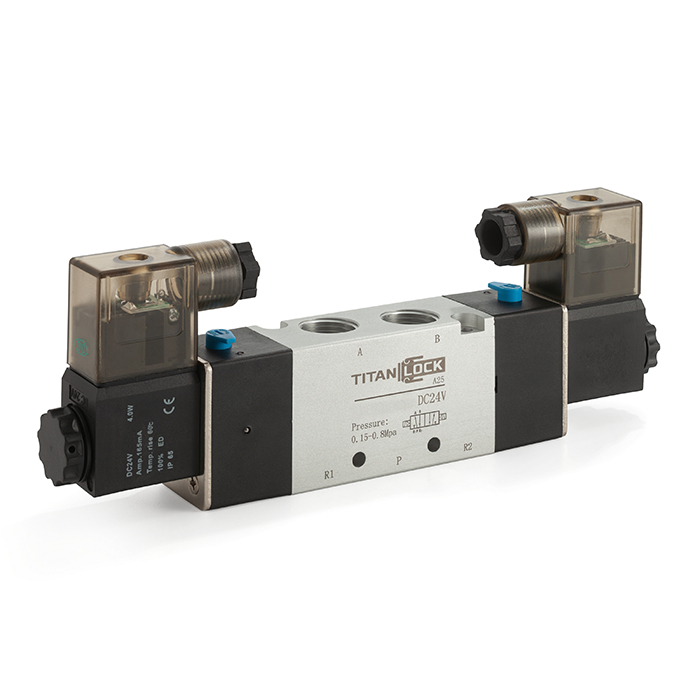

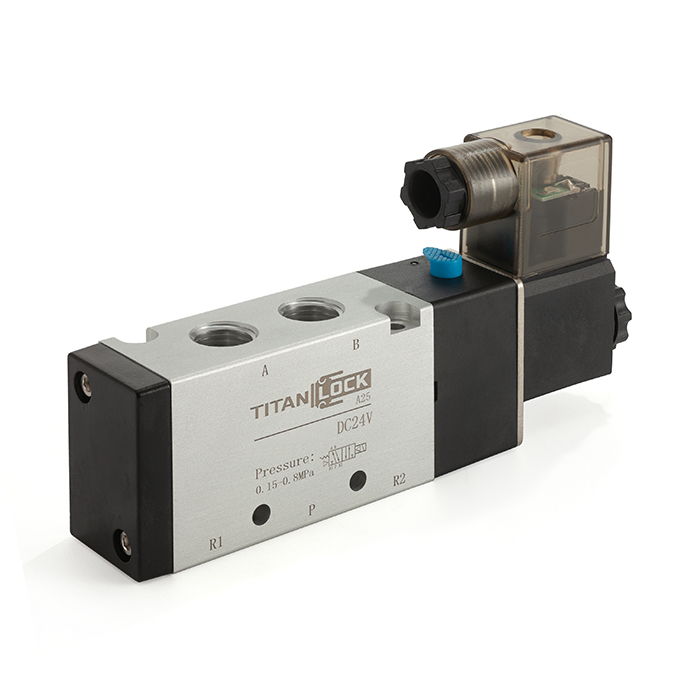

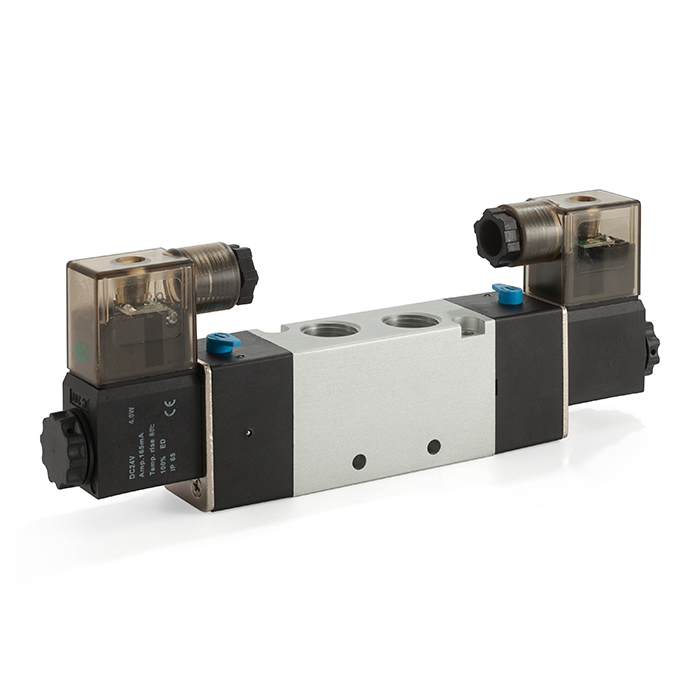

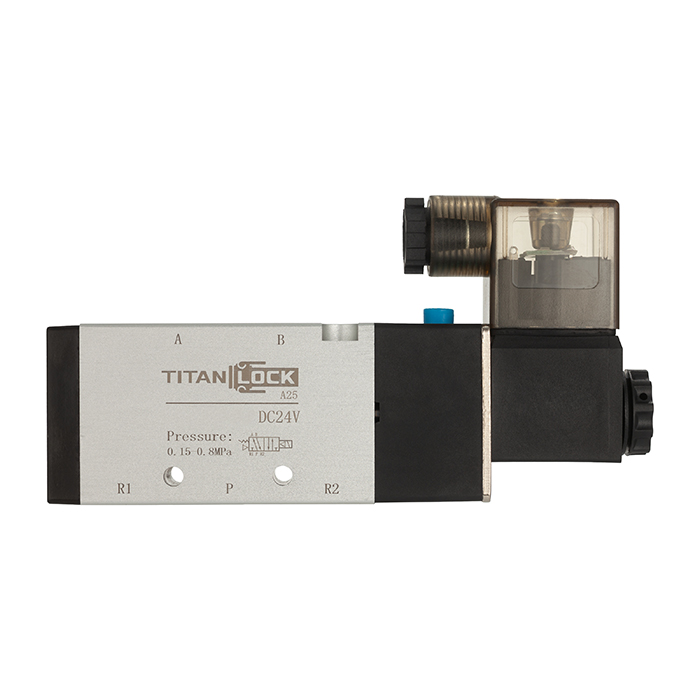

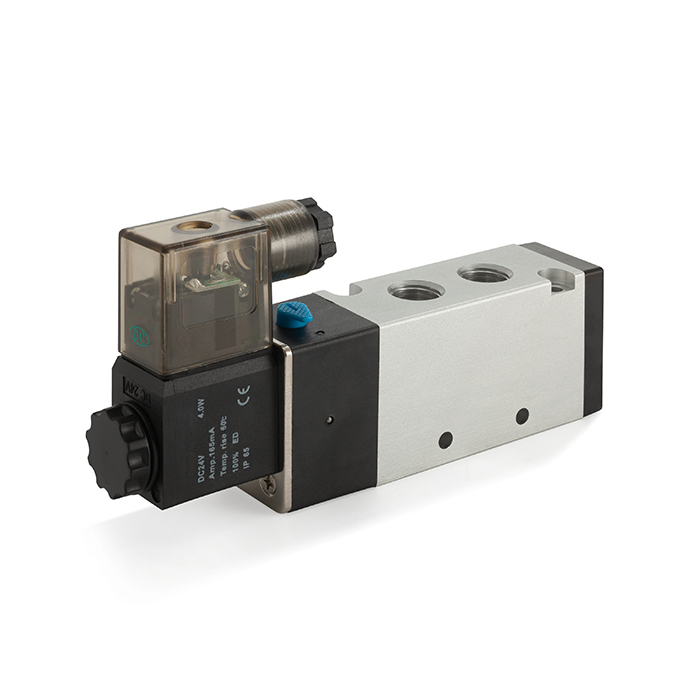

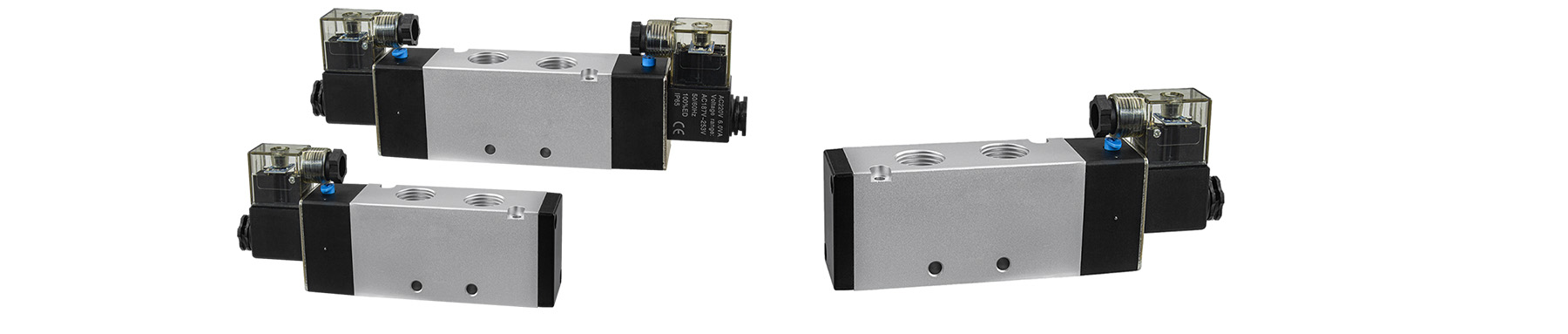

· Электропневматическое (соленоидное). Самый распространенный в автоматизации способ. Сигнал на переключение подается от электрического тока на соленоид (электромагнитную катушку). При подаче напряжения в катушке возникает магнитное поле, которое втягивает сердечник, связанный с запорным элементом клапана. Этот метод обеспечивает высокую скорость, точность и возможность легкой интеграции с программируемыми контроллерами.
Области применения различных видов пневмораспределителей
Чтобы было проще сориентироваться, мы свели основные данные в таблицу.
|
Вид пневмораспределителя |
Тип управления |
Основная область применения |
Примеры использования |
|
Механический |
Рычаг, ролик, кулачок |
Простые пневмосистемы, где требуется ручное или контактное воздействие |
Станки, прессы, упаковочные линии, ограничители хода |
|
Пневматический |
Управление давлением воздуха (сигнал от другого клапана) |
Автоматизированные линии, где управление происходит от пневмосигнала |
Последовательное управление цилиндрами, логические пневмосхемы |
|
Электропневматический (соленоидный) |
Электрический сигнал (катушка) |
Системы с дистанционным или программным управлением |
Роботизированные комплексы, ЧПУ-станки, производственные линии |
|
Ручной (с кнопкой, рычагом) |
Ручное включение оператором |
Простые установки без автоматики |
Контроль подачи воздуха, наладочные посты |
|
С ножным приводом |
Механическое включение ногой |
Устройства, где руки оператора заняты |
Пневмоинструменты, станки, пресс-ножницы |
|
С пружинным возвратом |
Возврат в исходное положение автоматически |
Там, где требуется безопасное отключение после снятия сигнала |
Пневмоприводы, линии сборки |
|
С фиксацией положения (бистабильный) |
Положение сохраняется после снятия сигнала |
При необходимости удержания положения при пропадании сигнала |
Позиционирование цилиндров, фиксация элементов оборудования |
Заключение
Выбор правильного пневмораспределителя и способа управления им – залог создания эффективной и надежной автоматизированной системы. Ориентируясь на тип вашей задачи, условия эксплуатации и требуемый уровень автоматизации. Этот подход позволит подобрать тот самый элемент, который станет надежным сердцем вашей пневматической системы управления.
