Устройство криогенного шарового крана
Конструкция представленного типа крана имеет схожее исполнение со стандартными шаровыми кранами, но есть несколько принципиальных отличий, которые позволяют использовать их в экстремальных условиях. Основными компонентами оборудования выступают:
- Корпус. Сделан из устойчивых к низким температурам и воздействию агрессивных веществ материалов, преимущественно из нержавеющей стали 304 марки. Кроме этого, детали корпуса соединяются двойными болтами, которые приспособлены к линейному расширению. В моделях, подверженных циклам нагрева и охлаждения, применяются подпружиненные шпильки.
- Шар. Запорный орган имеет форму сферы, как и в обычных шаровых кранах, но в нем предусмотрена защита от скопления избыточного давления. Материал шара также подбирается с учетом криогенных условий, часто используют специальные покрытия и графитовые уплотнители для минимизации трения.

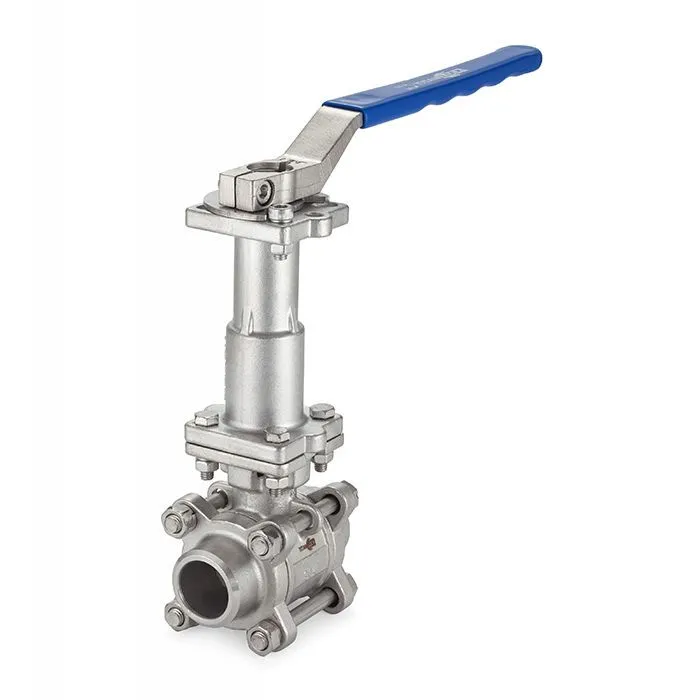

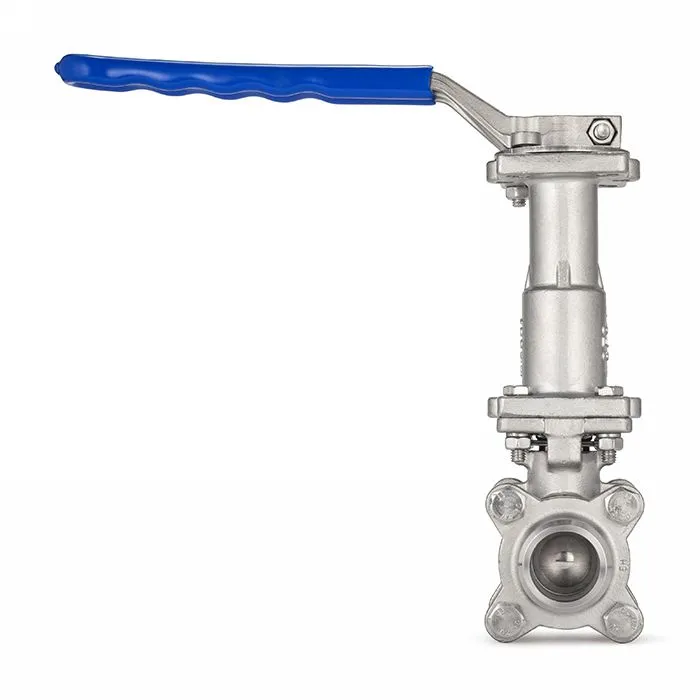

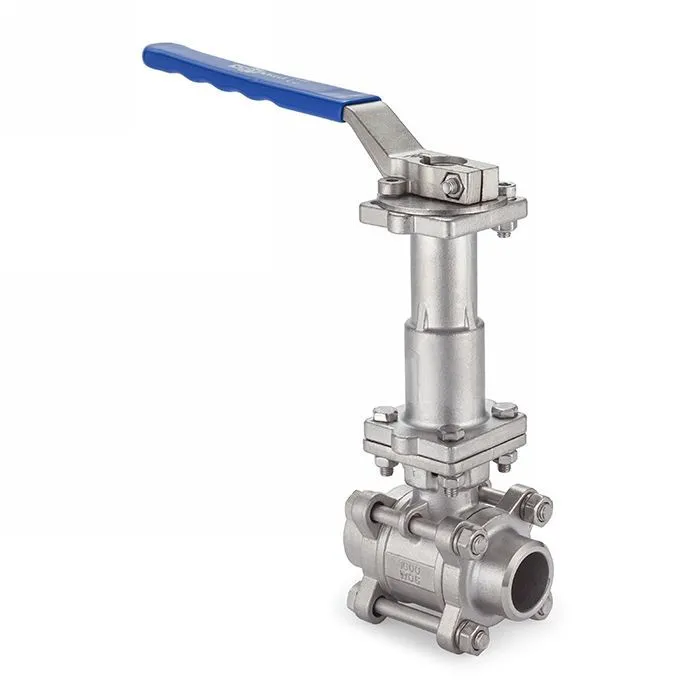

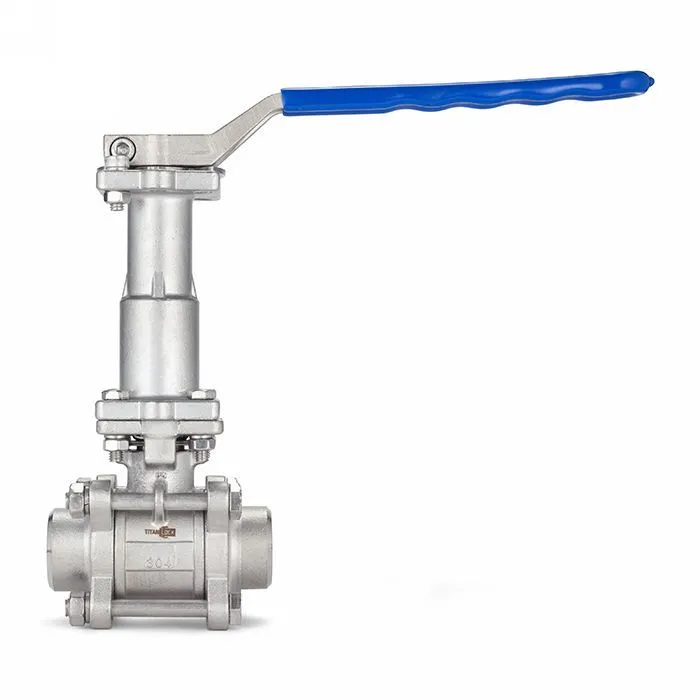

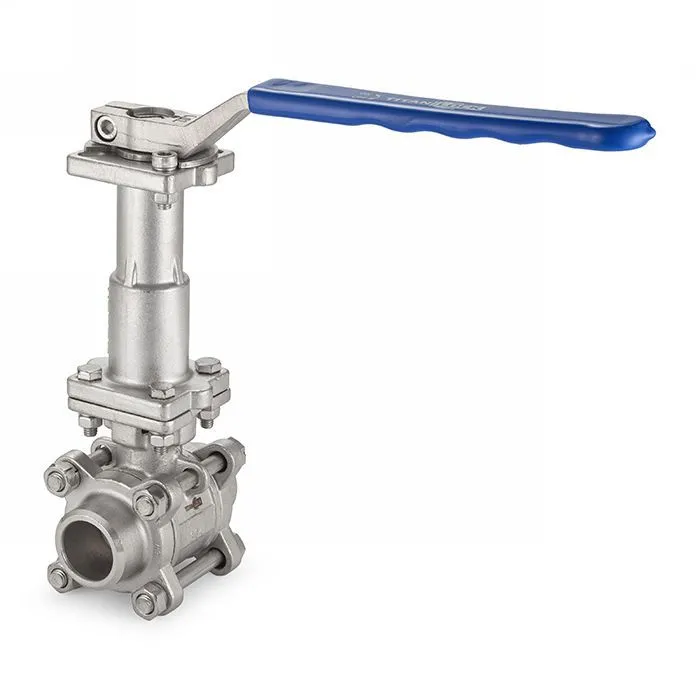

- Шток. Это одна из ключевых конструктивных особенностей криогенных шаровых кранов. Он имеет удлиненную форму для минимизации воздействия низких температур на управляющие механизмы крана.
- Уплотнительные элементы. Применяются уплотнители из материалов, устойчивых к деформации при низких температурах. В зависимости от конкретных условий это могут быть седла из фторопласта-4 (Политетрафторэтилен ПТФЭ) или фторопласта-3 (Полихлортрифторэтилен ПТФХЭ).
Подключение криогенного шарового крана преимущественно осуществляется методом сварки, но существуют модели и с фланцевым соединением.
Принцип работы
Работа криогенного шарового крана основана на изменении положения сферы со сквозным отверстием, установленной внутри корпуса. Когда отверстие совпадает с потоком рабочей среды, жидкость проходит через кран. Когда шар поворачивается на 90 градусов, поток перекрывается.
Несмотря на экстремальные условия, криогенные краны сохраняют герметичность даже при резких изменениях температуры и давления. Уплотнительные элементы плотно прилегают к шару, предотвращая утечку транспортируемого газа.
Для изменения положения открыто/закрыто могут использоваться ручной, пневматический или электрический привод. Выбор конкретного варианта зависит от технологических условий эксплуатации трубопровода.
Преимущества и недостатки
Представленный тип трубопроводной арматуры выгодно отличается от изделий, предназначенных для работы в стандартных условиях.
- Надежность. Изготовление криогенных кранов осуществляется с применением высокопрочных материалов, а сама сборка проходит многоэтапный контроль, что гарантирует стабильность работы в условиях низких температур.
- Герметичность. Особая конструкция корпуса и применение специальных уплотнительных материалов обеспечивает криогенным кранам высокую степень герметичности, что важно для транспортировки таких газов, как кислород, азот или сжиженный природный газ.
- Долговечность. Специальные материалы корпуса и уплотнений делают краны устойчивыми к коррозии и износу.
Если говорить о недостатках, к ним относятся высокая стоимость и сложность обслуживания, спровоцированная условиями и свойствами веществ, на контакт с которыми они рассчитаны.
Конструктивные особенности для максимальной безопасности
Одним из главных отличий криогенных шаровых кранов является удлиненный шток. Это решение предотвращает переохлаждение управляющего механизма за счет безопасного удаления от точки криогенного контакта. Кроме этого, для повышения безопасности и предотвращения утечек используется многоступенчатая система уплотнений.
Шар крана выполнен из антикоррозионного материала, а для повышения безопасности он оснащается специальными отверстиями для выравнивания давления внутри камеры шара. Это предотвращает образование избыточного давления в замкнутом объеме при перепадах температур.
Заключение
Криогенные шаровые краны – это специализированная арматура, применяемая для работы в экстремальных условиях низких температур. Благодаря уникальной конструкции и использованию передовых материалов, они обеспечивают надежную и безопасную работу сложных промышленных систем.
