Представленное устройство является неотъемлемой частью современных газовых и пневматических систем, где большое значение имеет поддержание давления на постоянном уровне. Если подача сжатого воздуха нестабильна, это напрямую влияет на работающее оборудование, его эффективность и срок эксплуатации. Например, если давление на пневматический гайковерт «скачет», его мощность и точность будут нестабильными. Редуктор выступает в роли этого стабилизатора.
Для чего предназначен регулятор давления? Источники высокого давления, такие как компрессоры, часто выдают воздух с пульсациями и колебаниями, что может повредить чувствительное промышленное оборудование. Поэтому назначение и принцип работы регулятора давления сводится к подавлению этих колебаний и обеспечению устойчивого, прогнозируемого расхода среды.
В этой статье мы разберем виды регуляторов давления, их конструктивные различия и особенности монтажа, которые помогут выбрать оптимальное изделие.
Назначение и устройство регуляторов давления

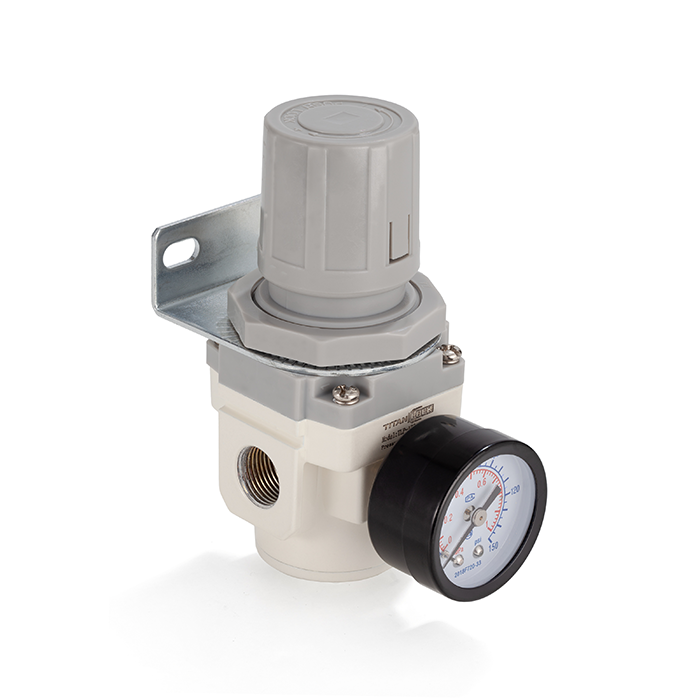

Основное назначение регулятора давления – поддержание постоянного выходного давления при изменениях давления на входе или расхода среды. Базовая конструкция включает следующие элементы:
· Корпус. Прочная оболочка с входным и выходным патрубками.
· Задающий элемент. Пружина, натяжение которой регулируется с помощью винта. Чем сильнее ее затягиваете, тем выше будет выходное давление. Сила пружины всегда стремится открыть клапан.
· Передающий элемент (диафрагма или поршень). Осуществляет регулировку положения клапана. Этот элемент постоянно «чувствует» фактическое давление на выходе. Чем больше давление, тем сильнее оно давит на диафрагму/поршень с противодействующей силой, которая стремится закрыть клапан.
· Регулирующий элемент (клапан и седло). Это подвижный элемент, который фактически открывает или перекрывает проход для среды, поступающей из зоны высокого в зону низкого давления.
В результате работы этих компонентов регулятор находится в равновесии, когда сила пружины уравновешена силой, которую создает давление на диафрагму.

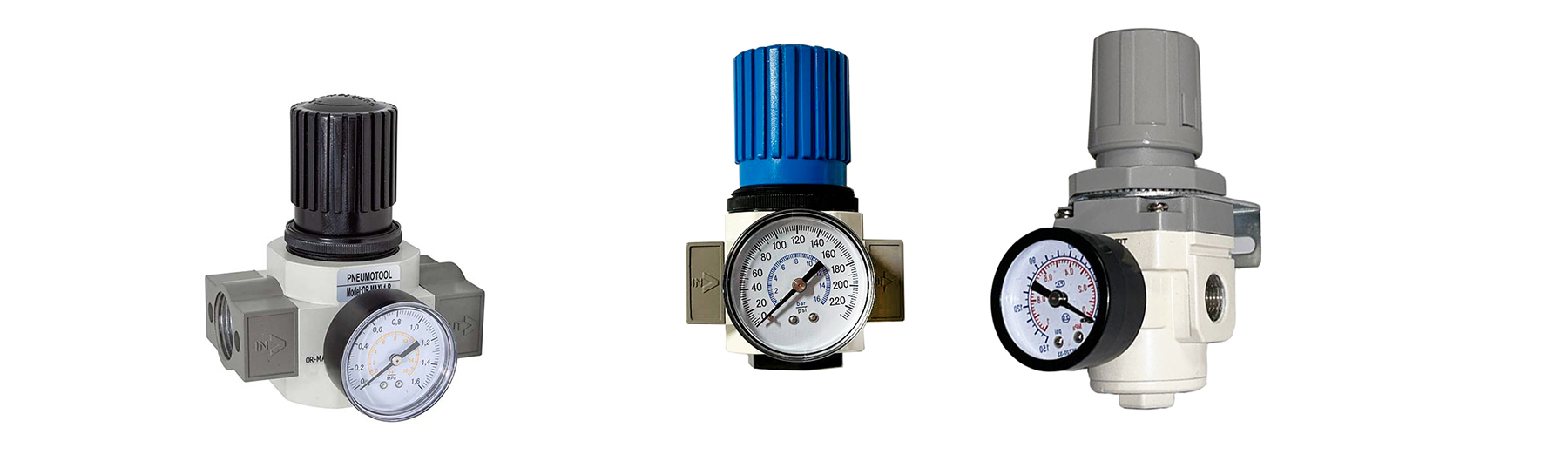

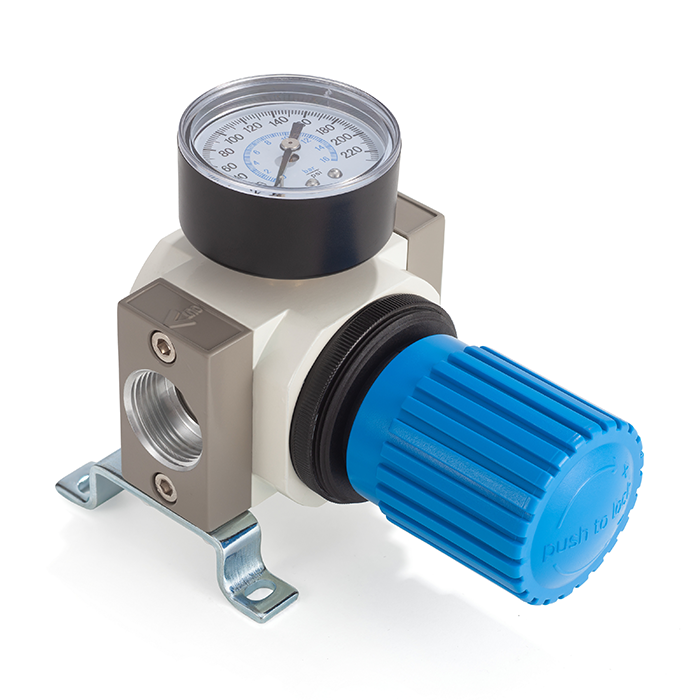

Типы регуляторов давления
Существуют различные виды регуляторов давления, они классифицируются по методу управления. Выбор конкретного варианта зависит от технологического процесса производственной линии.
· Нормально открытые (НО). В исходном состоянии регулятор открыт. Используются как редукционные (регулируют давление после себя). При выходе среда подается потребителям, одновременно с этим выходящее давление, воздействуя на мембрану, прикрывает клапан до достижения заданного равновесия.
· Нормально закрытые (НЗ). В исходном состоянии клапан закрыт. Применяются в качестве регуляторов «до себя» (перепускных). Давление на входе давит на чувствительный элемент и, при превышении заданного значения, открывает клапан, сбрасывая излишек среды.
Стоит отметить, что в сложных системах оба типа могут использоваться совместно, например, в компрессорных станциях: редукционный регулятор стабилизирует подачу воздуха к потребителю, а перепускной предотвращает избыточное давление при резком снижении расхода.
Конструктивные особенности регуляторов
Различные конструкции регуляторов предназначены для разных условий эксплуатации и уровней точности регулировки.
Блочные регуляторы (FRL-блоки)
Это не отдельный редуктор, а интегрированный блок подготовки воздуха. Установка регулятора давления здесь является частью комплексного решения. Блочный регулятор объединяется с фильтром (F) для очистки воздуха и лубрикатором (L) для добавления масла, образуя FRL-блок (блок подготовки воздуха). Такая схема подключения регулятора давления удобна для подготовки воздуха в промышленных цехах.
Пропорциональные регуляторы (электронное управление)
Эти регуляторы давления обеспечивают плавное изменение выходного давления в зависимости от управляющего сигнала (обычно электрического). Они применяются в автоматизированных системах, где требуется точное поддержание параметров. Такие устройства часто имеют встроенные датчики и электронные схемы управления. Имеют возможность подключения к системам удаленного управления.
Микрорегуляторы
Компактные регуляторы прямого действия с малыми габаритами. Они используются там, где пространство ограничено, например, в медицинском оборудовании или при лабораторном дозировании газа. Их пропускная способность, как правило, невысока.
Принципы работы регуляторов давления
Механизм регулировки давления
Это основа, для чего предназначен регулятор давления. В идеальном состоянии силы находятся в балансе. Однако при пуске рабочего оборудования расход воздуха возрастает, и давление на выходе из регулятора падает. Диафрагма чувствует это изменение, и противодействующая сила ослабевает. Это позволяет пружине открыть клапан шире. Происходит мгновенный приток воздуха, который в свою очередь воздействует на мембрану и снова уравновешивает усилия.
Учтите, что для обеспечения максимальной надежности при монтаже необходимо, чтобы все элементы были правильно установлены и центрированы.
Работа пилотных и двухкаскадных регуляторов
Когда требуется высокая точность или большой расход, используют регуляторы непрямого действия (пилотные). В них основной клапан управляется не напрямую мембраной, а давлением, которое подается от небольшого вспомогательного регулятора – пилота. Он точно реагирует на изменение давления и использует энергию входного давления, чтобы открыть или закрыть большой основной клапан. Эта схема позволяет регулировать большие потоки при минимальном усилии и обеспечивает стабильность даже при резких изменениях давления на входе.
Двухкаскадные (двухступенчатые) регуляторы часто применяются для газовых баллонов. Они объединяют два редуктора в одном корпусе. Первая ступень снижает высокое давление баллона (которое падает по мере расхода) до некоего среднего значения. Вторая ступень снижает это среднее давление до конечного рабочего. В результате исключается влияние падения давления в баллоне на стабильность выходного давления.
Электронные и механические схемы
Механические регуляторы (прямого действия, пилотные) используют пружины. Электронные или электропневматические регуляторы объединяют в себе электронную схему управления и пневматическую часть, что позволяет автоматически поддерживать давление в зависимости от входного сигнала (обычно 0–10 В или 4–20 мА).
Рассмотрим принцип работы:
1. Контроллер подаёт электрический сигнал, соответствующий требуемому давлению.
2. Электронный блок включает соленоидный клапан подачи воздуха и закрывает клапан сброса.
3. Сжатый воздух поступает в пилотную камеру.
4. Давление в пилотной камере воздействует на диафрагму, которая приподнимает главный клапан подачи.
5. Воздух поступает на выход, и давление увеличивается.
6. Как только давление достигает заданного уровня, информация от датчика давления поступает в схему управления, которая отключает подачу воздуха.
7. При превышении давления система открывает клапан сброса, стравливая избыточный воздух.
Таким образом, регулятор постоянно сравнивает фактическое давление с заданным сигналом и корректирует подачу воздуха, обеспечивая плавное и пропорциональное регулирование.
Основные неисправности и их устранение
Даже надежное оборудование может выйти из строя. Проблемы часто связаны не с самим устройством, а с ошибками при выборе или эксплуатации.
· Неправильная установка регулятора давления. При монтаже важно строго следовать инструкции. На корпусе всегда есть маркировка (обычно стрелка), указывающая направление потока. Подключать устройство «задом наперед» недопустимо. Также важно устанавливать его в правильном пространственном положении (для многих моделей – только на горизонтальном трубопроводе).
· Давление растет при нулевом расходе. Клапан неплотно закрывает седло. Причины – грязь, окалина или износ уплотнения. Чтобы устранить проблему, следует выполнить ревизию и замену ремкомплекта.
· Низкое давление на выходе. Возможно, регулятор неправильно настроен, засорен фильтр на входе или повреждена мембрана/пружина.
· Вибрация или гул. Признак того, что регулятор подобран неправильно (слишком велик для данного расхода).
· Утечка газа (для газовых систем). Требует немедленного перекрытия газа и вызова специалиста. Причина – износ уплотнений, возможно повреждение корпуса.
Всегда изучайте схему подключения регулятора давления и паспорт изделия перед началом работ. Монтаж, особенно если это газовый редуктор, должны выполнять только обученные специалисты.
Заключение
Регулятор давления – не просто вентиль, а сложный автоматический прибор. Выбор оптимальной модели зависит от множества факторов: типа среды (воздух, газ, вода), диапазона входных и выходных давлений, требуемого расхода и необходимой точности поддержания параметров. Понимание назначения и принципа работы регулятора давления поможет вам четко сформулировать задачу для поставщика и выбрать устройство, которое будет надежно работать годами, обеспечивая безопасность и эффективность вашей системы.
