Гидравлические шаровые краны высокого давления

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 2 мин
Гидравлические шаровые краны высокого давления
Гидравлические шаровые краны представляют собой вид запорной арматуры, который позволяет открывать, перекрывать, а также смешивать и разделять транспортируемые потоки жидкости в гидравлической линии под высоким давлением.

Название данных комплектующих обусловлено тем, что роль затвора в их конструкции выполняет шар, по оси которого выполнено круглое сквозное отверстие для прохода гидравлической жидкости. Гидравлические шаровые краны по диаметру сквозного отверстия шара делятся на два типа:

  • Полнопроходные.

Такие краны имеют диаметр сквозного отверстия шара, равный диаметру присоединяемого трубопровода.

  •   Редуцированные.

В таких кранах диаметр отверстия шара на один типоразмер меньше диаметра присоединяемого трубопровода. Данная конструкция крана применяется в гидравлических линиях, где небольшая потеря напора жидкости не критична.

 Гидравлические шаровые краны разделяются по количеству направлений потоков на двухходовые и трехходовые. Двухходовой шаровой кран позволяет открывать либо перекрывать поток жидкости, трехходовой позволяет смешивать и разделять транспортируемые потоки.

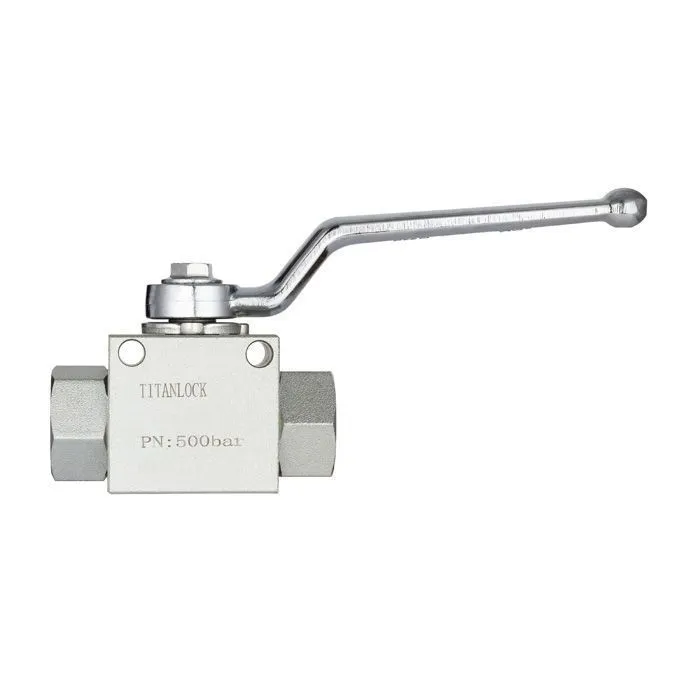

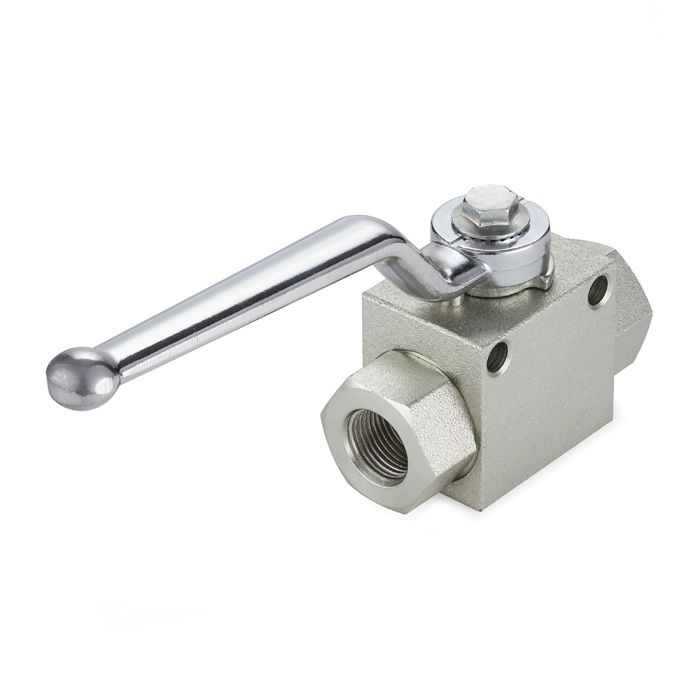

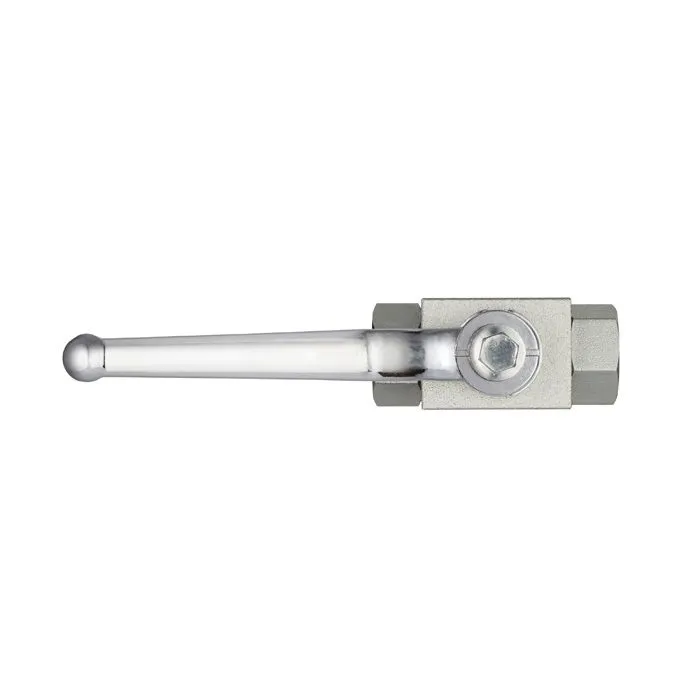

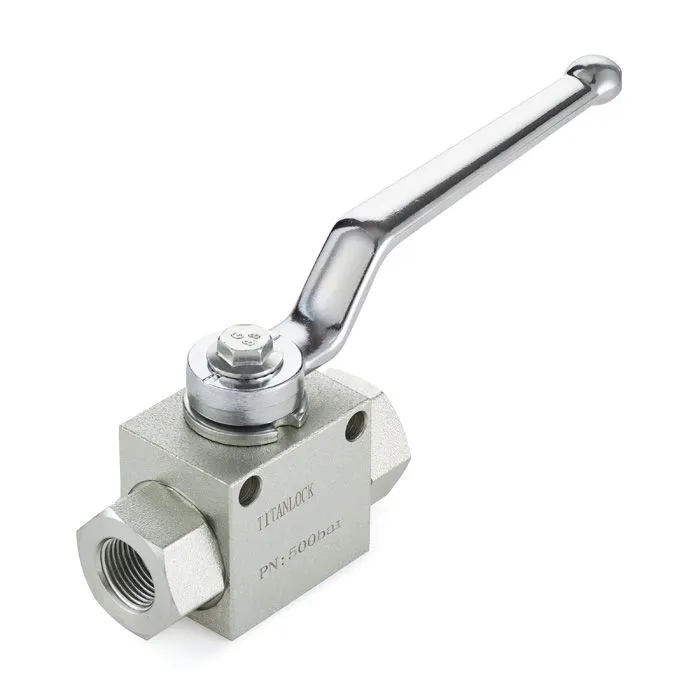

Двухходовой кран высокого давления TITAN LOCK

Подсоединение напорного трубопровода возможно к любому из 2-х отверстий.
рисунок 1.jpg

Двухходовой гидравлический шаровый кран в разрезе

Трехходовой кран высокого давления TITAN LOCK

Подсоединение напорного трубопровода возможно к центральному отверстию с перенаправлением потока жидкости в одно из двух направлений, расположенных на одной оси.

рисунок 2.jpg

Трехходовой гидравлический шаровый кран в разрезе

Технические параметры гидравлических шаровых кранов TITAN LOCK

Вариант исполнения

- с крепежными отверстиями

- без крепежных отверстий

Тип присоединительной резьбы

BSP, метрическая

- внутренняя

- наружная

Материал

Углеродистая, нержавеющая сталь

Рабочее давление

До 500 Бар

Температура рабочей среды

от -20°С до +100°С



Преимущества гидравлических кранов высокого давления TITAN LOCK

  •  Малые габариты и вес.

  •  Простота монтажа, функциональная надёжность, долгий срок службы.

  •  Высокая герметичность.

  •  Не требуют специального обслуживания.

Применение гидравлических шаровых кранов высокого давления

Гидравлические шаровые краны высокого давления широко используются в сложных технологических процессах, в которых привод механизмов происходит за счет использования давления гидравлического масла, в магистралях шлангов или трубопроводов с различным назначением, в таких областях промышленности, как машиностроение, фармацевтическая и нефтегазовая, пищевые фабрики, аграрно-технологические компании.

Подбирать гидравлический кран высокого давления необходимо в зависимости от давления в трубопроводе, характера рабочей жидкости, схемы магистрали трубопроводов и других особенностей. Более подробную консультацию окажут сотрудники компании TITAN LOCK.

Товары из статьи

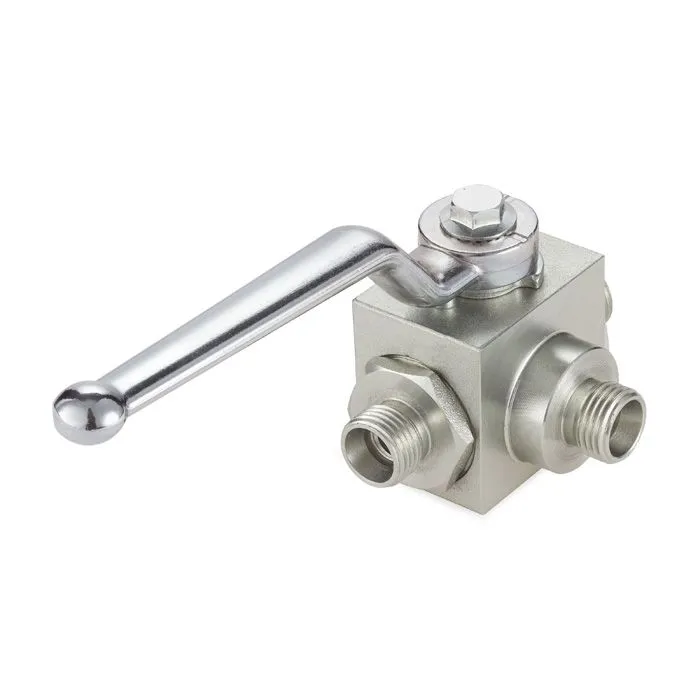

Гидравлический шаровый кран трехходовой, DN 25 (M36X2), типа НР, сталь, TLHYD3V1M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 25 (M36X2), типа НР, сталь, TLHYD3V1M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 25 (M36X2), типа НР, сталь, TLHYD3V1M TITAN LOCK Гидравлический шаровый кран трехходовой, DN 25 (M36X2), типа НР, сталь, TLHYD3V1M TITAN LOCK

6 801 ₽

Много
Гидравлический шаровый кран трехходовой, DN 25 (M36X2), типа НР, сталь, TLHYD3V1M TITAN…

Материал: углеродистая сталь

Размер, мм: 25

Много

1

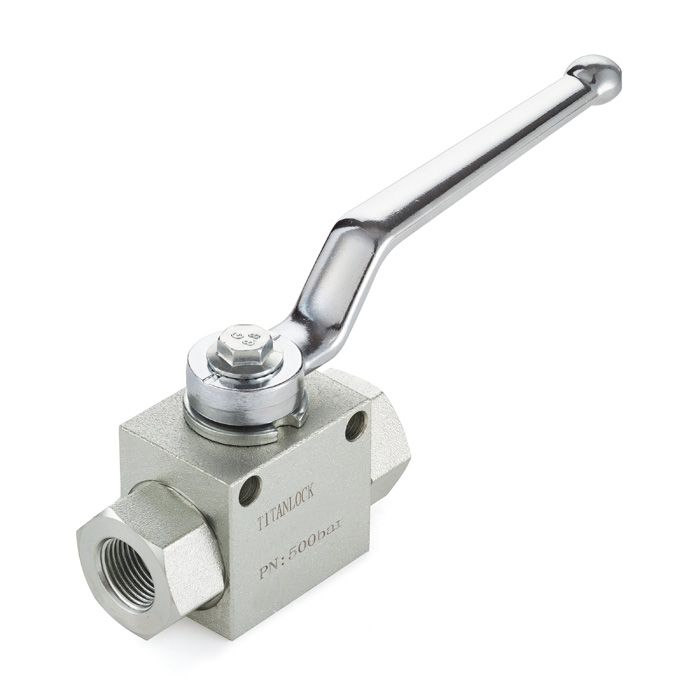

Гидравлический шаровой кран, 3/4", типа ВР-ВР, с креп. отв., сталь TLHYDV3/4F TITAN LOCK Гидравлический шаровой кран, 3/4", типа ВР-ВР, с креп. отв., сталь TLHYDV3/4F TITAN LOCK Гидравлический шаровой кран, 3/4", типа ВР-ВР, с креп. отв., сталь TLHYDV3/4F TITAN LOCK Гидравлический шаровой кран, 3/4", типа ВР-ВР, с креп. отв., сталь TLHYDV3/4F TITAN LOCK
