Что такое запорная арматура?

Максим Серегин
Автор:
Эксперт TITAN LOCK
Максим Серегин
Время на прочтение: 7 мин
Что такое запорная арматура?
Запорная арматура для трубопроводов – это устройства, устанавливаемые в инженерных трубных системах с целью регулировки или полного перекрытия потока транспортируемого вещества.

Это детали, которые являются неотъемлемой частью технологических процессов на многих предприятиях коммунальной и производственной сферы. Кроме этого, арматура используется бытовыми потребителями во время разводки систем водоснабжения и отопления.

Тяжело переоценить роль представленного оборудования, поэтому очень важно правильно осуществлять выбор той или иной арматуры. Для этого необходимо хорошо разбираться в конструкции трубопроводной арматуры, разновидностях, чтобы подобрать тот тип, который идеально подойдет для решения конкретных задач.

Устройство запорной арматуры

В зависимости от назначения арматура делится на две основные категории: запорную и запорно-регулирующую. Первая предназначена только для работы в двух положениях – открыто/закрыто. Запорно-регулирующие устройства могут находиться в промежуточном положении без какого-либо вреда для конструкции.

Несмотря на отличие в использовании, запорная и регулирующая арматура имеет похожее устройство:

  • Корпус. Представляет собой оболочку, защищающую внутренние механизмы арматуры от воздействия извне, а также удерживающую транспортируемую жидкость или газ внутри.
  • Запорный орган. Элемент, непосредственно контактируемый с потоком среды, и осуществляющий регулировку или полное прекращение ее движения в трубопроводе.
  • Привод. Механизм, управляющий положением запорного органа в конструкции корпуса. В зависимости от исполнения это может быть механический, электрический, пневматический, гидравлический привод.
  • Шток. Выступает передаточным компонентом между приводом и запорным органом.
  • Уплотнения. Обеспечивают герметичность соединения между корпусом и запорным органом, предотвращая утечки.

Стоит отметить, что это типовая конструкция, поэтому она может не совпадать при рассмотрении устройства конкретного вида арматуры.

Сферы применения

Запорная арматура используется в различных отраслях промышленности. В особенности это касается отраслей, где трубопроводы являются основой всего технологического процесса предприятия. Например, в нефтегазовой, химической, пищевой, фармацевтической промышленности.

Запорные и запорно-регулирующие устройства необходимы для обеспечения безопасности, эффективности и надежности жидкостных и газовых систем. Они применяются для выполнения широкого спектра технологических процессов: дросселирования, отвода, смешивания или сброса рабочей среды.

Рассмотрим распространенные ситуации применения запорной арматуры:

  • перекрытие потока жидкости в случае аварийной ситуации или технического обслуживания;
  • регулирование давления или расхода в трубе или воздуховоде;
  • предотвращение обратного потока или перетока из одной системы в другую;
  • управление направлением или распределением в сети труб или воздуховодов;
  • регулировка температуры или состава вещества.

Обратите внимание: то, насколько эффективно будет справляться арматура с поставленными задачами, напрямую зависит от ее типа и конструктивных особенностей запирающего органа.

Виды запорной арматуры по области использования

В зависимости от области применения представленные детали трубопроводных систем отличаются внутренним устройством и принципом работы. Рассмотрим наиболее распространенные варианты.

  • Шаровые краны. Запирающий орган здесь представлен в виде шара с отверстием в центре, который вращается вокруг своей оси, тем самым обеспечивая открытие или закрытие потока. Несмотря на простоту устройства, шаровые краны пользуются популярностью как среди бытовых, так и промышленных потребителей. Это обусловлено компактными габаритами и надежностью. Они подходят для работы в условиях высокого давления и температуры, а также для агрессивных, абразивных или вязких жидкостей.
  • Задвижки. Здесь в качестве запорного механизма применяется затвор, который скользит вверх или вниз, чтобы открыть или закрыть поток. Задвижки идеально подходят для полного открытия или закрытия, поскольку обеспечивают минимальное сопротивление и перепад давления. Из-за быстрого износа и частых заклиниваний они не рекомендуются для дросселирования.
  • Поворотные затворы. Основу этого оборудования составляет дисковый затвор, вращающийся по своей оси. Они имеют минимальные габариты, легкие и недорогие. Подходят для труб большого диаметра и систем низкого давления. Кроме этого, поворотные затворы часто используются при работе с газообразными веществами и хладагентами.
  • Обратный клапан. Элементы трубопровода, оборудованные шаром или заслонкой, которые пропускают транспортируемую среду в одном направлении и предотвращают ее движение в противоположном. Применяются с целью препятствования обратному потоку, который может привести к повреждению или загрязнению системы. Подходят для устойчивых и непульсирующих жидкостей.

08_1-700.jpg Обратный клапан муфтовый TITAN LOCK

Сравнительная таблица характеристик запорной арматуры по области применения.

Характеристики

Шаровый кран

Задвижка

Поворотные затворы

Обратный клапан

Назначение

Быстрое открытие/закрытие потока, герметичное перекрытие

Полностью открытое/полностью закрытое регулирование потока, изоляция

Регулирование потока

Предотвращение обратного потока

Механизм

Вращающийся шар с отверстием

Подвижный диск

Вращающийся диск

Подпружиненный дисковый или поворотный механизм

Гидравлическое сопротивление (в открытом положении)

Зависит от формы исполнения запорного органа

Минимальное

Умеренное

От умеренного до высокого (в зависимости от конструкции)

Герметичность

Превосходная

Хорошая

Умеренная

Хорошая

Износ

Минимальный

Умеренный

Низкий

От низкого до умеренного (в зависимости от конструкции)

Устойчивость к давлению

Высокая

Высокая

От низкого до умеренного

От низкого до умеренного

Строительная высота

Небольшие

Может быть очень большой

Компактный, легкий

Компактный

Кроме этого, существуют более специфические разновидности запорной арматуры, например, плунжерные и игольчатые клапаны.

05_6-700.jpg Двухходовый шаровый кран TITAN LOCK

Разновидности по способу монтажа и стыковки

Помимо устройства, запорная/запорно-регулирующая арматура имеет классификацию по способам соединения, что оказывает непосредственное влияние на ее установку, особенности обслуживания и замену.

  • Фланцевые. Состоят из двух плоских дисков, по периметру которых расположены отверстия для болтов. Последние обеспечивают прижатие, а за герметичность отвечает специальная уплотняющая прокладка, материал которой подбирается в соответствии с характеристиками среды внутри трубы.
  • Резьбовые. Имеют патрубки, на внутренней или наружной поверхности, которых нанесена резьба, обеспечивающая соединение с соответствующей ответной частью на трубопроводе. Резьбовые соединения компактны, но их трудно герметизировать и под воздействием вибраций они склонны к протечкам.
  • Сварные. Оборудованы патрубком для сварного соединения с трубопроводом. Это наиболее надежное и прочное подключение, но его применение требует наличия сварного аппарата, навыков с его работой не только во время установки, но и при демонтаже.

Также существуют обжимные варианты монтажа с применением специальной металлической скобы и инструмента для плотного и герметичного прижатия к трубе.

Материалы изготовления

От материала арматуры напрямую зависят ее эксплуатационные характеристики, долговечность и совместимость с транспортируемой жидкостью или газом.

  • Углеродистая сталь. Недорогой и универсальный материал, способный выдерживать высокое давление и температуру, воздействие абразивных веществ. Недостаток углеродистой стали в том, что она подвержена коррозии, которая усиливается под воздействием влаги или кислотных жидкостей.
  • Нержавеющая сталь. Высококачественный и устойчивый сплав, способный выдержать не только предельные температуры и давление, но и контакт с едкими химикатами. Однако нержавеющая сталь дороже и тяжелее, чем углеродистая, поэтому ее преимущественно используют на химических, фармацевтических и пищевых предприятиях.
  • Чугун. Дешевый и прочный материал, предназначенный для работы с неагрессивными и неабразивными веществами. Арматура из чугуна хрупкая и может треснуть или сломаться при воздействии ударов, вибрации или температурных перепадов.

02_2-700.jpg Затвор дисковый чугунный "бабочка" TITAN LOCK

  • Латунь. Это сплав меди и цинка, предназначенный для контакта с чистыми и нейтральными жидкостями. Разрушается под воздействием соленой воды, аммиака или серы.
  • 10_4.jpg Латунный шаровый кран TITAN LOCK

  • Пластик. Дешевый и в зависимости от состава может деформироваться или плавиться под воздействием температур; не устойчив к органическим растворителям. Пластиковая арматура устанавливается в бытовых водопроводных инженерных системах.

  • Несмотря на то, что выбор материала является ключевым фактором долговечности арматуры, подбор конкретного варианта должен соответствовать специфическим требованиям системы.

    Классификация

    Помимо конструкции запорного органа, способа подключения и материала, трубная арматура классифицируется по таким параметрам, как направленность потока и пропускная способность.

    Существует одно- и двунаправленные изделия. В первом случае арматура может пропускать поток только в одном направлении, например, это клапана и вентили. Если установить такую арматуру неправильно, это может навредить ее работоспособности. Двунаправленные могут монтироваться на трубу в любом положении. К этому классу устройств относятся задвижки и шаровые краны.

    По пропускной способности изделия бывают полнопроходными и стандартнопроходными. Они отличаются между собой внутренним сечением относительно диаметра самого трубопровода. У полнопроходных размер отверстия в шаре совпадает с диаметром трубы, что обеспечивает большую пропускную способность и меньшее гидравлическое сопротивление. Последние часто используются на участках, где необходимо снизить давление и увеличить скорость движения.

    Маркировки

    Маркировка на корпусе трубопроводной арматуры используется для быстрой идентификации оборудования и включает следующую информацию:

    • товарный знак производителя;
    • тип изделия в виде цифрового обозначения;
    • Условный диаметр DN;
    • материал корпуса;
    • цифровое значение привода, если он предусмотрен изначальной конструкцией;
    • порядковый номер.

    Вместе с изделием обязательно предоставляется паспорт, в котором указаны технические характеристики и условия эксплуатации.

    Преимущества заказа в Titan Lock

    Разобравшись, как устроена и для чего нужна запорная арматура, самое время приступить к подбору продавца. Выбрав компанию Titan Lock в качестве вашего поставщика, вы получаете следующие преимущества:

    • Широкий ассортимент продукции. Производитель предлагает широкий выбор трубопроводной арматуры, включая клапаны, задвижки, фильтры и многое другое, что позволяет подобрать идеальное решение для любого проекта.
    • Высокое качество. Все изделия производятся из высококачественных материалов, обеспечивающих долговечность и надежность эксплуатации.
    • Профессиональная поддержка. Компания предоставляет квалифицированную техническую поддержку и консультации на всех этапах сотрудничества – от подбора оборудования до его монтажа и обслуживания.
    • Гибкие условия сотрудничества. Компания предлагает гибкие условия оплаты и быструю доставку заказов.

    Для уточнения заказа или получения бесплатной консультации обращайтесь к менеджеру Titan Lock по телефону, электронной почте или через форму обратной связи.

    Товары из статьи

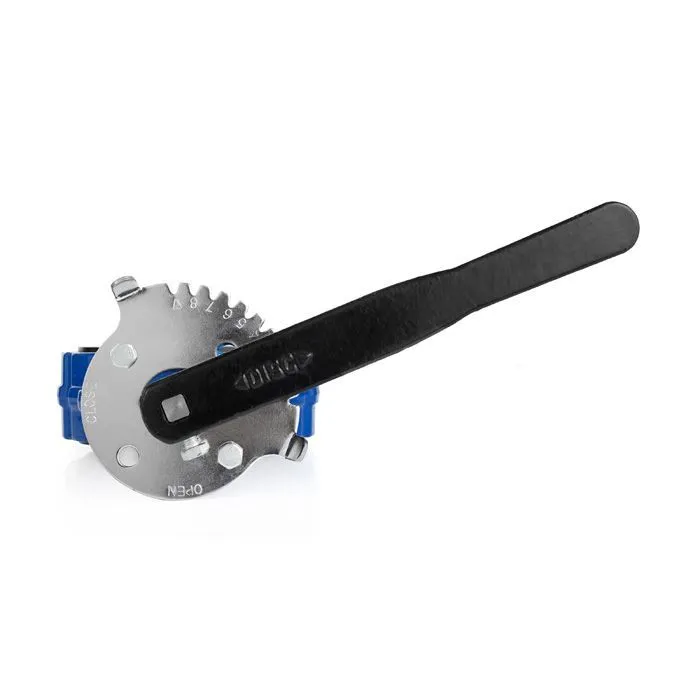

    Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN100 TL100FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN100 TL100FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN100 TL100FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN100 TL100FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN100 TL100FBVS-EP TITAN LOCK Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN100 TL100FBVS-EP TITAN LOCK

    5 395 ₽

    Много
    Затвор дисковый (бабочка) межфланцевый чугунный, диск нерж. 304, упл. EPDM, DN100 TL100FBVS-EP…

    Материал: нержавеющая сталь 304

    Условный диаметр (DN): 100

    Рабочее давление, бар: 16

    Много

    1

    Седельный клапан наклонный, нерж. 304 с пневмоприводом (нерж.), DN50 TL50CPAVS TITAN LOCK Седельный клапан наклонный, нерж. 304 с пневмоприводом (нерж.), DN50 TL50CPAVS TITAN LOCK Седельный клапан наклонный, нерж. 304 с пневмоприводом (нерж.), DN50 TL50CPAVS TITAN LOCK Седельный клапан наклонный, нерж. 304 с пневмоприводом (нерж.), DN50 TL50CPAVS TITAN LOCK Седельный клапан наклонный, нерж. 304 с пневмоприводом (нерж.), DN50 TL50CPAVS TITAN LOCK

    11 568 ₽

    Много
    Седельный клапан наклонный, нерж. 304 с пневмоприводом (нерж.), DN50 TL50CPAVS TITAN…

    Материал: нержавеющая сталь 304

    Условный диаметр (DN): 50

    Много

    1

    2in, шаровый кран, резьба BSP, латунь TL200BVBR TITAN LOCK 2in, шаровый кран, резьба BSP, латунь TL200BVBR TITAN LOCK 2in, шаровый кран, резьба BSP, латунь TL200BVBR TITAN LOCK 2in, шаровый кран, резьба BSP, латунь TL200BVBR TITAN LOCK 2in, шаровый кран, резьба BSP, латунь TL200BVBR TITAN LOCK 2in, шаровый кран, резьба BSP, латунь TL200BVBR TITAN LOCK

    6 912 ₽

    Много
    2in, шаровый кран, резьба BSP, латунь TL200BVBR TITAN LOCK

    Материал: латунь

    Условный диаметр (DN): 50

    Размер, дюйм: 2

    Много

    1

    Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 1 1/4", TL1.1/4ACV TITAN LOCK Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 1 1/4", TL1.1/4ACV TITAN LOCK Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 1 1/4", TL1.1/4ACV TITAN LOCK Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 1 1/4", TL1.1/4ACV TITAN LOCK Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 1 1/4", TL1.1/4ACV TITAN LOCK

    4 119 ₽

    Много
    Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 1 1/4", TL1.1/4ACV TITAN…

    Материал: нержавеющая сталь 304

    Размер, дюйм: 1,25

    Много

    1

    Другие полезные статьи
    По отраслям:
    По отраслям:
    Все
    Транспортировка топлива

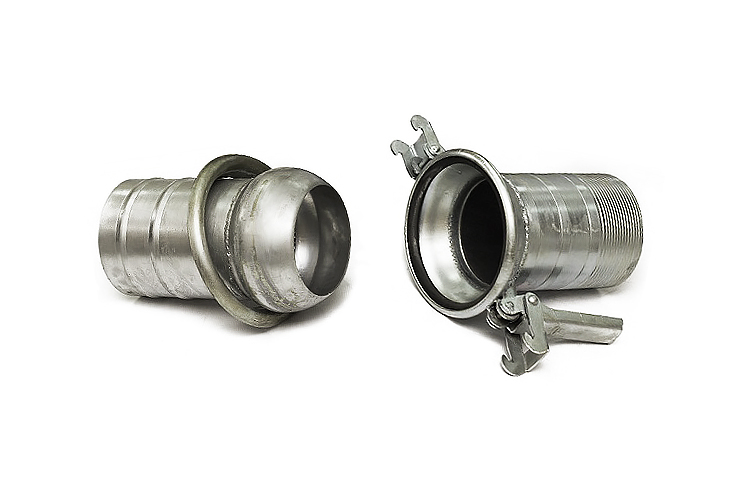

    Быстроразъемные соединения (БРС) – что это?
