Как подобрать промышленный рукав по рабочей среде: вода, воздух, масло, бензин, газ и ПВХ

Промышленные рукава используются для подачи и перекачивания воды, сжатого воздуха, масел, бензина, дизельного топлива, газов и других рабочих сред. От правильного выбора шланга зависит надёжность оборудования, герметичность соединений, безопасность эксплуатации и срок службы всей системы.

При этом рукава, похожие внешне, могут существенно различаться по конструкции и назначению. Например, обычный шланг для воды не всегда подходит для транспортировки нефтепродуктов, а рукав для сжатого воздуха нельзя автоматически использовать в газосварочном оборудовании.

Как выбрать промышленный рукав, который будет соответствовать условиям эксплуатации? Важно учитывать химическую совместимость материала, рабочее давление, температуру, внутренний диаметр и тип конструкции.

В этой статье рассмотрим основные разновидности промышленных рукавов, разберём особенности резиновых и ПВХ-шлангов и подскажем, какие модели можно найти в каталоге промышленных рукавов TITAN LOCK.

Основные критерии выбора промышленного рукава

Прежде чем купить промышленный рукав для производственного оборудования, насоса, компрессора или топливной системы, необходимо определить параметры его будущей эксплуатации.

1. Тип рабочей среды. Вода, воздух, масло, бензин и газ предъявляют разные требования к материалу внутреннего слоя. Для нефтепродуктов необходимы маслобензостойкие рукава, а для газосварочных работ — специализированные газовые шланги.

2. Рабочее давление. Промышленный шланг должен выдерживать максимальное давление в системе с учётом возможных перепадов. При выборе следует ориентироваться на допустимое рабочее давление, а не на давление разрыва.

3. Температура эксплуатации. Важно учитывать как температуру транспортируемой среды, так и температуру окружающего воздуха. Для холодных помещений и наружных работ могут потребоваться морозостойкие рукава.

4. Внутренний диаметр. Диаметр промышленного рукава влияет на пропускную способность и потери давления. Слишком узкий шланг может ограничивать производительность оборудования.

5. Конструкция рукава. Напорные шланги предназначены для подачи среды под давлением, а напорно-всасывающие — для эксплуатации в условиях давления и разрежения. Последние обычно оснащаются дополнительным армированием, предотвращающим смятие стенок.

6. Условия монтажа. Необходимо учитывать минимальный радиус изгиба, длину рукава, механические нагрузки, воздействие ультрафиолета и требования к соединительной арматуре.

Правильно подобранный промышленный рукав обеспечивает стабильную работу оборудования и помогает снизить затраты на обслуживание.

Рукава для воды: как выбрать промышленный шланг для подачи и перекачивания

Рукав для воды применяется в строительстве, сельском хозяйстве, коммунальной технике, насосных станциях и на промышленных предприятиях.

В зависимости от задач используются резиновые напорные рукава, армированные ПВХ-шланги и напорно-всасывающие конструкции.

Для подачи воды под давлением часто выбирают резиновые рукава с текстильным усилением. Они отличаются гибкостью, устойчивостью к внешним воздействиям и подходят для различных производственных условий.

Например, рукав для воды и воздуха STAVRO, 6 мм, 20 бар может использоваться в напорных системах подачи воды и сжатого воздуха при соблюдении технических параметров.

Для оборудования, которому требуется рукав большего диаметра и с повышенным рабочим давлением, можно рассмотреть STAVRO-PREM, 25 мм, 25 бар.

Напорно-всасывающие рукава для воды

Для забора воды из резервуаров, ёмкостей и водоёмов используют специальные напорно-всасывающие рукава.

Их конструкция рассчитана на работу с разрежением, возникающим на входе насосного оборудования. Дополнительное армирование помогает сохранить форму шланга и предотвратить схлопывание стенок.

Для таких задач в ассортименте TITAN LOCK представлен напорно-всасывающий рукав DVINA, внутренний диаметр 100 мм, 10 бар.

При подборе необходимо учитывать не только давление нагнетания, но и допустимую величину разрежения, длину линии и характеристики насоса.

Все доступные исполнения можно посмотреть в разделе рукава для воды и воздуха.

Рукава для сжатого воздуха: шланги для компрессоров и пневмоинструмента

Рукав для сжатого воздуха необходим для подключения компрессоров, пневматического инструмента, производственных установок и оборудования, работающего на энергии сжатого воздуха.

Промышленные воздушные шланги должны обладать достаточной прочностью, гибкостью и устойчивостью к многократным изгибам.

Особое внимание следует уделять рабочему давлению компрессора и внутреннему диаметру рукава. Недостаточное сечение может приводить к потерям давления и снижению производительности пневматического инструмента.

Если в компрессорной системе присутствует масляный туман, необходимо выбирать рукав, внутренний слой которого рассчитан на контакт с такой средой.

Антистатические рукава для воздуха

В отдельных промышленных условиях могут применяться антистатические рукава, предназначенные для снижения риска накопления электростатического заряда.

В каталоге TITAN LOCK представлен антистатический рукав STAVRO-AS, 16 мм, 20 бар.

Такие изделия используются для работы с водой и воздухом в соответствующих промышленных системах. При этом антистатические характеристики рукава не заменяют требований к заземлению оборудования и соединительных элементов.

Для стандартных компрессорных линий также подходят специализированные рукава серий STAVRO и STAVRO-PREM.

Маслобензостойкие рукава: для масла, бензина и дизельного топлива

Для транспортировки нефтепродуктов необходимы специальные маслобензостойкие рукава (МБС).

Их конструкция предусматривает применение материалов, устойчивых к воздействию соответствующих углеводородов, минеральных масел и топлив.

Обычный водяной шланг при длительном контакте с бензином или маслом может набухать, терять прочность и герметичность. Поэтому для работы с нефтепродуктами следует использовать рукава с подтверждённой химической совместимостью.

Рукав для масла

Маслостойкие рукава применяются для транспортировки технических, минеральных и гидравлических масел, смазочных материалов и других совместимых жидкостей.

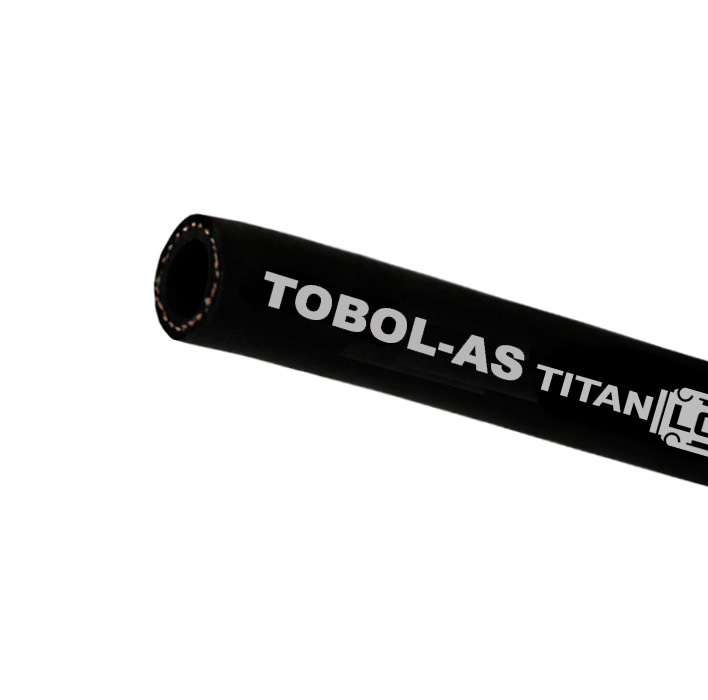

Например, маслобензостойкий напорный рукав TOBOL, 16 мм, 20 бар предназначен для соответствующих нефтепродуктов. Такие решения востребованы в двигателестроении, энергетическом оборудовании, топливных системах и промышленной технике.

Для подачи технических и гидравлических масел можно также рассмотреть маслобензостойкий ПВХ-рукав KASPIY, 25 мм.

Перед эксплуатацией необходимо проверить совместимость конкретного масла с материалом рукава, особенно при повышенных температурах.

Рукав для бензина и дизельного топлива

Рукав для бензина должен сохранять химическую стойкость и герметичность при контакте с топливом. Это особенно важно в системах перекачивания и подачи горючих жидкостей.

Для дизельного топлива, бензина, керосина и топливных смесей требования могут различаться. Например, совместимость с бензином, содержащим спиртовые добавки, необходимо проверять отдельно.

Если требуется всасывание или перекачивание совместимых нефтепродуктов, стоит обратить внимание на напорно-всасывающий маслобензостойкий ПВХ-рукав PECHORA, 51 мм.

Серия PECHORA имеет конструкцию с жёсткой ПВХ-спиралью и применяется для соответствующих технологических задач.

При транспортировке легковоспламеняющихся жидкостей необходимо дополнительно учитывать требования к электростатической безопасности всей рукавной линии. Не каждый маслобензостойкий шланг обладает необходимыми токопроводящими свойствами.

Подробный ассортимент представлен в разделе маслобензостойкие рукава TITAN LOCK.

Газовые рукава: особенности выбора для пропана, кислорода и ацетилена

Газовый рукав применяется для подачи определённых газов в промышленном оборудовании и газосварочных установках.

При выборе прежде всего необходимо установить вид газа, рабочее давление и требования к материалу шланга.

Для кислорода, пропана и ацетилена используются специализированные рукава. Их нельзя считать взаимозаменяемыми только на основании одинакового диаметра или рабочего давления.

Рукава для пропана

Пропановые шланги используются для подключения соответствующего газового оборудования, горелок и сварочных установок.

В каталоге TITAN LOCK представлен пропановый рукав BELOMOR-PROP, 6 мм, 20 бар.

Рукава для кислорода

Кислородные рукава должны быть рассчитаны на контакт с кислородом и использоваться в соответствии с требованиями изготовителя оборудования.

Для таких задач можно рассмотреть кислородный рукав BELOMOR-OXY, 8 мм, 20 бар.

При эксплуатации кислородных линий особенно важно исключить загрязнение рукавов и соединений маслами и смазочными материалами.

Рукава для ацетилена

Для ацетиленовых линий применяются специализированные шланги, например BELOMOR-ACET, 10 мм, 20 бар.

При монтаже и работе с газосварочным оборудованием необходимо соблюдать требования безопасности, предусмотренные для конкретного газа, горелки и редуктора.

Подобрать подходящую модель можно в категории рукава для газовой сварки и резки.

ПВХ-рукава: виды, преимущества и применение

ПВХ-рукав — гибкий промышленный шланг из поливинилхлорида. В зависимости от конструкции он может использоваться для подачи воды, отдельных технических жидкостей, масел и других совместимых рабочих сред.

Важно понимать, что ПВХ — это материал изготовления, а не отдельный тип транспортируемой среды. Поэтому назначение ПВХ-шланга определяется его конструкцией и техническими характеристиками.

ПВХ-рукава востребованы благодаря сравнительно небольшому весу, гибкости, доступной стоимости и разнообразию исполнений.

Армированные ПВХ-рукава для воды

Для работы с насосным оборудованием и системами полива применяются шланги, армированные спиралью.

Например, напорно-всасывающий ПВХ-шланг LOTUS, 32 мм используется для подачи и перекачивания воды с помощью насосного оборудования.

Жёсткая ПВХ-спираль помогает сохранять форму рукава при всасывании, а гибкая конструкция облегчает монтаж.

ПВХ-рукава для нефтепродуктов

Для отдельных видов масел и нефтепродуктов применяются специальные маслобензостойкие ПВХ-рукава.

В ассортименте TITAN LOCK представлены напорные модели KASPIY с нитяным армированием и напорно-всасывающие рукава PECHORA со спиральным усилением.

Выбор между ними зависит от необходимости работы на всасывание, состава рабочей среды, давления, температуры и требований безопасности.

Посмотреть доступные варианты можно в разделе ПВХ-рукава и армированные ПВХ-шланги.

Таблица подбора промышленных рукавов по рабочей среде

Таблица носит справочный характер. Применимость каждой модели к конкретной рабочей среде необходимо подтверждать по технической документации.

Резиновый или ПВХ-рукав: что лучше выбрать?

Выбор между резиновым и ПВХ-шлангом зависит прежде всего от условий эксплуатации.

Резиновые промышленные рукава широко используются в системах подачи воды, воздуха и нефтепродуктов. В зависимости от резиновой смеси они могут обладать высокой гибкостью, стойкостью к истиранию и хорошими эксплуатационными характеристиками при низких температурах.

ПВХ-рукава часто выбирают благодаря небольшому весу, разнообразию конструкций и удобству монтажа. При наличии специального армирования они подходят как для напорных, так и для напорно-всасывающих линий.

Однако химическая стойкость, морозостойкость и допустимое давление различаются у конкретных моделей. Поэтому нельзя утверждать, что любой резиновый рукав надёжнее ПВХ или что все ПВХ-шланги одинаково подходят для нефтепродуктов.

Оптимальное решение определяется рабочей средой, характеристиками оборудования и требованиями к безопасности.

Частые ошибки при выборе промышленных рукавов

Одна из наиболее распространённых ошибок — выбор шланга исключительно по диаметру. Даже если рукав подходит к штуцеру, он может не соответствовать требованиям по давлению или температуре.

Другая ошибка — использование водяного рукава для бензина или технического масла без проверки химической совместимости.

Также важно не путать напорные и напорно-всасывающие шланги. Обычный напорный рукав может деформироваться при работе под разрежением.

При работе с горючими газами и легковоспламеняющимися жидкостями особое значение имеет правильный подбор рукава и соединительной арматуры. Недопустимо использовать изделия, не предназначенные для конкретной среды и технологического процесса.

Чтобы избежать преждевременного износа, необходимо учитывать минимальный радиус изгиба, правильно устанавливать соединения и регулярно проверять состояние рукавной линии.
