Кламповое соединение (Clamp)

Максим Серегин
Автор:
Эксперт TITAN LOCK
Максим Серегин
Время на прочтение: 2 мин
Кламповое соединение (Clamp)
На производствах с высокими требованиями к санитарным нормам часто требуется очистка транспортирующих трубопроводных коммуникаций. Для быстрой разборки, доступа к коммуникациям применяются Clamp соединения.
Clamp соединения ещё называют «гигиенические соединения». Компания Titan Lock выпускает кламповые соединения по стандарту DIN.


Особенности конструкции





• Соединение Clamp в сборе (под приварку)







Кламповое соединение состоит из 4-х деталей:

1.   Два идентичных приварных (или под рукав) штуцера.

2.   Уплотнение между штуцерами.

3.   Осевой накидной хомут, с помощью которого надёжно и герметично стягивается вся конструкция.

Штуцер по друкав.png



• Штуцер под рукав








штуцер по дприварку.png


• Штуцер под рукав







уплотнение клэмп.png



• Уплотнение Clamp





хомут обычный.png


• Хомут осевой накидной




хомут усиленный.jpg• Для трубопроводов с повышенным давлением мы предлагаем двухболтовый усиленный хомут

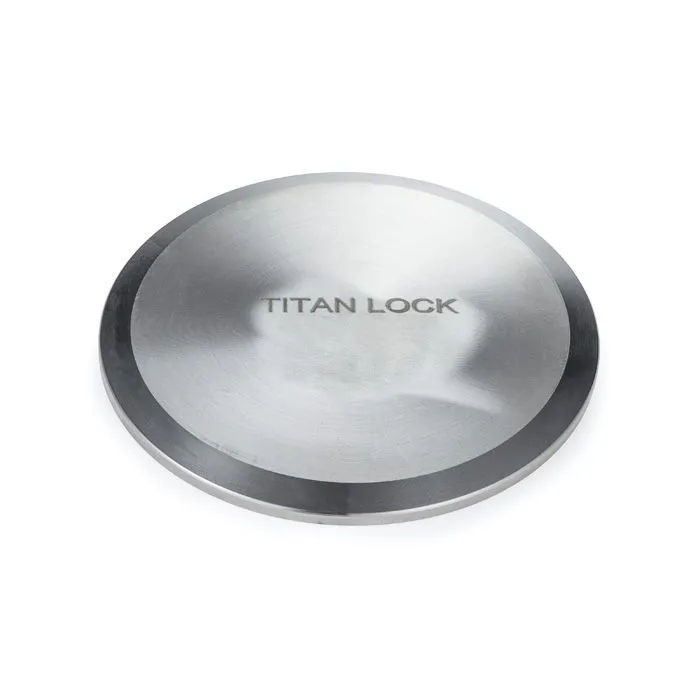

• Заглушка Clamp соединения: служит для временного перекрытия потока жидкости в трубопроводе. Устанавливается вместо одного из штуцеров и стягивается тем же хомутом.




Преимущества кламповых соединений производства Titan Lock:

  • Структура нержавеющей стали приварных патрубков позволяет быстро и надёжно приварить их к трубопроводам.

  • Быстрая разборка и сборка для проведения санитарно-гигиенических процедур.

  • Многократность применения, длительный срок службы.

  • Все детали соответствуют санитарно-гигиеническим нормам.

  • Рекомендуемое рабочее давление  до 10 бар.

  • Рекомендуемая рабочая температура уплотнений: от + 40°С до +140°С.

Материалы соединения Clamp:

Материал штуцеров и заглушек: нержавеющая сталь 316.

Материал хомутов: нержавеющая сталь 304.

Материал уплотнений: EPDM

Область применения Clamp соединений

Кламповые соединения применяются в пищевой, фармацевтической, косметической, химической промышленности — везде, где есть высокие санитарно гигиенических требования к состоянию трубопроводных коммуникаций.

Наиболее популярными являются соединения диаметром: кламп 1 дюйм, кламп 2 дюйма, кламп 3 дюйма.

Как подобрать Clamp соединение

Подбор начинают с замера наружного диаметра D привариваемой трубы или внутреннего диаметра рукава. Он должен соответствовать диаметру штуцера, по которому будет вестись сварка или на который одевается рукав.


Опытные специалисты TITAN LOCK проконсультируют, быстро подберут и порекомендуют наиболее оптимальный вариант кламп соединения для решения вашей производственной задачи.
