Устройство гидрозамка и его принцип работы

Время на прочтение: 2 мин
Устройство гидрозамка и его принцип работы
Гидрозамки являются важной частью гидравлических систем различных подъемных механизмов, кранов, лифтов. Они применяются для управления частями машин (экскаваторов, погрузчиков, тракторов), на промышленном оборудовании (станках, прессах). Поэтому важно хорошо разбираться, как работает это устройство, чтобы своевременно диагностировать и устранять неисправности.

По количеству запорно-регулирующих элементов гидрозамки бывают одно- и двухсторонние. Односторонние гидрозамки блокируют движение выходного звена гидродвигателя в одном направлении, а двухсторонние соответственно – в двух. Рассмотрим подробнее их сходства и различия.

Односторонние гидрозамки

Оборудование предназначено для снижения нагрузки на насос, распределитель, другие узлы гидравлической системы. По сути, это управляемый обратный клапан, который пропускает жидкость в одном направлении, а в обратном только после поступления соответствующего сигнала. В примере ниже таким сигналом будет масло, подаваемое распределителем под давлением на поршень, который в свою очередь посредством штока нажимает на клапан и обеспечивает переток в обратном направлении.

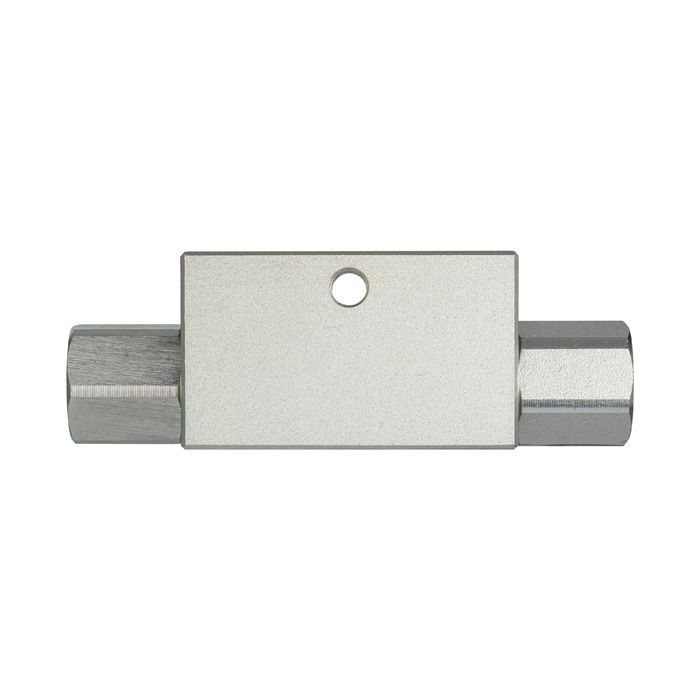

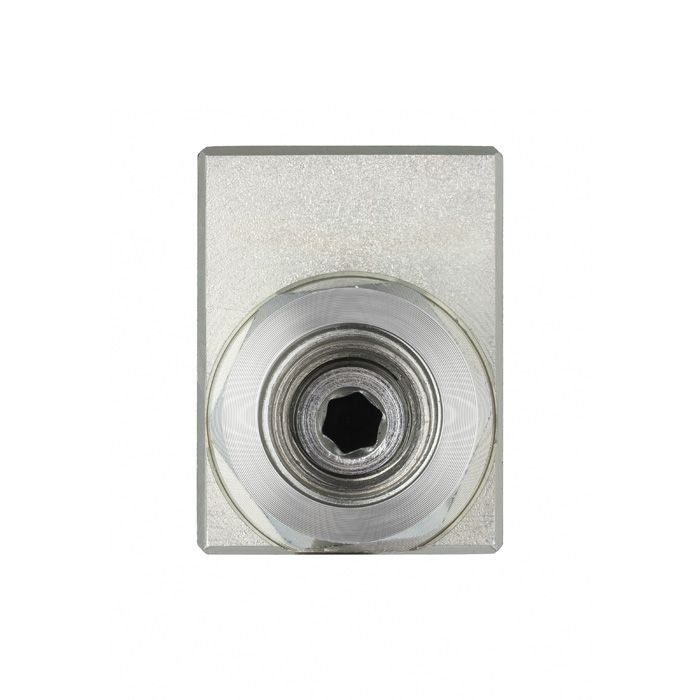

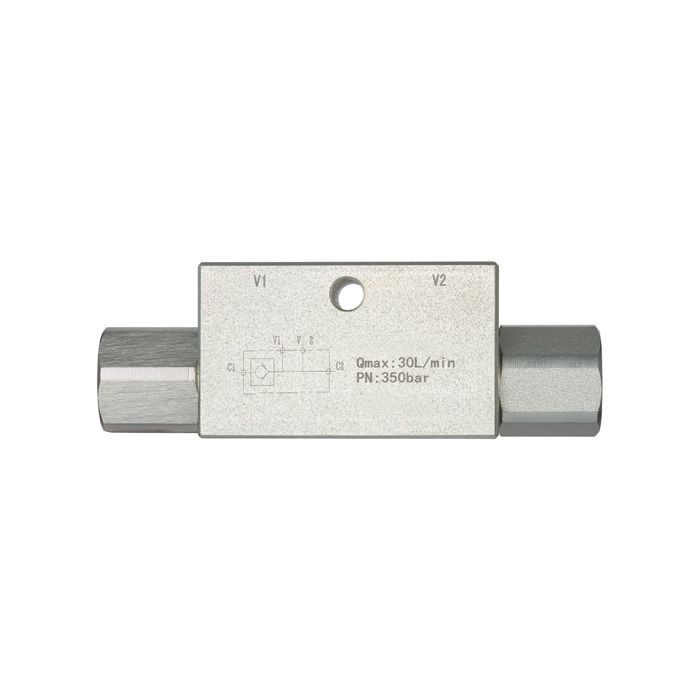

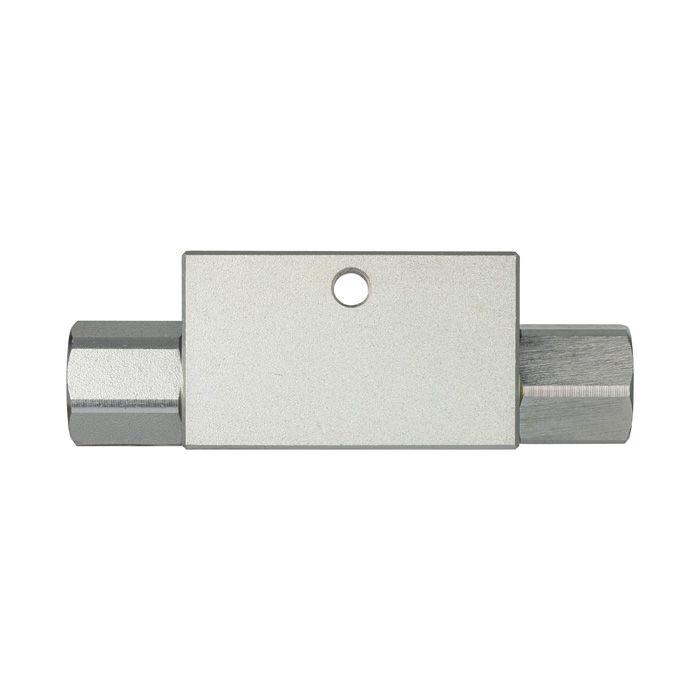

Этот принцип работы гидрозамка лежит в основе односторонних моделей компании Titan Lock.


Представленные устройства разработаны специально для работы в гидравлических системах. Они выполнены из прочной углеродистой стали. Их рабочее давление достигает 350 бар, а температура – от +40 до +70 градусов Цельсия.









Схема работы одностороннего гидрозамка

1. Запорно-регулирующий элемент;

2. Пружина;

3. Управляющий элемент;

Принцип действия одностороннего гидрозамка представлен следующими действиями:

А. Давление подаётся в отсек обозначенный буквой «А». Управляющее влияние отсутствует.

Б. Жидкость свободно движется из полости «А» в «Б».

В. Если давление будет подано только на отсек «Б», то запирающее устройство «1» под влиянием пружины «2» заблокирует движение вещества в полость «А».

Г. Подав давление в «У», создаётся управляющее действие, в результате которого шарик «1» сдвигается и пропускает жидкость из полости «Б» в «А».

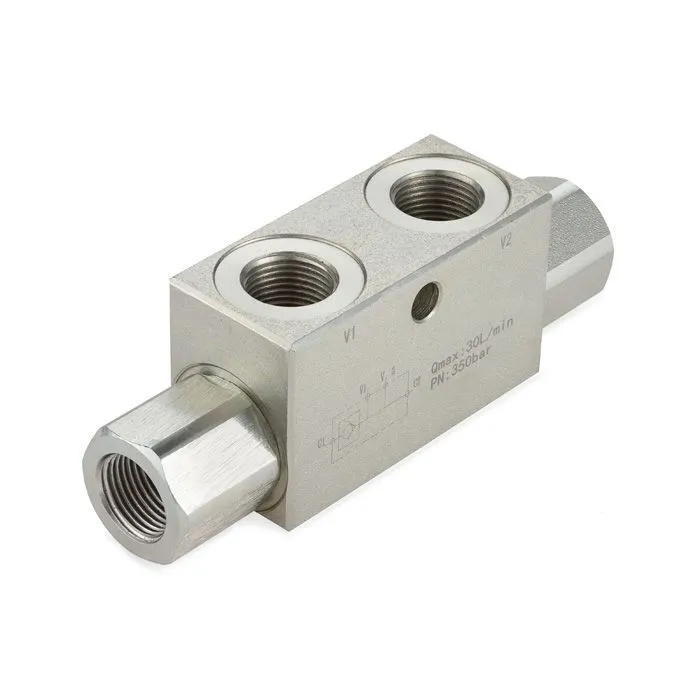

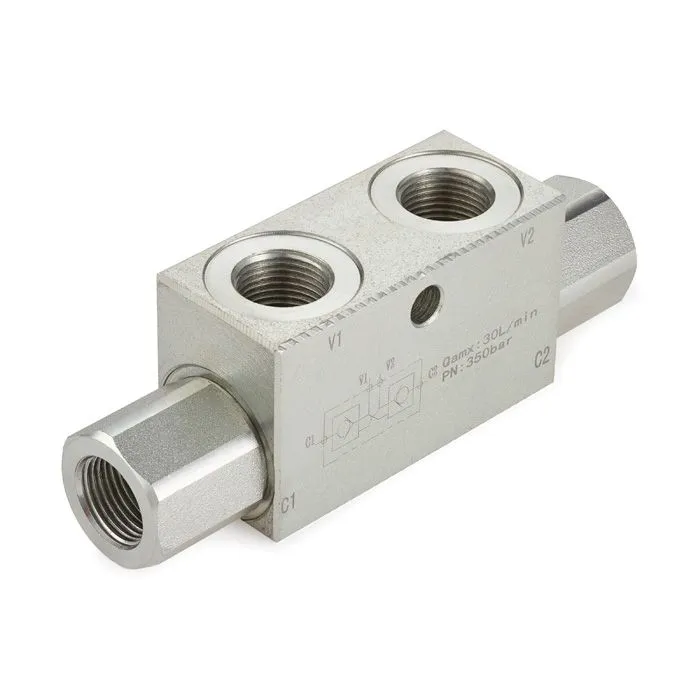

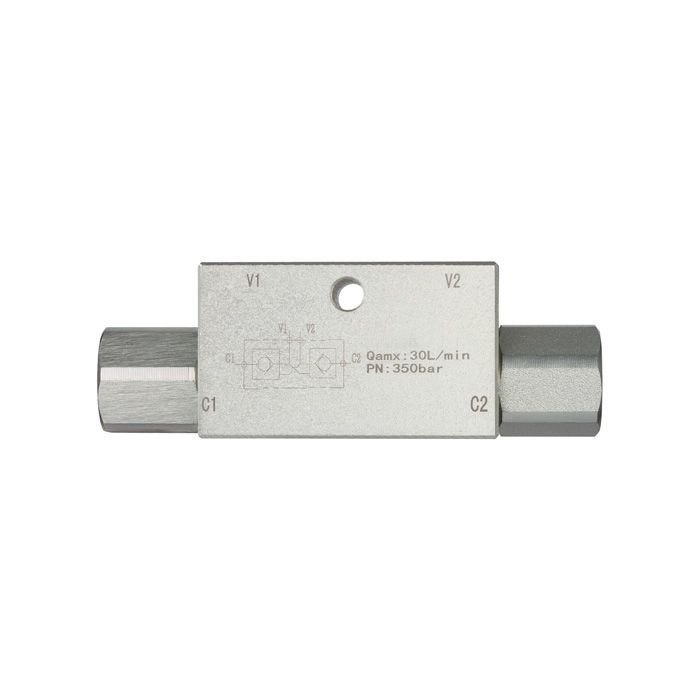

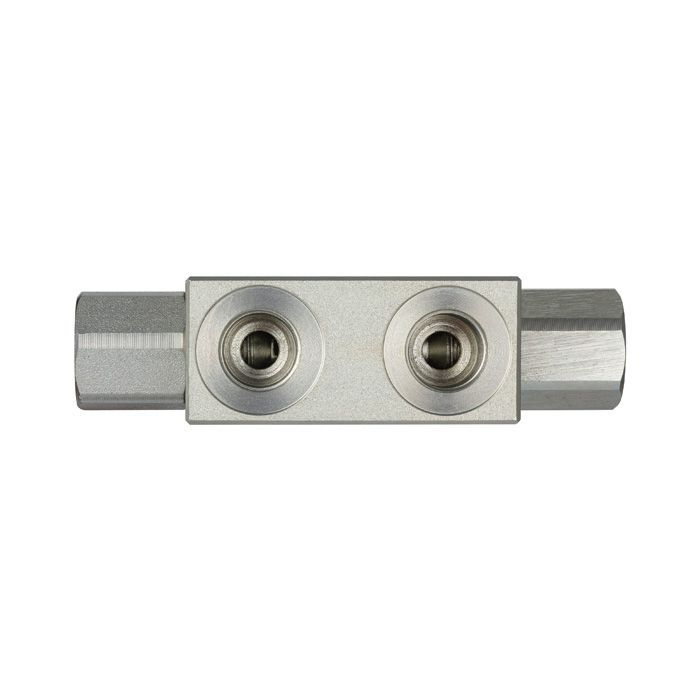

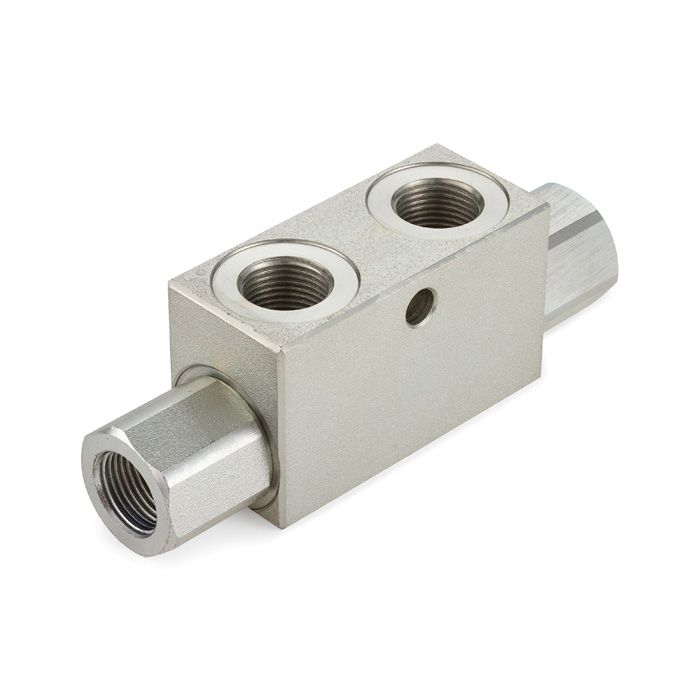

Двухсторонние гидрозамки


Схема работы двухстороннего гидрозамка

Схема гидрозамка двухстороннего несколько отличается тем, что он способен пропускать жидкость в двух разных направлениях. Его конструкция напоминает объединение в одном корпусе двух односторонних клапанов, которые в зависимости от направления потоков по очереди открываются и закрываются.

Жидкость в первой части может поступать только в одном направлении и не может протекать обратно. Чтобы обеспечить ей эту возможность, следует направить поток на вход второй части. В результате поршень сместится и откроет клапан для обратного потока в первой части гидрозамка.

Несмотря на то, что устройство гидрозамка одностороннего и двухстороннего похоже, последние являются более эффективными. Если в первом случае обеспечивается контроль только за поршневой полостью гидроцилиндра, во втором – за поршневой и штоковой. Соответственно, гидравлика работает более точно и оперативно реагирует на команды с распределителя.

TITAN LOCK является производителем обоих вариантов устройств для гидравлических систем. Вы можете заказать любую партию оборудования. Предоставим официальную гарантию и всю необходимую сопроводительную документацию.
