ПВХ расшифровывается как поливинилхлорид. В обиходе и в каталогах слова «шланг» и «рукав» используют одинаково. С технической точки зрения разница есть. В этой статье ищите подробную информацию о том, что такое шланг ПВХ (PVC), что означает термин рукав ПВХ и чем различаются эти понятия.
Чем шланг отличается от рукава
В повседневной речи и торговых каталогах «шланг» и «рукав» — взаимозаменяемые слова. В технической документации, ГОСТах и промышленных спецификациях они разграничены.
- Шланг — общий термин для гибкого трубопровода. Он охватывает широкий класс изделий: от тонкостенных безнапорных трубок до армированных конструкций под давление.
- Рукав — изделие с силовым каркасом: текстильной оплеткой, стальной или ПВХ-спиралью. Рассчитано на работу под давлением или в условиях вакуума.
- Трубка ПВХ отличается малым диаметром и чаще всего не имеют армирования. Их применяют в лабораторном оборудовании, системах дозирования и пневматических схемах с невысоким давлением.
Таким образом, главное отличие рукава от шланга в наличии оплетки.
Конструкция: из чего состоит шланг ПВХ
Характеристики ПВХ-шланга — это не только его диаметр и вес, состав и конструкция влияют на пропускную способность трубки и условия ее эксплуатации. ПВХ-рукава бывают однослойные и многослойные. Первые состоят только из пластифицированного ПВХ. Их применяют там, где нагрузки минимальны. Многослойные шланги устроены иначе. Каждый слой выполняет отдельную функцию:
- внутренний ПВХ-слой — гладкая поверхность, препятствует абразивному и химическому воздействию;

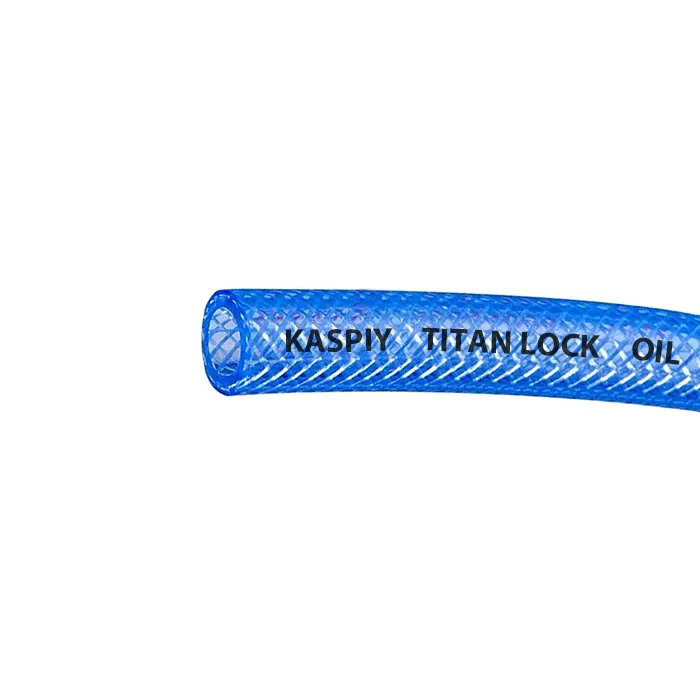

- армирование из текстильных нитей, стальной или ПВХ-спирали — обеспечивает повышенную прочность, устойчивость к давлению, изгибам и скручиванию;
- внешний ПВХ-слой — защищает от внешних воздействий, обеспечивает долговечность.
Схемы каркаса разобраны в материале рукава с армированием: конструкция и сферы применения. Основные показатели представлены в таблице ниже.
| Тип конструкции | Армирование | Рабочее давление | Вакуум | Типичное применение |
| Однослойный гладкий | нет | самотек, до 2–3 бар | не держит | дренаж, перелив, лабораторные линии |
| Армированный нитью | текстильная сетка | до 15–20 бар | не держит | вода, сжатый воздух, технологические жидкости |
| Спиральный | спираль из жесткого ПВХ | до 3–5 бар | держит | аспирация, отвод стоков |
| Со стальной спиралью | стальная проволока | до 6–10 бар | держит | всасывающие линии насосов |
Кроме полимера, в рецептуру вводят пластификаторы и стабилизаторы. Они определяют гибкость и нижнюю границу температуры: чем ее больше, тем эластичнее стенка на холоде.
Размеры и геометрию ПВХ-шланга описывают внутренний и наружный диаметр, толщина стенки и минимальный радиус изгиба. В маркировке указывают внутренний диаметр, по нему подбирают штуцер или камлок. Наружный размер нужен для подбора хомута.
Разновидности ПВХ рукавов
ПВХ-шланги делятся на категории по разным свойствам.
- Безнапорные. Используются для переноса жидкостей самотеком. Часто их изготавливают из более гибких материалов, с тонкими стенками.
- Напорно-всасывающие. Прочные изделия с толстыми стенками и армированием, которые выдерживают как давление, так и вакуум. Их применяют для перекачки сред с использованием насосов.
- Напорные. Прочные армированные рукава, устойчивые к высокому давлению. Подходят для систем, где требуется перенос жидкостей под напором.

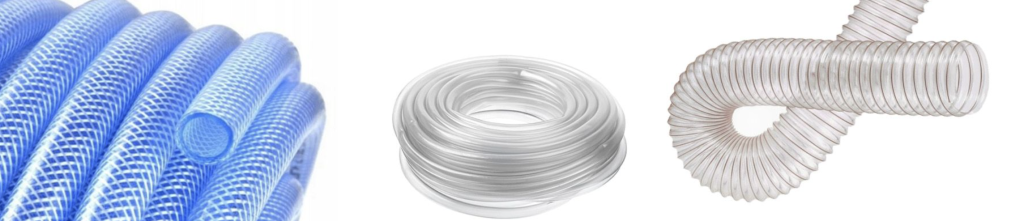

По конструкции шланги делят на гладкие, армированные нитью, спиральные, гофрированные и прозрачные. В зависимости от того, где применяется шланг ПВХ, подбирают марку с нужной стойкостью внутреннего слоя:
- для технической воды — универсальные напорные линии;
- пищевые — питьевая вода, напитки, жидкие продукты;
- маслобензостойкие (МБС) — топливо, масла, гидравлические жидкости;
- для агрессивных сред — растворы кислот, щелочей и солей;
- морозостойкие — работа на улице в холодный сезон.
Весь перечень типоразмеров собран в разделе ПВХ-рукава и шланги.
Технические характеристики и температурный режим
Гибкость стенки шланга, допустимое давление и срок службы зависят от окружающей среды. Важно знать, какую температуру выдерживает шланг ПВХ и какая считается рабочей для стандартных трубок.
Размягчение материала начинается с 70–80 °C, вязкотекучее состояние наступает при 160–200 °C. Разложение идет выше 170–210 °C: полимер желтеет, теряет прочность и выделяет хлороводород. Хотя определенной температуры плавления у ПВХ-трубок нет, перегрев феном или пламенем при эксплуатации шланга недопустим.
Рабочее давление нормируют при 20 °C и с ростом температуры снижают: около 70 % от номинала при 40 °C, 45 % при 50 °C, 15 % при 60 °C. Линия с номиналом 10 бар при 50 °C безопасно работает примерно на 4,5 бар. В водных растворах полимер стоек, в органических растворителях заметно хуже. Отдельный фактор — ультрафиолет: обычные марки под солнцем желтеют и покрываются трещинами. Необходим сорт ПВХ-шланга, который устойчив к УФ.
Подробная оценка химической стойкости ПВХ отражена в таблице ниже. Для масел и топлива берут отдельную серию — маслобензостойкие рукава.
| Среда | Стойкость | Примечание |
| Вода пресная и морская | Стоек | основная область применения |
| Соляная кислота | Стоек | широкий диапазон концентраций при T до 40–60 °C |
| Серная кислота до 90 % | Стоек | при 90–95 % и нагреве стойкость ограничена |
| Азотная кислота разбавленная | Ограниченно | концентрированная и горячая разрушает материал |
| Щелочи NaOH, KOH | Стоек | любые концентрации при T до 60 °C |
| Растворы солей | Стоек | водоподготовка, системы охлаждения |
| Спирты | Стоек | этанол, изопропанол, водные растворы |
| Уксусная кислота до 60 % | Ограниченно | при высокой концентрации и нагреве возможно набухание |
| Минеральные масла | Ограниченно | для постоянной работы нужна марка МБС |
| Ацетон, кетоны | Не стоек | растворяют полимер |
| Бензол, толуол | Не стоек | вызывают набухание и разрушение |
| Хлор в воде, озон | Ограниченно | зависит от концентрации |
Маркировка шланга PVC содержит информацию о его основных характеристиках и свойствах:
- тип материала: PVC, PVC-U (жесткий, непластифицированный), PVC-P (гибкий, пластифицированный), NBR/PVC, FPM/PVC;
- внутренний диаметр (DN или ID, в мм);
- рабочее давление (WP или PN, в барах);
- температурный диапазон (T min / T max, в °C);
- стандарт соответствия (EN, ISO, DIN, SAE и др.).
Пример расшифровки: NBR/PVC DN 13 WP 20 bar T −30…+70 °C EN 12115 — шланг с внутренним слоем из нитрильного каучука (NBR) и внешней оболочкой из ПВХ, диаметр просвета 13 мм, рабочее давление 20 бар, диапазон температур от −30 до +70 °C, соответствует стандарту EN 12115.
Эксплуатационные достоинства шлангов и рукавов ПВХ
Вот основные достоинства материала:
- малый вес — проще монтаж и перенос линии;
- небольшой радиус изгиба — трасса проходит в стесненных условиях;
- стойкость к влаге, солям и абразиву — дольше срок службы;
- прозрачная стенка — виден поток и воздушная пробка;
- гладкая поверхность внутри — нет отложений, это важно для пищевых линий.
Есть и ограничения. Предел около +60 °C закрывает дорогу к пару и горячим средам, на морозе стенка трескается при изгибе, а ацетон и толуол разрушают полимер.
Часто сравнивают, что лучше: шланг ПВХ, ПНД, резиновый или силиконовый. Резина тяжелее и дороже, но отличается более высокой прочность (см. статью про композитные и резиновые шланги). ТЭП эластичнее на сильном морозе, ПНД жестче и годится для стационарных трасс, полиуретан выигрывает по износостойкости, но дороже. Силикон работает при высоких температурах, а отличить силиконовый шланг от ПВХ можно по нескольким признакам.
Правила использования ПВХ-шлангов
Большинство проблем связано с нарушениями правил эксплуатации ПВХ-шланга. Ниже вы найдете основные нюансы.
Как надеть трубку ПВХ на штуцер.
- опустить конец шланга ПВХ в горячую воду на 1–2 минуты или воспользоваться строительным феном, чтобы прогреть и размягчить его;
- надеть конец на штуцер до упора в буртик;
- установить хомут в 5–10 мм от края и затянуть;
- дать соединению остыть и проверить герметичность.
Червячный хомут обжимают до валика материала без прорезания стенки, силовой затягивают по паспортному значению. Узнать, чем монтируют шланг ПВХ, поможет обзор видов хомутов для шлангов.
Соединение с трубой и камлоком. К жесткой трубе ПВХ шланг подключают через переходной фитинг с наружной елочкой. Камлок на рукавах большого диаметра дополнительно фиксируют двумя силовыми хомутами. Разобраться в нюансах поможет обзор фитингов для труб, рукавов и шлангов.
Как выровнять шланг ПВХ. Изделие раскатывают по ровной поверхности и оставляют на солнце или в теплом помещении на 2–3 часа. Материал прогревается и сам принимает прямую форму.
Как согнуть трубку ПВХ. Минимальный радиус изгиба указан в паспорте изделия. Превышение приводит к залому — перегибу с потерей проходного сечения.
Как резать и хранить шланги. Чтобы разрезать трубку, необходим острый нож или труборез для полимеров. Для армированного рукава нужна ножовка с мелким зубом. Хранят изделия в бухте без перегибов, вдали от отопительных приборов и прямого солнца.
Ремонт шланга ПВХ несложен. Прокол на безнапорном варианте заклеивают составом для ПВХ или ремонтной муфтой. Напорный рукав с поврежденным армированием меняют целиком.
Сферы применения ПВХ-рукавов

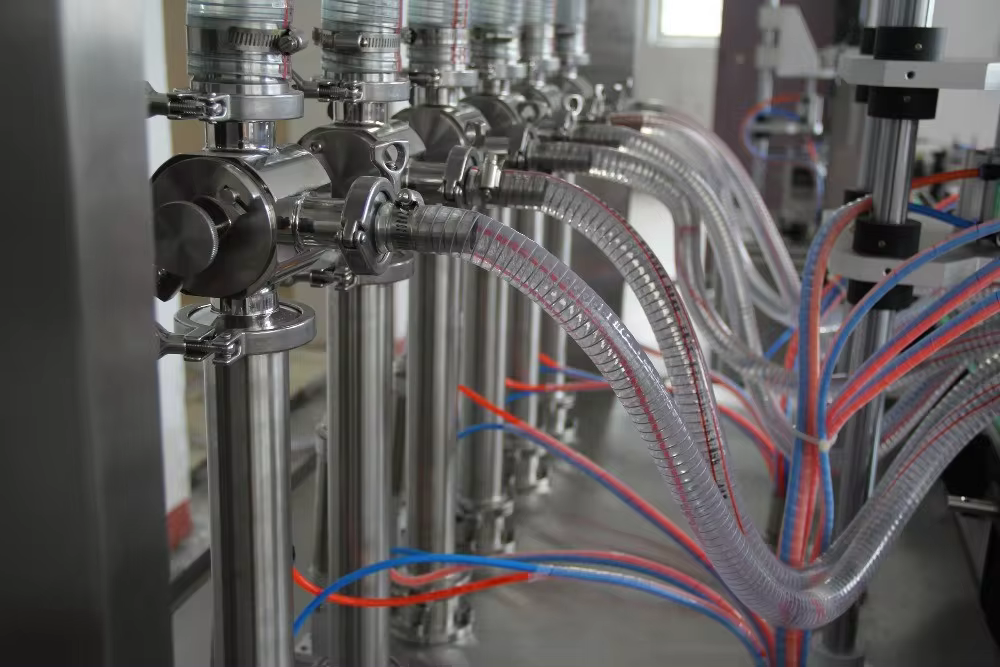

Шланги из поливинилхлорида практичны и универсальны. Их используют в различных условиях, практически на любых объектах:
- промышленность — напорные рукава для воды, масел, химикатов и линий сжатого воздуха;
- строительство — отвод стоков и подача растворов;
- сельское хозяйство — полив, орошение, подача удобрений;
- пищевое производство — для воды и жидких продуктов;
- ЖКХ и водоотведение — напорно-всасывающие рукава для ассенизаторских машин;
- деревообработка — легкие спиральные шланги для аспирации и удаления стружки;
- автосервис — маслобензостойкие линии для топлива и технических жидкостей.
Подбор внутри отрасли зависит от температуры среды, давления и наличия разрежения.
ПВХ-рукава Titan Lock
Под брендом Titan Lock выпускаются линейки шлангов и рукавов из поливинилхлорида под разные условия работы. В каталоге представлена продукция диаметром от 6 до 300 мм, рабочим давлением — от самотечных исполнений до 20 бар. Пищевые и маслобензостойкие серии сопровождаются сертификатами соответствия.

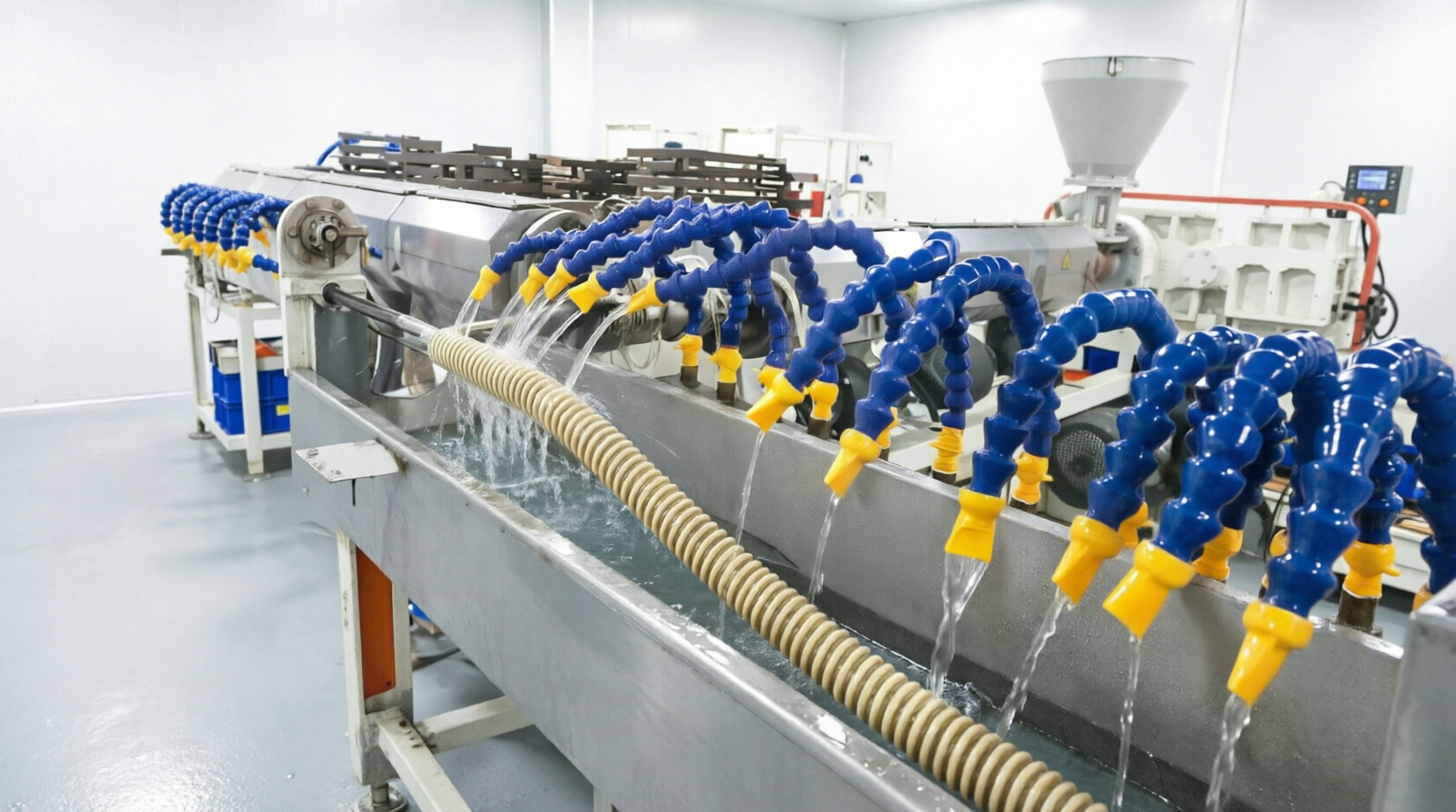

С 2026 года часть ассортимента серий LADOGA, BALTIC, BALTIC-C, BALTIC-GREY, LOTUS и DON выпускается на собственном производстве Titan Lock в России — линейка PRO. В отличие от стандартных рукавов, поставляемых из Китая, рукава PRO произведены на своих мощностях, что позволяет контролировать качество на всех этапах и оперативно расширять типоразмерный ряд. Серия BALTIC-GREY разработана инженерами компании самостоятельно и не имеет аналогов в линейке STANDARD.
Характеристики по каждой позиции смотрите в разделе ПВХ-рукава и шланги.
