Конструкция камлока с фланцем обеспечивает оперативное подсоединение шлангов и рукавов к стальному трубопроводу, арматуре или рабочему оборудованию без необходимости использования дополнительного инструмента. Это оптимальное решение для ситуаций, когда требуется частая и быстрая смена технологических линий.
Что такое фланцевый камлок
Механизм соединения камлока фланцевого состоит из двух частей: адаптера (муфты) с кулачковыми зажимами и ответной части (розетки) со специальным выступом (цапфой). Кроме этого, в его конструкцию входит приварной фланец. В результате фланцевый камлок объединяет преимущества БРС с надежностью и герметичностью, обеспечиваемой фланцем.
Устройство и принцип работы фланцевого камлока
Несмотря на простоту исполнения, фланец с разъёмом камлок может выдерживать давление до 17 бар, сохраняя высокую скорость присоединения и отсоединения. Секрет эффективности представленного соединения кроется в особой конструкции этого типа фитингов.
Конструкция и основные элементы

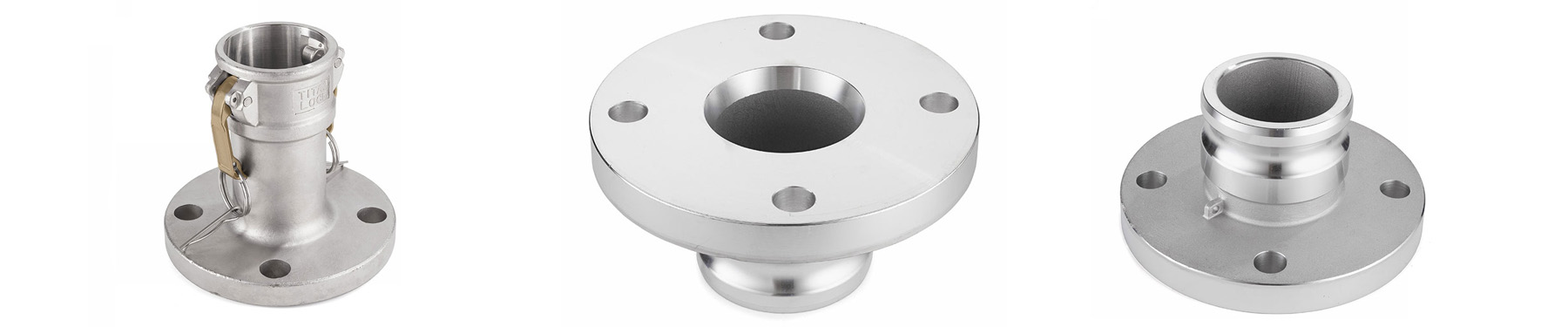

Основными частями фланцевого камлока являются следующие элементы:

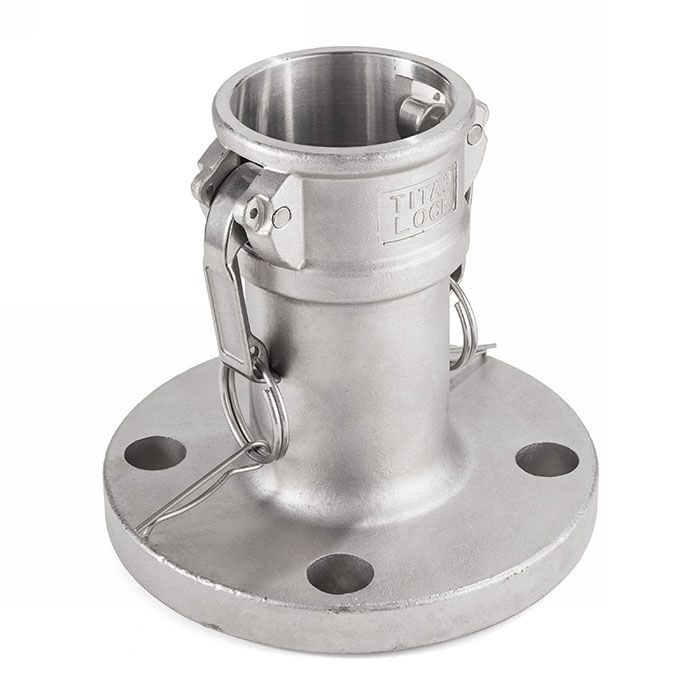

- Адаптер (муфта). В зависимости от типа соединения может быть оснащена двумя или четырьмя кулачковыми зажимами (ручками-эксцентриками), которые плотно прижимают ответную часть. С одной стороны адаптер имеет присоединительный элемент типа «Camlock» (паз для цапфы), а с другой – фланец с отверстиями для болтового соединения.

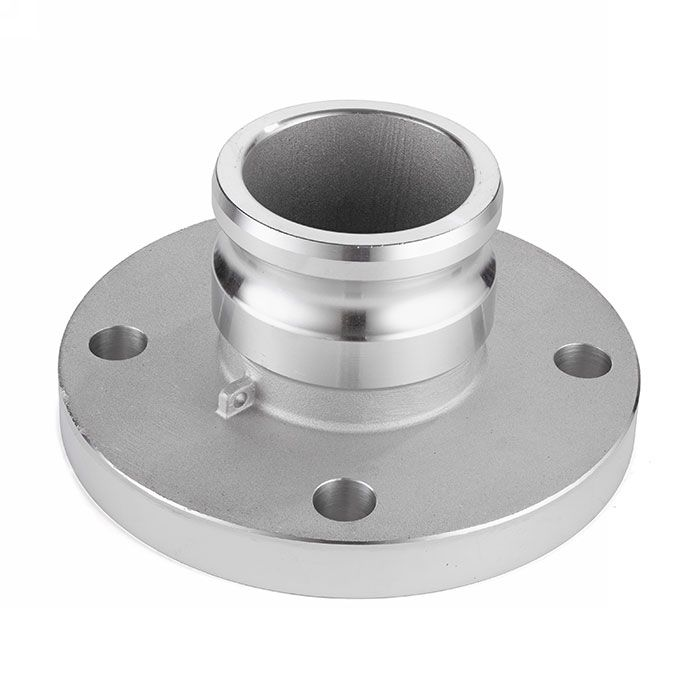

- Ответная часть (розетка). Также состоит из фланца и «Camlock», только вместо зажимов здесь имеется цилиндрический выступ (цапфа) с кольцевой канавкой для уплотнителя.
- Уплотнительное кольцо. Располагается в канавке на цапфе розетки и обеспечивает герметичность соединения при сжатии между адаптером. Материал уплотнительного кольца подбирается в зависимости от рабочей среды.
- Кулачковые зажимы (ручки-эксцентрики). Предназначены для фиксации соединения. При закрытии они входят в зацепление с выступом на розетке и плотно прижимают ее к адаптеру, обеспечивая герметичность.
Стоит обратить внимание: как и в случае применения обычного фланца, при подключении рабочего оборудования или трубопровода между фланцевым адаптером камлок и ответным диском обязательно нужно использовать уплотнение, соответствующее типу транспортируемой среды.
Материалы изготовления
Камлоки фланцевые изготавливаются из различных материалов, выбор которых зависит от условий эксплуатации, типа транспортируемой среды и требований к прочности и коррозионной стойкости.
- Алюминий. Легкий и недорогой материал, имеет хорошую коррозионную стойкость в нейтральной среде. Преимущественно используется для транспортировки воды, масел и других неагрессивных жидкостей.
- Нержавеющая сталь. Обеспечивает высокую коррозионную стойкость к большинству агрессивных химических веществ. Отличается прочностью и долговечностью. Широко применяется в химической, пищевой и фармацевтической промышленности.
По умолчанию камлок с фланцем поставляется с резиновыми уплотнительными кольцами, однако для контакта с агрессивными веществами следует использовать такие материалы, как фторопласт, витон или силикон.
Как работает фланцевый камлок
Простота подключения и принципа работы – основные преимущества фланцевых адаптеров камлок. Сначала необходимо адаптер и розетку совместить таким образом, чтобы цапфа вошла в паз. Кулачковые зажимы на адаптере защелкиваются на выступе розетки. При этом эксцентриковый механизм зажимов плотно прижимает розетку к адаптеру, сжимая уплотнительное кольцо и создавая герметичное соединение. Для разъединения необходимо разблокировать кулачковые зажимы, повернув их в обратное положение. После этого адаптер и розетку можно легко разъединить.
Фланцевое соединение на каждой из частей камлока обеспечивает надежное и герметичное присоединение к соответствующим элементам системы с помощью болтов, гаек и уплотнения.
Области применения фланцевого камлока
За счет универсальности, быстрого подключения/отключения и надежности, камлоки с фланцем получили широкое применение в различных отраслях.
Промышленное использование
Представленные фитинги применяются для выполнения переподключения технологический линий, насосов, фильтров теплообменников и другого оборудования. Они являются частью шлангов и рукавов для подачи различных жидкостей и сыпучих материалов. Задействуются для прокладки временных трубопроводов.
Химическая и нефтегазовая отрасли
Для контакта с агрессивными веществами используются соединение камлок с фланцем из нержавеющей стали. Изделия хорошо выдерживают воздействие реагентов, кислот, щелочей и других едких жидкостей, поэтому часто применяются для загрузки/разгрузки цистерн. Используются для подключения оборудования, обеспечивая безопасное и герметичное соединение.
Сельское хозяйство и транспортировка жидкостей
Фланец с разъёмом камлок применяется в сельском хозяйстве для выполнения подключения шланга при поливе или внесении удобрений, перекачки воды, молока, растительных масел и других пищевых жидкостей; для загрузки и выгрузки цистерн.
Применение в системах водоснабжения и других сферах
Соединение применяется в системах временного водоснабжения и канализации, например, на строительных площадках или карьерах. На предприятиях пищевой промышленности для быстрого подключения и санитарной обработки оборудования и шланга. В фармацевтической отрасли, где важна высокая степень гигиеничности и химической стойкости.
Преимущества фланцевых камлоков
По сравнению с традиционным фланцем или резьбовым соединением фланцевые камлоки обладают целым рядом преимуществ.
- Скорость и удобство монтажа. Для подключения не требуется специальных инструментов, а сам процесс занимает считанные секунды. Это значительно сокращает время на монтаж и демонтаж оборудования, что особенно важно при частых переключениях или в аварийных ситуациях.
- Герметичность и надежность соединения. Высокая герметичность обеспечивается благодаря плотному прижатию уплотнительного кольца кулачковыми зажимами. Фланцевое крепление к системе гарантирует дополнительную надежность и устойчивость к вибрациям и механическим нагрузкам.
- Устойчивость к агрессивным средам. Нержавеющая сталь и специальные полимеры позволяют применять фланцевые камлоки для работы с широким спектром агрессивных химических веществ без риска коррозии и разрушения.
- Долговечность и простота обслуживания. Прочность конструкции и правильное использование обеспечивают этому типу соединения длительный срок эксплуатации. Их обслуживание заключается в периодической проверке состояния уплотнительных колец и кулачковых зажимов, а также в очистке от загрязнений.
При выборе конкретного БРС обратите внимание на маркировку размеров, которая указана в дюймах, а не миллиметрах.
Как выбрать фланцевый камлок в Titan Lock?
При выборе фланцевого камлока в Titan Lock рекомендуется учитывать следующие факторы:
- Тип транспортируемой среды. Определите химический состав, температуру и давление рабочей среды, чтобы выбрать материал камлока и уплотнительного кольца, обладающие необходимой стойкостью.
- Диаметр трубопровода или шланга. Выберите камлок соответствующего размера для организации оптимальной пропускной способности и герметичности соединения.
- Тип фланцевого соединения. Убедитесь, что фланцевая часть соединения соответствует типу фланцев в вашей системе (стандарт, размер, тип поверхности).
- Условия эксплуатации. Учитывайте условия окружающей среды (температура, влажность, наличие агрессивных веществ) при выборе материала камлока.
Специалисты компании Titan Lock готовы предоставить квалифицированную консультацию и помочь вам подобрать оптимальный тип фланцевого камлока, отвечающий требованиям и условиям эксплуатации.
