Точность измерений давления: как выбрать манометр

Мила Зюзина
Автор:
Эксперт TITAN LOCK
Мила Зюзина
Время на прочтение: 2 мин
Точность измерений давления: как выбрать манометр
Измерение давления – ключевой аспект в промышленности, обеспечивающий безопасность и эффективность производственных процессов. Манометры, используемые для этой цели, имеют разные классы точности, которые определяют достоверность их показаний.

Контроль давления критически важен для корректной работы насосов, клапанов, котлов и других устройств, участвующих в производственных процессах. Отклонения от нормы могут привести к сбоям в системе и авариям. Именно поэтому точность манометров играет решающую роль.

Классы точности манометров

Существует несколько стандартов, регламентирующих классы точности: ГОСТ 2405-88 (Россия и СНГ), DIN EN 837 (Германия), ASME B40.100 (США). Класс точности показывает допустимое отклонение показаний манометра от реального давления в процентах. Эта погрешность определяется в лабораторных условиях путем сравнения с эталонным прибором.

Важно помнить, что точность манометра может снижаться со временем под воздействием внешних факторов (вибрация, температура, агрессивная среда). Поэтому рекомендуется регулярно проводить поверку приборов в аккредитованных лабораториях. Частота проверок зависит от условий эксплуатации и требований нормативных документов (обычно раз в 1-2 года).

Расчет погрешности

Чем выше класс точности, тем меньше допустимая погрешность. Например, для манометра (0-100 МПа) с классом точности 1 максимальная погрешность составит 1 МПа.

Формула расчета погрешности: (максимальное значение шкалы * класс точности) / 100.

Погрешность может быть как положительной, так и отрицательной. В высокоточных процессах (например, фармацевтика) даже незначительные отклонения могут быть критичными.

Выбор манометра

При выборе манометра учитывайте следующие факторы:

  • Тип технологического процесса. Для большинства задач подойдут манометры с классом точности 1,6 или 2,5. В высокоточных процессах (медицина, научные исследования) нужны приборы с классом 0,6 или 0,25.
  • Диапазон измерений. Оптимально, чтобы рабочее давление находилось в диапазоне от 1/3 до 2/3 шкалы. Это способствует минимизации влияния погрешности, упрощается снятие показателей операторами технологического процесса.
  • Условия эксплуатации. Экстремальные температуры, вибрации, агрессивные среды влияют на точность. Выбирайте приборы из устойчивых материалов и проводите регулярные поверки.

Для защиты от пара и высоких температур используйте трубку Перкинса (сифон) при установке манометра на трубопровод. В противном случае прибор может выйти из строя или показывать недостоверные значения давления.

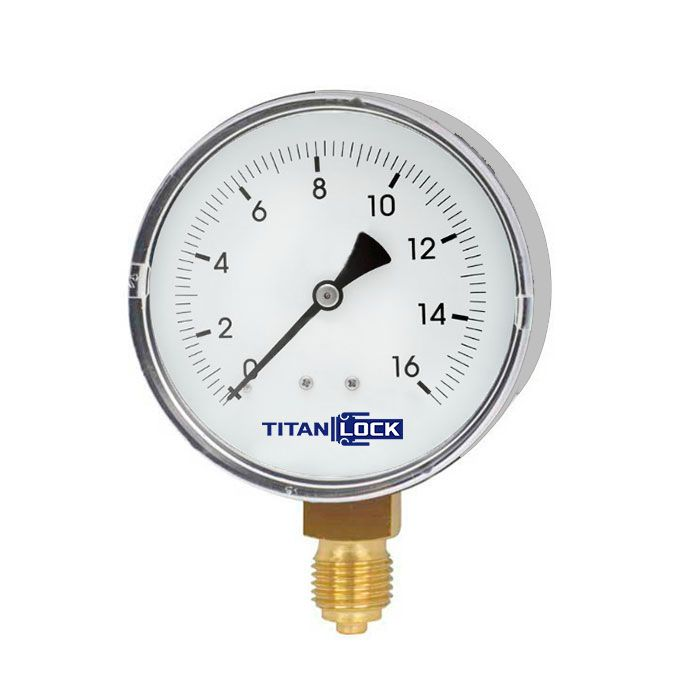

Манометры TL.jpg

Применение в разных отраслях

Представленные измерительные приборы используются в широком спектре отраслей, и выбор класса точности зависит от специфики каждой из них:

  • Нефтегазовая промышленность. Во избежание аварийных ситуаций на предприятиях нефтепереработки и добычи газа применяются приборы высокой точности (класс 1,0 и выше).
  • Химическая промышленность. Транспортировка по трубопроводам химически активных веществ и агрессивная среда предъявляют особые требования к манометрам. Здесь применяются приборы точностью 0,6 и выше.
  • Медицинская техника: Требования к измерительным приборам, устанавливаемым на медицинском оборудовании, являются самыми строгими, поскольку от этого зависит правильность проводимых исследований и здоровье пациентов. Поэтому здесь устанавливаются манометры с классом точности не менее 0,25.
  • Энергетика. В энергетических установках, таких как котлы и турбины, используются манометры с классом точности 1,6 и выше.
  • Пищевая промышленность. Высокие стандарты качества и безопасности пищевых продуктов требуют соответствующего оборудования и контроля за его работой. Чтобы гарантировать соблюдение технологического процесса, в пищевой отрасли применяются манометры с классом точности 1,0-1,6.

Класс точности манометра – важнейший параметр, влияющий на безопасность и эффективность производства. Правильный выбор и регулярная поверка гарантируют точность измерений и стабильную работу оборудования.
