Как работает обратный клапан

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 5 мин
Как работает обратный клапан
Для многих трубопроводных систем критически важным является правильное направление потока транспортируемой среды. Поэтому для предупреждения реверсивного движения устанавливаются обратные или невозвратные клапана. Конструкция этих устройств выполнена таким образом, что при возникновении обратного потока они моментально закрываются, тем самым предупреждая повреждение трубопроводной системы.

Клапан обратного давления широко используется в различных отраслях промышленности: нефтегазовая, водоснабжения, водоотведения, энергетика, химическая и фармацевтическая. Изделия отличаются конструкцией и принципом работы.

В этой статье мы рассмотрим виды обратного клапана, его применение, какие существуют варианты монтажа на трубопроводе.


Применение обратного клапана

Устройство является важным компонентом трубопроводной арматуры многих систем, в которых предъявляются жесткие требования к направлению движения транспортируемого вещества. В зависимости от конкретного технологического процесса существуют следующие назначения обратных клапанов:

  • Защита насоса. Предотвращают обратный поток жидкости при отключении или выходе насоса из строя, что может привести к его повреждению, скачкам давления или проливам подаваемого вещества через сальниковые уплотнители агрегата.
  • Защита трубопровода. Обратные клапаны предупреждают возникновение обратного потока, который может привести к повреждению и разгерметизации линии трубопровода.
  • Управление технологическим процессом. Устройство может быть частью технологического процесса регулирования потока жидкости.

Преимущество оборудования в том, что оно работает полностью автономно без какого-либо вмешательства или использования приводных механизмов.


Из чего состоит обратный клапан

Обратный клапан обычно состоит из трех частей.

  • Корпус. Представляет собой внешнюю оболочку, которая удерживает другие части и соединяет клапан с системой трубопроводов. В зависимости характеристик транспортируемого вещества корпус может быть сделан из чугуна, легированной или нержавеющей стали.
  • Затвор. Подвижная часть, которая открывает и закрывает клапан, разрешая или блокируя поток жидкости. Он бывает разной формы исполнения и принципа работы, что позволяет подобрать оптимальный вариант устройства для конкретных требований производства.
  • Седло. Неподвижный элемент, отвечает за хорошее уплотнение с затвором при закрытом клапане.

Для обеспечения требуемого уровня герметичности обратные клапаны в системе водоснабжения дополнительно оборудованы уплотнениями со стороны седла или затвора.


Принцип работы

Несмотря на наличие конструктивных отличий принцип того, как работает обратный клапан во всех его модификациях, одинаков. Он позволяет жидкости течь только в одном направлении, в зависимости от разницы давлений между входной и выходной сторонами.

Когда давление на входе выше, чем давление на выходе, клапан открывается, и жидкость проходит через него. При снижении напора на входе клапан закрывается, и жидкость останавливается.


Основные виды

Существуют разные типы обратных клапанов, каждый имеет свою конструкцию, особенности и преимущества.

  • Поворотный. Затвор здесь качается на шарнире или штифте, открывая и закрывая клапан. Подобное исполнение подходит для применения в системах с низким давлением и незначительной скоростью движения среды. При этом допускается большой расход и наличие твердых частиц. Однако поворотный обратный клапан во время закрытия может провоцировать гидроудар.
  • Подъемный. В этой конструкции запорный диск поднимается и опускается по направляющей, открывая и закрывая клапан. Он подходит для работы с чистой средой в системах с большим давлением и расходом. Недостаток клапана заключается в необходимости большого перепада давления для открытия и его потери из-за повышенного сопротивления.
  • Шаровой. В качестве затвора здесь используется шар, который движется вверх и вниз в сферическом седле, открывая и закрывая клапан. Подходит для применения в трубопроводных системах низкого давления. Минус клапана в недостаточной герметичности, которая зависит от степени износа шарового затвора.
  • Межфланцевый. Имеет диск, скользящий в узком корпусе, открывая и закрывая клапан. Он подходит для систем с высоким давлением и скоростью, может работать с большими расходами. Обладает низкой устойчивостью к гидроударам.
  • Муфтовый. В качестве запорного элемента имеет заслонку и пружину, которая удерживает заслонку в требуемом положении. Название данного клапана обусловлено способом его присоединения - крепление осуществляется с помощью резьбы.
gn047pwt7e1b0gqnc6yfkkh056qemkee.jpg Муфтовый обратный клапан TITAN LOCK

Выбор типа обратного клапана зависит от технических требований конкретного трубопровода и параметров рабочей среды.


Типы соединений

Представленное оборудование может подключаться к трубопроводу различными способами, в зависимости от его размера и технических параметров среды.

  • Фланцевое. Разъемный тип соединений, при котором две металлические пластины стягиваются между собой болтами, а за герметичность отвечает уплотнение. Фланцевое соединение преимущественно используется на промышленных объектах в системах высокого давления.
  • Резьбовое. Подключение клапана выполняется путем навинчивания на резьбу. В зависимости от типа резьбового соединения для достижения необходимого уровня герметичности используются специальные уплотнители. Соединение имеет минимальную строительную высоту. Подходит для небольших систем с низким давлением, требует меньше места и затрат.
  • Сварное. Преимущественно используется в трубопроводах, где действуют жесткие требования по герметичности или подача осуществляется под высоким давлением. Это наиболее надежный тип соединения, но он не позволяет быстро выполнить ремонт или замену обратного клапана в случае необходимости.
  • Быстросъемное. Кламповые быстросъемные соединения применяются на тех участках трубопровода или отдельном оборудовании, где требуется частое отключение/подключение. Например, на цистернах в пищевой промышленности.
У-образный.jpg Клапан обратный У-образный резьбовой TITAN LOCK

Отдельно стоит отметить зажимное соединение, которое используется в обратных клапанах, устанавливаемых на пластиковых трубопроводах систем полива газонов или огородов.


Преимущества покупки в Titan Lock

Ищете высококачественные и надежные обратные клапаны – обратите внимание на продукцию Titan Lock. Компания является ведущим производителем и поставщиком трубопроводной арматуры для различных отраслей промышленности.

При сотрудничестве с Titan Lock вы получаете следующие преимущества:

  • Широкий ассортимент. Компания предлагает обратные клапаны различных типов, размеров, материалов и спецификаций, чтобы удовлетворить конкретные потребности и предпочтения.
  • Качество и производительность. На производстве используются передовые технологии и действует строгий контроль качества, что позволяет гарантировать выпуск продукции в соответствии с национальными и международными стандартами.
  • Предоставление гарантии. Компания ценит клиентов и стремится предоставить им лучший сервис от запроса до доставки и предоставлении гарантии производителя.

Обратный клапан для воды – это неотъемлемая вещь для безопасной эксплуатации трубопровода. Поэтому, если вам нужна консультация касательно выбора оптимального варианта оборудования, обращайтесь к менеджеру Titan Lock по телефону или по электронной почте.

Товары из статьи

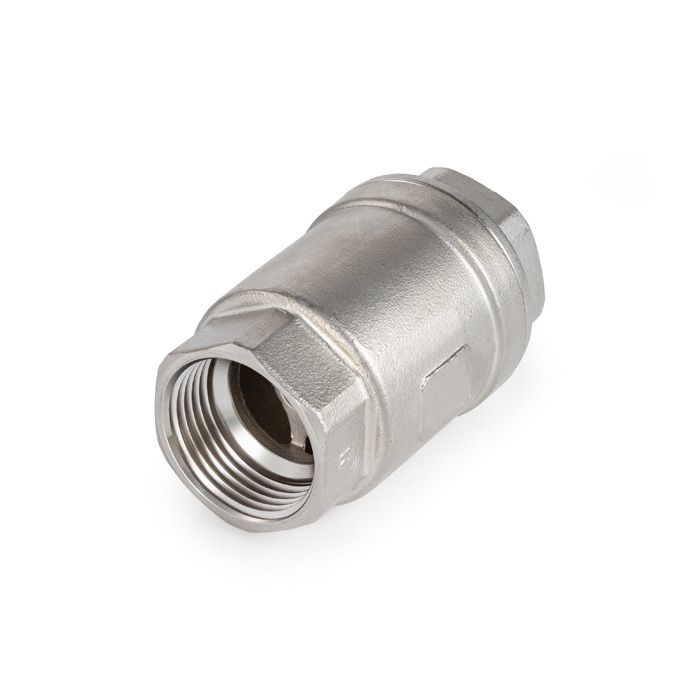

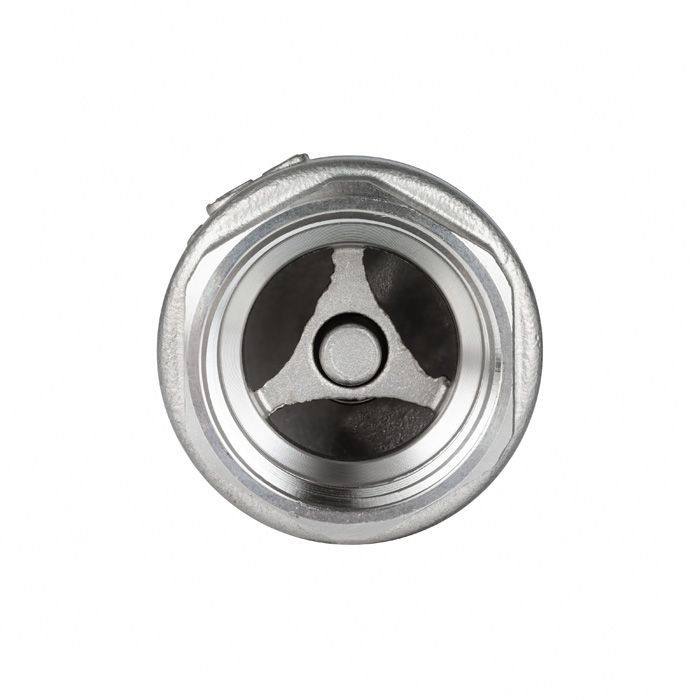

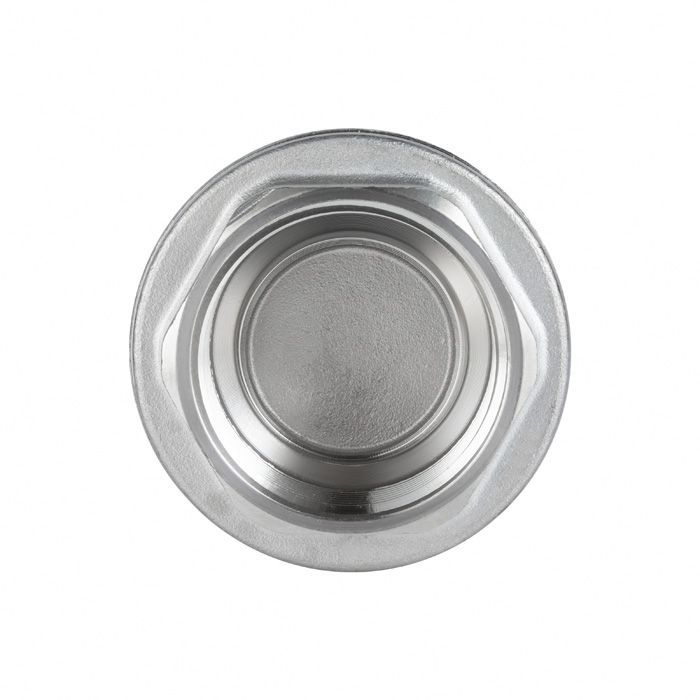

Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 1 1/2", TL1.1/2FCV TITAN LOCK Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 1 1/2", TL1.1/2FCV TITAN LOCK Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 1 1/2", TL1.1/2FCV TITAN LOCK Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 1 1/2", TL1.1/2FCV TITAN LOCK Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 1 1/2", TL1.1/2FCV TITAN LOCK

3 293 руб.

Много
Обратный клапан муфтовый нержавеющий AISI304, ВР/ВР 1 1/2", TL1.1/2FCV TITAN…

Материал: нержавеющая сталь 304

Размер, дюйм: 1,5

Рабочее давление, бар: 16

Много

1

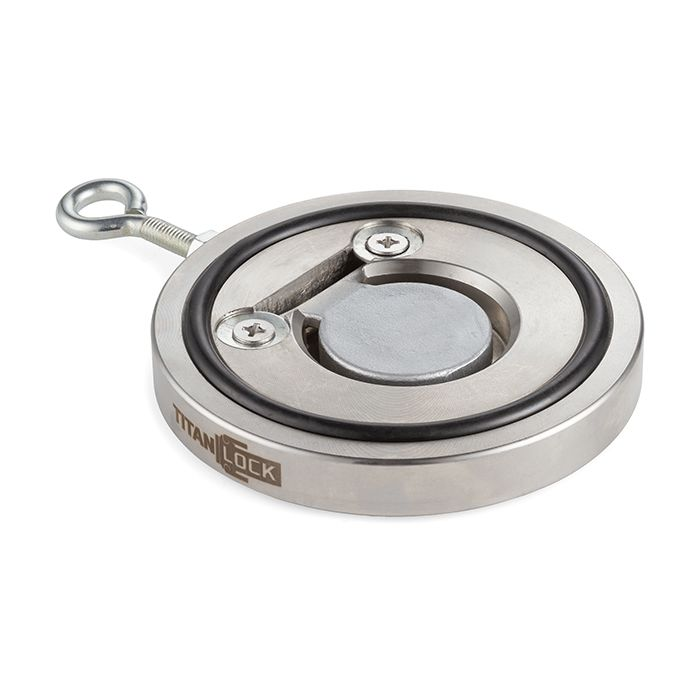

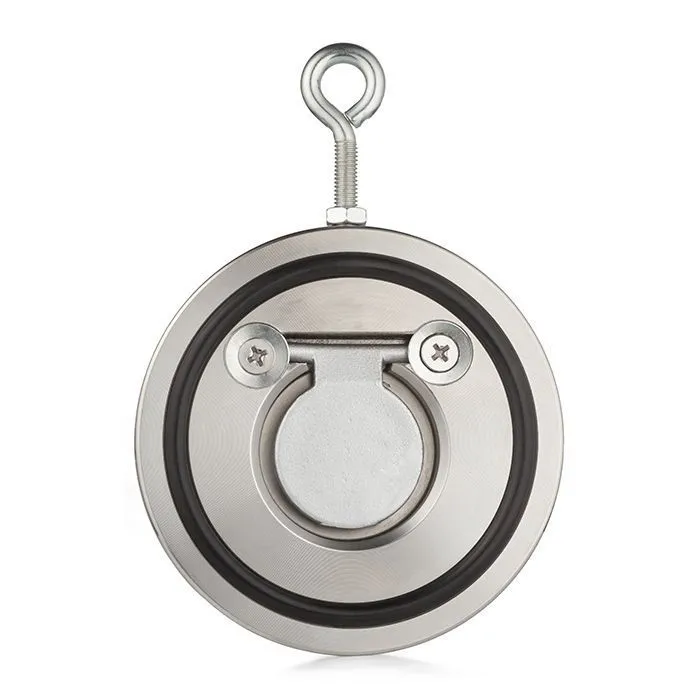

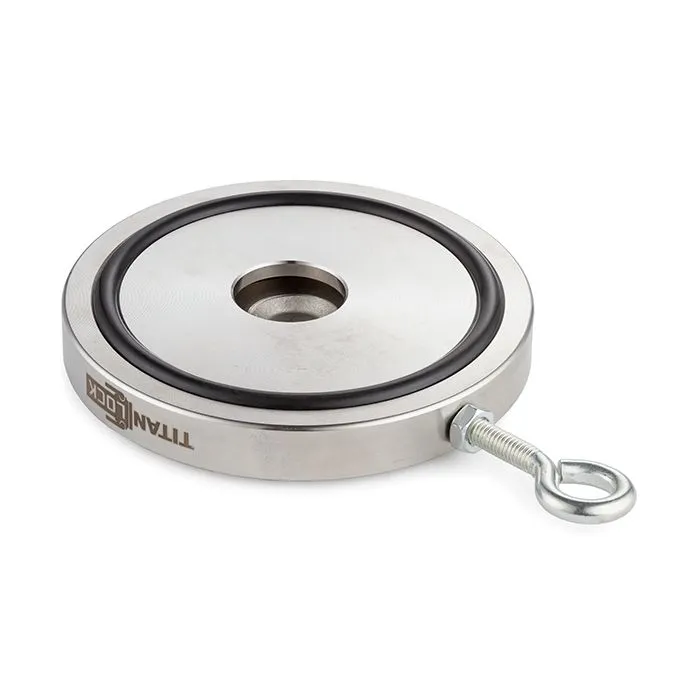

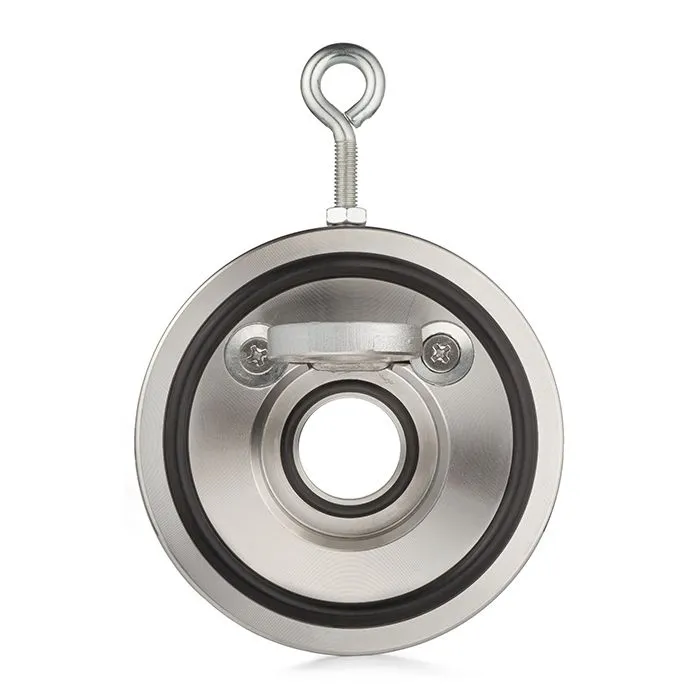

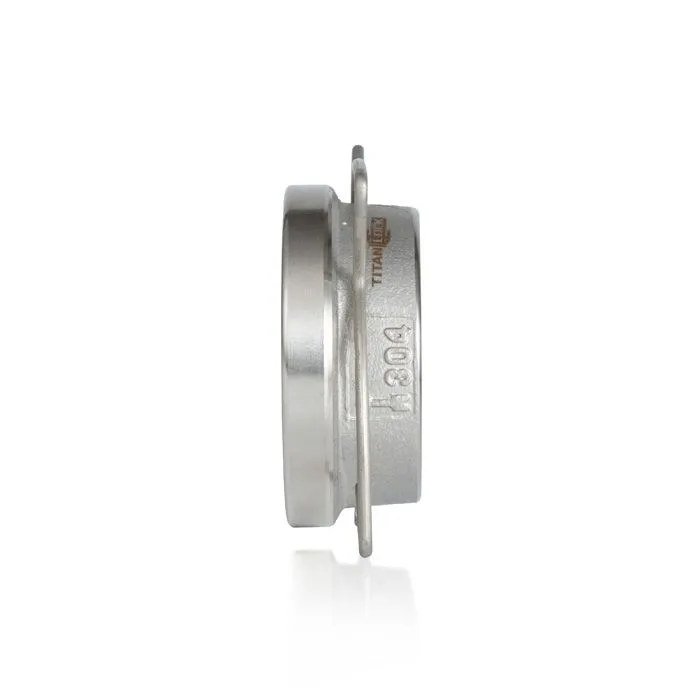

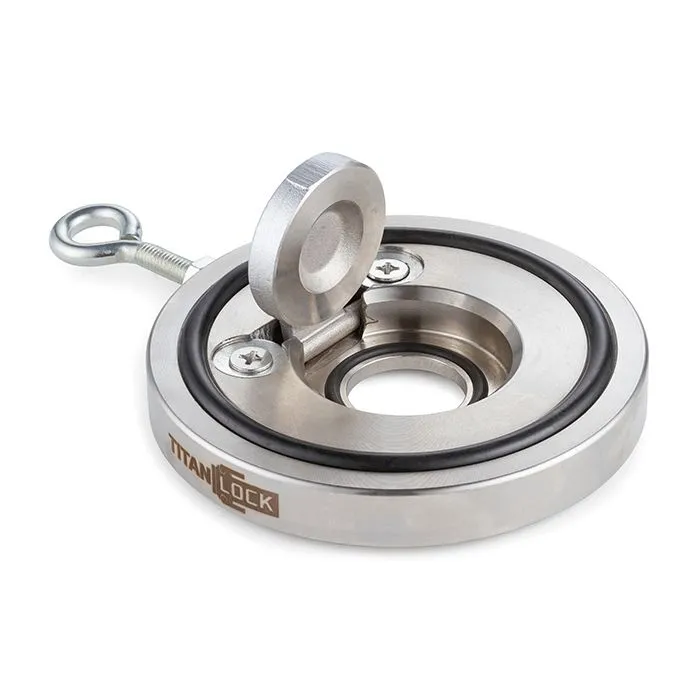

Обратный клапан межфланцевый нержавеющий "хлопушка" DN50, TLCVF50S TITAN LOCK Обратный клапан межфланцевый нержавеющий "хлопушка" DN50, TLCVF50S TITAN LOCK Обратный клапан межфланцевый нержавеющий "хлопушка" DN50, TLCVF50S TITAN LOCK Обратный клапан межфланцевый нержавеющий "хлопушка" DN50, TLCVF50S TITAN LOCK Обратный клапан межфланцевый нержавеющий "хлопушка" DN50, TLCVF50S TITAN LOCK Обратный клапан межфланцевый нержавеющий "хлопушка" DN50, TLCVF50S TITAN LOCK

7 753 руб.

Много
Обратный клапан межфланцевый нержавеющий "хлопушка" DN50, TLCVF50S TITAN…

Материал: нержавеющая сталь 304

Условный диаметр (DN): 50

Много

1

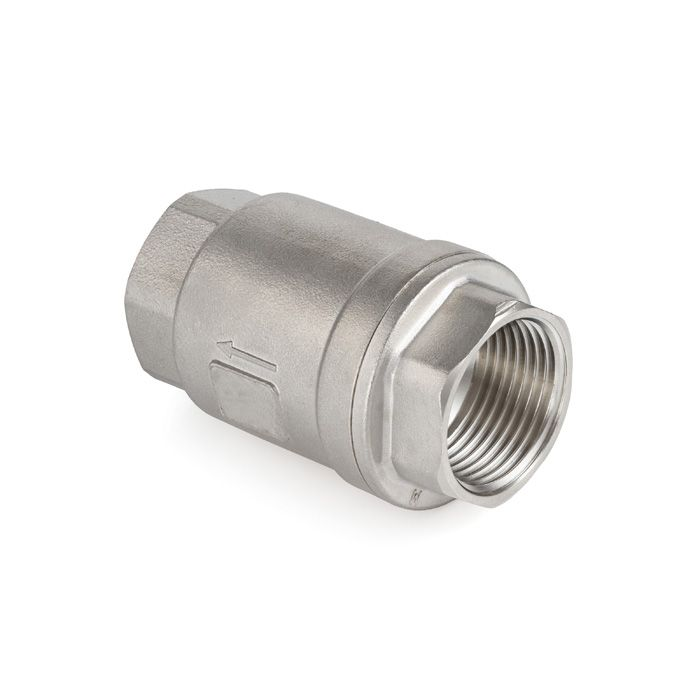

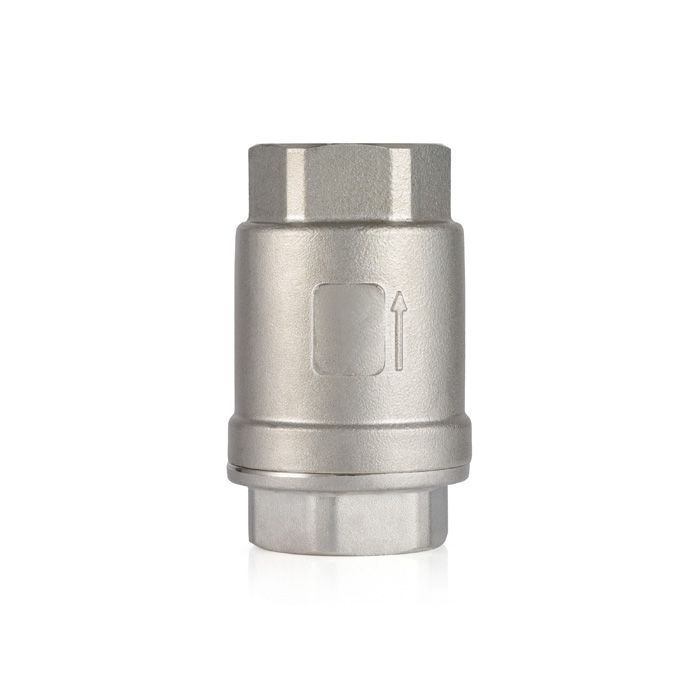

Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 3/4", TL3/4ACV TITAN LOCK Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 3/4", TL3/4ACV TITAN LOCK Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 3/4", TL3/4ACV TITAN LOCK Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 3/4", TL3/4ACV TITAN LOCK Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 3/4", TL3/4ACV TITAN LOCK

1 963 руб.

осталось 2
Обратный клапан У-образный нержавеющий AISI304, ВР/ВР 3/4", TL3/4ACV TITAN…

Материал: нержавеющая сталь 304

Размер, дюйм: 0,75

осталось 2

1

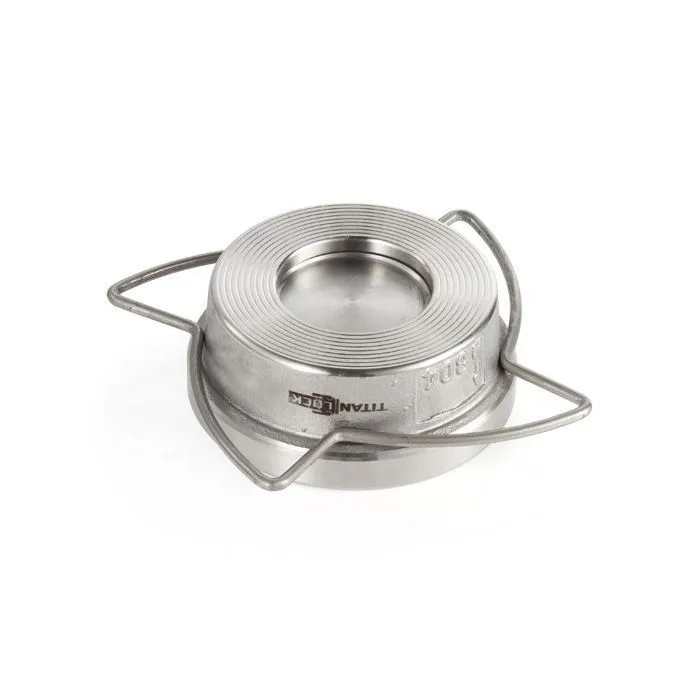

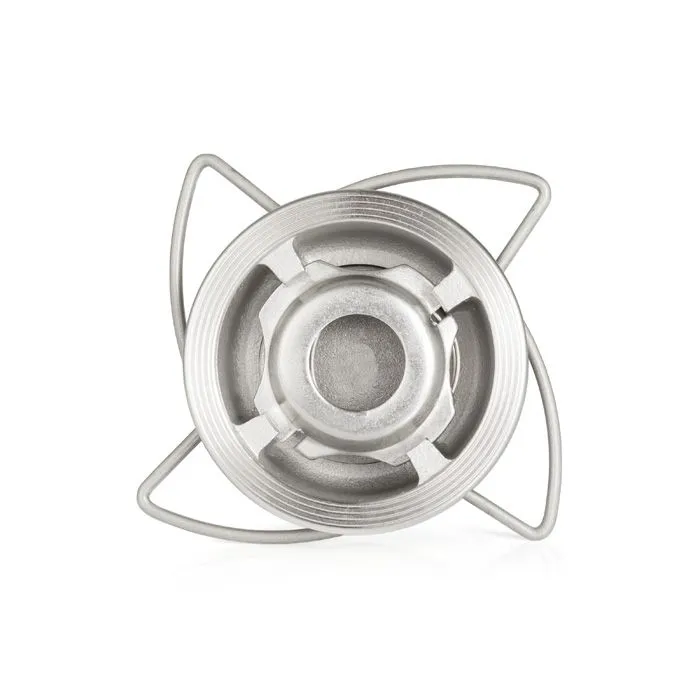

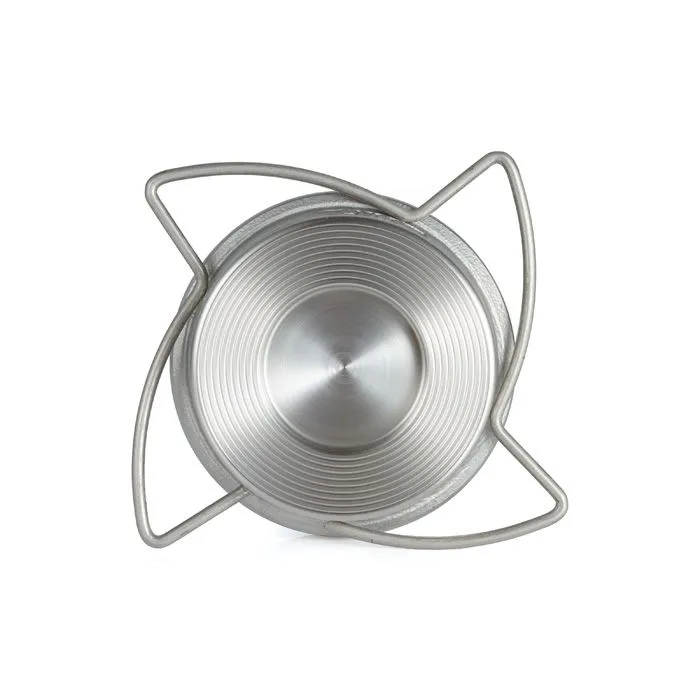

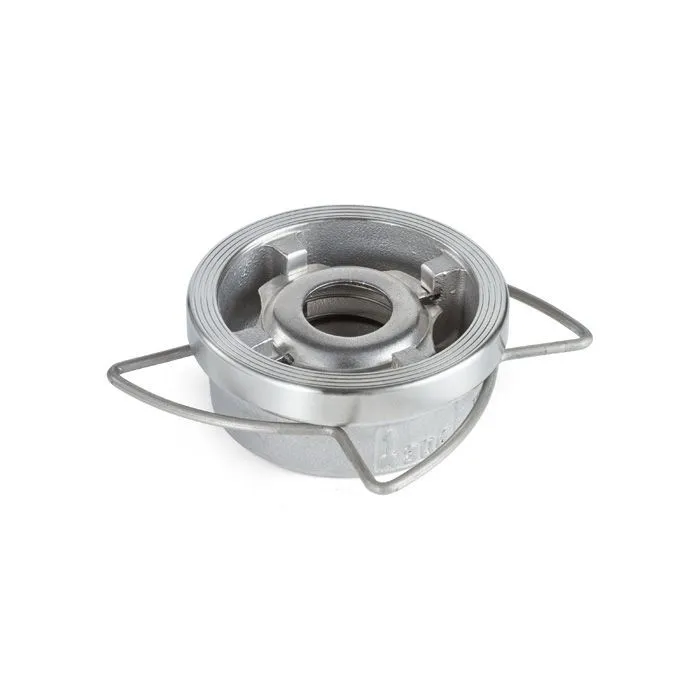

Обратный клапан межфланцевый нержавеющий AISI304, 1 1/4", TL1.1/4ICV TITAN LOCK Обратный клапан межфланцевый нержавеющий AISI304, 1 1/4", TL1.1/4ICV TITAN LOCK Обратный клапан межфланцевый нержавеющий AISI304, 1 1/4", TL1.1/4ICV TITAN LOCK Обратный клапан межфланцевый нержавеющий AISI304, 1 1/4", TL1.1/4ICV TITAN LOCK Обратный клапан межфланцевый нержавеющий AISI304, 1 1/4", TL1.1/4ICV TITAN LOCK Обратный клапан межфланцевый нержавеющий AISI304, 1 1/4", TL1.1/4ICV TITAN LOCK
