Предохранительный клапан: типы, конструкция и принцип работы

Предохранительный клапан — это арматура, предназначенная для защиты трубопровода и оборудования, которое к нему подключено. Она предотвращает возникновение аварийных ситуаций, когда происходит повышение давления.


Предохранительные клапаны рассчитаны на работу с жидкими и газовыми средами. Устройства бывают разной конструкции, обладают разными характеристиками. Эту арматуру используют в резервуарах, трубопроводах высокого давления, установках производства напитков и других технических линиях. Также предохранительные клапаны устанавливают в системах отопления, водоснабжения.

Конструкция и характеристики

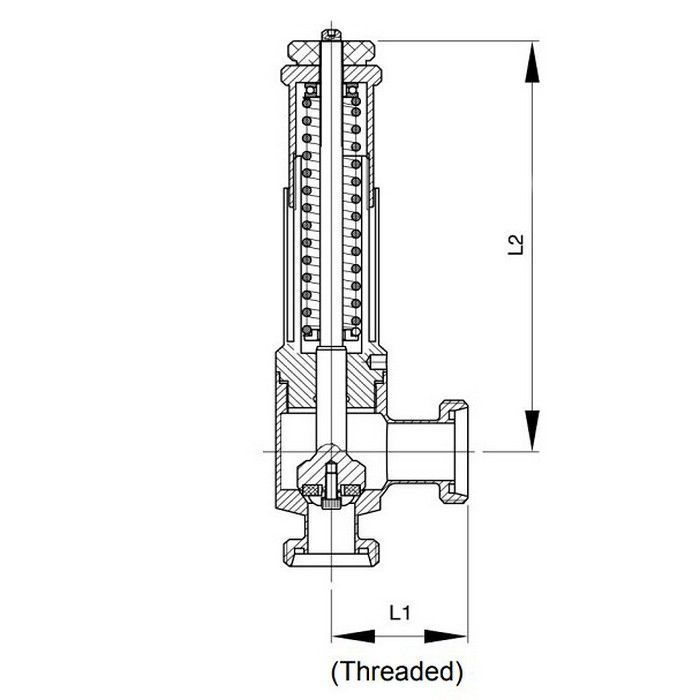

Устройство предохранительного клапана несложное. Он состоит из следующих частей:

  • корпуса — изготавливают из латуни, бронзы, стали;
  • предохранительного механизма — пружины или рычага;
  • запорного элемента — золотника или тарелки.

Параметры давления, при которых срабатывает устройство, устанавливают при монтаже или во время изготовления. В первом случае пользователи самостоятельно вручную выставляют нужные настройки. Во втором — их выбирает производитель и монтирует на арматуру специальную крышку, чтобы защитить устройство от перенастройки.

Основная характеристика любого предохранительного клапана — давление. При выборе учитывают давление начала и полного открытия, закрытия запорного механизма, максимально допустимое давление в трубопроводной системе.

Также важно обращать внимание на пропускную способность арматуры. Этот параметр влияет на объем жидкости или газа, который сбрасывается при повышении давления в системе.

Принцип действия

Работа предохранительного клапана строится на простой, но эффективной концепции. Его положение по умолчанию — «закрыто». Предохранитель удерживает запорный элемент, прижимает его к седлу. Когда давление в трубопроводной системе превышает заданное значение, устройство автоматически открывается. Излишки рабочей среды сбрасываются, давление снижается до безопасного уровня. После этого запорный элемент закрывается, восстанавливая нормальную работу трубопровода.

Принцип действия предохранительного клапана основан на влиянии рабочей среды или сигналах специальных датчиков. Для открытия и закрытия некоторых устройств требуется вмешательство оператора.

Перед установкой арматуры необходимо подготовить место сброса газа или жидкости. Сбрасывать излишки можно в окружающую среду или отводящую трубу.

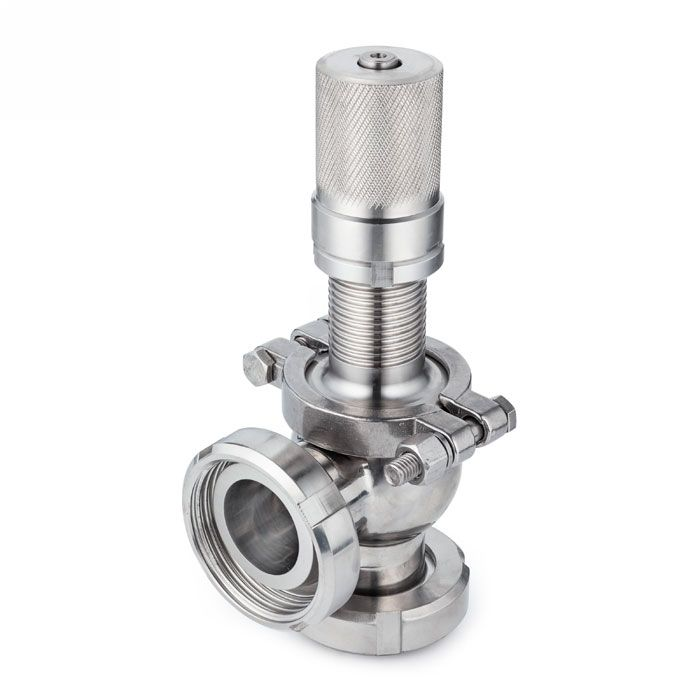

TitanLock_17_5-700.jpg Предохранительный клапан резьбовой TITAN LOCK

Виды клапанов предохранительного типа

По принципу работы
  • Прямого действия. Сбрасывают излишки жидкости или газа при прямом воздействии рабочей среды.
  • Обратного действия. Сбрасывают излишки жидкости или газа при воздействии на арматуру управляемых приборов автоматики.
По способу подъема запорного элемента
  • Пропорциональные. Предохранительные защитные клапаны, степень открытия которых зависит от уровня избыточной нагрузки. Чем он выше, тем сильнее открывается устройство. Использование такой арматуры обеспечивает равномерный сброс излишков рабочей среды.
  • Двухпозиционные. Предохранительные защитные клапаны, которые сразу открываются полностью. При использовании этих устройств излишки жидкости или газа сбрасываются максимально быстро.
По типу нагрузки на золотник или тарелку
  • Пружинные (клапаны ППК). Усилие, противодействующее давлению жидкости или газа, создает пружина. Значение, при котором срабатывает предохранительный клапан, определяется жесткостью пружины. Разные виды ППК используются в быту, промышленных, опасных условиях.
  • Магнитно-пружинные. В арматуре этого типа силе рабочей среды противодействует электромагнит. Соленоид удерживает запорный элемент в закрытом положении, пока на него подается ток. Если в трубопроводе вырастает давление, подача электричества на магнит прекращается, золотник или тарелка открывается, излишки жидкости или газа сбрасываются. Магнитно-пружинные предохранительные клапаны применяют в сложных промышленных трубопроводных системах.
  • Рычажно-грузовые. Устройства, в которых силе рабочей среды противодействует усилие, создаваемое рычажным механизмом. Значение давления, при котором открывается золотник или тарелка, зависит от длины и массы рычага. Такую арматуру нельзя использовать на передвижных объектах.

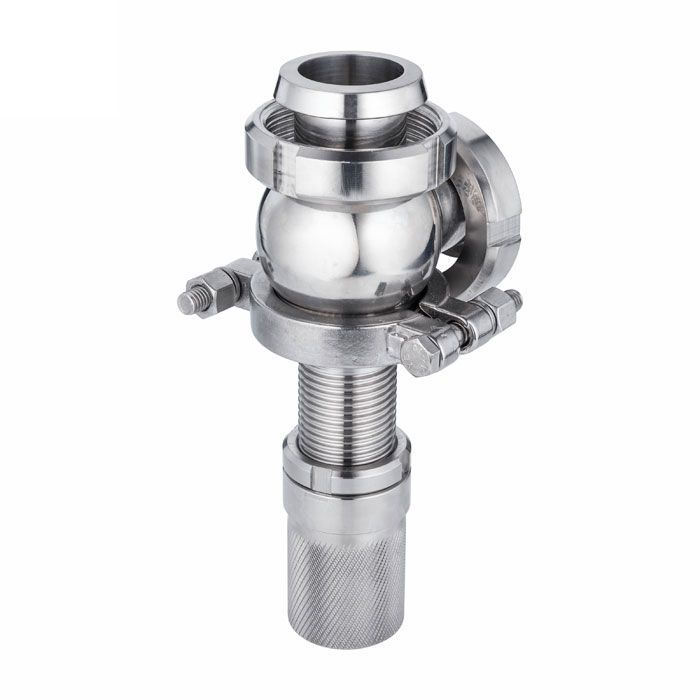

TitanLock_17_7-700.jpgКлапан резьбовой пружинный TITAN LOCK

Преимущества покупки в Titan Lock

В нашей компании представлены устройства разных размеров, исполнений для решения любых задач. Мы предлагаем доступные цены и доставку по всей территории России. Работаем с проверенными производителями, предоставляем гарантии.

Чтобы купить предохранительные клапаны, добавьте товары в корзину и заполните форму заказа. Для консультации позвоните менеджерам по телефону или напишите в онлайн-чате.

Товары из статьи

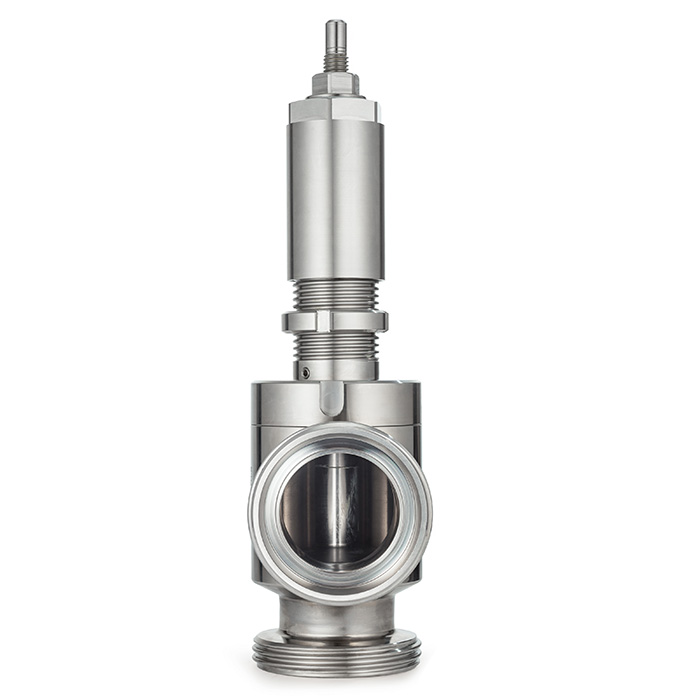

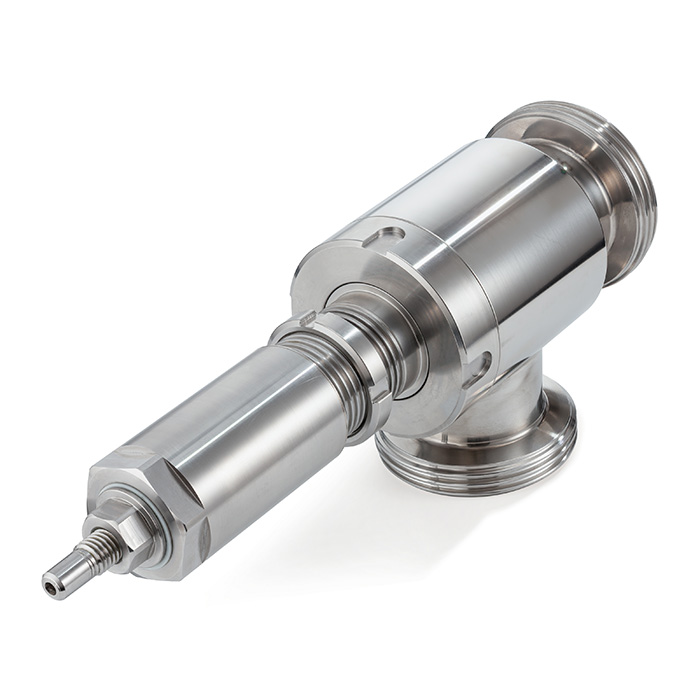

Предохранительный клапан нержавеющий резьбовой, DN50, TLSV50TH-S TITAN LOCK Предохранительный клапан нержавеющий резьбовой, DN50, TLSV50TH-S TITAN LOCK Предохранительный клапан нержавеющий резьбовой, DN50, TLSV50TH-S TITAN LOCK Предохранительный клапан нержавеющий резьбовой, DN50, TLSV50TH-S TITAN LOCK Предохранительный клапан нержавеющий резьбовой, DN50, TLSV50TH-S TITAN LOCK Предохранительный клапан нержавеющий резьбовой, DN50, TLSV50TH-S TITAN LOCK
