Маркировка ДУ, DN, PN: в чем разница?

Максим Серегин
Автор:
Эксперт TITAN LOCK
Максим Серегин
Время на прочтение: 4 мин
Маркировка ДУ, DN, PN: в чем разница?
Правильная работа системы газо- или водоснабжения, отопления, технологического процесса на многих предприятиях зависит от правильного выбора труб и арматуры. Для этого все детали трубопровода должны идеально сочетаться между собой, обеспечивая эффективную транспортировку среды. Поэтому во время проектирования и строительства инженерных систем опираются не только на материал, из которого изготовлена труба или кран, но и на геометрию всех элементов системы.
Геометрические характеристики труб

Существуют различные значения, описывающие геометрию трубопровода. Рассмотрим расшифровку и аббревиатуру некоторых из них:

  • Диаметр трубы (D). Это расстояние между двумя противоположными точками на внутренней или внешней поверхности трубы. Параметр влияет на пропускную способность трубопровода. Чем он больше, тем больше жидкости или газа сможет пропустить через себя труба.
  • Толщина стенки трубы (T). Представляет собой значение между внутренней и внешней поверхностью трубы. Чем толще стенки, тем выше значения рабочей температуры и давления сможет выдержать трубопровод.
  • Площадь сечения (A). Определяет площадь поперечного сечения трубы. Параметр указывает на гидравлическое сопротивление и пропускную способность детали.

Стоит отметить, что среди всего разнообразия геометрических характеристик, ключевыми являются ДУ или DN и PN. Именно по ним определяется совместимость отдельных участков трубы между собой и подключаемой арматурой.

Параметры DN, ДУ и PN

DN, ДУ

Для начала давайте разберемся, что означает DN (diameter nominal). Это общепринятое международное обозначение условного диаметра трубопровода, арматуры или фитинга, которое используется во всех странах мира. Как и многие другие стандарты, приятые в странах Европы и США, единицей измерения здесь является дюйм, но могут быть использованы и миллиметры.

В России и СНГ действует диаметр условный (ДУ). Это обусловлено тем, что изначально коммунальные и производственные предприятия этих стран использовали метрическую систему измерения.

Чем отличается условный диаметр от номинального

Понятия условный диаметр и номинальный являются синонимами. В международных стандартах используется обозначение DN (номинальный диаметр), на российском рынке ещё встречаются обозначения ДУ. Данное обозначение использовалось более 30 лет назад при маркировке фланцев по ГОСТ 12820-80, ГОСТ 12821-80 и ГОСТ 12822-80, которые сейчас заменены на ГОСТ 33259-15.

Итак, DN = Ду = Dу.

PN

Что такое PN (Pressure Nominal) – номинальное давление, которое труба или фитинг может выдержать. Этот параметр важен для обеспечения безопасности и надежности системы при ее эксплуатации под давлением. В зависимости от производителя трубы, арматуры или фитинга номинальное давление может обозначаться в барах (br), килограмм-силы на кубический сантиметр (кгс/см2) или мега паскалях (МПа).

02_1333.jpg Маркировка PN16 на дисковом затворе "бабочка"

Почему диаметр называют условным размером

Изготовление труб и арматуры нельзя назвать высокоточным процессом. На протяжении всей длины трубы допускают отклонения толщины стенки, кроме этого, нет гарантии, что она будет идеально ровной. По этой причине была принята маркировка условного или номинального диаметра, которая представляет собой округленное в большую сторону фактическое значение сечения трубы.

Подобная стандартизация облегчает выбор соответствующих компонентов системы. Зная значения условного диаметра, инженерам и строителям легко сопоставлять различные части трубопровода без необходимости измерения каждой отдельной детали.

Сравнение внутреннего и внешнего диаметра труб

Для выполнения инженерных расчетов, где требуется высокая точность, знание только условного диаметра трубы может быть недостаточным. Поэтому здесь часто используется сравнение внутреннего и внешнего диаметра трубопровода. Выполнение этих расчетов позволяет сразу определить толщину стенок изделия – значение, которое обязательно для расчетов на гидравлическую прочность будущих инженерных коммуникаций.

В чем разница DN и ДУ

Стоит отметить, что несмотря на измерение номинального прохода в дюймах, условное значение обозначается в метрической системе. Например, шаровый кран имеет DN20, что означает 20 мм или 3/4 дюйма.

Получается, что DN и ДУ имеют равнозначные значения, хоть и разные единицы измерения. Поэтому номинальный и условный проход трубы следует рассматривать, как синонимы одного понятия.

Маркировка DN.jpg  Маркировка DN32 PN16 на наклонном седельном клапане

Таблица сопоставления значений DN в дюймах и ДУ в мм.

ДУ (мм)

DN (дюйм)

10

3/8

15

1/2

20

3/4

25

1

32

1 1/4

40

1 1/2

50

2

65

2 1/2

80

3

100

4


Определение значений диаметра фланца

Отдельно стоит упомянуть об определении значений диаметра фланца. Фланцевое соединение является одним из наиболее востребованных типов соединения, используемых на производственных предприятиях. Оно обеспечивает надежное крепление даже под воздействием высокого давления и температур. Кроме этого, в случае необходимости его можно быстро демонтировать, например, для чистки трубопровода.

Проблема в том, что при применении фланцевого соединения необходимо учитывать его геометрические характеристики. Использование фланцев разной конфигурации может привести к снижению прочности и возникновению риска разгерметизации.

Для правильного выбора учитывайте следующие параметры:

  • Тип. Бывают плоские или воротниковые. Каждый тип предназначен для определенных условий эксплуатации и имеет свои особенности монтажа.
  • Размеры. Это относится к наружному диаметру (D), межосевому расстоянию крепежных отверстий (D1), диаметру зеркала (D2), внутреннему диаметру (dв), толщине (b) и высоте зеркала (h).
  • Материал. Стальные обеспечивают высокую прочность, но низкую устойчивость к едким химиками. Поэтому в агрессивных средах предпочтительнее использовать фланцы из нержавеющей стали.
  • Стандарты. Фланцы должны соответствовать определенным стандартам, таким как ГОСТ, ANSI, DIN, чтобы обеспечить их совместимость и безопасность эксплуатации.

Не последнюю роль при выборе фланцевого соединения играет материал и форма используемого уплотнителя. Это может быть паронит, резина, асбоцемент, фторопласт. Выбор конкретного материала зависит от производственных условий и параметров рабочей среды.

Если у вас возникли трудности с подбором соединений, трубных фитингов или других комплектующих к вашему оборудованию, вы всегда можете обратиться к менеджерам Titan Lock за профессиональной консультацией подбором.

Товары из статьи

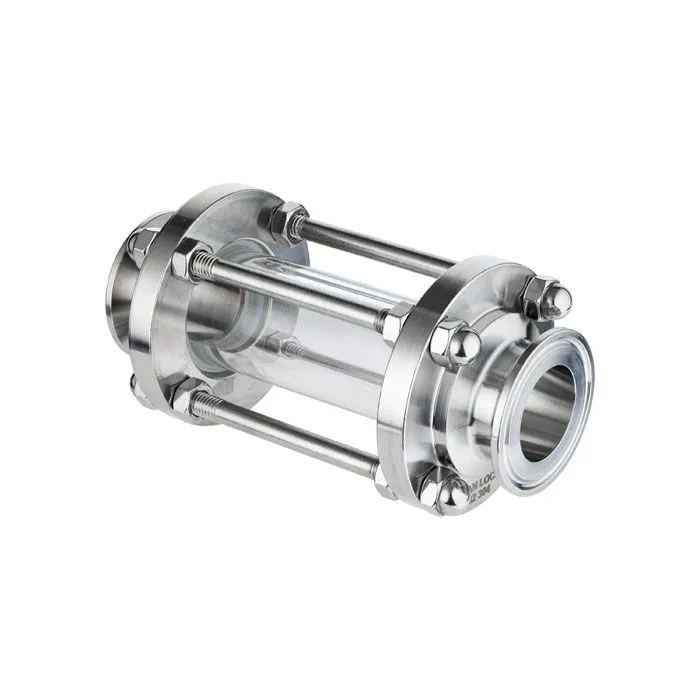

Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK Диоптр трубный типа clamp-clamp, нержавеющий, DN32, TL032PDCL TITAN LOCK
