В этой статье мы рассмотрим правила обозначения запорной арматуры, способы нанесения маркировки, а также рассмотрим конкретные примеры с расшифровкой.
Правила маркировки арматуры
Условные обозначения, наносимые на корпус трубопроводной арматуры, строго стандартизированы и выполняются в соответствии с требованиями ГОСТ.
Применение правил маркировки запорной арматуры позволяет четко идентифицировать тип, класс, материал, давление и другие параметры комплектующего, что важно для правильного подбора и совместимости с конкретными условиями эксплуатации.
Наличие соответствующих обозначений на клапане или задвижке позволяет избежать ошибок при выборе, использовании или замене арматуры, обеспечивая взаимозаменяемость.
Однако для правильного выбора детали необходимо разбираться в значении нумерации и аббревиатурах, наносимых на корпус. например, при маркировке по ГОСТу первые цифры обозначают тип арматуры, далее идет буквенное значение, отвечающее за материал корпуса изделия. Затем указывается тип используемого привода, серийный номер производства и материал уплотнительного кольца. Кроме этого, обязательно должен быть указан номинальный диаметр и давление, наименование или логотип производителя, дата изготовления.

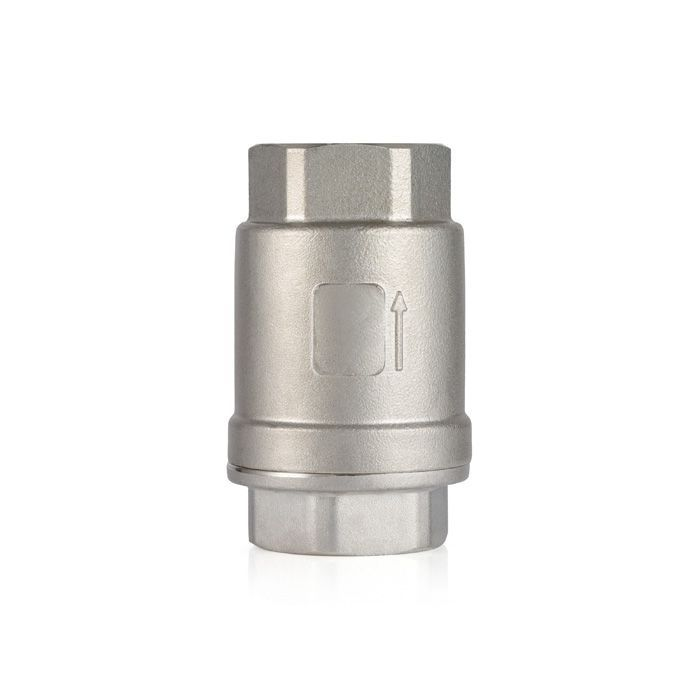

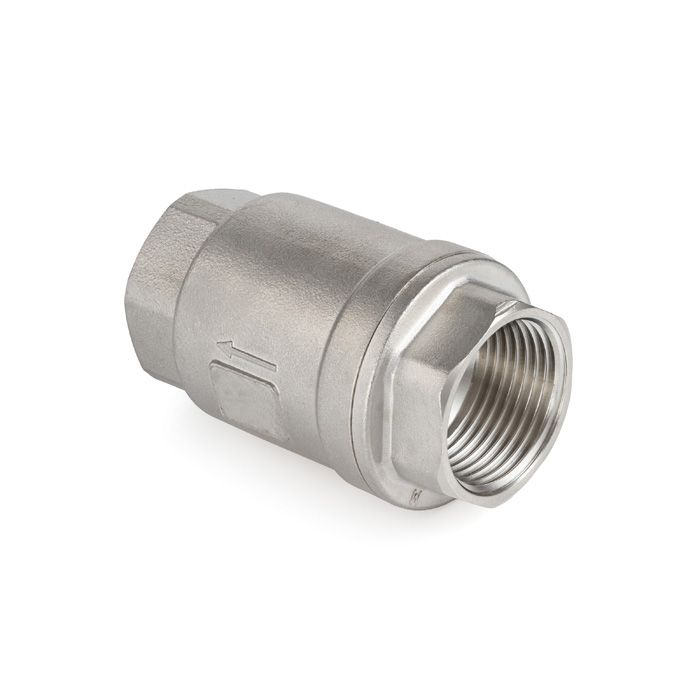

Стоит отметить, что нанесение стрелки направления движения среды, название страны производителя, символ взрывобезопасности, направление закрытия/открытия относятся к необязательным элементам. Они используются по желанию производителя или если этого требует конкретный тип детали трубопровода.
Способы маркировки арматуры
Способ нанесения маркировки трубопроводной арматуры имеет такое же важное значение, как и ее назначение. От этого зависит простота идентификации детали, удобство обслуживания и безопасность. Четкая маркировка помогает избежать ошибки при эксплуатации, ремонте или замене арматуры.
Согласно ГОСТу, условные обозначения на трубопроводные краны, вентили и задвижки можно наносить одним из способов:
- Штамповка. Используется специальный металлический штамп, который под действием удара или давления выдавливает на поверхности изделия соответствующие значения. В результате получаются метки, которые не стираются и имеют срок службы, равный периоду эксплуатации самого изделия. Штамповка преимущественно используется на стальной арматуре.
- Клеймение. Для нанесения маркировки применяется специальное электроискровое оборудование, с помощью которого обозначения выжигаются на корпусе изделия. Этот способ подходит для любой арматуры, но из-за высокой стоимости имеет незначительное распространение среди производителей. Кроме этого, для работы с электроискровым инструментом требуется наличие соответствующего специалиста на производстве.
- Гравировка. Отметки наносятся на крышке арматуры путем механической обработки с использованием фрез. С помощью гравировки можно наносить обозначения любой сложности, например, логотип производителя. Однако даже при применении ЧПУ процесс занимает много времени.
Стоит отметить, что кроме условных обозначений в качестве маркировки может использоваться цвет, в который окрашена арматура.
Примеры маркировки арматуры с расшифровкой обозначений
Для расшифровки данных, содержащихся в конкретной маркировке, нет необходимости запоминать все значения обозначений. Для этого существуют справочные таблицы, с помощью которых можно быстро определить тип трубопроводной арматуры.
Как правило, в соответствие с международными стандартами на изделие наносятся обязательные параметры:
- DN. Номинальный диаметр или ДУ ГОСТ (условный диаметр).
- PN. Номинальное давление. Максимальное рабочее значение напора, при котором можно использовать арматуру.
- Марка материала изготовления или сплава. Обозначение марки материала, из которого сделан корпус. Выглядит как набор букв и цифр, например, AISI316 – нержавеющая сталь 316 или CW617N - латунь.
![кран сталь 304.jpg кран сталь 304.jpg](/upload/medialibrary/2df/pitpcevnhdkan4x4xtc9ojcmwxkkfjpz.jpg)
Также рассмотрим пример расшифровки русскоязычной маркировки.
11с67п – Затвор шиберный с ручным управлением:
- 11 – классификационный номер затвора;
- с – для воды и пара;
- 67 – порядковый номер разработки;
- п – привод ручной.
Итог
Система маркировки запорной арматуры играет важную роль в обеспечении надежности и безопасности трубопроводных систем. Она позволяет точно идентифицировать продукцию, упрощает ее эксплуатацию и обслуживание.
Учтите, что кроме наличия условных обозначений арматура должна поставляться с паспортом, который является документальным подтверждением ее технических и эксплуатационных характеристик.
