Размеры клиновых ремней, таблица и характеристики
Клиновые ремни получили широкое распространение в промышленной, сельскохозяйственной и автомобильной технике. Они отличаются гибкостью, долговечностью и могут работать на предельных скоростях с высоким крутящим моментом.
Определение

Клиновые ремни представляют собой разновидность ременной передачи, которая имеет трапециевидное поперечное сечение и служит для передачи мощности между двумя и более шкивами. Они отличаются гибкостью, долговечностью и могут работать на предельных скоростях с высоким крутящим моментом. Клиновые ремни получили широкое распространение в промышленной, сельскохозяйственной и автомобильной технике. Кроме этого, они используются в некоторых бытовых устройствах.

Характеристики и применение приводных ремней

Применение клиновых ремней выгодно отличается от цепных передач тем, что они способны выдерживать перекосы, вибрации без скольжения или поломки. При правильном выборе типа, размера и качественной установке характеризуются высоким показателем КПД. Потеря мощности при использовании клиновых ремней не превышает 5%.

Изделия практически не требуют технического обслуживания. Необходимо только периодически проверять натяг, чтобы избежать скольжения. Отличаются бесшумной работой, что в особенности важно при организации рабочего места в производственных цехах предприятий, где действуют высокие требования к уровню шума.

В зависимости от исполнения клиновые ремни работают в широком температурном диапазоне – от -40 до +70 градусов Цельсия. Поэтому они могут эксплуатироваться как в условиях повышенных температур южных регионов, так и при экстремальных морозах севера.

Чтобы ременная передача исправно функционировала на протяжении всего срока эксплуатации, необходимо уделить внимание ее выбору. Проблема в том, что при подборе оптимального ремня следует хорошо разбираться в их разновидностях и типоразмерах.

Классификация клиновых ремней

Ременные передачи отличаются между собой формой профиля клинового ремня, шириной и длинной. Однако наиболее распространенные модели имеют классическое и узкое исполнение. Кроме этого, существуют специальные типы, например, профилированные и зубчатые, которые отличаются специфическими особенностями и областями применения.

Типы классических клиновых ремней

Клиновые ремни доступны в разных размерах, которые определяются шириной профиля.

Рассмотрим таблицу размеров и технических характеристик классических клиновых ремней.

Профиль

Ширина (мм)

Высота (мм)

Угол (°)

Диапазон скоростей (м/с)

Z

10

6

40

5-30

A

13

8

40

5-30

B

17

11

40

5-40

C

22

14

40

5-50

 D 32 19 40 5-70

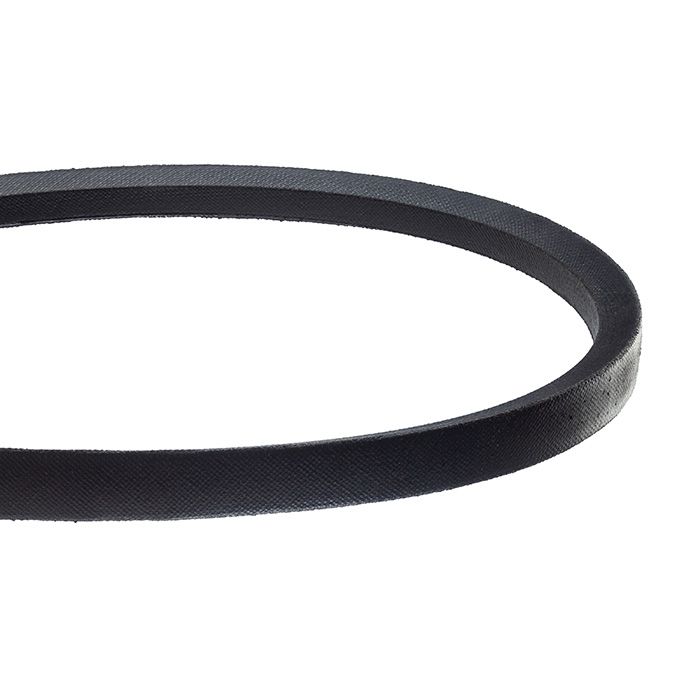

Профиль В.jpg Клиновой ремень профиля B TITAN LOCK
Типы узкопрофильных ремней

За счет меньшего поперечного сечения узкопрофильные ремни отличаются более высокой производительностью, чем классические модели. Обладают повышенной устойчивостью к тепловым нагрузкам и истиранию.

Как и в случае с классическими, размер клиновых ремней с узким профилем определяется по номинальной ширине и высоте профиля.

Профиль

Ширина (мм)

Высота (мм)

Угол (°)

Диапазон скоростей (м/с)

SPZ

10

8

34

10-40

SPA

13

10

34

10-45

SPB

16

13

34

10-50

SPC

22

18

34

10-60

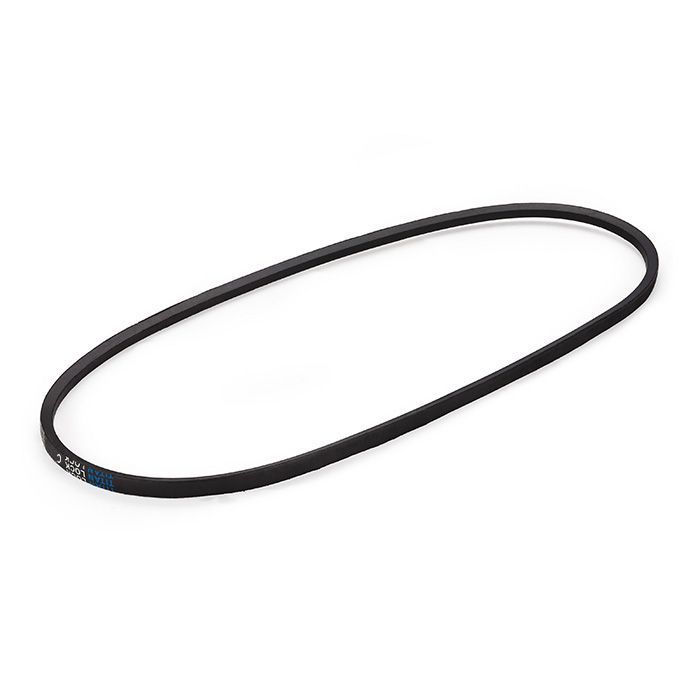

SPA.jpg Клиновой ремень профиля SPA TITAN LOCK
Специальные и клиновые ремни с фасонным зубом

К этому классу относятся ремни, которые имеют нестандартную форму или материал, используются для выполнения узкоспециализированных задач. Рассмотрим наиболее распространенные специальные типы клиновых ремней.

  • С фасонными зубьями. Это изделия с зубьями на внутренней поверхности, которые входят в зацепление с канавками на шкивах. Они имеют высокую пропускную способность и меньшую скорость скольжения, чем стандартные решения. Ремни с фигурными зубьями проявляют повышенную устойчивость к износу. Преимущественно используются для высокоскоростных и высокомоментных передач, например, в компрессорах, насосах и генераторах. Данные ремни также используются на шкивах небольшого диаметра, за счет того, что у них меньший радиус изгиба.

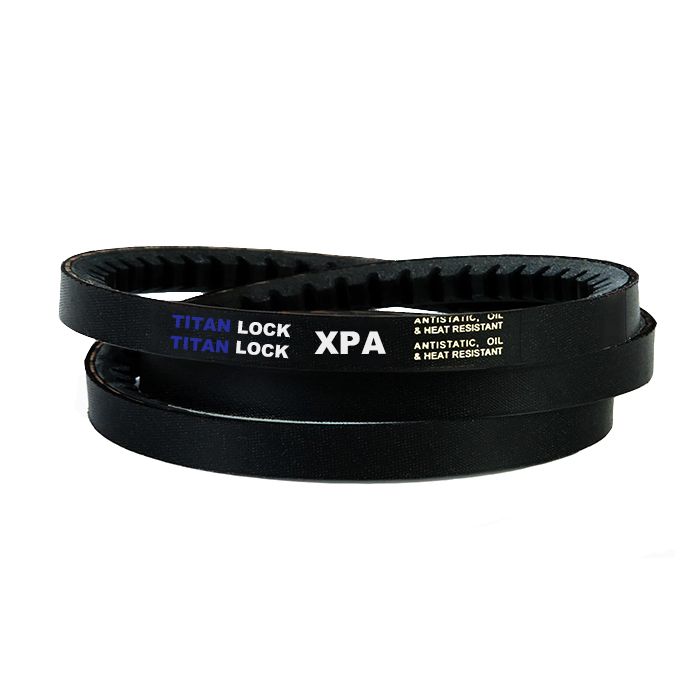

XPA.jpg Клиновой ремень с фасонными зубьями профиля XPA TITAN LOCK

  • Вариаторные. Отличаются наличием переменного шага или шириной, что позволяет сохранять надежное сцепление в условиях изменяемого передаточного числа. Применяются в оборудовании, где требуется регулирование частоты вращений, например, в вентиляторах, воздуходувках и станках.
  • Шестигранные. Устанавливаются в сельскохозяйственной и промышленной технике, например, в комбайнах и жатках, где необходимо выдерживать большие нагрузки и амортизировать. Шестигранное сечение подходит для изгиба в различных направлениях в одной плоскости.

BB.jpg Шестигранный ремень профиля BB TITAN LOCK

Кроме этого, существуют ремни с антистатическими и огнестойкими свойствами. В составе их материала используются специальные добавки или покрытия, препятствующие накоплению статического электричества или распространению огня. Они устанавливаются на оборудовании, работающем с опасными или легковоспламеняющимися материалами.

Как выбрать необходимый размер профиля клинового ремня

Чтобы не ошибиться и правильно подобрать размер клинового ремня под конкретные задачи, выполните некоторые расчеты. В противном случае это приведет к неправильной работе оборудования или разрыву самого ремня.

Определение профиля

Прежде всего необходимо определить профиль ременного привода, который зависит от типа и размера шкивов, межосевого расстояния, передаточного числа и требуемой мощности. Ремень должен передавать мощность без превышения допустимого напряжения или проскальзывания.

Существует два варианта того, как определить профиль клинового ремня. Это может быть непосредственное измерение с помощью линейки или штангенциркуля. Для этого ремень снимают со шкивов и размещают его на ровной чистой поверхности и измеряют высоту ремня снизу вверх и его ширину. Полученные данные сверяются со справочными значениями. Например, если вы получили ширину шага 13 мм, а высоту 8 мм, это соответствует размеру профиля А.

Второй вариант предусматривает использование шаблонов, которые имеют пазы разных размеров, соответствующие параметрам конкретных профилей. Здесь достаточно вставить ремень в пазы калибра ремня, пока не найдете тот, который плотно прилегает. Номер или буква слота указывает на размер профиля.

Обратите внимание: если шаблон не помещается ни в один паз, это может свидетельствовать о нестандартном размере или изношенности ремня. Возможно, придется обратиться за помощью к производителю ремня или профессиональному механику.

Определение размера

Размер клинового ремня определяется его эффективной длиной, которая представляет собой длину по линии шага. Это линия, соединяющая центры шкивов и параллельная сторонам ремня. Расчетную длину клинового ремня можно узнать по следующей формуле:

L = 2C + (D + D)π/2 + (D - D)1/4C

Где:

  • L — эффективная длина клинового ремня (мм)
  • C — межосевое расстояние между шкивами (мм)
  • D — диаметр большего шкива (мм)
  • d — диаметр меньшего шкива (мм)

Эффективная длина клинового ремня должна быть в пределах стандартного диапазона длины выбранного профиля. В следующей таблице приведены стандартные диапазоны длин для различных профилей клиновых ремней.

Профиль

Стандартный диапазон длины (мм)

Классический

500-10000

Узкий

500-8000

Фасонные зубья

1000-10000

Вариаторный

600-5000

Расчетная длина по корду, внутренняя и внешняя длина

Представленные величины полезны для правильного измерения и установки клинового ремня. Так, расчетная длина по корду является параметром вдоль нейтральной оси, которая представляет собой линию, проходящую через центр поперечного сечения ремня. Внутренняя длина – длина ременной передачи по внутренней, контактируемой со шкивами поверхностью. Наружная – длина вдоль наружной поверхности, которая представляет собой внешнюю сторону изделия.

Все эти величины можно рассчитать по следующим формулам:

Lc = L - h/2

Li = L - h

Lo = L + h

Где:

  • Lc – длина клинового ремня по корду (мм)
  • Li – внутренняя длина клинового ремня (мм)
  • Lo – наружная длина клинового ремня (мм)
  • L – эффективная длина клинового ремня (мм)
  • h – высота клинового ремня (мм)
Таблица размеров

После выполнение всех расчетов последним шагом в выборе клинового ремня будет использование табличных сведений для подбора ближайшего стандартного размера.

В следующей таблице приведен пример размеров классических ременных приводов.

Размер

Эффективная длина (мм)

Длина корда (мм)

Внутренняя длина (мм)

Наружная длина (мм)

А20

508

504

500

516

А21

533

529

525

541

А22

559

555

551

567

А23

584

580

576

592

А24

610

606

602

618



Преимущества заказа в Titan Lock

Если вы ищете высококачественные, надежные и доступные клиновые ремни, рассмотрите возможность заказа в Titan Lock. Компания является ведущим производителем и поставщиком оборудования для различных отраслей промышленности, в том числе пищевой и фармацевтической.

При сотрудничестве с Titan Lock вы получаете следующие преимущества:

  • Ассортимент. В каталоге компании представлены ремни разных профилей, размеров и типов, подходящие для широкого спектра оборудования.
  • Компетентная помощь. Опытные инженеры и техники компании помогут вам выбрать лучший клиновой ремень для ваших нужд.
  • Стоимость. Как производитель, компания предлагает цены с минимальной торговой наценкой, действуют скидки на оптовые заказы.
  • Качество. Все ремни изготовлены из высококачественных материалов и проходят строгие испытания и проверки.

Чтобы заказать клиновые ремни в Titan Lock, свяжитесь с менеджером любым удобным для вас способом.
