Представленные соединители получили свое название благодаря кольцеобразным выступам, напоминающим ёлку. Несмотря на простоту конструкции, фитинги обеспечивают надежную фиксацию шланга, и в зависимости от материала выдерживают давление до 16 бар.
Составляющие элементы штуцера:

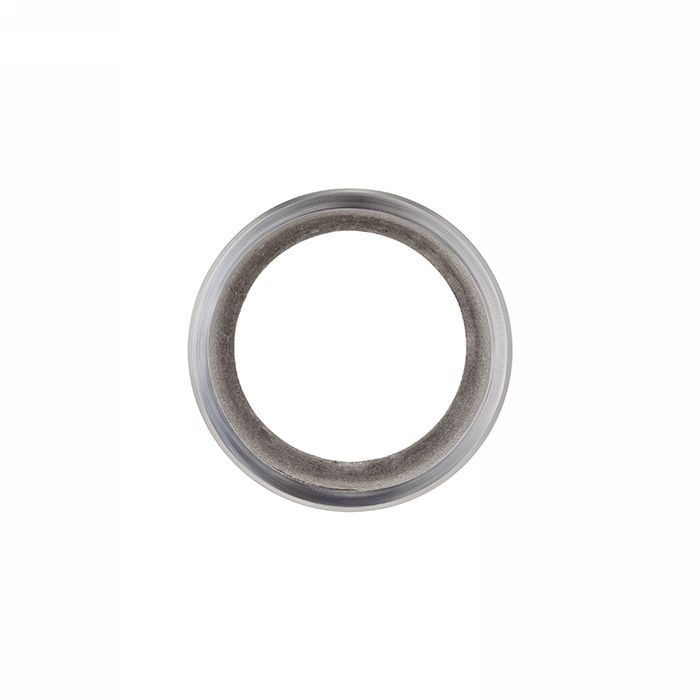

- Цилиндрический корпус. Основная часть, которая вставляется в шланг. Снаружи имеет конусообразную форму. Внутри корпус с гладкой поверхностью, что обеспечивает свободное прохождение транспортируемой среды.
- Кольцеобразные выступы (шипы). Расположены вдоль цилиндрического корпуса и предназначены для более плотной фиксации рукава на патрубке.
- Соединительная часть. На противоположной стороне штуцера «Ёлочки» может находиться резьба (внутренняя или наружная) для соединения с трубопроводом или другим устройством. Также существует вариант присоединения под приварку. Как и фитинги «Ёлочка» с резьбой, штуцер под приварку применяется, когда необходимо выполнить подключение шланга к технологическому оборудованию, например, стационарному резервуару.

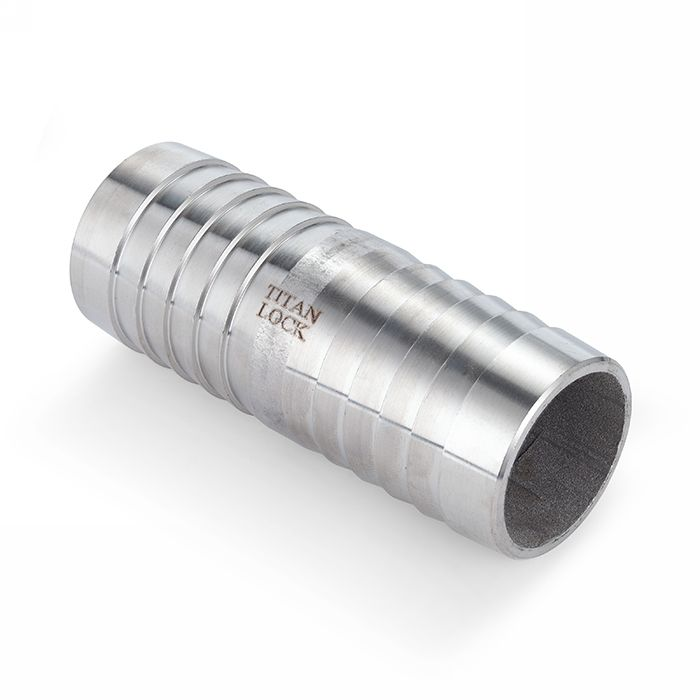

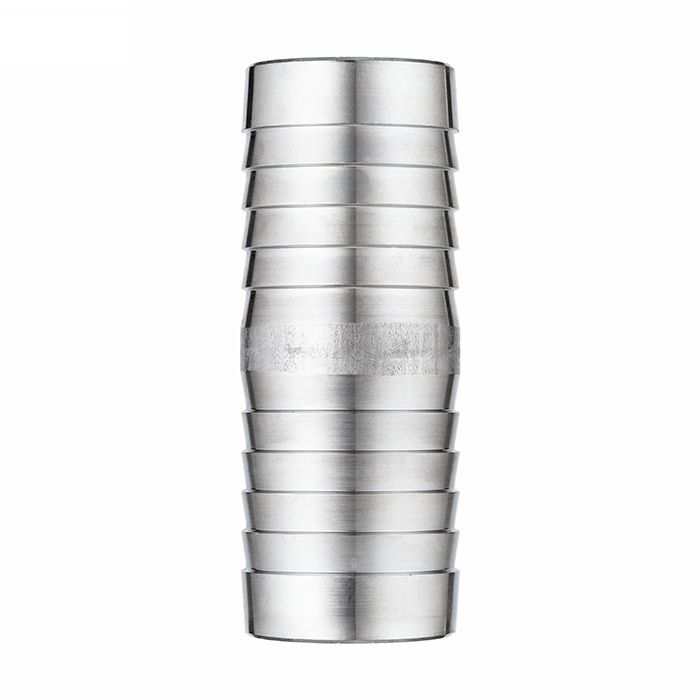

Стоит отметить, что соединения шлангов «Ёлочка» бывают как двусторонние, так и переходные, угловые или поворотные.
Как работает штуцер для шлангов и рукавов «Ёлочка»
Принцип работы фитинга «Ёлочка» основан на силе трения. При натягивании шланга на штуцер он проходит через кольцеобразные выступы. Создается значительное сопротивление движению назад, благодаря чему рукав надежно фиксируется. Для обеспечения дополнительной герметичности поверх шланга могут надеваться червячные или силовые хомуты.
Штуцеры типа «Ёлочка» позволяют быстро и просто соединять рукава, не требуя использования специальных инструментов. При подаче воздуха или воды под невысоким давлением достаточно просто натянуть шланг на штуцер вручную, при необходимости фиксируя рукав хомутом, после чего соединение будет готово к эксплуатации.
Материалы исполнения
В зависимости от назначения и сферы применения фитинг «Ёлочка» может быть сделан из следующих материалов:
- Латунь. Прочный искробезопасный и коррозионностойкий металл, часто используемый в различных гидравлических системах.
- Нержавеющая сталь. Отличается высокой стойкостью к коррозии, применяется в агрессивных средах или на производствах, где требуется высокая степень гигиеничности, например, в химической или пищевой промышленности.
- Сталь. Считается материалом менее устойчивым к коррозии, но несмотря на это обладает высокой прочностью, поэтому часто используется в системах при подачи сжатого воздуха.
Сферы применения
Простая конструкция и лёгкость в использовании таких фитингов позволяют широко применять их в различных областях.
- Автомобилестроение. Устанавливаются в системах охлаждения, подачи топлива и других жидкостей.
- Промышленное оборудование. Являются частью присоединения рукавов к различным трубопроводным системам, емкостям, резервуарам.
Штуцер «Ёлочка» – простой, но эффективный тип фитинга, обеспечивающий надежное и герметичное соединение гибких шлангов и рукавов. Благодаря универсальности и простоте установки, они применяются в различных сферах. Выбор материала и конструкции штуцера зависит от конкретных условий эксплуатации, что делает их незаменимыми в системах, требующие наличия быстрого и надежного соединения.
