Способы применения штуцеров и их виды

Максим Серегин
Автор:
Эксперт TITAN LOCK
Максим Серегин
Время на прочтение: 4 мин
Способы применения штуцеров и их виды
Штуцеры – это механические соединительные элементы, которые используются для подсоединения шлангов, трубопроводов к различным устройствам или между собой.

Представленные детали относятся к категории фитингов, а их использование позволяет организовать надёжную транспортировку жидкостей или газов, при этом оказывая минимальное сопротивление потоку. Штуцеры получили широкое применение в различных отраслях, начиная с промышленности, заканчивая строительством и разводкой бытовых систем водоснабжения и отопления.

Однако широкое распространение фитингов усложняет их выбор под конкретные задачи. Чтобы не ошибиться с подбором, необходимо учитывать не только конструкцию штуцера, но и материал, из которого он сделан, размер, условия эксплуатации.

Разновидности штуцеров

В зависимости от конструкции, штуцеры для соединения труб и рабочего оборудования делятся на следующие типы:

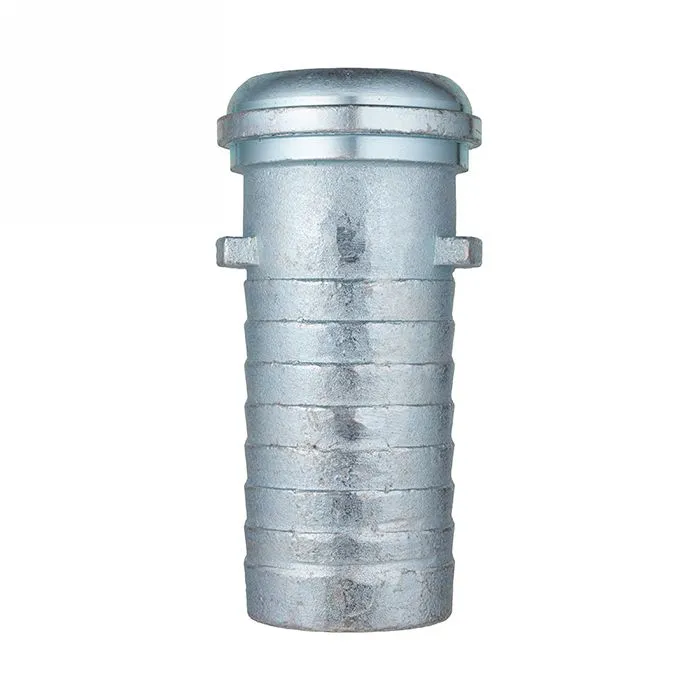

  • Прямые. Представляют собой простой соединительный элемент, обеспечивающий прямой переход от одного конца трубы или шланга к другому. Кроме этого, они могут применяться для подключения трубопроводов к различным ёмкостям или агрегатам, например, насосам.
  • Угловые. Этот тип используется, когда нужно изменить направление потока. Угловые штуцеры помогают соединять элементы под углом, что упрощает компоновку сложных систем трубопровода. Есть модификации с поворотным шарниром, которые позволяют быстро изменить направление движения среды.
  • Переходные. Предназначены для соединения между собой шлангов или трубопроводов с разным диаметром условного прохода. Их внутренняя конструкция сделана таким образом, чтобы свести к минимуму гидравлическое сопротивление.
  • Приварные. Это штуцеры, одна из сторон которых предназначена под приварку. Они применяются на различном оборудование, где по техническим требованиям не применимо резьбовое соединение. Приварные штуцеры получили широкое распространение в промышленности, на предприятиях химической, пищевой, нефтеперерабатывающей и фармацевтической отраслях.

Материалы штуцеров

Материал фитингов, в том числе штуцеров, играет важную роль в их долговечности и эксплуатационных характеристиках. Также от этого напрямую зависит, с какими веществами может контактировать деталь.

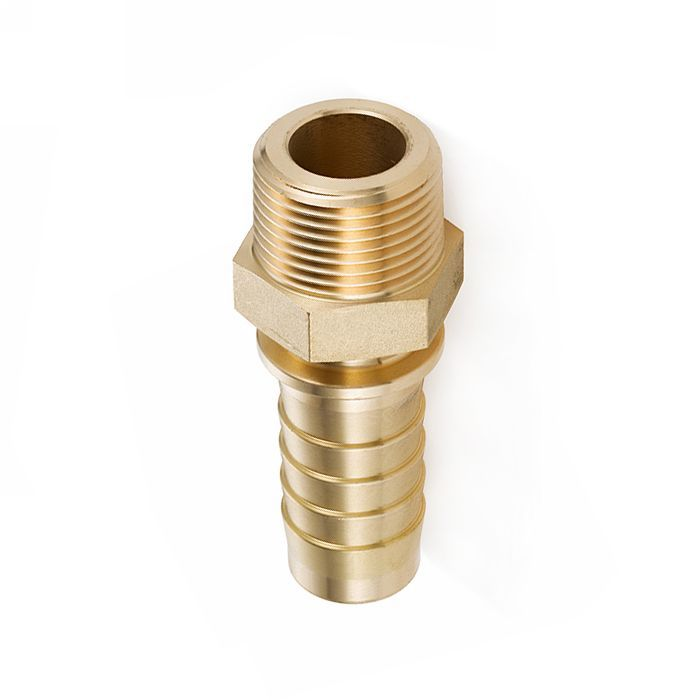

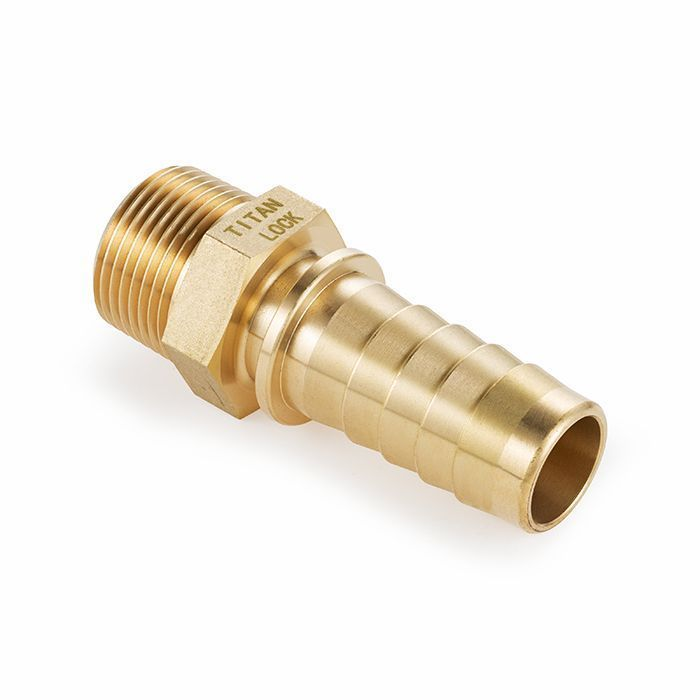

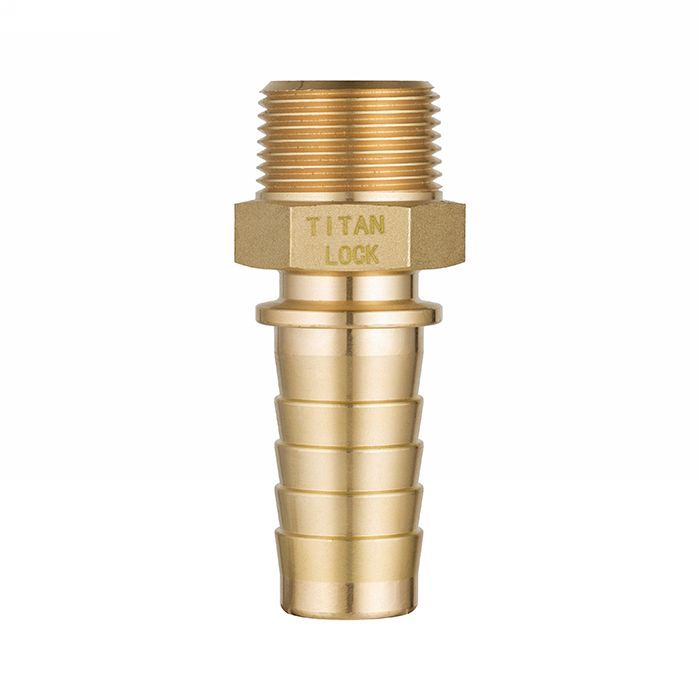

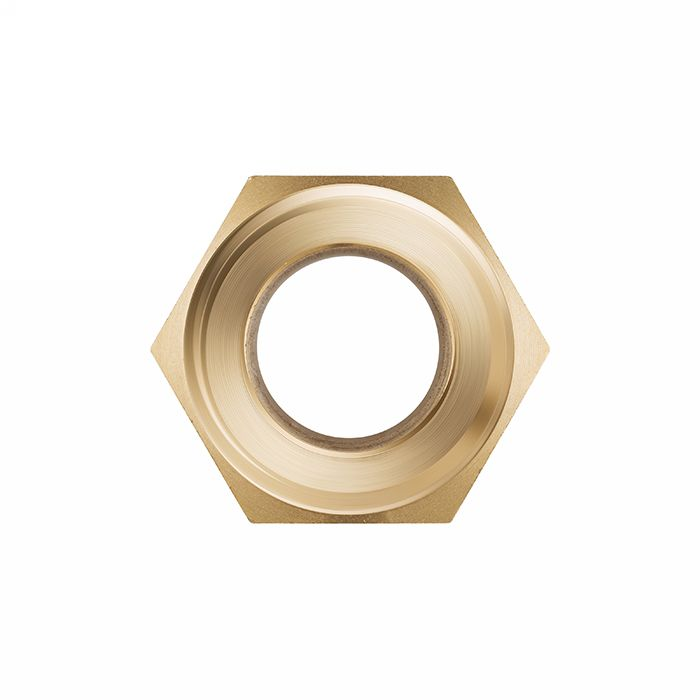

Латунные штуцеры широко применяются в системах холодного, горячего водоснабжения, отопления, подачи пара и сжатого воздуха. Обладают высокой коррозионной стойкостью и прочностью. Латунные штуцеры обладают обычно более низким рабочим давлением, так как большая часть латуни пластичный материал.

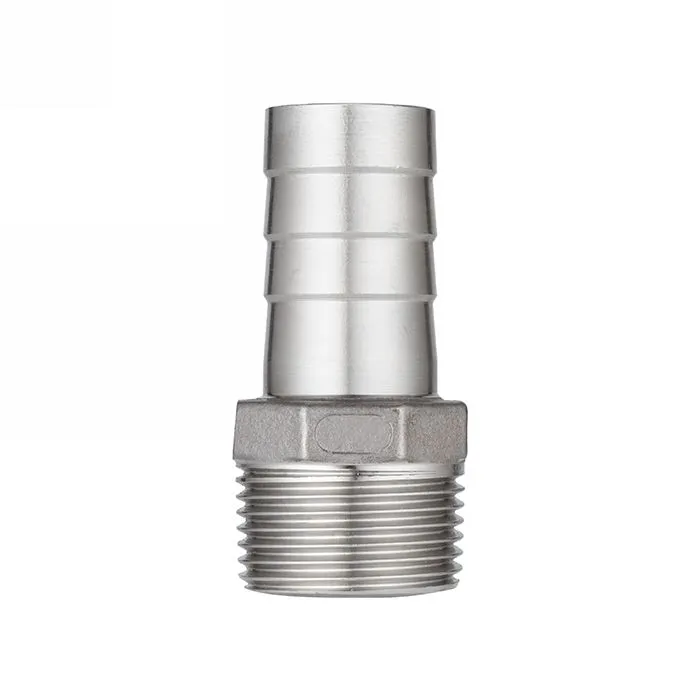

Изделия из нержавеющей стали применяются в ситуациях, когда необходимо обеспечить повышенную устойчивость к агрессивным веществам или предъявляются высокие требования к гигиеничности. Представленные штуцеры – незаменимые детали для организации транспортировки веществ по шлангам и рукавам в пищевой, химической и фармацевтической промышленности.

Благодаря своей лёгкости и прочности, алюминиевые штуцеры являются отличным выбором для соединения шланг, предназначенных для подачи воды, воздуха, масел или топлива. Они широко используются для подключения оборудования к пневматической системе.

Пластиковые штуцеры легкие и устойчивы к целому ряду химических соединений, которые нельзя применять с нержавеющей сталью и алюминием. Например, для соединения между собой садовых шлангов или полива.


Типы размеров штуцеров

Штуцеры доступны в широком диапазоне размеров, что позволяет использовать их для различных типов шлангов и труб. К основным параметрам относится диаметр внутреннего и наружного резьбовых соединений, а также сечение подсоединяемого шланга или трубки. Стандартизация размеров помогает обеспечивать совместимость с различными системами и оборудованием. Типичные размеры варьируются от 1/4 до 2 дюймов, однако для специфических задач могут использоваться и другие габариты.

Рассмотрим пример выбора шланга под разные типоразмеры штуцеров.

Размер штуцера

Наружный диаметр шланга (мм)

Внутренний диаметр шланга (мм)

1/4"

6-8

4-6

3/8"

10-12

6-8

1/2"

12-16

8-12

3/4"

18-22

12-16

1"

25-28

18-22

1 1/4"

32-35

25-28

1 1/2"

38-42

30-35

2"

50-54

40-48

Как правильно подобрать штуцер?

Чтобы приобретенные штуцер, гарантированно отработали заявленный производителем срок, следует во время подбора обратить внимание на следующие факторы:

  • Определите условия эксплуатации. Важно понимать, при каком давлении и температуре будет использоваться штуцер. Для высоких значений рекомендуется использовать латунные или штуцеры из нержавеющей стали.
  • Убедитесь в совместимости с оборудованием. Перед покупкой штуцера проверьте, чтобы его размер и тип резьбы соответствовал характеристикам используемого оборудования или рукавов.

Соблюдение рекомендаций по выбору штуцеров поможет предотвратить утечки и возникновение аварийных ситуаций; повысит надёжность системы, способствует снижению расходов на ремонт из-за аварий и простоев.

Рекомендации по эксплуатации штуцеров

После установки рекомендуется регулярно проверять соединения на наличие утечек, особенно при работе с высокими температурами или давлением. Во время установки необходимо следить, чтобы шланги или рукава не перегибались и не скручивались, что может привести к их повреждению и протечкам.

При интенсивной эксплуатации штуцеры могут быстро изнашиваться, поэтому важно периодически выполнять проверку и при обнаружении повреждений заменять. Во время демонтажа и установки важно использовать правильно подобранные ключи во избежание повреждения граней и резьбового соединения.

Заключение

Штуцеры являются важным элементом для создания надёжных и долговечных соединений в различных системах трубопроводов и оборудования. Их правильный выбор и использование обеспечивают эффективную транспортировку жидкостей и газов, минимизируют риск протечек и аварийных ситуаций. Разнообразие конструкций и материалов позволяет применять штуцеры в самых разных условиях – от бытовых систем до промышленных объектов.

Товары из статьи

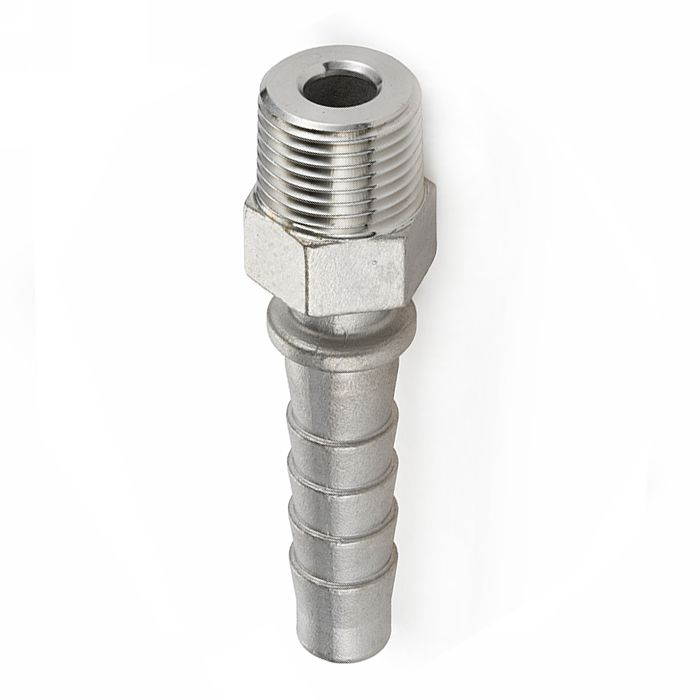

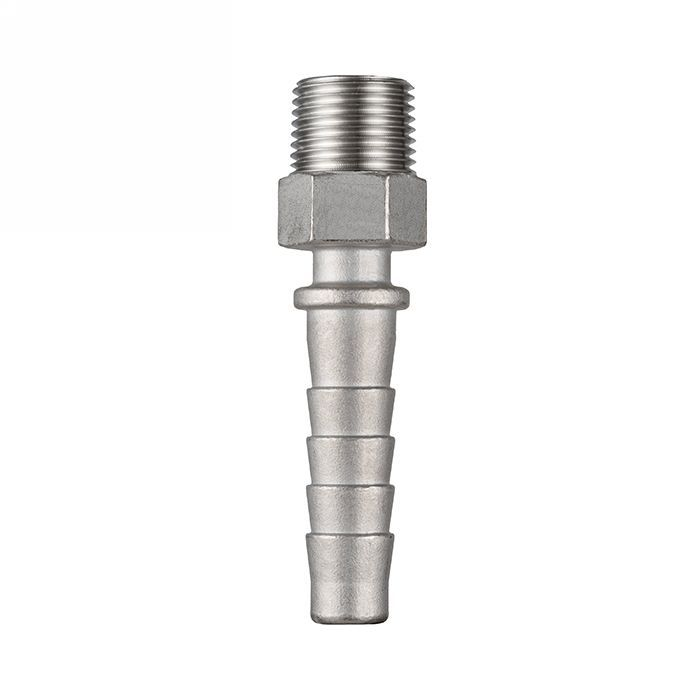

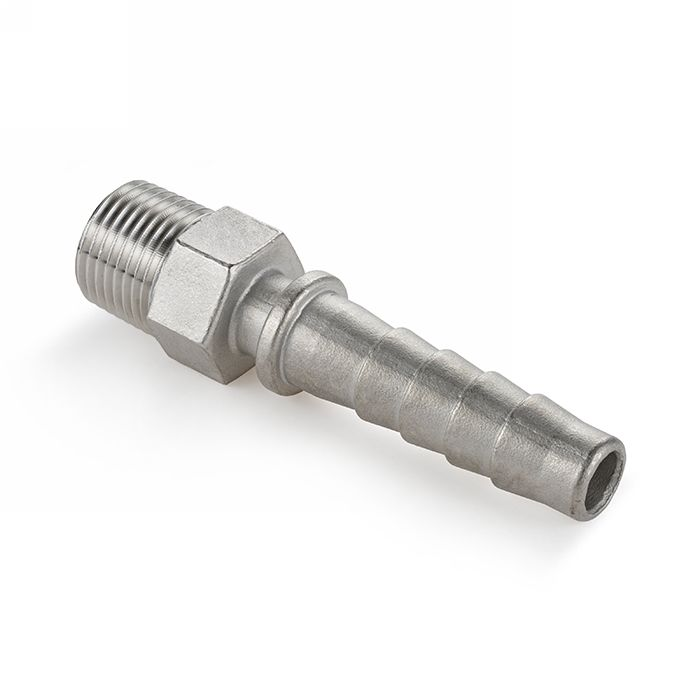

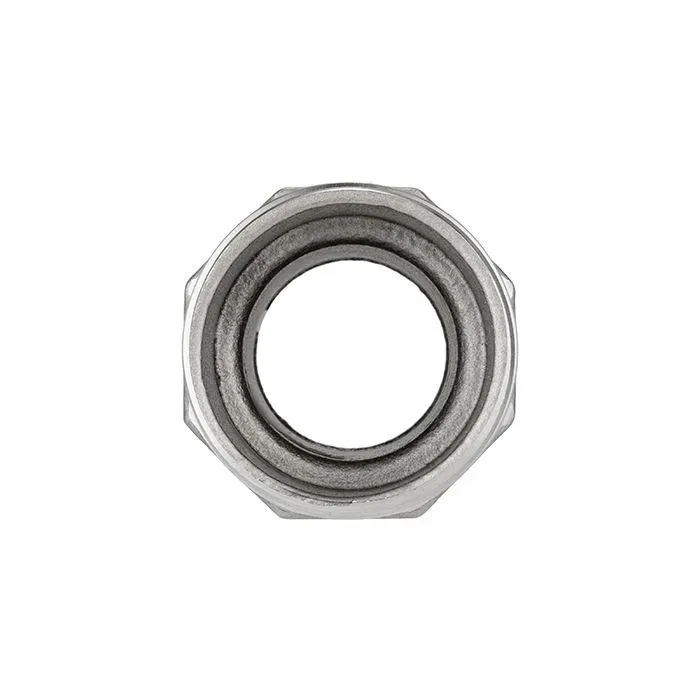

Штуцер для пара DIN 2826, с концом под рукав, нерж.сталь 316, нар.резьба, 1/2" TLSTDIN-M1/2S TITAN LOCK Штуцер для пара DIN 2826, с концом под рукав, нерж.сталь 316, нар.резьба, 1/2" TLSTDIN-M1/2S TITAN LOCK Штуцер для пара DIN 2826, с концом под рукав, нерж.сталь 316, нар.резьба, 1/2" TLSTDIN-M1/2S TITAN LOCK Штуцер для пара DIN 2826, с концом под рукав, нерж.сталь 316, нар.резьба, 1/2" TLSTDIN-M1/2S TITAN LOCK

940 ₽

Много
Штуцер для пара DIN 2826, с концом под рукав, нерж.сталь 316, нар.резьба, 1/2" TLSTDIN-M1/2S…

Материал: нержавеющая сталь 316

Размер, дюйм: 1/2

Много

1

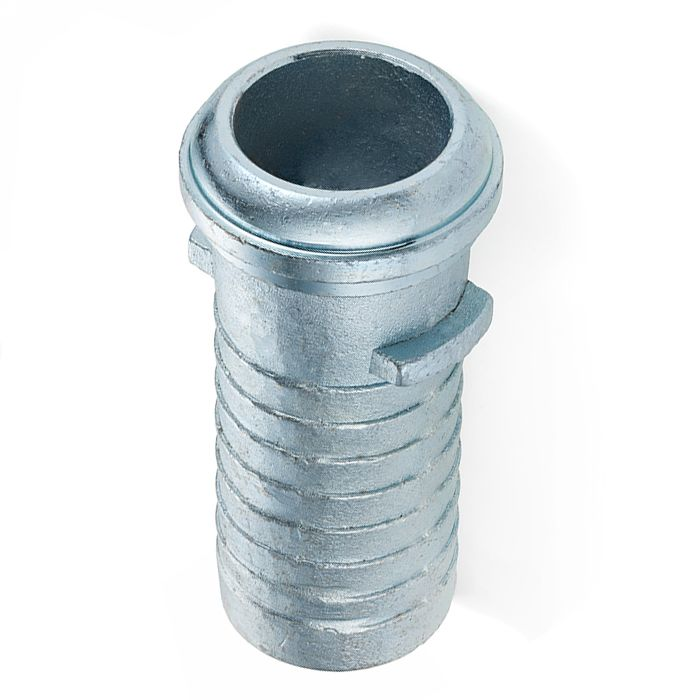

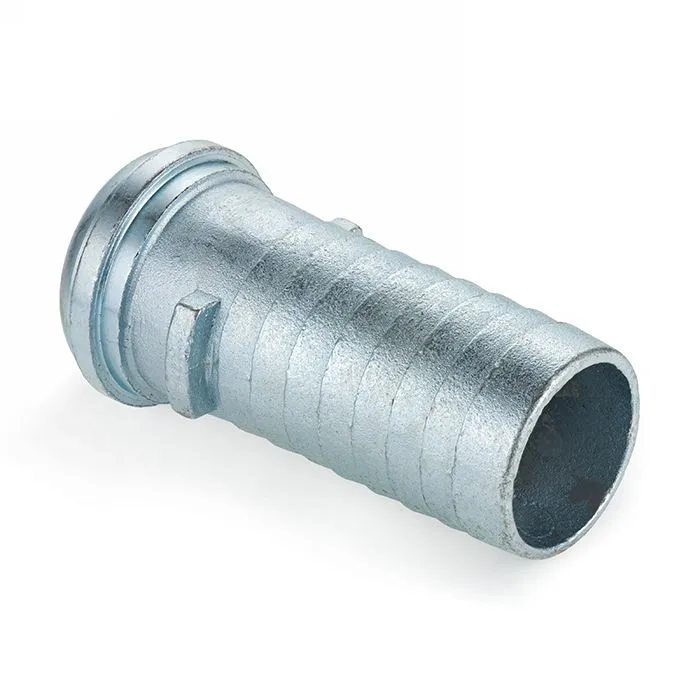

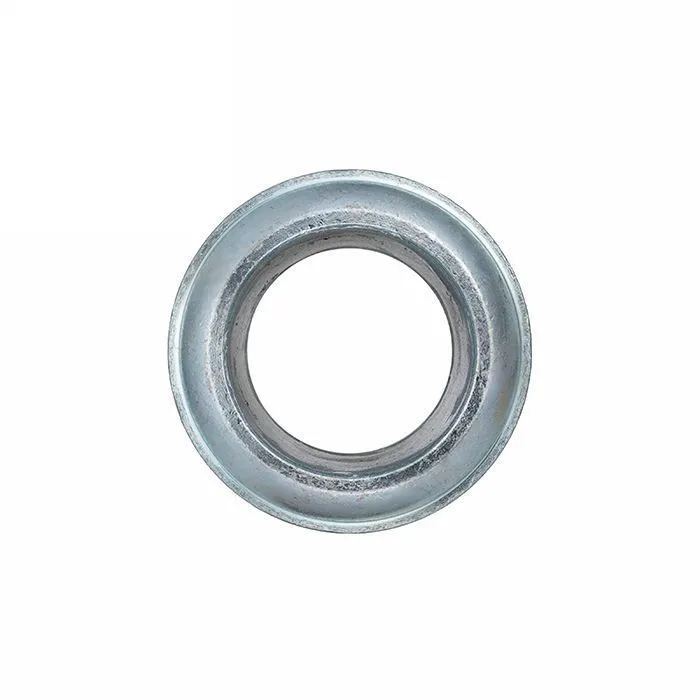

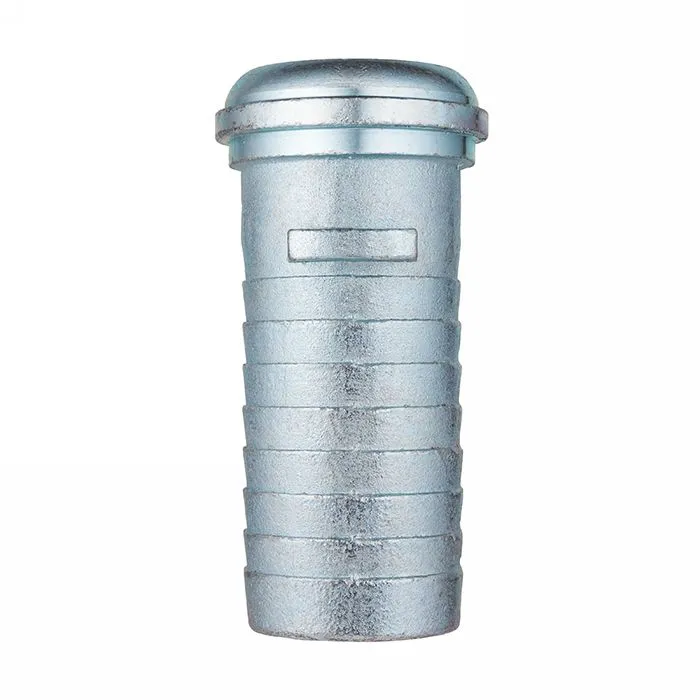

Штуцер под гайку для парового соединения "GEFEST", с хвостовиком, 1.1/4" NPT (оцинк. сталь), TLGFF1.1/4 (GB16) TITAN LOCK Штуцер под гайку для парового соединения "GEFEST", с хвостовиком, 1.1/4" NPT (оцинк. сталь), TLGFF1.1/4 (GB16) TITAN LOCK Штуцер под гайку для парового соединения "GEFEST", с хвостовиком, 1.1/4" NPT (оцинк. сталь), TLGFF1.1/4 (GB16) TITAN LOCK Штуцер под гайку для парового соединения "GEFEST", с хвостовиком, 1.1/4" NPT (оцинк. сталь), TLGFF1.1/4 (GB16) TITAN LOCK Штуцер под гайку для парового соединения "GEFEST", с хвостовиком, 1.1/4" NPT (оцинк. сталь), TLGFF1.1/4 (GB16) TITAN LOCK
