Устройство гидравлических дросселей и принцип работы

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 2 мин
Устройство гидравлических дросселей и принцип работы
Дроссель гидравлический служит для изменения скорости потока жидкости в различных механизмах и машинах, где для передачи кинетической энергии используется гидравлика. Например, в подъемниках, кранах, погрузчиках, различных станках, гидромоторах.

Принцип работы гидравлического дросселя заключается в изменении сечения для прохождения жидкости. При этом запорное устройство имеет особое исполнение, которое обеспечивает максимально плавное перекрытие и открытие потока. В зависимости от типа запирающего устройства дроссели бывают:

• Игольчатый дроссель. Запирающее устройство имеет форму конуса, который открывает или наоборот закрывает поток для рабочей жидкости в зависимости от своего положения внутри корпуса.

• Щелевой дроссель. Корпус устройства имеет форму цилиндра, внутри установлена специальная гильза. В зависимости от положения последней изменяется сечение для прохода гидравлической жидкости и скорость ее движения.

• Дроссель с продольной канавкой. Запорным органом здесь выступает скошенный цилиндр с канавкой. Последняя, в зависимости от модели дросселя, может иметь треугольную или прямоугольную форму. От положения цилиндра изменяется сечение и скорость движения потока.

Схема гидравлического дросселя

Стоит отметить, что устройство гидравлического дросселя отличается не только конструкцией запорного механизма, но и наличием дополнительных элементов для управления направлением потока гидравлической жидкости.

Например, в ассортименте компании TITAN LOCK представлены однонаправленные и двунаправленные дроссели.


Двунаправленный дроссель пропускает поток жидкости в обоих направлениях. Подобные устройства преимущественно используются в системах, где нет риска возникновения обратного потока, который может повредить гидравлическую систему.

Однонаправленный дроссель имеет в схеме встроенный обратный клапан, не позволяющий среде течь в обратном направлении. Устройства используются в схемах подключения гидравлических цилиндров, моторов или насосов.

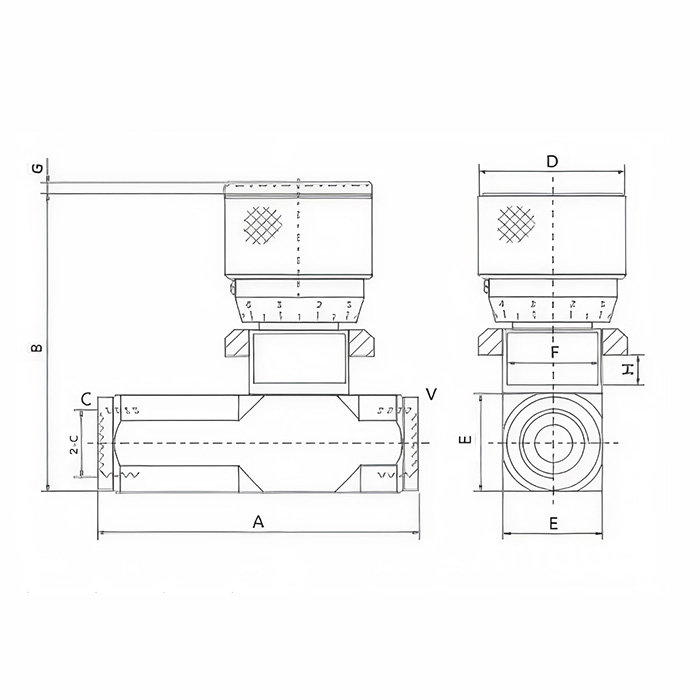

Схема однонаправленного гидравлического дросселя

Кроме этого, TITAN LOCK производит и продает гидравлические обратные клапаны в качестве отдельных устройств для реализации сложных промышленных гидравлических систем.


Все устройства выпускаются в широком разнообразии размеров, а их рабочее давление может достигать 500 бар для обратных клапанов и 400 бар – для гидравлических дросселей.

Специалисты TITAN LOCK проконсультируют и помогут подобрать гидравлический дроссель. Для этого напишите на нашу почту: sale@titan-lock.shop или закажите обратный звонок в форме обратной связи.

Товары из статьи

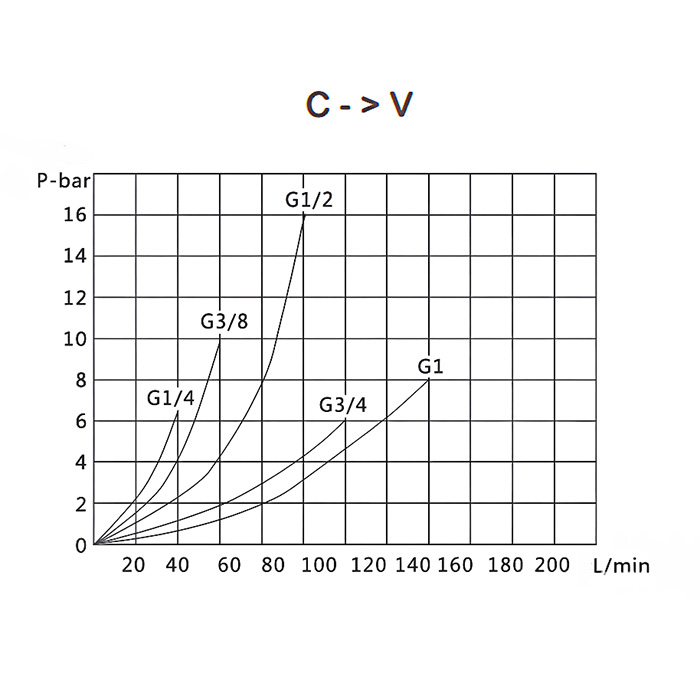

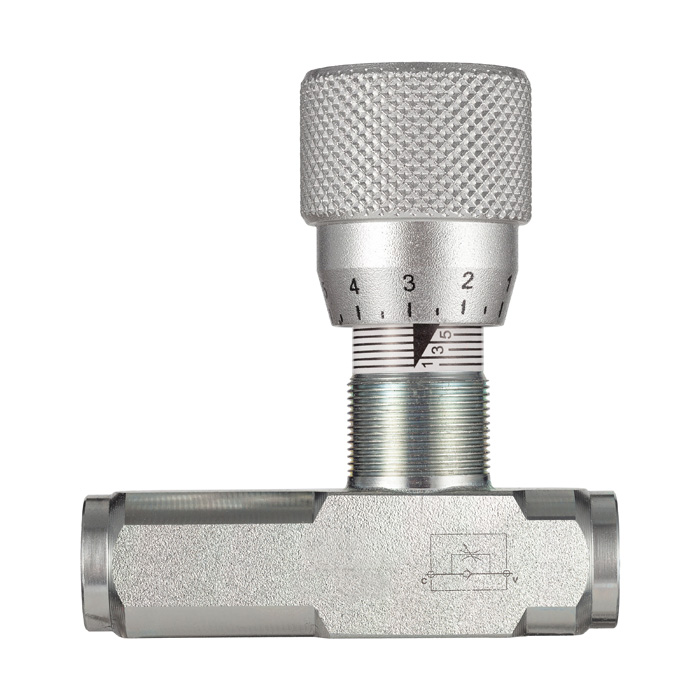

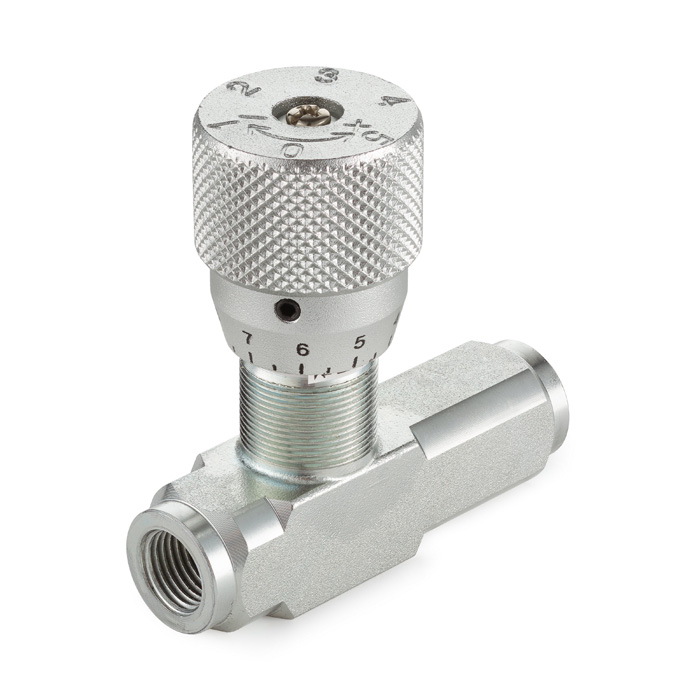

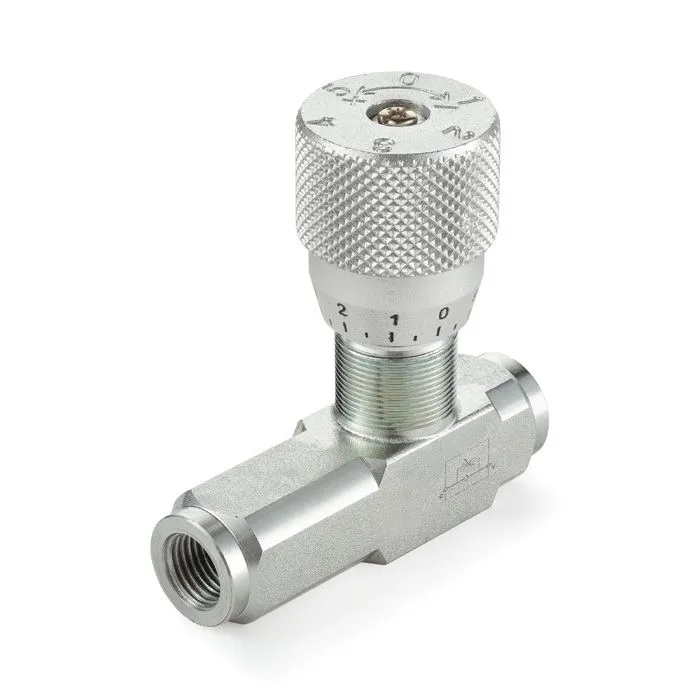

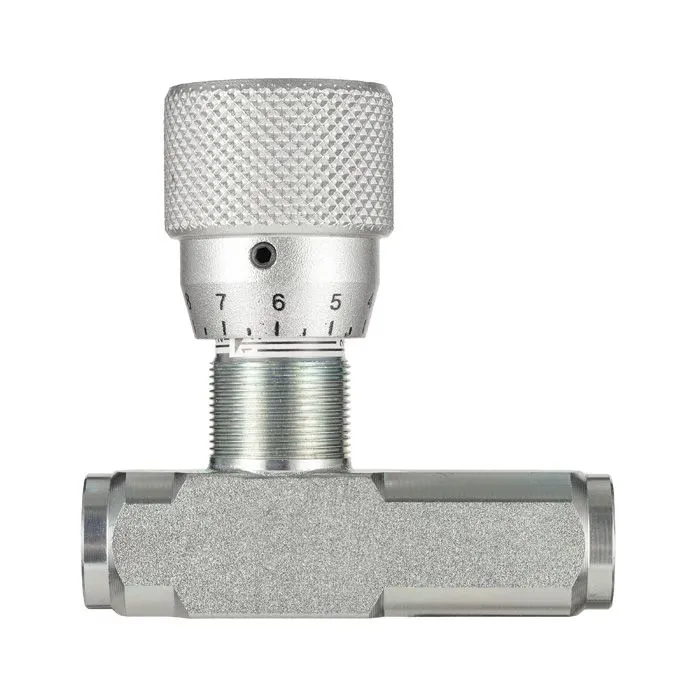

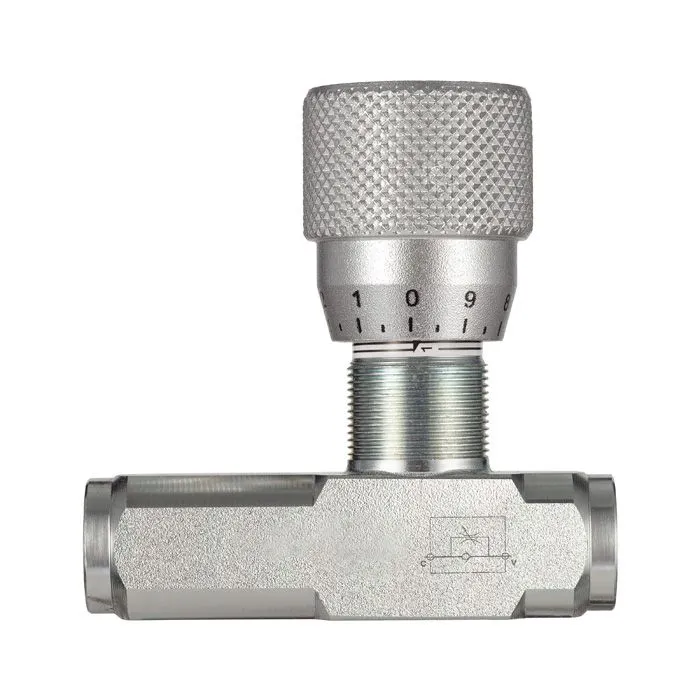

Гидравлический дроссель однонаправленный, 3/4", BP/BP, сталь, TL1WHT3/4FF TITAN LOCK Гидравлический дроссель однонаправленный, 3/4", BP/BP, сталь, TL1WHT3/4FF TITAN LOCK Гидравлический дроссель однонаправленный, 3/4", BP/BP, сталь, TL1WHT3/4FF TITAN LOCK Гидравлический дроссель однонаправленный, 3/4", BP/BP, сталь, TL1WHT3/4FF TITAN LOCK Гидравлический дроссель однонаправленный, 3/4", BP/BP, сталь, TL1WHT3/4FF TITAN LOCK Гидравлический дроссель однонаправленный, 3/4", BP/BP, сталь, TL1WHT3/4FF TITAN LOCK

4 658 руб.

Много
Гидравлический дроссель однонаправленный, 3/4", BP/BP, сталь, TL1WHT3/4FF TITAN…

Материал: углеродистая сталь

Размер, дюйм: 0,75

Много

1

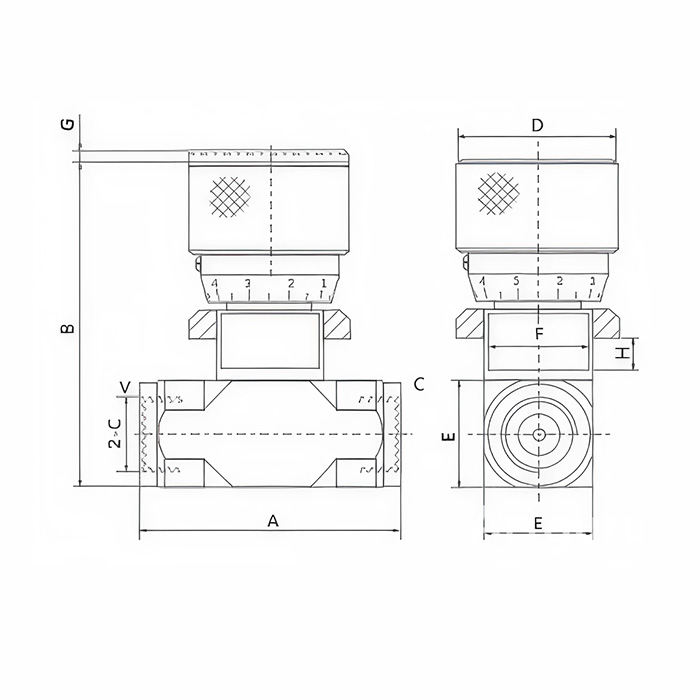

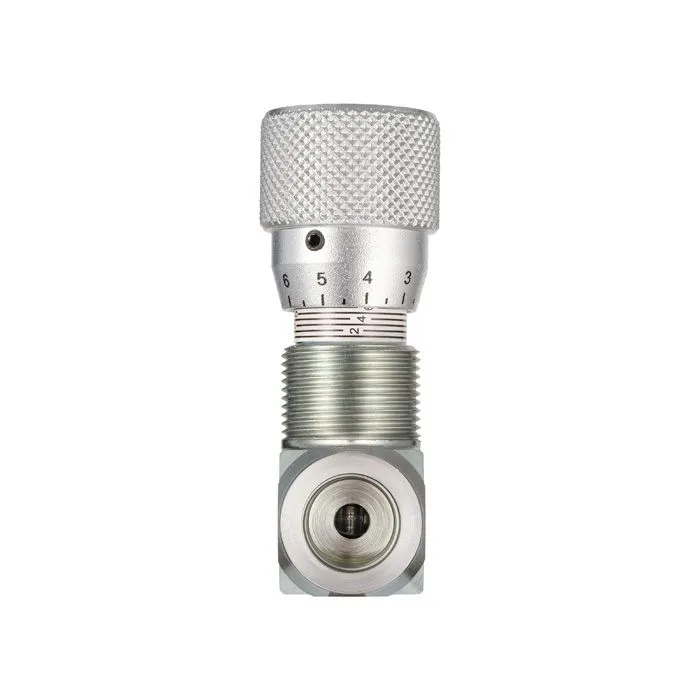

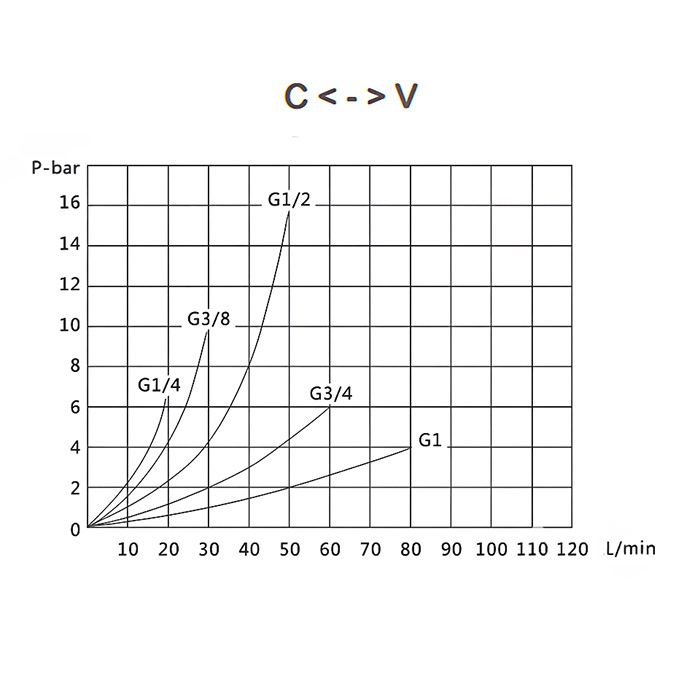

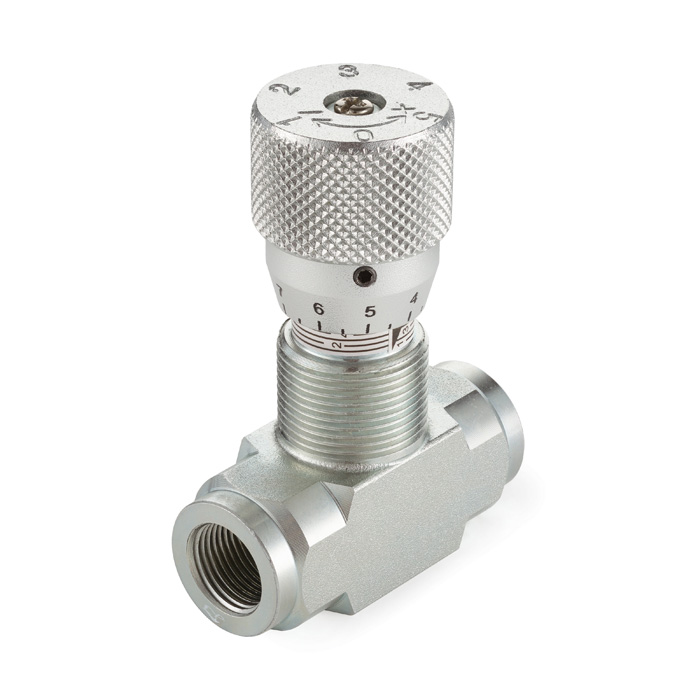

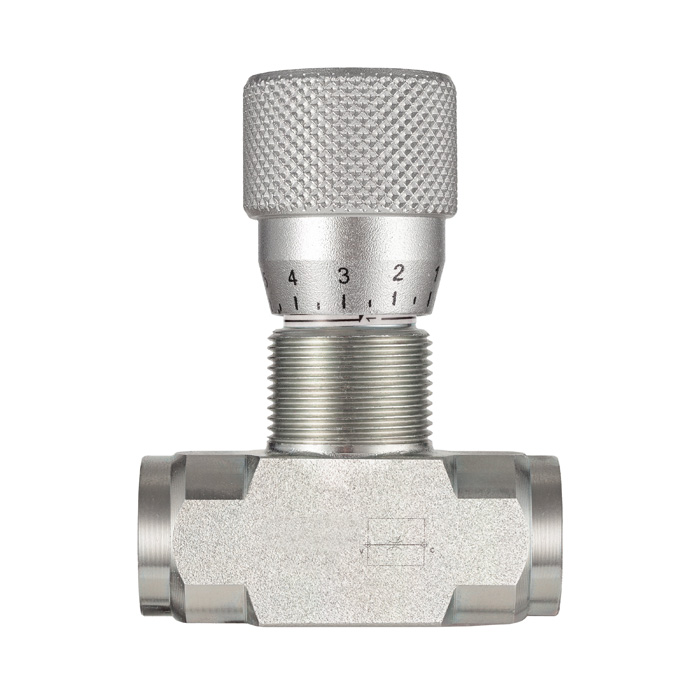

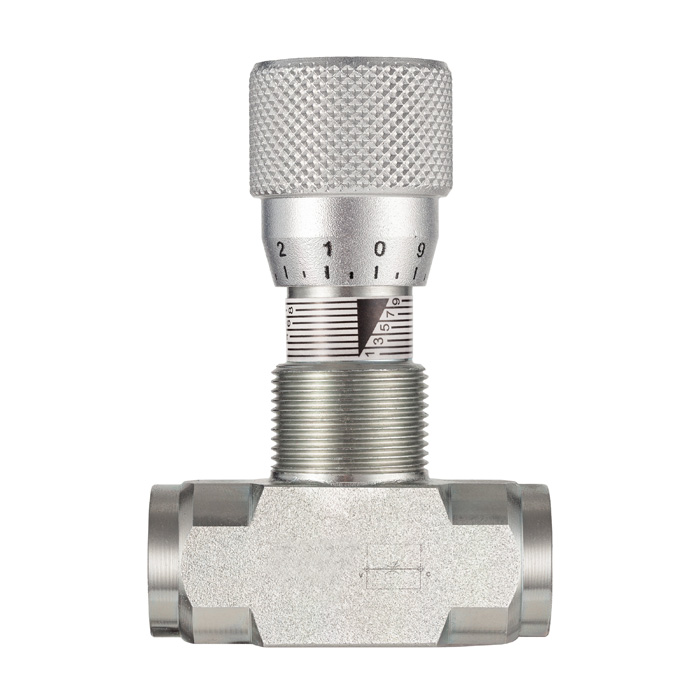

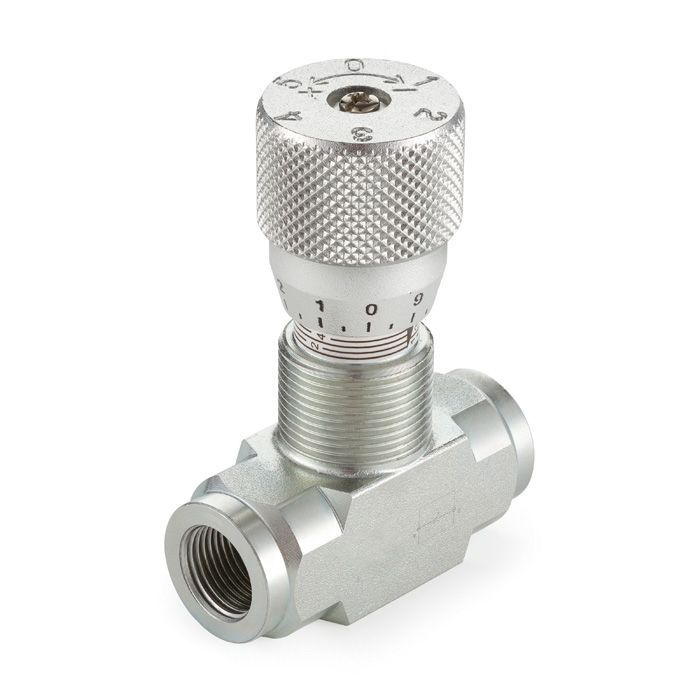

Гидравлический дроссель двунаправленный, 3/8", BP/BP, сталь, TL2WHT3/8FF TITAN LOCK Гидравлический дроссель двунаправленный, 3/8", BP/BP, сталь, TL2WHT3/8FF TITAN LOCK Гидравлический дроссель двунаправленный, 3/8", BP/BP, сталь, TL2WHT3/8FF TITAN LOCK Гидравлический дроссель двунаправленный, 3/8", BP/BP, сталь, TL2WHT3/8FF TITAN LOCK Гидравлический дроссель двунаправленный, 3/8", BP/BP, сталь, TL2WHT3/8FF TITAN LOCK Гидравлический дроссель двунаправленный, 3/8", BP/BP, сталь, TL2WHT3/8FF TITAN LOCK

3 283 руб.

Много
Гидравлический дроссель двунаправленный, 3/8", BP/BP, сталь, TL2WHT3/8FF TITAN…

Материал: углеродистая сталь

Размер, дюйм: 0,375

Много

1

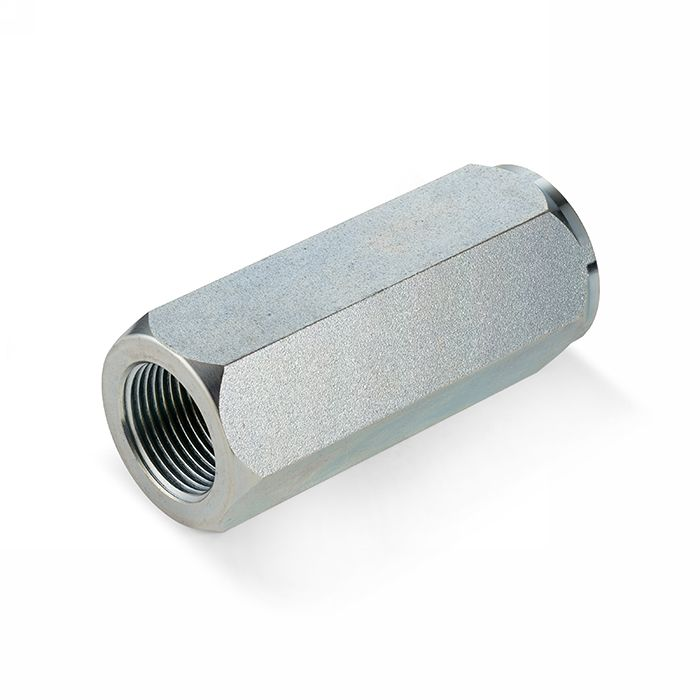

Гидравлический обратный клапан, 1/2", BP/BP, сталь, TLHPCV1/2FF TITAN LOCK Гидравлический обратный клапан, 1/2", BP/BP, сталь, TLHPCV1/2FF TITAN LOCK Гидравлический обратный клапан, 1/2", BP/BP, сталь, TLHPCV1/2FF TITAN LOCK Гидравлический обратный клапан, 1/2", BP/BP, сталь, TLHPCV1/2FF TITAN LOCK
