Блок подготовки воздуха: устройство и принцип работы

Ярослав Гродзевич
Автор:
Эксперт TITAN LOCK
Ярослав Гродзевич
Время на прочтение: 3 мин
Блок подготовки воздуха: устройство и принцип работы
Блок подготовки воздуха (БПВ) обеспечивает стабильную и эффективную работу пневматических инструментов и механизмов. Комплектующее устройство очищает среду от механических частиц (пыли, ржавчины, окалины), конденсата, масляных аэрозолей. Также подготовка сжатого воздуха для пневмосистем включает регулирование давления до заданного значения, необходимого для корректной работы оборудования. Еще одна важная функция БПВ — введение в поток газа специального масла для снижения износа и уменьшения трения движущихся частей устройств.

Сферы применения

Система подготовки воздуха задействована в следующих направлениях:

  • Промышленная автоматизация. Управление пневматическими приводами конвейерных линий, манипуляторов, прессов.
  • Машиностроение и металлообработка. Подготовка сжатого воздуха для пневмоинструмента: гайковертов, шлифовальных машин, краскопультов.
  • Пищевая промышленность. Подача очищенного сжатого воздуха для перемещения и упаковки сыпучих продуктов в условиях высоких санитарно-гигиенических требований.
  • Строительство и ремонт. Подключение к компрессорам отбойных молотков, перфораторов, краскопультов. Пескоструйная обработка.
  • Автосервисы. Шиномонтажные работы, покраска автомобилей, обслуживание тормозных систем.
  • Медицина. Обеспечение работы стоматологических установок — боров, слюноотсосов.

Устройство и комплектация

БПВ устроен по модульному принципу, что позволяет создавать оптимальные конфигурации под конкретные задачи и требования пневмосистем. Базовая сборка включает три модуля:

  • Фильтр-осушитель. Очищает сжатый воздух от механических загрязнений, конденсата и масляных аэрозолей. Состоит из корпуса с отстойником, фильтрующего элемента и дренажного устройства.
  • Регулятор давления. Стабилизирует давление воздуха на выходе блока. Оснащен регулировочным винтом, манометром и предохранительным клапаном.
  • Маслораспылитель. Обеспечивает дозированную подачу смазки в поток воздуха.

Помимо основных модулей, блок подготовки воздуха может быть доукомплектован дополнительными элементами, такими как: индикатор загрязнения фильтра, автоматический конденсатоотводчик, блок плавного пуска, модули фильтрации тонкой очистки, датчики контроля состояния. Выбор комплектации БПВ зависит от конкретных требований к качеству воздуха, которые предъявляются пневматическим оборудованием и условиями эксплуатации.

msel1r0qzqskx73er5ggqtwd8zqep2un.jpg Блок подготовки воздуха TITAN LOCK

Принцип работы

Подготовка воздуха после компрессора протекает следующим образом:

  1. Сжатый воздух от компрессора поступает на входной патрубок БПВ.
  2. Рабочая среда проходит через фильтр-осушитель, где происходит отделение пыли, механических примесей и конденсата.
  3. Очищенный воздух поступает в регулятор, где происходит регулировка и стабилизация давления до заданного значения.
  4. При необходимости в поток поступает мелкодисперсное масло и равномерно смешивается с воздухом.
  5. Подготовленная среда с установленными параметрами чистоты, давления и смазки подается на выходной патрубок блока и далее распределяется по пневмомагистралям к пневмоинструменту и оборудованию.

Правила эксплуатации

Правильная эксплуатация оборудования обеспечивает надежность, стабильность работы и сохранение параметров подготовленного воздуха. Нарушения приводят к преждевременному выходу из строя фильтрующих элементов, поломке регулятора давления, засорению маслораспылителя и, как следствие, к некорректной работе подключенного пневмооборудования.

Основные правила эксплуатации БПВ:

  • Контроль соблюдения диапазона рабочих параметров: давления, температуры и расхода воздуха. Предотвращение механических воздействий: защита от ударов, падений, вибраций.
  • Регулярный визуальный осмотр. Выявление повреждений корпуса, соединений, креплений.
  • Контроль уровня конденсата в фильтре-осушителе. По мере необходимости — удаление жидкости через дренажный клапан.
  • Замена фильтрующего элемента в соответствии с рекомендациями производителя и степенью загрязнения.
  • Контроль уровня масла в резервуаре. Долив при необходимости.

Категорически запрещается:

  • Эксплуатация блока при отсутствии или повреждении фильтрующего элемента.
  • Превышение максимально допустимого давления на входе блока.
  • Использование не рекомендованных производителем расходных материалов — фильтрующих элементов, масла.

Подбор и установка

Правильный подбор и грамотная установка блока подготовки воздуха для пневмоинструмента или другого оборудования — гарантия надежности всей системы. Неправильно подобранный БПВ приводит к снижению производительности оборудования, ускоренному износу узлов, к простоям и дорогостоящему ремонту.

Какой выбрать блок подготовки воздуха для компрессора — основные критерии:

  • Определите рабочее давление пневмооборудования, которое будет подключено к блоку. Выбирайте БПВ с запасом, чтобы избежать его работы на пределе возможностей.
  • Рассчитайте максимальный объем требуемого воздуха. Выберите блок с пропускной способностью, превышающей полученное значение.
  • Определите класс фильтрации. Для высокоточного оборудования может потребоваться многоступенчатая система очистки.
  • Учитывайте условия окружающей среды, в которых будет эксплуатироваться БПВ: температуру, влажность, наличие агрессивных веществ. Предусмотрите наличие соответствующей степени защиты оборудования.
9osyfmlmy3zpgzmnhtq8huvxuddngu7e.gif Блок подготовки воздуха вертикальной компоновки TITAN LOCK

Установите БПВ в удобном для обслуживания месте. Обеспечьте свободный доступ ко всем его элементам для контроля и замены фильтрующих элементов, слива конденсата. Для подключения к пневмомагистрали используйте качественные фитинги и трубки, соответствующие рабочему давлению. Все соединения должны быть герметичными.

Компания Titan Lock предлагает широкий выбор блоков собственного производства. Наши специалисты помогут подобрать оптимальное решение для ваших задач.

Товары из статьи

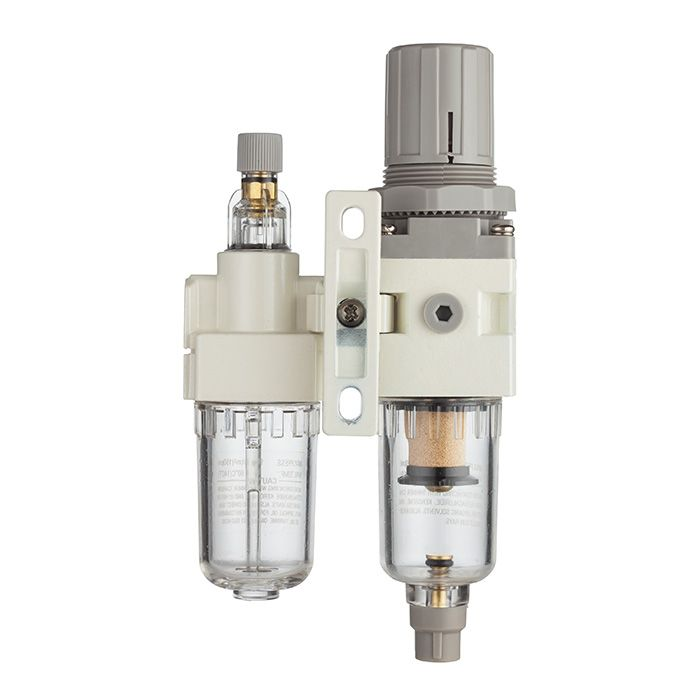

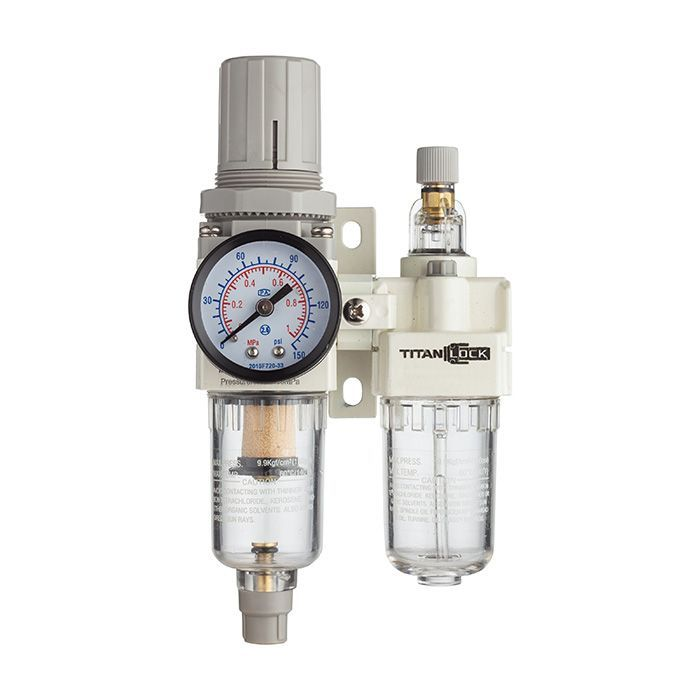

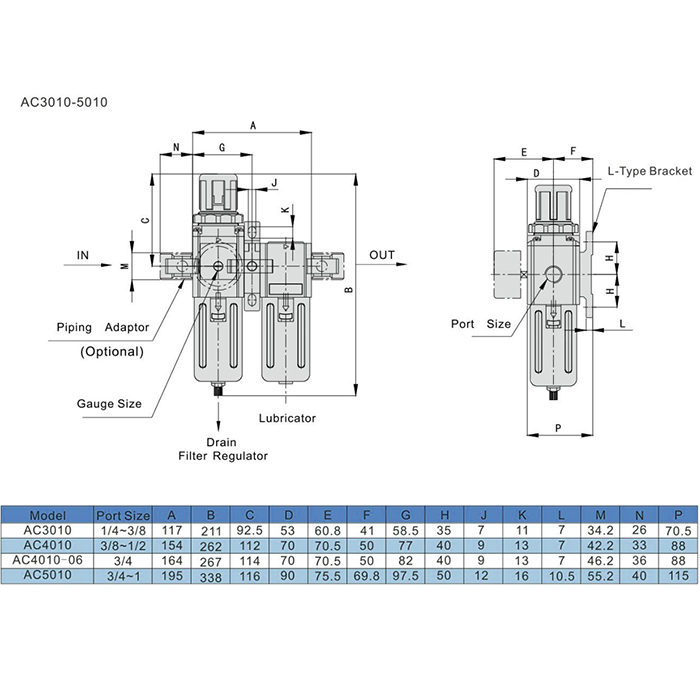

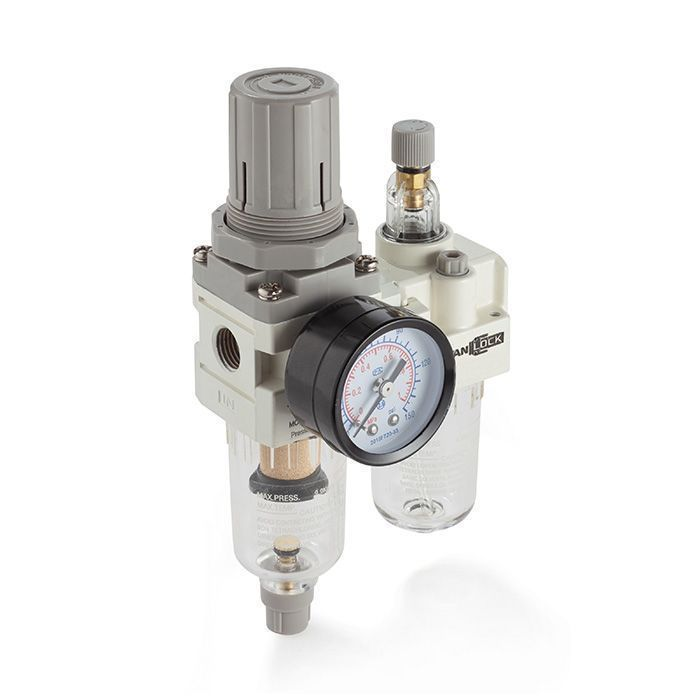

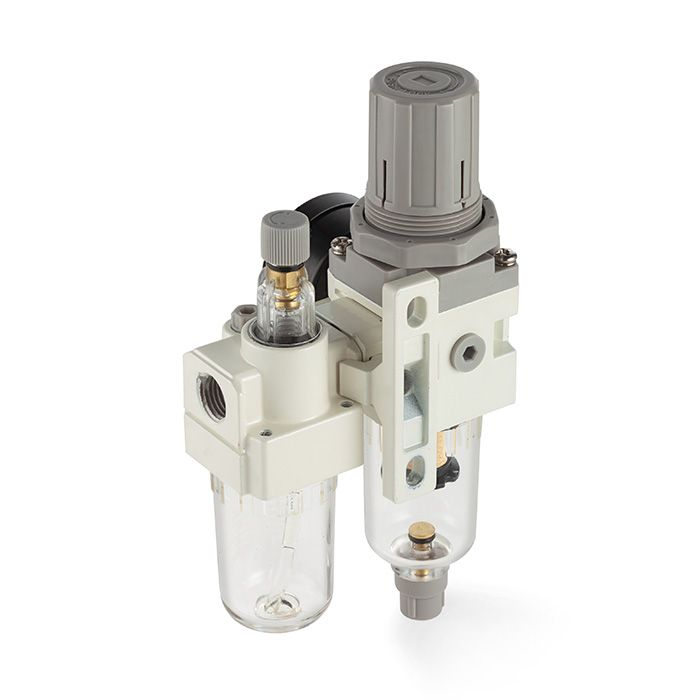

Блок подготовки воздуха AC 4010-06, 3/4" 3000 л/мин, TLP-AC4010-06 TITAN LOCK Блок подготовки воздуха AC 4010-06, 3/4" 3000 л/мин, TLP-AC4010-06 TITAN LOCK Блок подготовки воздуха AC 4010-06, 3/4" 3000 л/мин, TLP-AC4010-06 TITAN LOCK Блок подготовки воздуха AC 4010-06, 3/4" 3000 л/мин, TLP-AC4010-06 TITAN LOCK Блок подготовки воздуха AC 4010-06, 3/4" 3000 л/мин, TLP-AC4010-06 TITAN LOCK Блок подготовки воздуха AC 4010-06, 3/4" 3000 л/мин, TLP-AC4010-06 TITAN LOCK
